АМ100
I.C.T
| Количина: | |
|---|---|

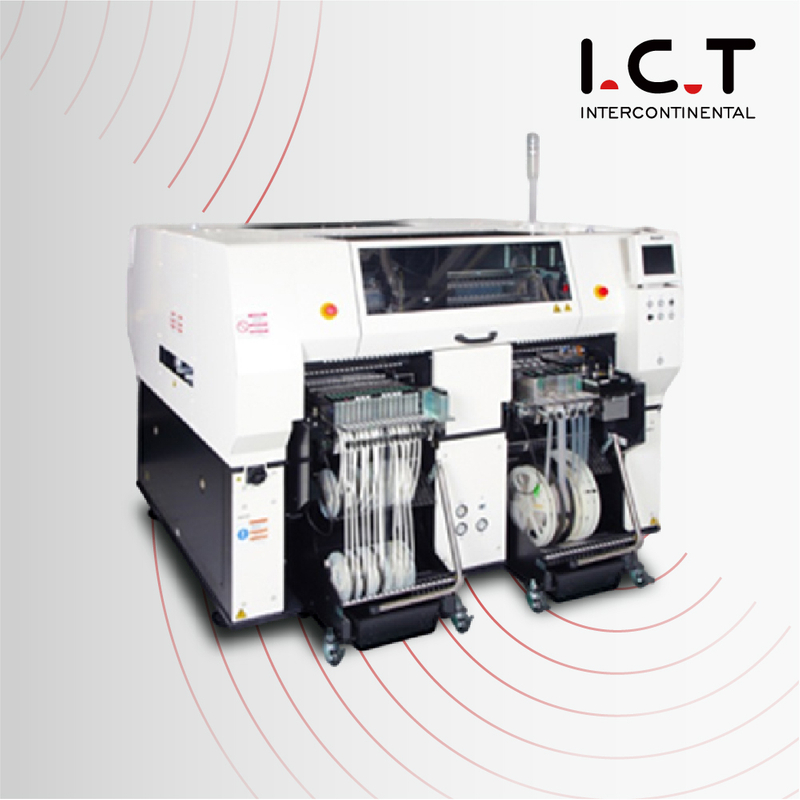

Панасониц ПЦБ машина за бирање и постављање
Једна глава (једноструки сноп) може да постави импресиван низ компоненти укључујући: 0402мм до 120к90к28мм
Могућност постављања великих конектора, компоненти чудног облика и напредних типова паковања као што је ПоП
Изменљиви додавачи, мултифункционалне млазнице и стезне главе са ЦМ и НПМ серијом
Исплатива и квалитетна производња
| ИД модела | АМ100 |
|---|---|
| модел бр. | НМ-ЕЈМ4Д |
| Димензије ПЦБ-а (мм) | Д 50 × Ш 50 до Д 510 × Ш 460 |
| Брзина постављања | 35,800 цпх (0,1006 с/чип), 12.200 цпх (0,295 с/КФП 12 мм или мање) |
| Прецизност пласмана (Цпк1) | ±40 µм/чип ±50 µм/КФП 12 мм или мање ±30 µм/КФП 12 мм преко до 32 мм или мање |
| Снабдевање компонентама: лепљење траком * | (Трака: трака 4/8 мм (мали колут)) Спецификација улагача траке: Макс.160 Спецификација улагача лежишта: Макс.120 [*1] |
| Набавка компоненти: штап * | Спецификација улагача траке: Макс.40 Спецификација улагача лежишта: Макс.30 [*1] |
| Набавка компоненти: лежиште * | Спецификација улагача лежишта: Макс.20 [*1] Ручно подешавање спецификације лежишта: Макс.20 [*2] (Опција за фиксно постоље за довод) |
| Димензије компоненте (мм) | 0402 чип [*3] до Д 120 × Ш 90 или Д 150 × Ш 25 (Т=28 [*4]) |
| ПЦБ Екцханге Тиме | 4,0 с (где нема компоненте за постављање на задњој страни) |
| Елецтриц Соурце | 3-фазни АЦ 200 / 220 В ±10 В, АЦ 380 / 400 / 420 / 480 В ±20 В 2,0 кВА |
| Пнеуматски извор | Мин.0,5 МПа до Макс.0,8 МПа, 200 Л/мин (АНР) |
| Димензије (мм) * | Ш 1.970 × Д 2.019 [*5] × Х 1.500 [*6] |
* Вредности као што је максимална брзина могу да варирају у зависности од услова рада.
* Молимо контактирајте ИЦТ за детаље.
