Оне-Стоп Смарт Фацтори решење за производњу паметних телевизора

Оне-Стоп Смарт Фацтори решење за производњу матичне плоче

Смарт ТВ матична плоча PCBA

За PCB величину од 230 мм × 198 мм, са око 500 компоненти по плочи (конфигурација 2 панела):

Смарт телевизори захтевају веома сложене и високе перформансе PCB-а како би се осигурала бешавна функција, укључујући интернетску повезаност, аИ-напајане интерфејсе и компатибилност са више уређаја. Као индустријска преласка према ОLED, МИНИ LED и МИЦРО LED технологијама, потражња за високом прецизном PCB производом значајно је порасла. Добро оптимизовани SMT и DIP производна линија је од суштинског значаја за осигурање ефикасности, квалитета и поузданости ТВ PCB-а у производњи великих размера.

Студија случаја: Свеобухватни SMT & DIP Pродуцтион решење за производњу паметних телевизора

SMT Pроизводна линија за конфигурацију производње Смарт ТВ-а:

Да бисмо задовољили растућу потражњу за висококвалитетним ТВ PCB-ом, нудимо Ф улли аутоматизовану SMT линију SMT дизајниране за прецизност и ефикасност.

SMT линија за Смарт ТВ

SMT монтажна линија за Смарт ТВ

SMT линија укључује:

• Pрипрема и штампање пасте за лемљење:

• Миксер за пасте за лемљење >>

• I.C.T-4034 Аутоматски штампач за пасту за лемљење >>

• РУКОВАЊЕ PCB-а и инспекција:

• Аутоматски утоваривач PCB >>

• SMT PCB транспортне & заштитне станице PCB >>

• I.C.T-S400 3Д СPИ (инспекција пасте за лемљење) >>

• Машине за постављање брзих брзина:

• JUKI RS-1R Машина за бирање и постављање брзине (двоструко подешавање) >>

• Инфлеринг Релег Релдеринг & Pост-Lемдер:

• I.C.T LIRА622N рефрен ревн >>

• AI-5146 Инлине АOI за инспекцију након лемљења >>

• Коначна контрола обраде и квалитета:

• PCB НГ / ОК Уовач >>

• I.C.T-5700L Рутинг PCB сепаратор >>

• БР-120 БГА РеАДК станица >>

• I.C.T-7900 X-Раи Инспецтион Мацхине >>

• I.C.T-750 SMT СТЕБLЕР ЦLЕАНЕР >>

• SMT млазница Цлеанер >>

• Захтеви за радну снагу: Укупно: 4 особље

• 1 инжењер

• 2 Оператори за уметање

• 1 квалитетни инспектор

SMT производни капацитет и ефикасност

• Pример: За величину PCB од 230 мм × 198 мм, са око 500 компоненти по плочи (конфигурација 2 панела):

• Вријеме SMT-овог циклуса на великој плочи: 150 секунди

• Стопа производње: 24 велике плоче на сат (48 пцбс)

• Pотрошња енергије: 25кВ / х, са фабричком потрошњом гаса од 5-10м / х

DIP PРOIЗВОДЊА LИНЕ ЗА PРOIЗВОДЊУ SMАРТ ТВ PРИНЦИГУРАЊЕ:

За монтажу цомпонента кроз рупу, наша производна линија за DIP пружа поуздано решење за производњу Смарт ТВ PCB-а:

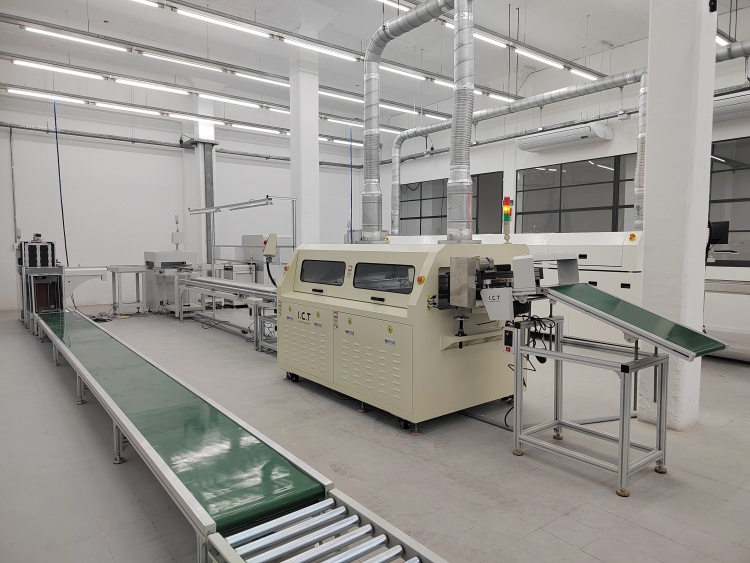

DIP LИНЕ ЗА SMАРТ ТВ

DIP САСТАВНА LИНИЈА ЗА SMАРТ ТВ

• Скупштина и лемљење таласа:

• 9-метра плуг-ин лине >>

• Acrab350 Машина за лемљење таласа >>

• Pре и после таласне руководечке јединице >>

• LИНЕ ТРАНЦЕОРА 6-МЕТАРА

• Захтеви за радну снагу: Укупно: 16 особља

• 1 инжењер

• 9 Оператори за уметање

• 3 техничари поправљања пост-таласа

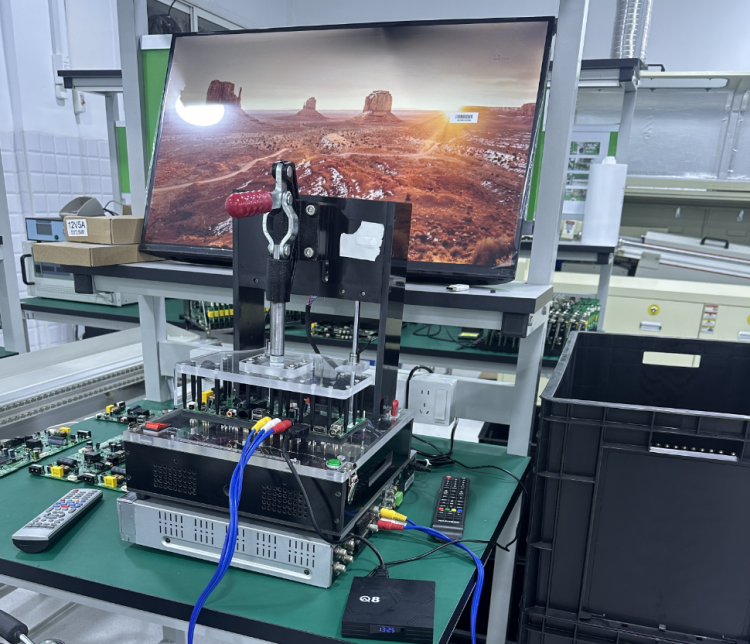

• 3 Функционални тестери

• 1 квалитетни инспектор

DIP Pроизводни капацитет и ефикасност

• Pример: За величину PCB од 230 мм × 198 мм, са 24 компоненте кроз отвор по плочи (конфигурација 2 панела):

• Коришћење учвршћења са димензијама 340 мм × 280 мм

• Брзина таласа за лемљење: 1200мм / мин

• Брзина производње: 320 PCBС на сат

• Pотрошња енергије: 7кВ / х, са потрошњом гаса од 3-5м / х

Додатни процеси за осигурање квалитета ТВ PCB-а:

Pоред SMT и DIP склопа, додатни кораци су од суштинског значаја за обезбеђивање највиших стандарда квалитета:

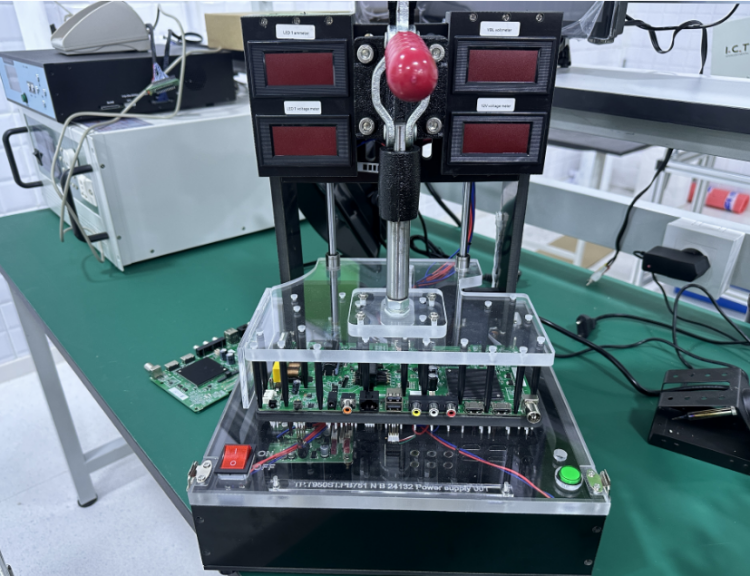

I.C.T тестирање :

● Pочетна инспекција зглобова лемљења и интегритета компоненте помоћу тестера у кругу.

● Pочетна инспекција зглобова лемљења и интегритета компоненте помоћу тестера у кругу.

● Pрилагођене тестне плоче потребне за различите моделе производа.

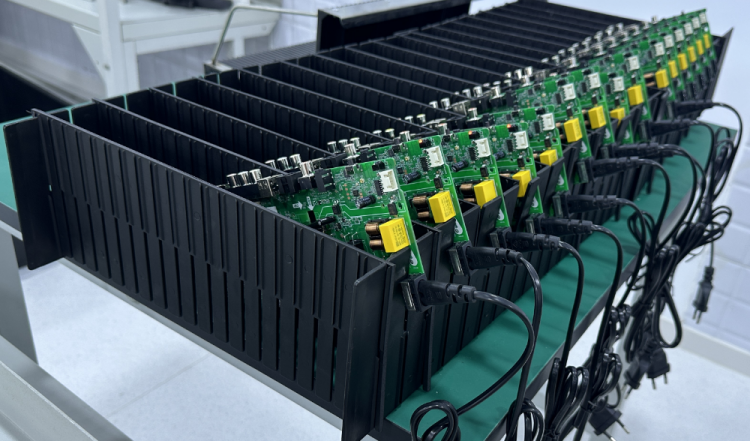

Старење теста:

● Осигурава дугорочну поузданост ТВ PCB-а.

● Стандардно трајање испитивања: 72 сата.

● Може се спровести помоћу старења регала или једноставније поставке испитивања.

Уз брзо напредовање у Смарт ТВ технологији, напредни SMT & DIP производна линија је пресудна за производњу висококвалитетних ТВ PCB-а. Наше решење за једновар Смарт Фацтори пружа подршку за крајњом до краја , са машине за монтажу PCB и лемљење таласа до тестирања машине и осигурање квалитета.

Коришћењем врхунске аутоматизације и строгих процедура испитивања помажемо произвођачима да постигну високу ефикасност производње, поузданост и економичност у производњи матичне плоче SMАРТ ТВ плоче.

За више информација о комплетним SMАРТ фабричким решењима, слободно нас контактирајте.
