Лелдер пастени штампач

Да ли тражите комплетну аутоматизацију, прецизну поновљивост или лаку флексибилност
ИЦТ има штампач за пасте за лем који може да задовољи ваше специфичне потребе.
Од ниског, до средње, до склопа велике волумен ПЦБ, ИЦТ машинери ће обезбедити поуздано штампање пасте за лемљење.

Лелдер пасте штампачи

ИКТ производи и испоручује високу прецизност СМТ штампача шаблона за Скупштину ПЦБ-а.


У индустрији СМТ-а, штампачи за пасту Лемдер су пресудни за Скупштински поступак штампаних плоча (ПЦБС).
СМТ штампачи тачно наносе пасту за лемљење на ПЦБ, обезбеђујући оптимално постављање компоненти. Њихова прецизност директно утиче на квалитет и поузданост коначног производа, смањење оштећења и унапређење ефикасности производње. Уз напредове у технологији, модерним пасте за пасту за пасте нуде велику брзину, флексибилност и употребу прилагођен кориснику, чинећи их суштинским за испуњавањем захтева данашњег брзог производног окружења.

Аутоматско штампање 4034

ИЦТ-4034 Потпуно аутоматски инлине СМТ штампач шаблона



ПЦБ Величина: 50 * 50 ~ 400 * 340мм
Величина оквира тлоблоге : 470 * 370 ~ 737 * 737мм
Чишћење: суво, мокро, вакуум, црестичка цев језгра: 410 мм * Ø20мм; Папир за чишћење: 380 мм * 10м
Стандардна 2Д преглед
Време циклуса: <7.0 секунда

  • Примена у Скупштини ПЦБ-а
    У процесу Скупштине ПЦБ-а, штампач пасте за пасте је критичан први корак. Јединствени премаз пасте за лемљење директно утиче на ефекат лемљења компоненти. Кроз високо прецизно штампање пасте за пасте, штампач за пасту Лемдер може да осигура да постоји одговарајућа количина пасте за лемљење на сваком подлогу, на тај начин побољшавајући стопу успеха.
  • Утицај на ефикасност производње и квалитет производа
    Коришћење штампача за пасту Лемдер може значајно побољшати ефикасност производње. Велика брзина и висока прецизност аутоматизованог залеђене опреме за пасту за пасте чине масовну производњу и скрати производњу циклуса. Поред тога, тачна примена пасте за лемљење смањује вероватноћу оштећења као што су кратки кругови и хладно лемљење, на тај начин побољшавајући целокупни квалитет производа. Поуздане везе за лемљење не само да побољшавају перформансе одбора, већ и смањење трошкова преправе и одржавања.
Висока прецизност

СМТ штампачи шаблоне су пројектовани за изузетну тачност, осигуравајући да се паста лемљења наноси једнолично на сваком подлогу. Ова прецизност је пресудна за ефикасно лемљење, смањујући вероватноћу да оштеће и побољшају укупну поузданост производа у штампању пасте.
Брзина и ефикасност

Аутоматизовани процеси штампача за пасте за лемљење значајно повећавају брзину производње, омогућавајући производњу високог јачине без угрожавања квалитета. Ова ефикасност не само да смањује укупно време производње, већ и помаже у испуњавању уских рокова на такмичарском тржишту електронике.
Свестраност

Штампачи за пасте за лемљење могу да прими широк спектар величина и врста ПЦБ-а, чинећи их веома прилагодљивим различитим производним потребама. Било да је за мале серије или велике операције, ови штампачи су од суштинског значаја за свестране апликације за штампање за пасте за пасте.
Смањени отпад

Осигуравањем прецизне примене пасте за лемљење, СМТ штампачи шаблона минимизирају прекомерну употребу материјала. Ово смањење отпада доводи до нижих оперативних трошкова и доприноси одрживости животне средине, што га чини паметним избором за произвођаче усмерене на ефикасност.
Интеграција са другом опремом

Штампачи за пасту за лемљење лако се интегришу са другом СМТ опремом, као што су машине за преузимање и места за лемљење. Ова бешавна интеграција ствара стручну производну линију, унапређивањем ток радног тока и максимизирање продуктивности у целом процесу штампања пасте за пасте.

СМТ штампач шаблона у СМТ монтажној линији

ИЦТ нуди разне аутоматске штампаче СМТ Лемдер пасте, укључујући потпуно аутоматске машине и полуаутоматски модели који имају помоћ у Висион-у.



Без обзира да ли тражите комплетну аутоматизацију, прецизну поновљивост или једноставну флексибилност, ИКТ има СМТ штампач шаблона који може да задовољи специфичне потребе ваше компаније.
Од ниског, до средње, до склопа велике волумен ПЦБ, ИЦТ машинери ће обезбедити поуздано штампање пасте за лемљење.


Реците нам максималну величину плоче за ПЦБ плочу и конфигуришећемо одговарајући СМТ штампач шаблона за вас.

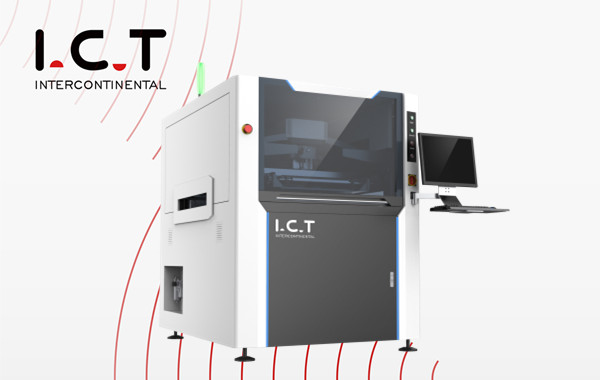

  • Потпуно-аутоматска штампачи СМТ Стенцил

    Обезбедите брзу, прецизно штампање са минималном људском интервенцијом, максимизирањем ефикасности и доследности за велику производњу.

    Потпуно аутоматски штампачи шаблона


    Карактеристике: Ови СМТ штампачи послују са минималном људском интервенцијом, користећи напредне аутоматизације за задатке као што су усклађивање шаблона, пасте и инспекције. Опремљени су функцијама попут система визије за прецизно усклађивање и циклусе аутоматског чишћења.
    Апликације: Идеално за производно окружење високог обима, потпуно аутоматски штампачи СМТ шаблона су савршени за произвођаче који желе да оптимизују ефикасност и доследност. Они су погодни за велику производњу електронике у којој су брзина и прецизност критични.





    Кликните на слику да бисте гледали видео снимак ЛЕД производне линије.
    Спецификација потпуно аутоматске СМТ штампаче Стенцил:

    Модел ИЦТ-4034 ИЦТ-5134 ИЦТ-5151 ИЦТ-6534
    Величина оквира 470 * 370 ~ 737 * 737мм 470 * 370 ~ 737 * 737мм 470 * 370 ~ 737 * 737мм 470 * 370 ~ 737 * 737мм
    Дебљина оквира 25 ~ 40мм
    Величина ПЦБ-а 50 * 50 ~ 400 * 340мм 50 * 50 ~ 510 * 340мм 50 * 50 ~ 510 * 510мм 50 * 50 ~ 650 * 340мм
    Подешавање дебљине ПЦБ-а 0.4 ~ 6 мм (опција: 10 ~ 15 мм); ВарПаге <1%
    Дебљина ПЦБ-а Ручно подешавање
    Транспортна висина 900 ± 20 мм
    Правац транспорта Лево-десно; Десно лево; Лево лево; Право-десно
    Брзина транспорта Макс 1500мм / с
    Систем подршке Магнетни ПИН / Уп-Довн Таблица / блок за подршку
    Систем чишћења Суво, мокро, вакуум
    Тачност штампања ± 0,025 мм
    Напајање АЦ 220 ± 10%, 50 / 60Хз, 3кВ
    Димензија (мм) 1220 * 1355 * 1500 1220 * 1550 * 1500 1220 * 1355 * 1500 1330 * 1370 * 1500

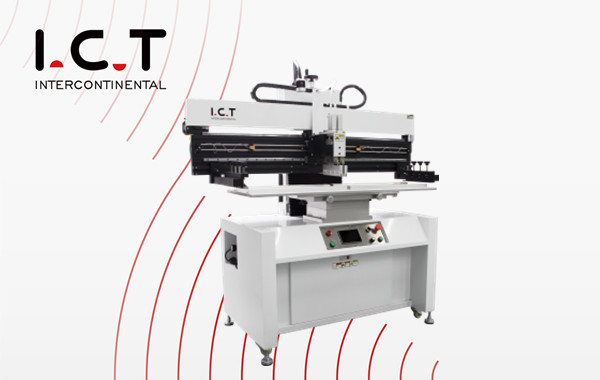

  • Полу-Аутоматски СМТ Стенцинт Принтерс



    Понудите уравнотежен приступ са аутоматизованим функцијама и ручном контролом, што их чини свестраним за средње продукцију и флексибилне серије.

    Полуаутоматски штампачи шаблона

    Карактеристике: Ови СМТ штампачи захтевају мало ручног рада, као што је учитавање ПЦБ и подешавања подешавања, док и даље нуде аутоматизоване функције попут пнеуматске пасте и подесиве брзине штампања и подесиве брзине штампања. Они пружају равнотежу практичности и контроле.
    Апликације: Најбоље за средњу производњу, полуаутоматски СМТ штампачи шаблона су погодни за предузећа која је потребна флексибилност у серијским величинама. Они се уносе произвођачима који желе да смање рад током одржавања одређеног нивоа ручног надзора.









    Кликните на слику да бисте погледали видео снимак производне линије Смарт Метер.

    Спецификација полуаутоматског штампача шаблона:

    Модел ИЦТ-П3 ИЦТ-П6 ИЦТ-П12 ИЦТ-П15
    Тачност ± 0,05 мм ± 0,05 мм ± 0,05 мм ± 0,05 мм
    Величина ПЦБ-а 300 * 350мм 600 * 350мм 1200 * 350мм 1500 * 350мм
    Величина платформе 500 * 400мм 700 * 400мм 1250 * 400мм 1650 * 400мм
    Величина шаблоне (мм) 370 * 470-550 * 650 370 * 470-1000 * 650 370 * 470-1500 * 650 370 * 470-1750 * 650
    Дебљина ПЦБ-а 0.2-6мм
    Позиционирање шаблона Приручник
    Време циклуса <10 сек.
    Потрошња енергије 200в
    Напајање 1-ПХ, 220ВАЦ 50 / 60Хз
    Висина платформе 950 мм
    Димензија (Л * В * Х) 850 * 750 * 1650мм 1050 * 750 * 1650мм 1660 * 750 * 1650мм 2100 * 750 * 1650мм
    Опција: посебна величина се може прилагодити

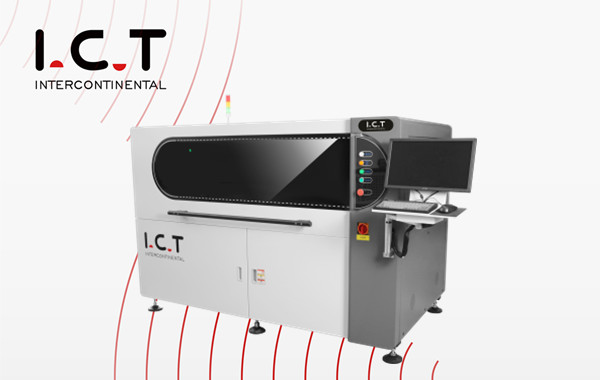

  • Лонг Боард СМТ штампачи шаљира



    Конкретно дизајнирано за проширене ПЦБ, обезбеђујући уједначену наношење пасте за пасту за лешење преко дугих површина, идеалне за индустрије која захтевају прецизност у издуженим круговима.


    Контактори дугачке плоче

    Карактеристике: Конкретно дизајнирано за дуже штампане плоче, ови Лонг Боард СМТ штампачи имају проширене површине штампања и специјализоване системе поравнања да би се прилагодили јединственим димензијама дугих одбора. Они осигуравају уједначену наследну примену у целој дужини одбора.
    Апликације: Идеално за индустрије као што су телекомуникације и индустријска опрема, дугачка плоча СМТ штампачи шаблона су од суштинског значаја за апликације које захтевају прецизно средство за пасту за лешење на издуженим ПЦБ-има, осигуравајући поуздане перформансе.




    Кликните на слику да бисте гледали видео снимак СМТ / ДИП производне линије.
    Спецификација Лонг Боард СМТ штампача Стенцил:

    Модел ИЦТ-1200 ИЦТ-1500
    Величина оквира (мм) 737 * 300 ~ 1500 * 750 1100 * 300 ~ 1800 * 750
    Дебљина оквира 25 ~ 40мм
    Величина ПЦБ-а (мм) 80 * 50 ~ 1200 * 350 80 * 50 ~ 1500 * 450
    Дебљина ПЦБ-а 0.4 ~ 6 мм (Подешавања програма, аутоматско подешавање)
    Транспортна висина 900 ± 20 мм
    Режим грејања ИР (топли ваздух опционо)
    Транспорт високо 900 ± 20 мм
    Правац транспорта Лево-десно; Десно лево; Лево лево; Право-десно
    Систем подршке Магнетни ПИН / Уп-Довн Таблица / блок за подршку
    Систем чишћења Суво, мокро (вакуум је опција)
    Димензија (Л * В * Х) Л2200 * В1200 * Х1500мм Л2500 * В1200 * Х1500мм

  • Прецизни приручник СМТ штампач шаблона

    Ово је ручна штампарска машина за пасту ПЦБ Лемдер, погодна за Мали израда и прилагођени пројекти у којима је флексибилност од суштинског значаја.

    Прецизни ручни штампач шаблона
    Карактеристике: Ови СМТ штампачи ослањају се на ручни рад, омогућавајући оператору да контролише целокупни процес штампања. Они нуде једноставност и свестраност, често са подесивим брзинама штампања и лаког оптерећења шаблона.
    Апликације: Најприкладнији за мале производне и специјализоване пројекте, прецизни приручник СМТ штампачи СМТ шаблоне су идеални за произвођаче којима је потребна флексибилност и контролу над процесом штампања. Савршени су за истраживање и развојне поставке или ниска волумена у којима је потребно прилагођавање.




    Спецификација ручног СМТ штампача Стенцил:

    Модел ИЦТ СМТ МАНУАЛ ПРИНТЕР
    Величина радне платформе 300 * 400 мм
    Максимална величина ПЦБ-а 300 * 300 мм
    Максимална величина шаблона 370 * 470мм
    Брзина Контрола ручно
    Дебљина 0-80ммм
    Висина 190 мм
    Прецизност ± 0,01 мм
    Кс, величина прилагођавања оси 10 мм
    Димензија 540 * 380 * 390мм
    Тежина 30кг

Како одабрати прави штампач за пасту од СМТ-а СМТ?

ПЦБ дизајнерска сложеност:

Размотрите замршеност вашег ПЦБ дизајна. Ако ваше ПЦБ плоче имају фине компоненте за пренос или замршени изглед, требаће вам штампач пасте за пасте који нуди високу прецизност и подесива подешавања да би се прилагодили овим сложеностима.


Производна скала:

Процијените захтеве за производњу производње. За производњу високог јачине, потпуно аутоматско средство за пасте за лемљење идеалан је за максимизирање ефикасности. Супротно томе, за ниже количине или прототипове, може бити довољно полуаутоматски или ручно лемљење пасте за пасту.


Анализа економичности:

Размотрите укупне трошкове машине, укључујући куповину, одржавање и оперативне трошкове. Док потпуно аутоматски СМТ штампачи долазе са вишим трошковима унапред, они нуде дугорочну штедњу у раду и побољшању ефикасности производње. За мања предузећа, полуаутоматски или прецизни ручни СМТ штампачи могу пружити више опцију прилагођену буџету
.

Према величини МАКС ПЦБ-а ваших производа да бисте изабрали најприкладнију и економичнију СМТ машину за штампање.

ИЦТ-4034 |Потпуно аутоматски СМТ штампач шаблона
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-4034 |Потпуно аутоматски СМТ штампач шаблона
Упитајте
Додај у корпу
ИЦТ-5134 |Онлине потпуно аутоматска СМТ машина за штампач пасте за лемљење за ЛЕД
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-5134 |Онлине потпуно аутоматска СМТ машина за штампач пасте за лемљење за ЛЕД
Упитајте
Додај у корпу
ИЦТ-6534 |СМТ машина за штампање лемне пасте за монтажу ПЦБ-а
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-6534 |СМТ машина за штампање лемне пасте за монтажу ПЦБ-а
Упитајте
Додај у корпу
ИЦТ-6561 |Потпуно аутоматски ПЦБ штампач СМТ машина за штампање пасте за лемљење
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-6561 |Потпуно аутоматски ПЦБ штампач СМТ машина за штампање пасте за лемљење
Упитајте
Додај у корпу
ИЦТ-5151 |Паста за лемљење ПЦБ СМТ машински штампач екрана потпуно аутоматски за ЛЕД
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-5151 |Паста за лемљење ПЦБ СМТ машински штампач екрана потпуно аутоматски за ЛЕД
Упитајте
Додај у корпу
ИЦТ-П3 |Полу-аутоматски СМТ штампач са двоструком стругом и високом прецизношћу
Полуаутоматски СМТ штампач шаблона
ИЦТ-П3 |Полу-аутоматски СМТ штампач са двоструком стругом и високом прецизношћу
Упитајте
Додај у корпу
ИЦТ-П6丨Полуаутоматски СМД штампач за лемну пасту СМТ штампач
Полуаутоматски СМТ штампач шаблона
ИЦТ-П6丨Полуаутоматски СМД штампач за лемну пасту СМТ штампач
Упитајте
Додај у корпу
ИЦТ-П12 |Високопрецизни полуаутоматски СМТ штампач шаблона у СМД монтажној линији
Полуаутоматски СМТ штампач шаблона
ИЦТ-П12 |Високопрецизни полуаутоматски СМТ штампач шаблона у СМД монтажној линији
Упитајте
Додај у корпу
ИЦТ-П15 |Полуаутоматски модел машине за штампање са СМТ шаблонима велике брзине
Полуаутоматски СМТ штампач шаблона
ИЦТ-П15 |Полуаутоматски модел машине за штампање са СМТ шаблонима велике брзине
Упитајте
Додај у корпу
ИЦТ-1200 |1,2 метар СМТ потпуно аутоматски ЛЕД штампач шаблона
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-1200 |1,2 метар СМТ потпуно аутоматски ЛЕД штампач шаблона
Упитајте
Додај у корпу
ИЦТ-1500 |Дуга плоча, потпуно аутоматски ЛЕД штампачи са шаблонима
Потпуно аутоматски СМТ штампач шаблона
ИЦТ-1500 |Дуга плоча, потпуно аутоматски ЛЕД штампачи са шаблонима
Упитајте
Додај у корпу

Зашто нас изабрати

Укупно 0-1 СМТ машинско решење за целу фабрику

9
w
Производна база
12000
㎡
Фабричка област
20
+
Технички инжењер
1600
+
Купци у глобалној боји

Успешни глобални случајеви и подршке након продаје

Где год да се налазите, бићемо тамо .
ИКТ има купце широм света, да ли сте у Европи, Америци, Африци, Азији или Океанији, присутни смо у вашој фабрици кад год нам требате да пружимо локалне техничке подршке.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Шта наши клијенти кажу о ИКТ-у

На ИКТ-у, задовољство купаца је наш главни приоритет. Откријте зашто лидери индустрије верују ИКТ-у за своје потребе за производњу СМТ-а.

Сродне технологије у штампању пасте за лемљење

Инспекција пасте за лемљење (СПИ)

Инспекција пасте за лемљење (СПИ) је критични корак контроле квалитета који оцењује јачину звука, поравнање и конзистентност лешева за пасте на ПЦБ-у након штампања. Ради у тандему са залеђивачима за пасте за пасте како би се осигурало да сваки јастучић прими исправну количину пасте. СПИ системи користе 3Д мерну технологију за откривање недостатака као што је недовољна или претерана паста, осигуравајући да перформансе за пасту за пасту за пасту у складу са траженим стандардима. Интегрисање СПИ-а у производну линију помаже у улов питањима штампања рано, побољшање приноса и смањење преправе.
Контакт за детаље

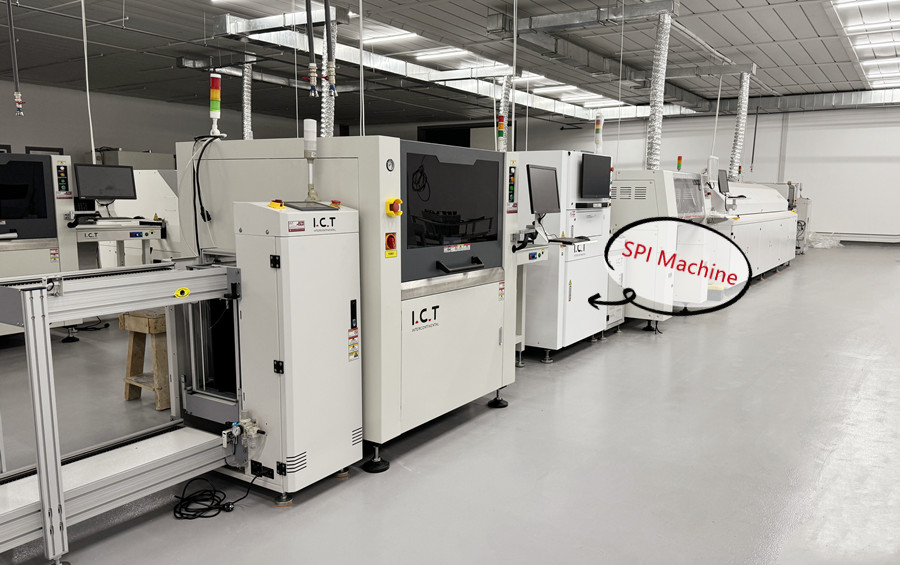

Потпуно СМТ линија претреса са СПИ-ом
Потпуно СМТ производна линија са СПИ-ом
Сада укури

Често постављана питања о пасте за пасте за пасте

  • Шта је СМТ СМТ залепи на пасти?
    加 Created with Sketch.
    形状 Created with Sketch.
    СМТ РОЛДЕР Пасте штампач је уређај који се користи за равномерно наношење пасте Лемдер на штампаној плочи (ПЦБС). Користи прецизну технологију штампања да би се залијепила пасте за информисање на дизајниран образац циркуита да бисте пружили поуздане поене за наредне постављање компонената. СМТ штампач обично делује у потпуности или полу-аутоматски и може да прими различите величине и врсте ПЦБ-а.
  • Који је принцип рада СМТ-а СМТ лемљеног штампача?
    加 Created with Sketch.
    形状 Created with Sketch.
    СМТ штампач користи шаблон или екран да равномерно дистрибуира пасту за лемљење на јастучићима ПЦБ-а, користећи механичке или ручне методе за примену.
  • Како да изаберем прави штампач за пасту од СМТ-а?
    加 Created with Sketch.
    形状 Created with Sketch.
    Приликом одабира штампача за пасте за лемљење, размислите о сложености вашег ПЦБ дизајна, производне скале и буџета. Дизајн високих сложености погодан су за потпуно аутоматске штампаче, док мања производња може имати користи од полуаутоматских или ручних модела.
  • Које су кључне тачке одржавања за штампач пасте за пасте СМТ-а?
    加 Created with Sketch.
    形状 Created with Sketch.
    Редовно чистите штампање и шаблон, чек за хабање на механичким компонентама и обављате неопходне калибрације и професионално одржавање да бисте осигурали ефикасан рад.
  • Која су уобичајена питања са СМТ-ом за пасте заледе и њихова решења?
    加 Created with Sketch.
    形状 Created with Sketch.
    Уобичајена питања укључују неравне апликације за пасту и неусклађеност. Решења укључују подешавања подешавања штампача, проверу шаблона и квалитет залепите и извођење неопходног одржавања.
  • Како могу да побољшам ефикасност производње мог СМТ лемљеног штампача?
    加 Created with Sketch.
    形状 Created with Sketch.
    Оптимизирање параметара штампања, спровођење редовног одржавања и оператора обуке могу значајно побољшати ефикасност производње.
  • Да ли пружате подршку за продају?
    加 Created with Sketch.
    形状 Created with Sketch.
    Да, нудимо свеобухватну подршку за после продаје, 7 * 24 сата услуге, укључујући услуге уградње, обуке и одржавања како би се осигурала ваша опрема остане у оптималном стању.
  • Штампање екрана у односу на штампање шаблона
    加 Created with Sketch.
    形状 Created with Sketch.
    Иако обе методе примењују пасту Лемдер на ПЦБ, штампање шаблона се обично користи у изради СМТ-а за већу прецизност и поновљивост. Штампање екрана је историјски коришћено, али недостаје фина контрола потребна за модерну електронику. Штампање шаблона, у супротности, користи метални шаблон да се на сваку плочу примењује за наношење лемљења, што је критично за дизајне са високим дензитетом. Лемпер пасте штампачи ослањају се на штампање шаблона да би се постигли тачни, поновљиви резултати, посебно за сложене распореде и мале компоненте. Избор између ових метода зависи од специфичних захтева ПЦБ дизајна, са штампањем шаблона је пожељни метод за већину СМТ апликација због прецизности.
