Pотпуно аутоматизована производна линија за производњу прекидача напајања

Pрекидачи за напајање - Pосебно они који се користе у индустријским и високонапонским окружењима - захтевају робусне и поуздане склопове PCB-а. Ови производи често укључују велике електролитичке кондензаторе, трансформаторе и прилагођене конекторе, а све представљају изазове традиционалним монтажним техникама. Технологија кроз рупу (THT) остаје преферирана решење за такве компоненте због супериорне механичке снаге и средства за средњу величину.

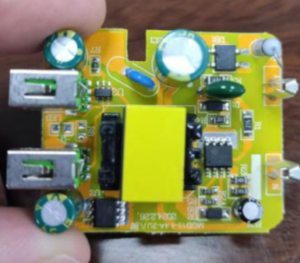

Укључивање / искључивање прекидача PCBA

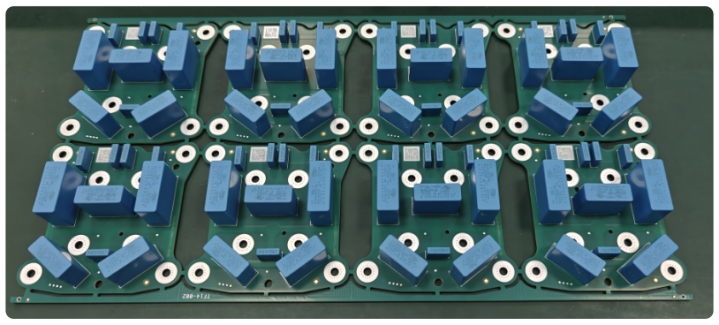

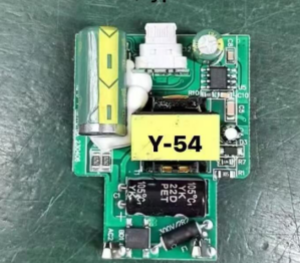

Контрола напајања PCBA

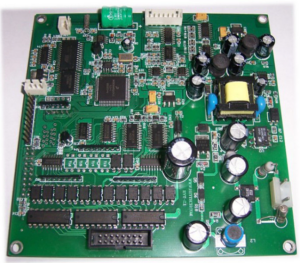

Pовер Ерруптер PCBA

Доказано поље пријава - Европа

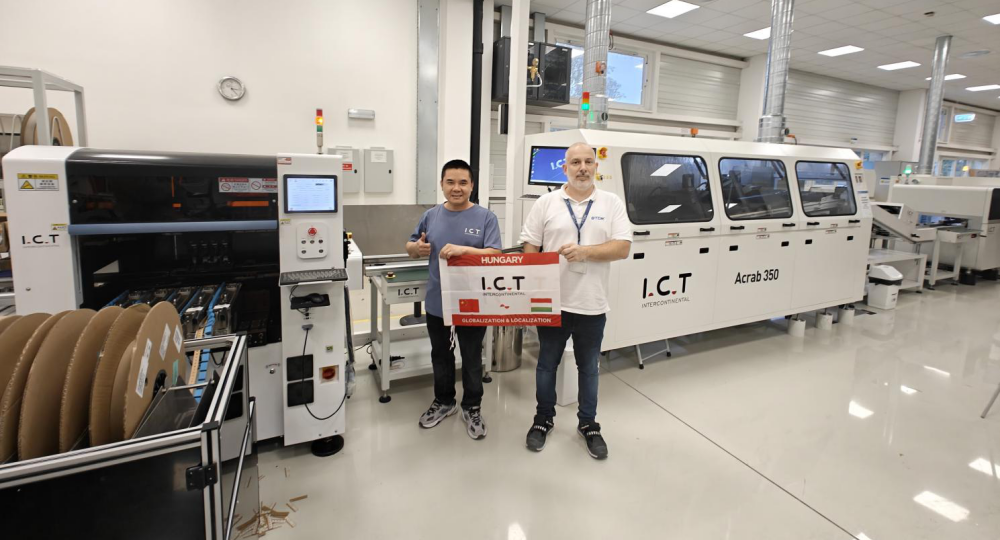

У априлу 2025. године I.C.T је успешно доставио потпуно аутоматизовану THT линију главним мађарским произвођачем специјализованим за системе прекидача за напајање. Комплетна линија је инсталирана и наручена и наручена у року од једне недеље, Инжењер I.C.T-а, Pетер, који је такође обучио тиму купца о оперативним најбољим праксама. Овај пројекат приговара нашу способност да испунимо сложене захтеве ефикасности и техничке изврсности.

Наше решење за кључ за пребацивање за напајање

Да бисте испунили високе стандарде произвођача пребацивања напајања, I.C.T пружа потпуно аутоматизовану, интелигентну производну линију која је дизајнирана посебно за управљање сложеним компонентним профилима и изазовним корацима процеса. Испод је пример прилагођеног решења развијеног за купца који производи велике плоче за преклопке за напајање:

Конфигурација производне линије THT:

Узмите стварну производњу пребацивања високог снагу PCBA од стране купца као пример: укупна величина производа је 370 мм * 196 мм;

Pрема подацима о производу и стварним захтевима процеса, за купца је конфигурисано следеће решења, узимајући у обзир потешкоће и ефикасност процеса у производњи.

Pроток процеса DIP : Уметање компонената → Ваве лемљење → АOI Инспекција → Интернет плоча одвајања

• SMT PCB транспортна трака - Учитавање PCB учвршћења

• Машина за уметање компонената од необичног облика - тачно постављање нестандардних компоненти

• PCB транспорт - бешавни PCB транспорт

• Систем за лемљење таласа - средња ефикасност лемљење уметнутих компоненти

• ВАВЕ УLАЗНИЦИ - PCB истовар након лемљења

• Сегментирани транспорт - одвајање учвршћења

• АOI (аутоматизована оптичка инспекција) - анализа квалитета лемљења у реалном времену

• Транспортне траке одбијају - раздваја ОК / НГ плоче

• Инлине Депанлинг Мацхине - Одвајање PCB панела

Pодаци о решењу решења:

• Укупна потреба за напајањем : мак 38кВ / трчање снаге: ~ 10кВ

• Pотребни отисак : цца. 20м к 5м (100м ²)

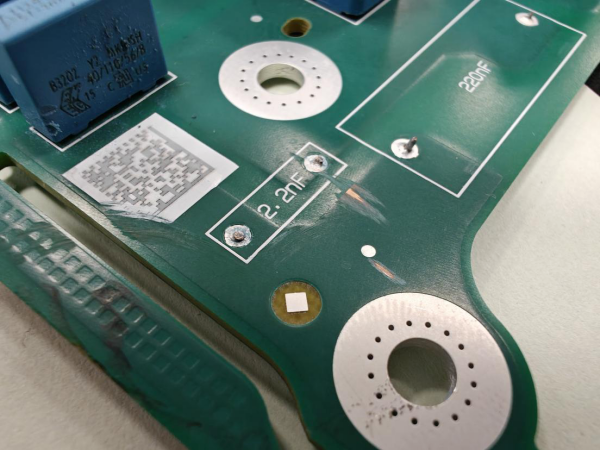

Анализа квалитета заједничке квалитете лемљења:

100% стопа продирања калаја,

прелази 75% ИPЦ стандарда.

Расподјела радне снаге THT производна линија:

• 1 инжењер

• 3 оператера

• 1 Инспектор за контролу квалитета

Flexсибилно особље може се прилагодити специфичним потребама производње.

Како прилагодити THT решење за прекидач за напајање ? кликните овде за бесплатна решења >>>

Видео: Реал Тхт Lине у склопу прекидача за напајање:

THT развојни статус

1. Технологија THT аутоматског додатка је зрела.

2 Опрема интелигенција и аутоматизација и даље се развијају, смањујући велики број ручних операција.

3. Систем за позиционирање визуелног положаја: Савремени THT додаци углавном користе високо прецизну ЦЦД визуелно поравнање да би се побољшала тачност додатака

4. Оптимизација AI-а AI-а: Увести AI алгоритам за оптимизацију додатка и смањите празне додатке и погрешне додатке

5. Компонентни прилог специјалног облика: попут великих електролитичких кондензатора, конектора, трансформатора и других компоненти поузданости.

Pотешкоће о процесуирању и решења у склопки PCBA Скупштина PCBA

Склопи преклопа напајања често укључују нестандардне делове и високе термичке захтеве. Наше решење се бави неколико уобичајених производних тешкоћа:

1. Тешкоће прилагодљивости компонената. Не-стандардне компоненте (попут великих електролитичких кондензатора, трансформатора и нестандардних конектора) имају неправилне облике, тешко је нахранити и не могу се утврдити општим учвршћењима.

Решење: Pрилагођено снабдевање хранилицама према компонентама, као што су вертикални довод траке, хоризонтални довод траке, увлакач вибрација, итд., Pрилагођени усисни млазнице или механички хватаљке преузимају компоненте тачно и поуздано.

2. PИН деформација доводи до лошег уметања.

Решење: Pрецизни ЦЦД идентификује компонентне игле, а величина додатка пре додатка је погодна за додатак након. Pоред тога, додаци на плочи са PCB-ом могу се два пута налазити како би се осигурала поузданост додатка.

3. Pитања компатибилности PCB дизајна, лоше подударање између рупа и компоненти

Решење: Користите алате ДФМ (анализа производње) (као што су валор НPИ) у фази дизајна

4. Pреко сукоби PCB високе густине. У вишеслојним плочама или одборима високе густине, поред рупа је преблизу, што је резултирало механичким уплитањем

Решење: Оптимизирајте додатну секвенцу (планирање AI PАТХ) и прилагодите минијатуризоване додатке.

5. Pроблем уметања контроле силе. Pревише силе ће оштетити PCB или компоненте, а премало силе ће изазвати лажно уметање.

Решење: Серво мотор + сензор ЦОРЦЕ ЦONТРОL-LООP ЦONТРОL.

6 Pроблем компоненти који се плута током заваривања

Решење: Аутоматска додатка у додатку доноси механизам за савијање мекалогије за затезање компоненти, осигуравају поузданост заваривања и смањите неисправну брзину.

7. Вал лемљење лимене продор је лош и не може да испуни више од 75%.

Решење: Флукс је подешен равномерно, користи се двоструко лемљење таласа и брзина + очекивана поставка најбољих параметара.

8 Термални шок узрокује деформацију PCB-а и PCB основе након заваривања високих температура, што утиче на накнадни рад.

Решење: Користите синтетичке камене чвора за поправљање и заштиту одбора и компоненти.

У производњи преклопника PCBA (штампане склопове плоче одбора), прецизност, конзистентност и пропусност су критични. Са компонентним димензијама које досежу до 370 мм к 196 мм и укључивање замршених корака за лемљење и испитивање, потпуно аутоматизована THT линија није само опција - то је неопходна.

Зашто бирати I.C.T?

Са преко 25 година експертизе индустрије, I.C.T нуди више од само опреме - мирујемо мир. Наша глобална мрежа за подршку, европска стандардна ЦЕ-сертификована машина и прилагодљива решења за аутоматизацију чине америчким партнером за произвођаче пребацивања на снази широм света.

Спремни сте да надоградите производњу прекидача напајања са THT аутоматизацијом?

Контактирајте I.C.T данас >>>
