Потпуно СМТ решење за производњу паметних бројила

Смарт Елецтриц Метер ПЦБА

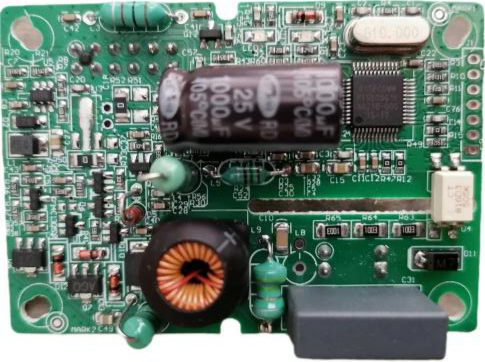

Стварна производња паметних електричних бројила ПЦБА као пример: укупна величина производа од 240 мм * 158 мм. Према подацима о производу и стварним захтевима процеса купцима да конфигуришу следећу програмску линију, узимајући у обзир потешкоће и ефикасност производње.

Студија случаја: СМТ & ДИП монтална линија за Смарт Елецтриц Метер Манифуге

Преглед:

Март 2024., Јужна Америка, СМТ & ДИП Достава пуне монтажне линије је успешно завршена. Поље електричне енергије, Смарт Елецтриц Метер Производи Стварна производња и апликација.

Решење:

ИЦТ је усвојио интегрисану СМТ и ДИП монталну линију, оптимизујући оба процеса како би задовољили строге квалитетне и производне циљеве паметних бројила.

• Проток процеса СМТ: Штампање пасте за пасте → Штампање Инспекција → Постављање компонената → Рефленг Лемдеринг → Оптичка инспекција

• Проток процеса ДИП: Уметање компонената → Лемљење таласа → Поправка и превртање




1. Конфигурација СМТ монтажне линије за конфигурацију паметног бројила:

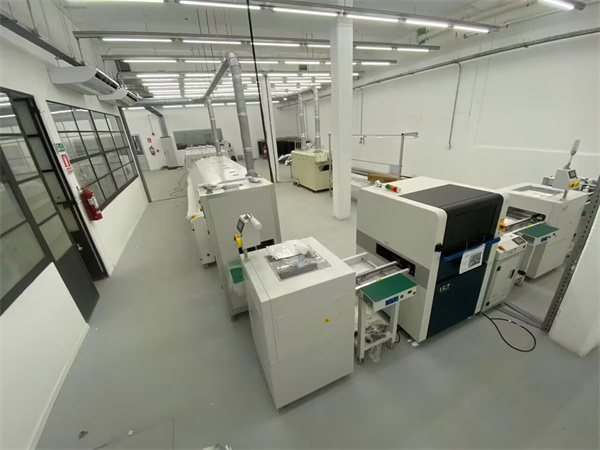

СМТ монтажна линија за паметни мерач

СМТ монтажна линија за паметни мерач

СМТ монтажна линија за паметни мерач

СМТ монтажна линија за паметни мерач

• СМТ ПЦБ машина за утоваривач ---------------- ПЦБ Лоадинг

• СМТ машина за штампање -------------------- Релецтион пасте

• ПЦБ транспортер ----------------------------- ПЦБ Трансфер

• Хигх Спеед Цхип Моунтер --------------- Компонентно постављање

• Изаберите машину и пласирајте машину ------------------ Постављање компоненте

• ПЦБ транспортер ----------------------------- ПЦБ Трансфер

• Рефрове рерне ------------------------------- Рефлов Лемдеринг

• Хладни пуфер ----------------------------- ПЦБ Хлађење, кеширање

• Транспортне транспорт ---------------------------- ПЦБ пренос, преокретање

• ПЦБ транспортер ----------------------------- ПЦБ Трансфер

• Аои ---------------------------------------- Оптицал Инспекција

• Инспекцијски транспортер --------------------- Сцреенинг производа НГ / ОК

• Турн Цонвеиор ----------------------- ПЦБ пренос, преокретање

• ПЦБ Утоваривач ---------------------------- ПЦБ Таке-уп

• Линија преноса оквира --------------------- Враћање половних оквира

• ПЦБ транспортер ---------------------------- ПЦБ Трансфер

2 Конфигурација Линије за монтажу ДИП за конфигурацију паметних бројила:

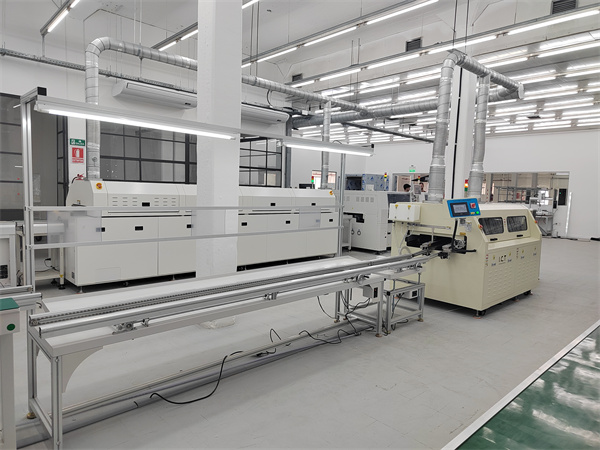

ДИП САСТАВНА ЛИНИЈА ЗА СМАРТ МЕТЕРА

ДИП САСТАВНА ЛИНИЈА ЗА СМАРТ МЕТЕРА

ДИП САСТАВНА ЛИНИЈА ЗА СМАРТ МЕТЕРА

• Лине за уметање ------------------------------ Ручно убацивање

• Ваве Лемдер утоваривач ------------------------ ПЦБ пренос преноса

• Машина за лемљење таласа ------------------ Плуг-ин Цомпонент Лемљење

• ВАВЕ ЛОЛДЕР ОТЛОАДЕР --------------------- ПЦБ пријемни трансфер

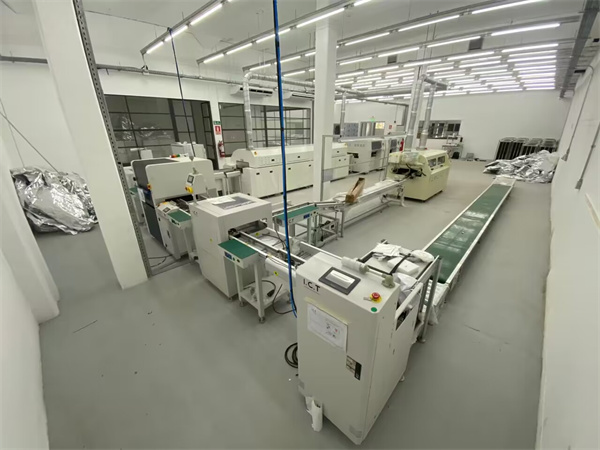

Према величини радионице, као и стварне потребе купаца, неспомично повезујемо тијело за тело и ДИП Лине, да бисте реализовали потпуно аутоматски процес између Линије СМТ ПЦ монтаже и линије монтаже ПЦ-а, да бисте смањили време циклуса ручног РУКОВАЊА.

3. Особље СМТ & ДИП производне линије:

Према конфигурацији производне линије СМТ и ДИП, подешавање производа, целокупна линија свих особља је следећа:

Инжењер: 1 особа

Оператор: 5-6 људи (СМТ & ДИП)

Контрола квалитета КЦ: 2 особе (СМТ & ДИП)

Стварно особље може се флексибилно подесити у складу са производом и потражњом

4. Програмски подаци о производној линији СМТ & ДИП:

Да бисте сазнали више о пуним СМТ & ДИП ЛИНЕ решења за паметне мере, погледајте видео:

Потешкоће о процесу и превазиђене производне линије СМТ:

1. Монтажа тачности СМТ постављања:

Процес стања мора да обезбеди веома висок степен тачности. Компоненте се морају тачно поставити на ПЦБ на унапред одређеним јастучићима. Уз континуирано смањење величине компоненте и размака ПИН-а и даље се смањује, тачност позиционирања машине за постављање захтева све више.

- Производна линија користи увезене високо прецизне монтаже чип са тачност смештаја од ± 30 уМ. Опремљен је напредним камерама препознатљивости, опреме ефикасно идентификују и постављају различите прецизне уређаје, као што су БГА и КФП, обезбеђујући беспрекорно поравнање. За специјализоване склопове, компоненте попут ПЦБ заптивача су тачно постављене да би се побољшале структурне стабилности.

2 Лемдер Квалитет за пасту за лепљење:

СМТ процес мора да размотри квалитет штампања пасте за лемљење, што је посебно важно окружење током целог производног процеса.

- Да би се осигурао квалитет штампања пасте за лемљење, пре штампања, паста ће се загрејати на температуру, а затим центрифугирати мешање користећи миксер за пасте за пасте, тако да је паста да игра максималну активност. Истовремено, конфигурација високо прецизних штампарских машина за пасту за пасте, прецизност штампарије до ± 0,025 мм.

3. Квалитет лемљења:

Да би се осигурала дугорочна поузданост, контрола профила и квалитет алата за лемљење морају испунити високе стандарде.

- Користимо професионалну опрему за испитивање температуре пећи да бисте подесили и проверили температурни профил пећи. Пре сваке промене производње, температура рефла-а тестира се да би се осигурала стабилност, гарантујући поуздан лемљење у свим компонентама. У производњи паметних бројила, топлотни јастучићи су уграђени да побољшају расипање топлоте.

4. Инспекција и контрола квалитета:

Након процеса смештаја СМТ, тачна инспекција мора се извршити како би се осигурало да нема неусклађености, кратких склопова и других проблема.

- СМТ линија је конфигурисана за употребу аутоматског инспекцијског система за оптичку инспекцију (АОИ) за квалитет пласмана за побољшање конзистентности и поузданости производње.

ИЦТ услуга након продаје:

Инжењери ИКТ-а стићи ће у фабрику купца да помогну у успостављању фабрике и пуне СМТ и ДИП производне линије. Обезбедили смо услуге инсталације и обуке, осигуравајући да се радиокса ЦЛЕЦСОБРОБОСС СМТ СМТ придржава ИСО 14644 стандардима. Температура радионице је одржавана на 24 ± 2 ℃, а влага је држана између 40% и 60% да би се осигурала оптимална перформансама опреме.

За било коју потребе за производњу паметних бројила или сродних производа контактирајте нас.

ИЦТ је посвећен услугама глобализације и локализације.

Да будем ваш поуздан најдражи партнер!

Више информација, молимо контактирајте ИЦТ на info@smt11.com
