ИЦТ- АИ-5146
I.C.T
Статус доступности: | |
---|---|
Количина: | |
Преглед
СМТ АОИ инспекцијски системи откривају свеобухватан спектар кварова и грешака у склапању ПЦБ-а, помажући и да се смање трошкови прераде и побољшају процеси.
Кликните на десно да се распитате --->>
За СМТ инлине инспекцију пре преливања, пост-рефлов

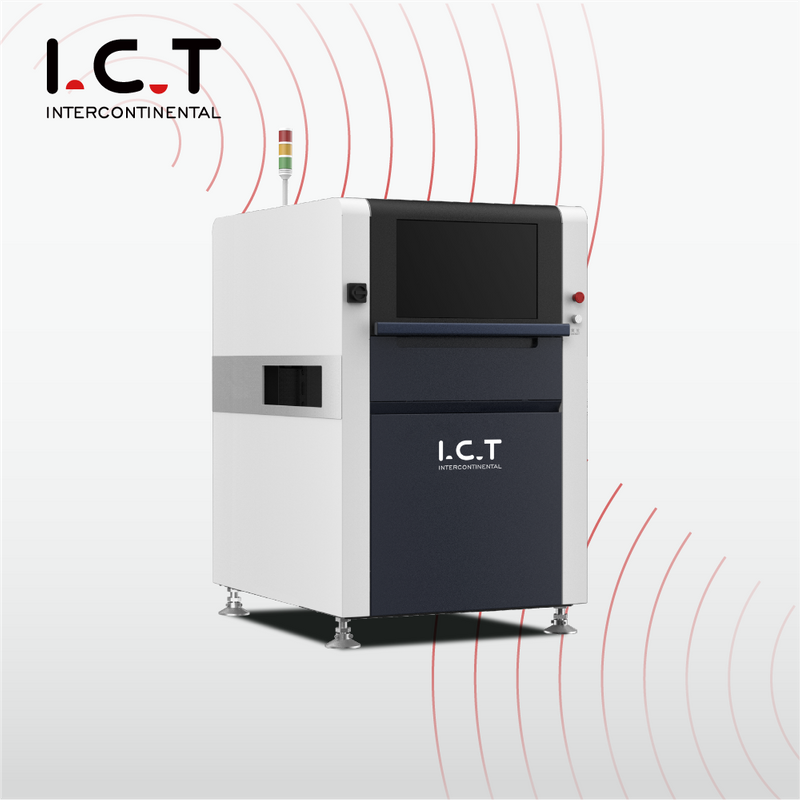

ИЦТ СМТ Онлине АОИ АИ-5146 је напредна машина за инспекцију за СМТ (Сурфаце Моунт Тецхнологи) производне линије. Снима слике плоче у реалном времену користећи високе прецизне индустријске камере у боји и обрађује их помоћу алгоритма Цонволутион Неурал Нетворк (ЦНН) како би интелигентно проценио дефекте компоненти и лемљења.
Главне карактеристике и функције СМТ Онлине Аои Инспецтион Мацхине:
Висока прецизност и стабилност:
Нуди високе стопе инспекције са ниским стопама лажних аларма, добру стабилност (@6 Сигма, ) и тачност одступања теста мању од ±0,25 мм. Такође компензује искривљење ПЦБ-а.

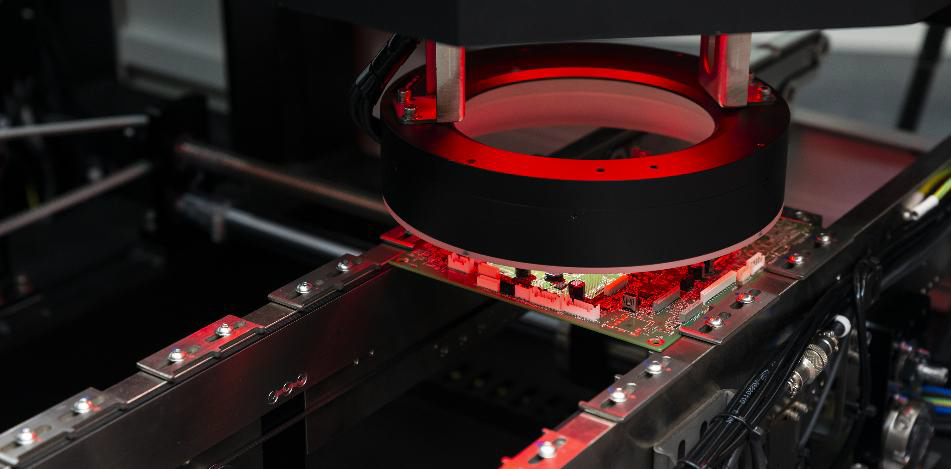

Напредно осветљење и оптика:
Садржи програмабилни РГБ + В ЛЕД извор осветљења и билатерална телецентрична сочива са малим изобличењем и великом дубином поља.

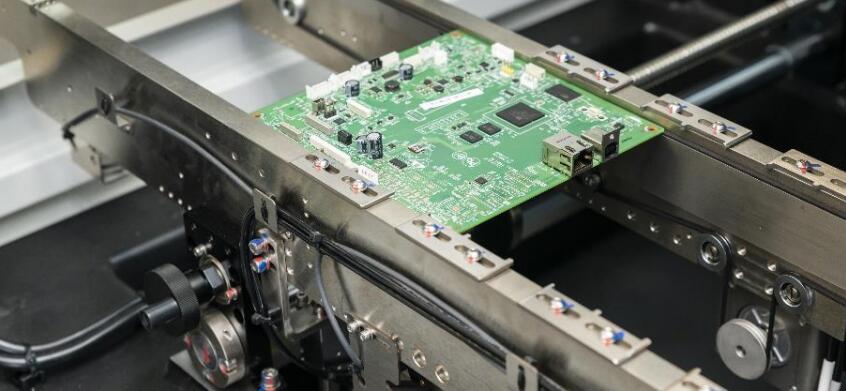

Брзина инспекције:
Поседује врхунску интелигентну камеру високе прецизности за инспекцију фотографисања, заједно са системом контроле дубоког поравнања за одржавање ултра брзих кретања. Изводи рачунање у реалном времену и планирање путање за ефикасну инспекцију.
Компатибилност МЕС система:
Подаци се чувају у реалном времену и могу се извозити, а камера може аутоматски да чита кодове (бар код и КР код). Пружа потпуне податке за побољшање процеса и праћење производње и може се ефикасно применити у МЕС системима.
Флексибилне процедуре
1. Интелигентно расуђивање: Аутоматски проверите отпор, капацитивност, диоду и друге компоненте.
2. Офлајн програмирање: Подржава програмирање ван мреже. Погодно за модификацију и отклањање грешака.
3. Програмирање на мрежи: Оптимизирајте и прилагодите параметре опреме без заустављања производне линије.
4. Брза промена: Датотеке постојећих формата могу се позвати директно без поновног подешавања.
5. Интуитивно подсећање: СПЦ подсећа на број артикла, погрешан уређај и његов тип са сликама и знаковима.

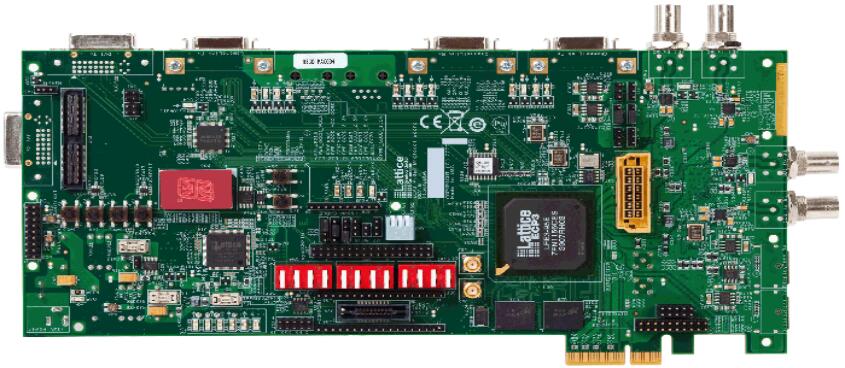

Снажна интелигентна инспекција
1. Модел је обучен на основу великих података. Висока тачност идентификације компоненти и лима за лемљење.
2. Исправите аларм узрокован превисом компоненти и одступањем лима за лемљење. Смањите лажну узбуну. За нејасне карактеристике, има јаку способност идентификације.
3. Ефикасно прегледајте недостатке без утицаја боје плоче и промене карактера на уређају
4. Инспекција неправилних делова је јака. Аутоматски генерише ИЦ пин инспекцију поље за потврду. Оцените више недостатака помоћу једног поља за потврду.
5. Јака способност генерализације. Девијација уређаја, нормална кроз идентификацију високе прецизности, али благи превис, мала разлика у боји, неправилно распоређени уређаји и друге компликоване ситуације су компатибилни. Тако се може остварити ниска стопа лажних аларма.
Вишеструки режими инспекције
1. Вишеструки режими инспекције могу бити дизајнирани комбиновањем вишеструких начина производње у фабрикама.
2. Подржава режим производње машина са више типова, режим замене материјала и друге режиме.
3. Подржава инспекцију зглобне плоче, подржава мешовиту инспекцију плоча, подржава инспекцију мешаног материјала, подржава више МАРК (укључујући функцију лоше ознаке), подржава А/Б програм за аутоматску идентификацију.
4. Вишеструки сценарији инспекције. Инспекција потпорне плоче са/без учвршћења.
Централизовано управљање и флексибилна услуга
1. Подржава даљинско програмирање, отклањање грешака и управљање. Уштедите време за прелазак. Подржите пресуду један према више.
2. Даљинска регулација, централизовано управљање. Смањите обуставу рада. Повећајте ефикасност производње.
3. Програмирање ван мреже на даљину, што неће утицати на инспекцију.
4. Даљинска подршка. Брз одговор и одржавање.
5. Радна станица са више пресуда остварује пресуду један према више.
Спецификација СМТ Онлине АОИ машине за инспекцију:
Модел | ИЦТ СМТ АОИ АИ-5146 | ИЦТ СМТ АОИ АИ-5146Д |
Мини Цомпонент | 01005цхип,0.3питцх ИЦ и Специал схапед | |
Ресолутион@ФОВ | 10ум@40*30мм | 15ум@40*30мм |
Камера | Интелигентна дигитална индустријска камера од 12М пиксела | |
Ленс | Телецентрично сочиво | |
Светлост | РГБ+В 4 боје интеграл | |
Инспецтион Спеед | 0,23 сец/ФОВ | |
Алгоритам инспекције | ЦНН, контраст боја, препознавање обриса, инспекција одступања, подударање шаблона, поређење карактера, ОЦР итд. | |

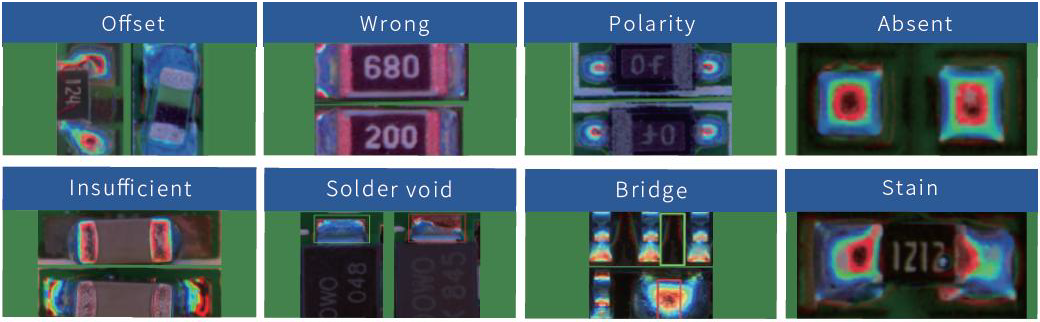

Инспекцијски предмет | Компонента: одсутна, преокренута, погрешно поравнање, сломљена, екстра, страна материја, мрље итд. Лем: Недовољно лемљење, прекомерно лемљење, премошћивање, псеудо лемљење итд. Остало: Препознавање бар кода/Препознавање КР кода/ОЦР. | |
Величина ПЦБ-а | 50*50мм~510*460мм (Режим велике плоче: С лева на десно: мак 730*460мм Десно налево: мак 640*460мм) | 50 * 50 мм ~ 510 * 610 мм (операција са једном шином) 50 * 50 мм ~ 510 * 330 мм (рад на две шине) |
Раил | Сингле раил | Дуал раил |
Висина ПЦБ-а | Врх: 25 мм, Дно: 80 мм | Врх: 25 мм, Дно: 30 мм |
ПЦБ Тхицкнесс | 0,3 ~ 6,0 мм | |
ПЦБ Едге | 3.7мм | |
ПЦБ Варпаге | ±3.0мм | |
ПЦБ Веигхт | Мак: 3Кг | |
Висина транспортера | 900±20мм | |
Са подешавањем | Ручно&Ауто | |
Смер транспортера | Л ~Р или Р ~Л | |
Повер | АЦ220 50/60Хз,5А | |
Називна снага | 380В | |
Комуникација | СМЕМА | |
Тежина | 750Кг | 790Кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.

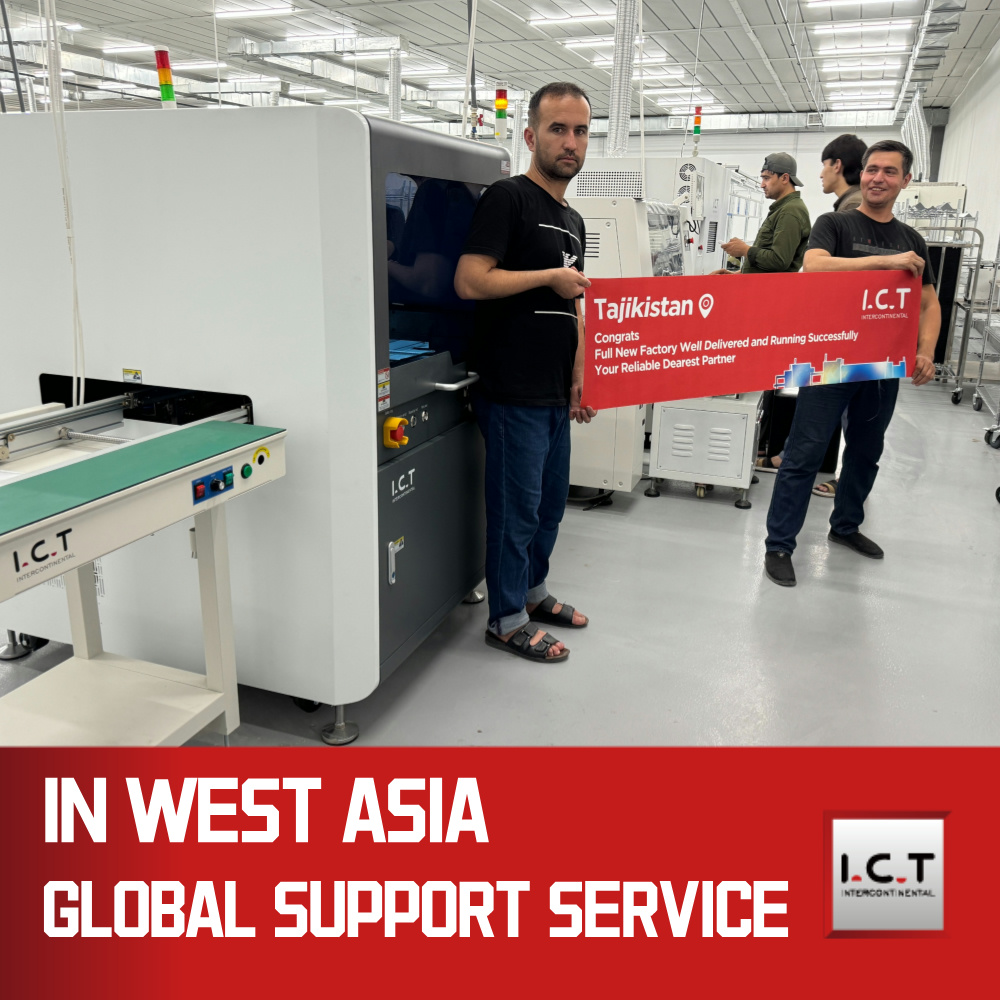

Цустомер Цасес
Видео
Погледајте видео да бисте сазнали како се аутоматизује СМТ Онлине АОИ машина за инспекцију може побољшати ефикасност у СМТ производњи!
Кликните на десно да се распитате --->>
П: Које врсте кварова ИЦТ СМТ АОИ АИ-5146 може да открије?
О: Открива дефекте лемљења, неусклађеност компоненти, проблеме са поларитетом и још много тога.
П: Може ли СМТ АОИ да ради са дуал-раил операцијама?
О: Да, подржава и једноструке и дуал-раил операције са флексибилним опцијама конфигурације.
П: Како СМТ АОИ помаже у побољшању квалитета СМТ производње?
О: АОИ побољшава квалитет коришћењем камера високе резолуције и напредне обраде слике за преглед компоненти и лемних спојева. Брзо и тачно идентификује чак и најмање недостатке, смањујући грешке при ручном прегледу. Систем помаже произвођачима да остваре веће приносе и ниже стопе кварова тако што осигурава да само правилно састављени ПЦБ пређу у следећу фазу производње.
Преглед
СМТ АОИ инспекцијски системи откривају свеобухватан спектар кварова и грешака у склапању ПЦБ-а, помажући и да се смање трошкови прераде и побољшају процеси.
Кликните на десно да се распитате --->>
За СМТ инлине инспекцију пре преливања, пост-рефлов
ИЦТ СМТ Онлине АОИ АИ-5146 је напредна машина за инспекцију за СМТ (Сурфаце Моунт Тецхнологи) производне линије. Снима слике плоче у реалном времену користећи високе прецизне индустријске камере у боји и обрађује их помоћу алгоритма Цонволутион Неурал Нетворк (ЦНН) како би интелигентно проценио дефекте компоненти и лемљења.
Главне карактеристике и функције СМТ Онлине Аои Инспецтион Мацхине:
Висока прецизност и стабилност:
Нуди високе стопе инспекције са ниским стопама лажних аларма, добру стабилност (@6 Сигма, ) и тачност одступања теста мању од ±0,25 мм. Такође компензује искривљење ПЦБ-а.
Напредно осветљење и оптика:
Садржи програмабилни РГБ + В ЛЕД извор осветљења и билатерална телецентрична сочива са малим изобличењем и великом дубином поља.
Брзина инспекције:
Поседује врхунску интелигентну камеру високе прецизности за инспекцију фотографисања, заједно са системом контроле дубоког поравнања за одржавање ултра брзих кретања. Изводи рачунање у реалном времену и планирање путање за ефикасну инспекцију.
Компатибилност МЕС система:
Подаци се чувају у реалном времену и могу се извозити, а камера може аутоматски да чита кодове (бар код и КР код). Пружа потпуне податке за побољшање процеса и праћење производње и може се ефикасно применити у МЕС системима.
Флексибилне процедуре
1. Интелигентно расуђивање: Аутоматски проверите отпор, капацитивност, диоду и друге компоненте.
2. Офлајн програмирање: Подржава програмирање ван мреже. Погодно за модификацију и отклањање грешака.
3. Програмирање на мрежи: Оптимизирајте и прилагодите параметре опреме без заустављања производне линије.
4. Брза промена: Датотеке постојећих формата могу се позвати директно без поновног подешавања.
5. Интуитивно подсећање: СПЦ подсећа на број артикла, погрешан уређај и његов тип са сликама и знаковима.
Снажна интелигентна инспекција
1. Модел је обучен на основу великих података. Висока тачност идентификације компоненти и лима за лемљење.
2. Исправите аларм узрокован превисом компоненти и одступањем лима за лемљење. Смањите лажну узбуну. За нејасне карактеристике, има јаку способност идентификације.
3. Ефикасно прегледајте недостатке без утицаја боје плоче и промене карактера на уређају
4. Инспекција неправилних делова је јака. Аутоматски генерише ИЦ пин инспекцију поље за потврду. Оцените више недостатака помоћу једног поља за потврду.
5. Јака способност генерализације. Девијација уређаја, нормална кроз идентификацију високе прецизности, али благи превис, мала разлика у боји, неправилно распоређени уређаји и друге компликоване ситуације су компатибилни. Тако се може остварити ниска стопа лажних аларма.
Вишеструки режими инспекције
1. Вишеструки режими инспекције могу бити дизајнирани комбиновањем вишеструких начина производње у фабрикама.
2. Подржава режим производње машина са више типова, режим замене материјала и друге режиме.
3. Подржава инспекцију зглобне плоче, подржава мешовиту инспекцију плоча, подржава инспекцију мешаног материјала, подржава више МАРК (укључујући функцију лоше ознаке), подржава А/Б програм за аутоматску идентификацију.
4. Вишеструки сценарији инспекције. Инспекција потпорне плоче са/без учвршћења.
Централизовано управљање и флексибилна услуга
1. Подржава даљинско програмирање, отклањање грешака и управљање. Уштедите време за прелазак. Подржите пресуду један према више.
2. Даљинска регулација, централизовано управљање. Смањите обуставу рада. Повећајте ефикасност производње.
3. Програмирање ван мреже на даљину, што неће утицати на инспекцију.
4. Даљинска подршка. Брз одговор и одржавање.
5. Радна станица са више пресуда остварује пресуду један према више.
Спецификација СМТ Онлине АОИ машине за инспекцију:
Модел | ИЦТ СМТ АОИ АИ-5146 | ИЦТ СМТ АОИ АИ-5146Д |
Мини Цомпонент | 01005цхип,0.3питцх ИЦ и Специал схапед | |
Ресолутион@ФОВ | 10ум@40*30мм | 15ум@40*30мм |
Камера | Интелигентна дигитална индустријска камера од 12М пиксела | |
Ленс | Телецентрично сочиво | |
Светлост | РГБ+В 4 боје интеграл | |
Инспецтион Спеед | 0,23 сец/ФОВ | |
Алгоритам инспекције | ЦНН, контраст боја, препознавање обриса, инспекција одступања, подударање шаблона, поређење карактера, ОЦР итд. | |
Инспекцијски предмет | Компонента: одсутна, преокренута, погрешно поравнање, сломљена, екстра, страна материја, мрље итд. Лем: Недовољно лемљење, прекомерно лемљење, премошћивање, псеудо лемљење итд. Остало: Препознавање бар кода/Препознавање КР кода/ОЦР. | |
Величина ПЦБ-а | 50*50мм~510*460мм (Режим велике плоче: С лева на десно: мак 730*460мм Десно налево: мак 640*460мм) | 50 * 50 мм ~ 510 * 610 мм (операција са једном шином) 50 * 50 мм ~ 510 * 330 мм (рад на две шине) |
Раил | Сингле раил | Дуал раил |
Висина ПЦБ-а | Врх: 25 мм, Дно: 80 мм | Врх: 25 мм, Дно: 30 мм |
ПЦБ Тхицкнесс | 0,3 ~ 6,0 мм | |
ПЦБ Едге | 3.7мм | |
ПЦБ Варпаге | ±3.0мм | |
ПЦБ Веигхт | Мак: 3Кг | |
Висина транспортера | 900±20мм | |
Са подешавањем | Ручно&Ауто | |
Смер транспортера | Л ~Р или Р ~Л | |
Повер | АЦ220 50/60Хз,5А | |
Називна снага | 380В | |
Комуникација | СМЕМА | |
Тежина | 750Кг | 790Кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
Цустомер Цасес
Видео
Погледајте видео да бисте сазнали како се аутоматизује СМТ Онлине АОИ машина за инспекцију може побољшати ефикасност у СМТ производњи!
Кликните на десно да се распитате --->>
П: Које врсте кварова ИЦТ СМТ АОИ АИ-5146 може да открије?
О: Открива дефекте лемљења, неусклађеност компоненти, проблеме са поларитетом и још много тога.
П: Може ли СМТ АОИ да ради са дуал-раил операцијама?
О: Да, подржава и једноструке и дуал-раил операције са флексибилним опцијама конфигурације.
П: Како СМТ АОИ помаже у побољшању квалитета СМТ производње?
О: АОИ побољшава квалитет коришћењем камера високе резолуције и напредне обраде слике за преглед компоненти и лемних спојева. Брзо и тачно идентификује чак и најмање недостатке, смањујући грешке при ручном прегледу. Систем помаже произвођачима да остваре веће приносе и ниже стопе кварова тако што осигурава да само правилно састављени ПЦБ пређу у следећу фазу производње.
