ИЦТ Кс-7100 |Аутоматска Оффлине СМТ ПЦБ машина за рендгенску инспекцију

Учешће у:

I.C.T X-7100 |Аутоматска Оффлине SMT PCB машина за рендгенску инспекцију

I.C.T X-7100 машина за инспекцију има широк спектар примена.Обично се користи у испитивању унутрашње структуре електронских компоненти, уобичајеном мерењу количине празнине ваздушних мехурића, кратком споју отвореног кола, недостатку лемног споја и недостајућем лемљењу, напуклинама страних материја унутра итд.

Модел:
X-7100
Марка:
I.C.T
Код:
X-ray inspection machine

Статус доступности:

Количина:



Упитајте Додај у корпу

I.C.T X-7100 |Аутоматски Оффлине SMT PCB Машина за рендгенску инспекцију

Pреглед

СМТ Оффлине Кс-Раи Кс-7200

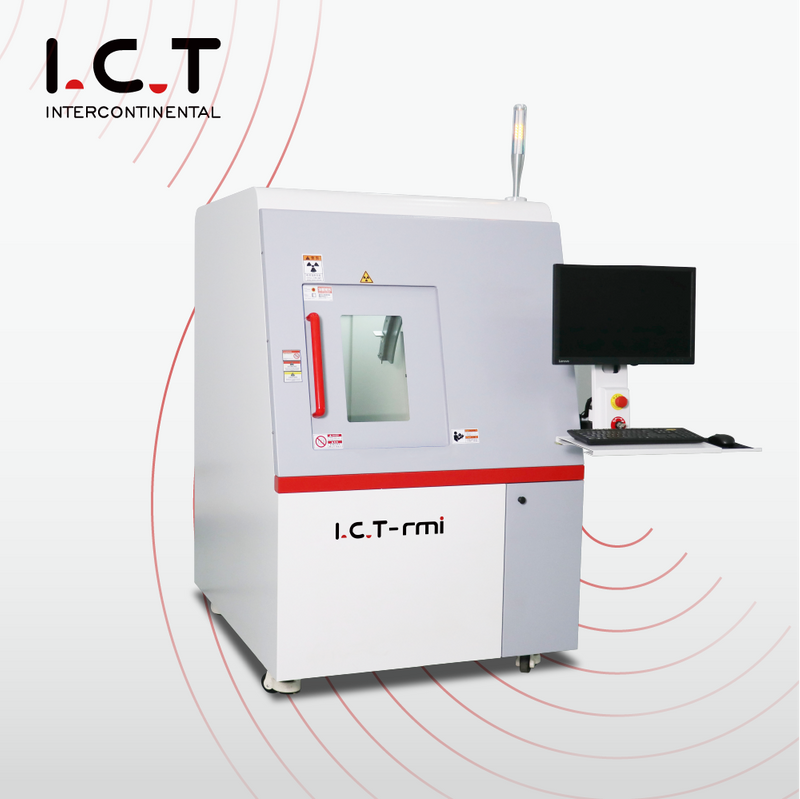

SMT Оффлине X-раи X-7100

I.C.T X-7100 машина за инспекцију има широк спектар примена.Обично се користи у испитивању унутрашње структуре електронских компоненти, уобичајеном мерењу брзине зрачних мехурића, кратком споју отвореног кола, недостатку лемног споја и недостајућем лемљењу, страним материјама

пукотине изнутра итд.

Има карактеристике практичног одржавања и дугог века трајања;једноставан рад, смањујући обуку оператера;висока поновљивост детекције;омогућавајући максимални угао гледања од 60 степени за детекцију узорака и тако даље.

Карактеристике:

1. ЦНЦ програм: аутоматско откривање серије различитих позиција узорака.

2. Функција низа: аутоматско откривање серије узорака са фиксним позицијама и истим размаком.

3. Мерење дужине и ширине: измерите дужину и ширину дела области детекције.

4. Визуелни навигациони интерфејс: прецизно позиционирање положаја детекције.

5. Симулирајте боју: боље посматрајте инспекцијску слику.

6. Мерење мехурића: мерење величине мехурића једним кључем, стопе шупљина и висине пењања калаја.

7. Аутоматско УКЉУЧИВАЊЕ/ИСКЉУЧИВАЊЕ X-РAI светлосне цеви за детекцију узорака у серијама.

8. Опремљен високом стабилношћу и високом прецизношћу рендгенске светлосне цеви.

9. Дигитални X-РAI равни панел високе резолуције.

10. Бина може да прими велики број узорака различитих величина.

11. Опциона ротација од 360° за детекцију узорака.

12. Омогућава посматрање нагиба од 60°.

13. Висока сигурност, са ЕУ ЦЕ сертификатом, Међународним системом управљања квалитетом ИСО и АЕРБ сертификатом за рендгенске снимке.

Контрола џојстика

Контрола програмирања

Опционо: Дигитални ХД X-РAI флат детектор

КСРAI Тубе

Pринцип рада Машина за рендгенску инспекцију

Компјутер контролише интензитет КСРAI цеви коју емитује КСРAI, продире у Тестирани објекат, стиже до детектора, а картица за аквизицију слике конвертује сигнал и шаље га назад у рачунар.

Апликација машине за рендген преглед :

SMT, БГА, PCBA склоп, рутер, литијумска батерија, кабелски свежањ, жичана шипка, дисплеј, осигурач, електронске компоненте, аутомобилски делови, фотонапон, ливење алуминијума, ливење пластике, керамика, друге специјалне индустрије.

Рутер

Жичане шипке

Електронски појас

Електронски сензор

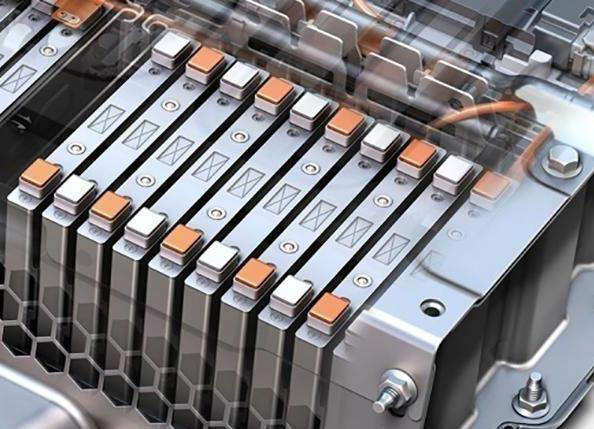

Заштитна плоча батерије

Pриказ

Lитијум батерије

Осигурач

Спецификација машине за рендгенску инспекцију:

Ставка	Модел	I.C.T X-7100
X-Раи Тубе	Тип	Затворена цев
	Волтажа	90кВ
	Електрична струја	200уА
	Pросторна резолуција	5μм
Флат панел	Метода снимања слике	Дигитална слика са равним екраном
	Pрецизност слике	85μм
	А/Д конверзија квантизована вредност густине	16-бит (65536)
	Резолуција	1280*1024пк
	Брзина кадрова при аквизицији	30 ФPS
Систем	Увећање	200к
	Оперативни систем	Виндовс 10
	Снага	АЦ110-220В, 50-60ХЗ, 1200В
	Испитивање радијационе безбедности	<1 уСВ/Х
Структура	Макс.Величина учитавања	540мм*540мм
	Макс.Област инспекције	510мм*510мм
	Макс.Тежина утовара	≤10кг
	Угао ротације платформе	60°
	Димензија	110013601750мм
	Тежина	950кг
	Кретање платформе	Аутоматски / Мануал
