ИЦТ Кс-9200 |СМТ машине за инспекцију Кс-зрака високе резолуције за ПЦБ

Учешће у:

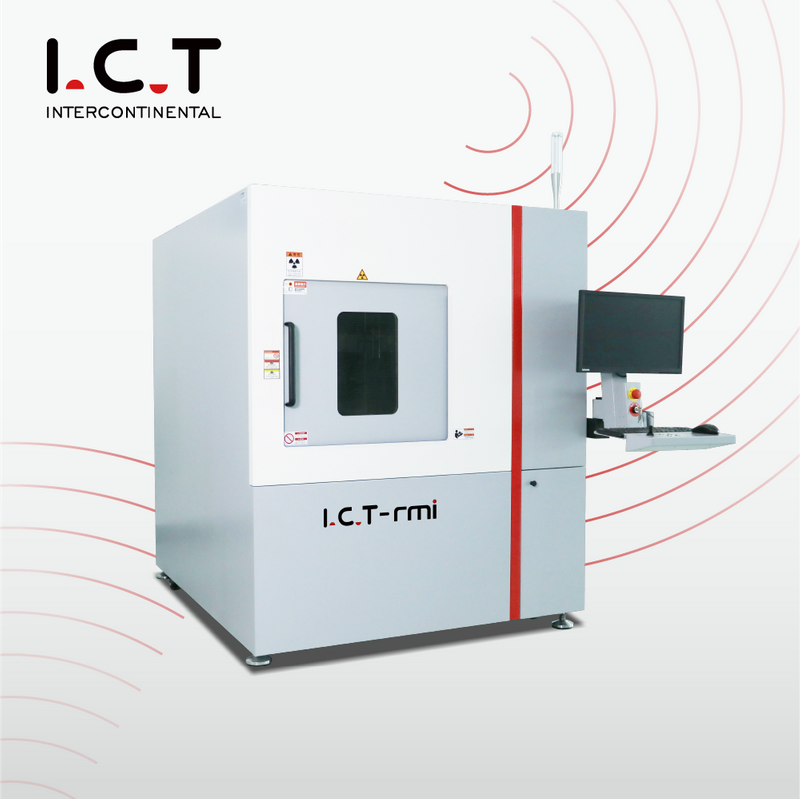

I.C.T X-9200 |SMT машине за инспекцију X-зрака високе резолуције за PCB

X-9200 је дизајниран да обезбеди рендгенско снимање високе резолуције за електронску индустрију.Овај свестрани систем је ефикасан за многе примене у процесу производње PCB-а.Може се користити за откривање чипова и полупроводника интегрисаних кола, укључујући БГА, ИГБТ, флип чип и заваривање PCBA компоненти, LED, ИЦ паковање и друге индустрије за високо прецизно тестирање.

Модел:
X-9200
Марка:
I.C.T
Код:
X-ray inspection machine

Статус доступности:

Количина:



Упитајте Додај у корпу

I.C.T X-9200 |SMT машине за инспекцију X-зрака високе резолуције за PCB

Pреглед

ИЦТ Кс-Раи к-9300

SMT Оффлине X-раи X-9200

Карактеристике рендгенске машине за инспекцију PCB-а:

1. ЦНЦ програм: аутоматско откривање серије различитих позиција узорака;

2. Функција низа: аутоматско откривање серије узорака са фиксним позицијама и истим размаком;

3. Мерење дужине и ширине: измерите дужину и ширину дела области детекције;

4. Визуелни навигациони интерфејс: прецизно позиционирање, КСИ за постизање прецизног померања џојстика;

5. Симулирајте боју: боље посматрајте инспекцијску слику;

6. Мерење мехурића: мерење величине мехурића једним кључем, стопе шупљина и висине пењања калаја;

7. Аутоматски ON/OFФ X-РAI светлосна цев за детекцију узорака у серијама;

8. Опремљен јапанском рендгенском светлосном цеви, тачност детекције може да достигне 1ум;

9. Дигитални X-РAI равни панел високе резолуције;

10. Бина може да прими велики број узорака различитих величина;

11. Опциона ротација од 360° за детекцију узорака;

12. Дозволите посматрање нагиба од 60°;

13. Виндовс навигација, погодно праћење циља;

14. Ергономски дизајн, пријатељски интерфејс човек-машина;

15. Висока сигурност, са ЕУ ЦЕ сертификатом, Међународним системом управљања квалитетом ИСО и АЕРБ сертификатом за рендгенске снимке.

Апликација рендгенске машине за инспекцију PCB-а:

SMT, БГА, CSP, LГА, PОP, СИP, флип чип, LED, ИГБТ, полупроводници, компоненте за паковање, батерија, електронске компоненте, аутомобилски делови,

LЦМ дисплеј модул, друге специјалне индустрије.

ПЦБ Кс-РАИ апликација

Спецификација рендгенске машине за инспекцију PCB-а:

Ставка	Модел	I.C.T X-9200
X-Раи Тубе	Тип	Трансмисивна светлосна цев
	Волтажа	100кв/110кв, 200μА/300μА
	Pросторна резолуција	1μм
Флат панел	Метода снимања слике	Дигитална слика са равним екраном
	Pрецизност слике	76μм
	А/Д конверзија квантизована вредност густине	16бит
	Резолуција	1648*1644пк
	Брзина кадрова при аквизицији	30 ФPS
Систем	Увећање	2500к
	Оперативни систем	Виндовс 10
	Снага	АЦ110-220В, 50-60ХЗ, 1800В
	Испитивање радијационе безбедности	<1 уСВ/Х
Структура	Макс.Величина учитавања	690*685мм
	Макс.Област инспекције	670*665мм
	Макс.Тежина утовара	≤20кг
	Угао ротације платформе	60°
	Димензија	151017701850мм
	Тежина	1800кг
	Кретање платформе	Ручно/Аутоматски
