ДЕЦАН Л2 |САМСУНГ Половни Пцб Смт машински држач за чипове

Учешће у:

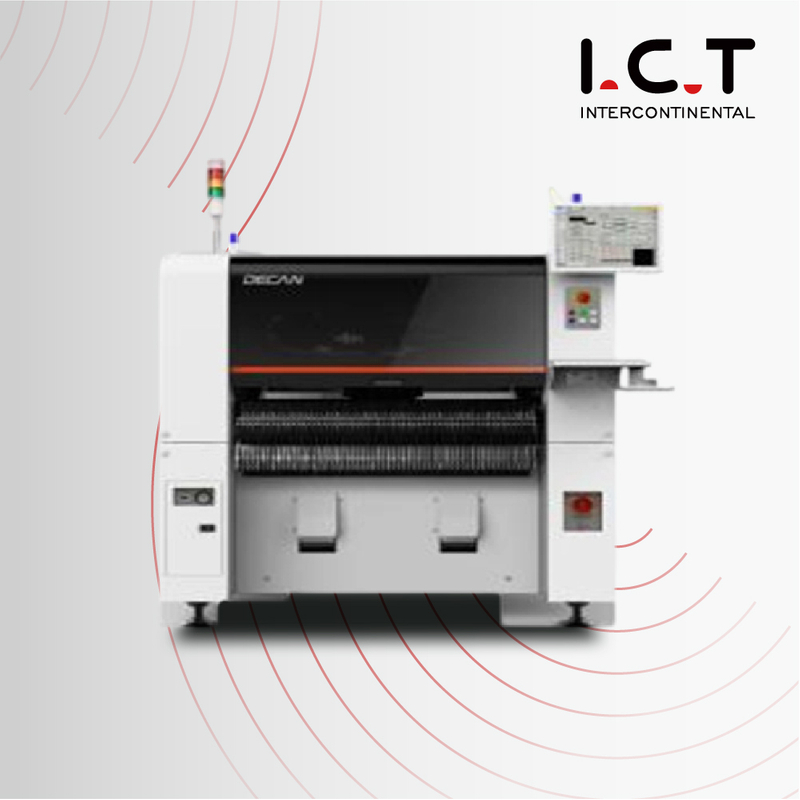

ДЕЦАН Л2 |САМСУНГ Половни Пцб Смт машински држач за чипове

САМСУНГ половни ДЕЦАН Л2 ПЦб Смт машински држач за чипове.Напредни мултифункционални плацер ДЕЦАН Л2 је оптимизован за постављање делова чудног типа, као и ЛЕД диода и ЛЕД сочива

Модел:
ДЕЦАН Л2
Марка:
Samsung

Статус доступности:

Количина:



Упитајте Додај у корпу

САМСУНГ Користи ДЕЦАН Л2 ПЦБ СМТ Машина за монтажу чипова

Увод

САМСУНГ Половна ПЦб Смт машина

ДЕЦАН Л2 СМТ машина

Напредни мултифункционални плацер

Децан линија максимизира продуктивност у вези са Т-решењем, оптимизованим софтвером за интегрисано управљање, и уводи стабилан квалитет.

ДЕЦАН Л2 је оптимизован за постављање делова чудног типа, као и ЛЕД диода и ЛЕД сочива

САМСУНГ половна машина за бирање и постављање

Напредни монтажер чипова

Брза и флексибилна машина за бирање и постављање

Мултифункционални СМТ пласман

Брза флексибилна машина за бирање и постављање

Полован ДЕЦАН Л2 Адванцед Мулти-Фунцтионал Плацер

▶ Брзина: 56.000 ЦПХ (оптимално)
▶ Структура: 2 портала к 6 вретена/глава
▶ Прецизност: ±40μм Цпк≥1.0 (0402 чип)
±30μм Цпк≥1.0 (ИЦ)
▶ Величина делова: 0402~□55мм, Л75 (Х25мм)
▶ Величина ПЦБ-а: Л510кВ460мм (Стандардно)
Д1200кШ460мм (опционо)
▶ Могућност широког руковања деловима
▶ Различити системи преноса ПЦБ-а
▶ Верификовано решење за управљање историјом производње
▶ Постављање велике брзине

Модел	ДЕЦАН С2	ДЕЦАН Ф2	ДЕЦАН Л2
Оф Спиндлес	2 Гантрик10 Спидлес/ Хеад	2 Гантрик10 Спидлес/ Хеад	2 Гантрик6 Спидлес/ Хеад
Брзина постављања	92.000 ЦПХ (оптимално)	80.000 ЦПХ (оптимално)	56.000 ЦПХ (Флиинг Висион, Оптимум)
Висон	Флиинг Висион	Флиинг Висион Стаге Висион (Оптимун)
Прецизност пласмана	±28μм Цпк≥1.0	±40μм Цпк≥1.0
Опсег компоненти	03015 ~ 12 мм (В10 мм)	0402(01005) ~ 16 мм (В10 мм)	0402(01005) ~ 21 мм (В12 мм)
Величина ПЦБ-а	50к40~510к460мм (стандардно) ~610к460мм (опција), ~740к460(Опција) ~810к460мм (опционо), ~1200к460 (опционо)
Конфигурације транспортера	Стандард : 1-2- 1 опција: 1-2-2/2-2-2/2-2-1/1-1-1 Фабричка опција: Једноструки транспортер (Једец Траи 2еа)
Капацитет хранилице	120еа (8мм)
Повер	Напон: 3 фазе АЦ200/208/220/240/380/415В ±10% Фреквенција: 50/60Хз Потрошња енергије: Макс. 5.0кВА
Потрошња ваздуха	50Нл/мин
Тежина	Око 1.800 кг
Спољне димензије (мм)	1.430 (Д) к 1.740 (Д) к 1.485 (В)

* Под оптималним условима које је одредио ХАНВХА ТЕЦХВИН.

Ханвха Изаберите и поставите машину

ФАК:

1. Шта ради СМТ машина?

Технологија површинске монтаже (СМТ) машина, такође позната као машина за подизање и постављање, користи се у производњи електронике за аутоматско постављање компоненти за површинску монтажу (СМД) на штампане плоче (ПЦБ).Прецизно преузима компоненте и поставља их на ПЦБ за лемљење.

2. Шта значи СМТ машина?

СМТ је скраћеница од „Технологија површинског монтирања“. Односи се на процес монтирања електронских компоненти директно на површину ПЦБ-а, за разлику од технологије кроз отворе (ТХТ), где компоненте имају водове који пролазе кроз рупе у ПЦБ-у. .

3. Шта је СМТ процес?

СМТ процес је модерна метода склапања електронике у којој се електронске компоненте монтирају директно на површину ПЦБ-а.Овај процес укључује наношење пасте за лемљење на штампану плочу, коришћење машине за постављање и постављање за прецизно позиционирање СМД компоненти, а затим поновно лемљење како би се створиле електричне везе.

4. Које су методе контроле квалитета СМТ?

Методе контроле квалитета СМТ укључују визуелну инспекцију, проверу пасте за лемљење, аутоматизовану оптичку и рендгенску инспекцију, функционално тестирање и испитивање животне средине како би се осигурали поуздани електронски склопови.
