Офф-лине оптичка инспекција / ПЦБ лемна паста АОИ машина за инспекцију за СМТ линију

Офф-лине аутоматизована машина за оптичку инспекцију високог квалитета, затражите упит одмах!
1.Индустријска камера
2.Телецентрична сочива
3.Гранитна платформа и оквир
4. Цео ФОВ Ассист Поситион
  • ИЦТ-В8

  • I.C.T

  • aoi inspection

Статус доступности:
Количина:

Офф-лине оптичка инспекција / ПЦБ лемна паста АОИ машина за инспекцију за СМТ линију

Преглед


Аутоматизована опрема за оптичку инспекцију

Офф Лине АОИ В8 Увод:

За СМТ пре-рефлов, пост-рефлов инлине инспекцију.

Гранитна платформа, значајно побољшава прецизност и стабилност машине.

Програмабилни РГБ+В ЛЕД извор осветљења.

Телецентрично сочиво са константним увећањем и ниским одзивом на изобличење на високу компонену.



Карактеристике:
1. Функција аутоматског прикупљања и складиштења ЛОГ, функција упозорења/аларма НГ, даљинско програмирање и отклањање грешака.
2. Способност инспекције: недовољна, кратка, отвор за увлачење, игла за покривање лемљења, контаминација, неусклађеност, део који недостаје, искривљен, билборд, монтажа
са стране, превртање, погрешан део, оштећен, плутајући, поларитет, псеудо лемљење, празан лем, превише лепка итд.
3. Перфецт СПЦ прикупља НГ информације ван мреже и аутоматски генерише све врсте производних табела.
4. Функција зрелог контролног центра, јасан софтверски интерфејс.
5. Добра стабилност (ГР&Р<10% @6 Сигма, ЦПК>1,33 (Тачност одступања теста мања од ±0,25 мм.
6. Померање камере, фиксиран транспортер током теста.
7. Компензација искривљености ПЦБ-а: укупна калибрација компензације марке, компензација оквира положаја компоненте.





Аои оптичка инспекција



Гранитна платформа и оквир

Обезбедити стабилност опреме и доследност дељења програма између машина



Аои опрема


Индустријска камера+телецентрично сочиво

Инспекција лемних спојева високе компоненте није погођена јер нема ефекта сенке у целом видном пољу.


Оптички инспекцијски систем


Цео ФОВ Ассист позиција

Висока способност детекције на компонентама које нису изложене (БГА, итд.) или делимично заштићене компоненте

Аутоматизована машина за оптичку инспекцију

Модел ИЦТ-В8 ИЦТ-В8КСЛ
FOV 15у(38,4*28,8мм)
Камера Интелигентна дигитална индустријска камера од 5М пиксела
Ленс Телецентрично сочиво
Светлост 4 боје прстенасто ЛЕД светло, РГБ+В
Инспекцијски предмет Тест компоненти, тест лемљења
Мини Цомпонент 03015 чип, ИЦ 0.3 питцх и специјалног облика
Оперативни систем Виндовс 7
Величина ПЦБ-а 50*50~430*330мм 50*50~650*510мм
ПЦБ Тхицкнесс 0,3 ~ 6,0 мм
ПЦБ Варпаге ±3.0мм
ПЦБ Веигхт Макс: 10 кг
Висина ПЦБ-а Врх: 25-60 мм, Дно: 25-80 мм подесиво
Кс/И возач АЦ серво драјвер, тачност понављања 0,01 мм
Платформа Гранит
Повер АЦ220 50/60Хз,2.5А
Комуникација СМЕМА
Тежина 500Кг 600Кг
Димензија 880 * 1170 * 1350 мм (без светла) 1080 * 1470 * 1370 мм (без светла)

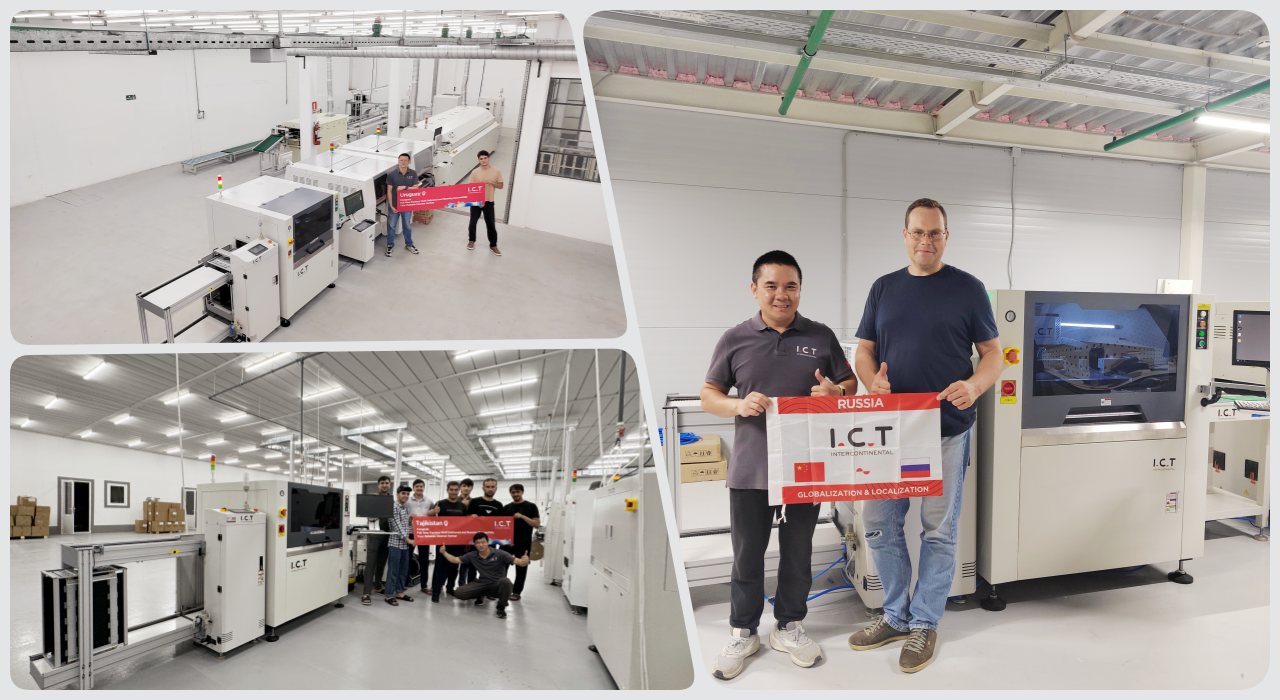

Успешно искуство:
Клијент ИЦТ-а у 35 земаља широм света
1. Помагали смо купцима да изграде много нових фабрика широм света.
2. Обука више од 500 стручњака и техничара за купце.
3. Постао је најпоузданији кинески партнер за вас.


Fили СМТ фабричко подешавање, можемо да урадимо за вас:
1. Пружамо потпуно СМТ решење за вас
2. Нудимо основну технологију са нашом опремом
3. Пружамо најпрофесионалнију техничку услугу
4. Имамо богато искуство у подешавању СМТ фабрике
5. Можемо решити било које питање о СМТ

Аои аутоматизована оптичка инспекција

Аои Систем

Начин паковања:
Стандардно дрвено кућиште са вакуум пакетом


Начин испоруке:
1. Ваздушним путем, за узорак и мали пакет, међународни експрес као што су ДХЛ, УПС, ЕМС...
2. По мору, за велики пакет и количину;
3. Други начини по жељи купца.

Време испоруке:
25-35 дана
