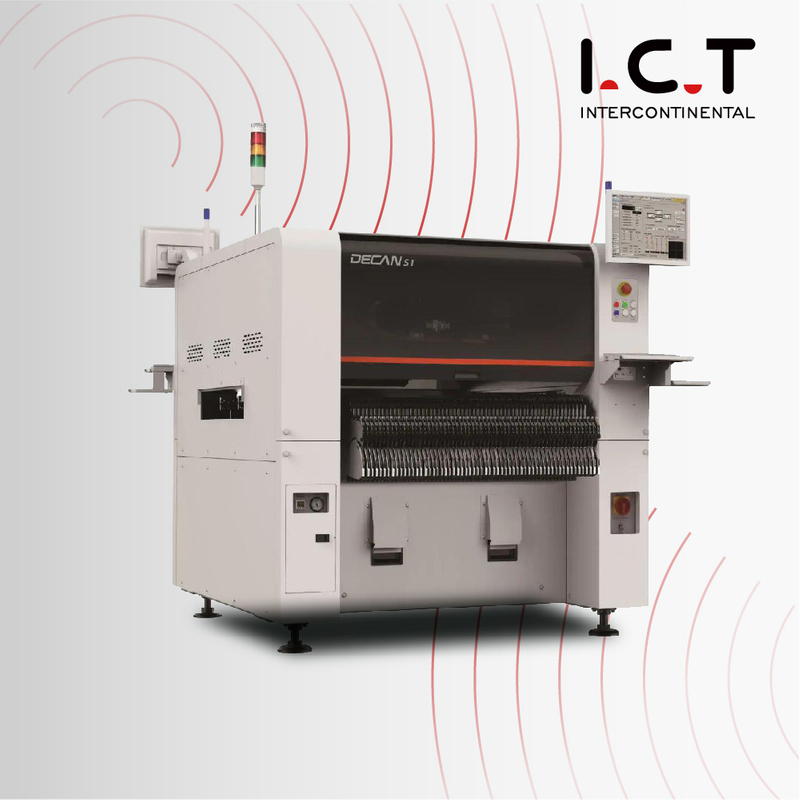

ДЕЦАН С1
I.C.T
Статус доступности: | |
---|---|
Количина: | |
Увод
Нова генерација држача чипова средње брзине
Као уређај за монтажу чипова који је развијен фокусирајући се на видљива побољшања, један од три главна индекса, овај уређај за монтирање чипова пружа оптималну продуктивност неопходну за серијску производњу.
• Побољшава стварну продуктивност
• Побољшава квалитет пласмана
• Смањује стопу губитка
Највеће перформансе међу монтажерима чипова исте класе
Највећа применљивост држача чипова средње брзине на штампане плоче
• 510 к 510 мм (стандардно) / 1500 к 460 мм (опционо)
– Могућа производња ПЦБ-а до 1.500 мм (Д) к 460 мм (Ш) величине
Проширује опсег препознавања компоненти помоћу камере високих пиксела
• Камера за летење може препознати све чипове од 03015 ~ 16 мм
Побољшава брзину истовременог преузимања
• Аутоматски распоређује позиције џепова кроз комуникацију између машине и улагача
Побољшава брзину постављања компоненте необичног облика
• Повећава брзину за приближно 25% оптимизацијом секвенце покрета коју препознаје камера за фиксирање
Стабилно поставља микрочипове
Препознаје центар млазница
• Побољшава стопу губитка микрочипа и квалитет постављања спречавајући појаву цурења ваздуха
Калибрација времена рада
• Одржава тачност постављања извођењем аутоматске калибрације током производње
Аутоматско одржавање спречава грешке при преузимању и одржава квалитет постављања*
• Мери пнеуматски притисак и брзину протока млазнице и осовине
• Високим притиском уклања стране материјале на млазници и осовини
пробијање звучног зида
Повећана погодност рада
Смањује време подучавања велике компоненте необичног облика
• Проширени ФОВ фиксне камере: 7,5 мм → 12мм
– Смањује време за подучавање тачке преузимања/постављања компоненте и побољшава практичност подучавања
Одржава координату преузимања заједничког хранилице
• Када мењате модел, скраћује време промене модела тако што ће пратити информације о преузимању сличног модела
Обједињује ниво осветљења компоненти чипа
• Заједничким подешавањем исте вредности осветљења, минимизира време промене осветљења, уклања девијацију продуктивности машине и побољшава погодност управљања ДБ дела
Подршка компоненте више произвођача *
• Могуће је управљати истим компонентама које испоручују два добављача у једном називу дела, тако да је могуће континуирано обављати производњу без промене ПЦБ програма за компоненте које испоручују различити добављачи
Лако подучава компоненте великих димензија (панорамски приказ)
• Обавља подељено препознавање компоненте велике величине која је ван
опсега препознавања камере (ФОВ) и спаја подељене слике компоненти у једну слику пре приказивања.
– Лако подучава позицију подизања/постављања компоненте велике величине
Модел | ДЕЦАН С1 | |
Алигнмент | Фли Цамера + Фик Цамера | |
Број вретена | 10 вретена к 1 портал | |
Брзина постављања | 47.000 ЦПХ (оптимално) | |
Постављање Прецизност | ±28μм @ Цпк≥ 1.0 | |
Опсег компоненти | Фли Цамера | 03015 ~ □ 16мм фиксна камера |
42мм ~ □55мм (МФОВ) Л55мм ~ Л75мм конектор (МФОВ) | ||
Макс.Висина | 10 мм (Фли), 15 мм (Фик) | |
Величина ПЦБ-а (мм) | Мин. | 50 (Д) к 40 (Ш) |
Макс. | 510 (Д) к 510 (Ш) Опција~ Макс.1500 (Д) к 460 (Ш) | |
Дебљина ПЦБ-а (мм) | 0,38 ~ 4,2 | |
Капацитет хранилице (стандард 8мм) | 60еа / 56еа (Фиксна база за напајање / Прикључна колица) 120еа / 112еа (Фиксна база за напајање / Прикључна колица) - опција | |
Корисност | Снага | 3-фазни АЦ200 / 208 / 220 / 240 / 380 / 415 В Макс.3.5кВА |
Потрошња ваздуха | 5,0~7,0 кгф/цм2 50Нℓ/мин (вакуум пумпа) | |
Тежина (кг) | Прибл.1,600 | |
Спољне димензије (мм) | 1.430 (Д) к 1.740 (Д) к 1.485 (В) |
Увод
Нова генерација држача чипова средње брзине
Као уређај за монтажу чипова који је развијен фокусирајући се на видљива побољшања, један од три главна индекса, овај уређај за монтирање чипова пружа оптималну продуктивност неопходну за серијску производњу.
• Побољшава стварну продуктивност
• Побољшава квалитет пласмана
• Смањује стопу губитка
Највеће перформансе међу монтажерима чипова исте класе
Највећа применљивост држача чипова средње брзине на штампане плоче
• 510 к 510 мм (стандардно) / 1500 к 460 мм (опционо)
– Могућа производња ПЦБ-а до 1.500 мм (Д) к 460 мм (Ш) величине
Проширује опсег препознавања компоненти помоћу камере високих пиксела
• Камера за летење може препознати све чипове од 03015 ~ 16 мм
Побољшава брзину истовременог преузимања
• Аутоматски распоређује позиције џепова кроз комуникацију између машине и улагача
Побољшава брзину постављања компоненте необичног облика
• Повећава брзину за приближно 25% оптимизацијом секвенце покрета коју препознаје камера за фиксирање
Стабилно поставља микрочипове
Препознаје центар млазница
• Побољшава стопу губитка микрочипа и квалитет постављања спречавајући појаву цурења ваздуха
Калибрација времена рада
• Одржава тачност постављања извођењем аутоматске калибрације током производње
Аутоматско одржавање спречава грешке при преузимању и одржава квалитет постављања*
• Мери пнеуматски притисак и брзину протока млазнице и осовине
• Високим притиском уклања стране материјале на млазници и осовини
пробијање звучног зида
Повећана погодност рада
Смањује време подучавања велике компоненте необичног облика
• Проширени ФОВ фиксне камере: 7,5 мм → 12мм
– Смањује време за подучавање тачке преузимања/постављања компоненте и побољшава практичност подучавања
Одржава координату преузимања заједничког хранилице
• Када мењате модел, скраћује време промене модела тако што ће пратити информације о преузимању сличног модела
Обједињује ниво осветљења компоненти чипа
• Заједничким подешавањем исте вредности осветљења, минимизира време промене осветљења, уклања девијацију продуктивности машине и побољшава погодност управљања ДБ дела
Подршка компоненте више произвођача *
• Могуће је управљати истим компонентама које испоручују два добављача у једном називу дела, тако да је могуће континуирано обављати производњу без промене ПЦБ програма за компоненте које испоручују различити добављачи
Лако подучава компоненте великих димензија (панорамски приказ)
• Обавља подељено препознавање компоненте велике величине која је ван
опсега препознавања камере (ФОВ) и спаја подељене слике компоненти у једну слику пре приказивања.
– Лако подучава позицију подизања/постављања компоненте велике величине
Модел | ДЕЦАН С1 | |
Алигнмент | Фли Цамера + Фик Цамера | |
Број вретена | 10 вретена к 1 портал | |
Брзина постављања | 47.000 ЦПХ (оптимално) | |
Постављање Прецизност | ±28μм @ Цпк≥ 1.0 | |
Опсег компоненти | Фли Цамера | 03015 ~ □ 16мм фиксна камера |
42мм ~ □55мм (МФОВ) Л55мм ~ Л75мм конектор (МФОВ) | ||
Макс.Висина | 10 мм (Фли), 15 мм (Фик) | |
Величина ПЦБ-а (мм) | Мин. | 50 (Д) к 40 (Ш) |
Макс. | 510 (Д) к 510 (Ш) Опција~ Макс.1500 (Д) к 460 (Ш) | |
Дебљина ПЦБ-а (мм) | 0,38 ~ 4,2 | |
Капацитет хранилице (стандард 8мм) | 60еа / 56еа (Фиксна база за напајање / Прикључна колица) 120еа / 112еа (Фиксна база за напајање / Прикључна колица) - опција | |
Корисност | Снага | 3-фазни АЦ200 / 208 / 220 / 240 / 380 / 415 В Макс.3.5кВА |
Потрошња ваздуха | 5,0~7,0 кгф/цм2 50Нℓ/мин (вакуум пумпа) | |
Тежина (кг) | Прибл.1,600 | |
Спољне димензије (мм) | 1.430 (Д) к 1.740 (Д) к 1.485 (В) |
Постигните прецизност и брзину у склапању електронике помоћу нашег решења високих перформанси.Искористите свестрану компатибилност компоненти, напредну инспекцију вида и рад прилагођен кориснику.Подигните свој производни процес и останите конкурентни у електронској индустрији уз Самсунгову СМТ технологију.
Контактирајте нас данас да сазнате више!
ФАК:
1. Шта је монтажер чипа?
Монтажа чипа, такође позната као машина за подизање и постављање, је аутоматизовани уређај који се користи у производњи електронике.Он прецизно преузима електронске компоненте, као што су уређаји за површинску монтажу (СМД), и поставља их на штампане плоче (ПЦБ) током процеса монтаже технологије површинске монтаже (СМТ).
2. Шта је чип за површинску монтажу?
Чип за површинску монтажу, који се често назива и уређај за површинску монтажу (СМД) или компонента чипа, је минијатурна електронска компонента дизајнирана за површинску монтажу директно на ПЦБ.Ове компоненте су обично мање и лакше од својих парњака кроз отворе и залемљене су на површину ПЦБ-а.
3. Шта је површинска монтажа у електротехници?
Површинска монтажа у електротехници се односи на метод монтирања електронских компоненти директно на површину штампане плоче (ПЦБ).Овај приступ елиминише потребу за рупама (пролазним рупама) у ПЦБ-у, а компоненте су залемљене директно на површину ПЦБ-а, што резултира компактнијим и ефикаснијим процесом монтаже.Технологија површинске монтаже (СМТ) постала је стандард у савременој производњи електронике.
Постигните прецизност и брзину у склапању електронике помоћу нашег решења високих перформанси.Искористите свестрану компатибилност компоненти, напредну инспекцију вида и рад прилагођен кориснику.Подигните свој производни процес и останите конкурентни у електронској индустрији уз Самсунгову СМТ технологију.
Контактирајте нас данас да сазнате више!
ФАК:
1. Шта је монтажер чипа?
Монтажа чипа, такође позната као машина за подизање и постављање, је аутоматизовани уређај који се користи у производњи електронике.Он прецизно преузима електронске компоненте, као што су уређаји за површинску монтажу (СМД), и поставља их на штампане плоче (ПЦБ) током процеса монтаже технологије површинске монтаже (СМТ).
2. Шта је чип за површинску монтажу?
Чип за површинску монтажу, који се често назива и уређај за површинску монтажу (СМД) или компонента чипа, је минијатурна електронска компонента дизајнирана за површинску монтажу директно на ПЦБ.Ове компоненте су обично мање и лакше од својих парњака кроз отворе и залемљене су на површину ПЦБ-а.
3. Шта је површинска монтажа у електротехници?
Површинска монтажа у електротехници се односи на метод монтирања електронских компоненти директно на површину штампане плоче (ПЦБ).Овај приступ елиминише потребу за рупама (пролазним рупама) у ПЦБ-у, а компоненте су залемљене директно на површину ПЦБ-а, што резултира компактнијим и ефикаснијим процесом монтаже.Технологија површинске монтаже (СМТ) постала је стандард у савременој производњи електронике.
