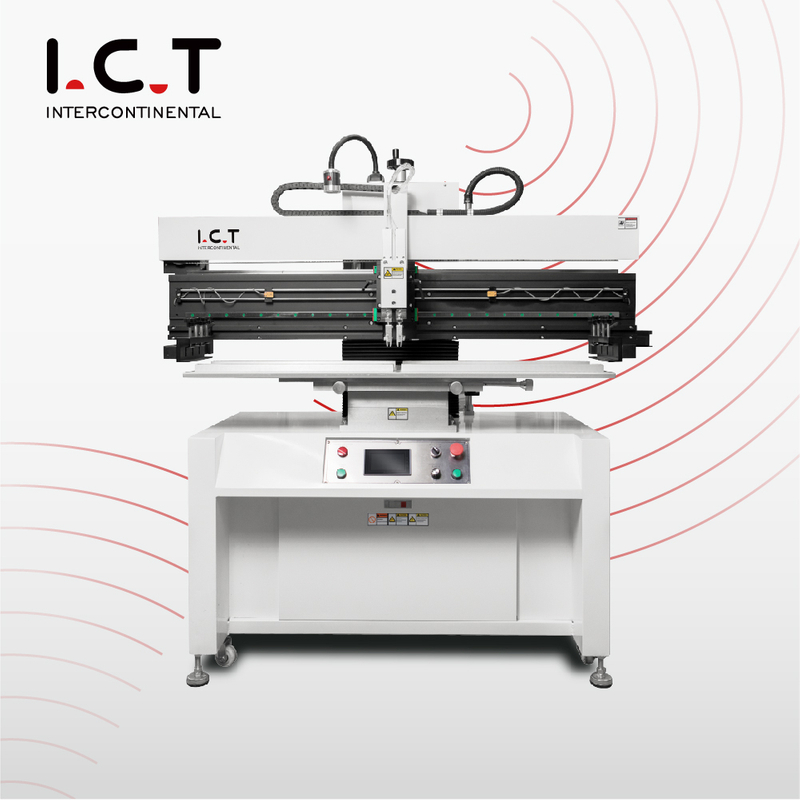

ИЦТ-П12 |Високопрецизни полуаутоматски СМТ штампач шаблона у СМД монтажној линији

Учешће у:

ИЦТ-П12 |Високопрецизни полуаутоматски СМТ штампач шаблона у СМД монтажној линији

ИЦТ-П1200 Полуаутоматски штампач шаблона је штампач за лемљење високе прецизности за штампане плоче.СМТПродукциона линија за 1.2м ЛЕД ПЦБ плочу
Максимална величина ПЦБ-а: 1200 * 350 мм

Модел:
ИЦТ-П12
Марка:
I.C.T

Статус доступности:

Количина:



Упитајте Додај у корпу

ИЦТ |Високопрецизни полуаутоматски СМТ штампач шаблона у СМД монтажној линији

Преглед

Увести:

1. Коришћењем линеарних водича, који одговарају брзини погона мотора, обезбедите стабилност и прецизност штампања.

2. Притисак сечива и брзина штампања су подесиви, прецизни манометар, дисплеј контролера брзине.

3. Систем сечива за вешање чини штампање равномернијим.

4. Модуларна универзална клупа, напрстак насумично постављање, лака конверзија.

5. Са уређајем за поравнање за ПЦБ плочу и оквир.

6. Радите са једностраним и двостраним ПЦБ плочама.

7. Руке челичног оквира могу се подесити за различите величине од 370 * 470 мм до 1500 * 350 мм.

8. Аутоматско штампање, стабилан и ефикасан квалитет штампе.

Карактеристике:

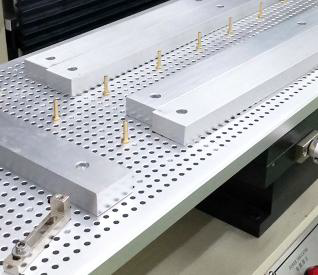

Систем платформе

Затик и потпорни блок морају бити погодни за различите једностране

и двострани ПЦБ, а пин различитих величина ће бити прикладан

за различите рупе за ПЦБ.рад једноставан, позиционирање је

тачна, а фиксна позиција је флексибилна и подесива.

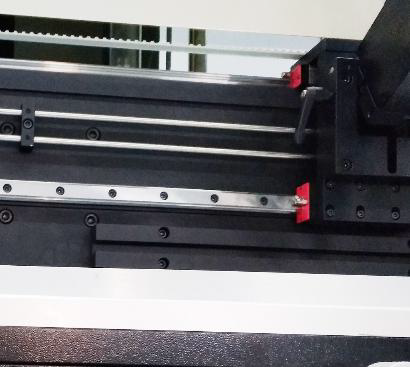

Погонски систем

Увезени корачни мотор, тајванска прецизна водилица осигурава

стабилност, систем рагала се може подићи ручно, погодно за

додајте пасту за лемљење и операцију чишћења, гранични сензор је флексибилан

прилагођавање како би се смањила транспортна путовања.

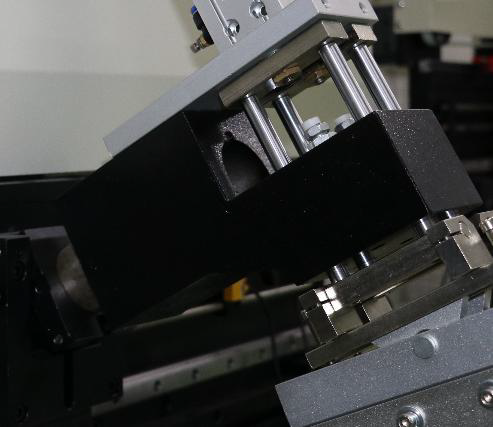

Систем штампања

Директна веза конструкције рагала. Рагало је

независно контролисан са два цилиндра високе прецизности како би се осигурало

прецизан и стабилан притисак. Двоструке клизне шине за позиционирање

обезбеди тачност и стабилност брисача.

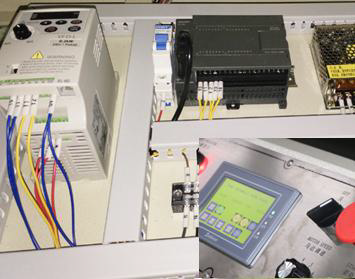

Контролни систем

Рад са екраном осетљивим на додир, пријатељски енглески ММИ интерфејс, подучавање и

навигациона функција.Режим рада: ручни, полуаутоматски и

потпуно аутоматски .Основни контролни делови усвајају увезени висококвалитетни

брендова како би се осигурала стабилност и рад штампача.

Спецификација

Модел	П3	П6	П12	П15
Прецизност	+/- 0,05 мм	+/- 0,05 мм	+/- 0,05 мм	+/- 0,05 мм
Величина ПЦБ-а	300 к 350 мм	600 к 350 мм	1200 к 350 мм	1500 к 350 мм
Величина платформе	320 к 400 мм	700 к 400 мм	1350 к 400 мм	1650 к 400 мм
Величина шаблона (мм)	370470-550650	370470-550650	370470-1500650	370470-1750650
ПЦБ Тхицкнесс	0,2 - 6 мм	0,2 - 6 мм	0,2 - 6 мм	0,2 - 6 мм
Шаблона Позиционирање	Упутство	Упутство	Упутство	Упутство
Време циклуса	< 10 сек.	< 10 сек.	< 12 сек.	< 12 сек.
Потрошња струје	200 В	200 В	220 В	220 В
Напајање	1 -ПХ, 220ВАЦ 50/60ХЗ	1 -ПХ, 220ВАЦ 50/60ХЗ	1 -ПХ, 220ВАЦ 50/60ХЗ	1 -ПХ, 220ВАЦ 50/60ХЗ
Притисак ваздуха	4,5-6 кг/цм	4,5-6 кг/цм	4,5-6 кг/цм	4,5-6 кг/цм
Скуеегее Спеед	0-200мм/сец	0-1200мм/сец	0-200мм/сец	0-200мм/сец
Димензија	850к750к1650 мм	1050к750к1650 мм	1660к750к1650 мм	2100к750к1650 мм
Тежина	280 Кг	300 Кг	356 Кг	430 Кг
Скуеегее Ленгтх	250мм	250мм	250мм	250мм
Висина платформе	950мм	950мм	950мм	950мм
Опција: Посебна величина се може прилагодити

* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.

ФАК:

1. Шта је полуаутоматски СМТ штампач шаблона за екран?

Одговор: Полуаутоматски СМТ штампач шаблона за екран је специјализована машина дизајнирана за прецизну примену пасте за лемљење или лепка на штампане плоче (ПЦБ) у индустрији производње електронике.Нуди равнотежу између аутоматизације и контроле оператера, што га чини идеалним избором за различите СМТ процесе монтаже.

2. Како функционише полуаутоматски СМТ штампач шаблона за екран?

Ова машина користи полуаутоматски процес где оператер учитава ПЦБ и поравнава га са шаблоном.Штампач затим прецизно наноси пасту за лемљење или лепак на ПЦБ кроз шаблон.Полуаутоматски аспект омогућава интервенцију оператера када је то потребно за фина подешавања.

3. Које су предности коришћења полуаутоматског СМТ штампача са шаблонима?

Прецизност: Нуди прецизно наношење пасте за лемљење, смањујући дефекте у СМТ монтажи.
Свестраност: Погодно за широк спектар величина и дизајна ПЦБ-а.
Исплативост: успоставља равнотежу између аутоматизације и ручне контроле, што га чини исплативим за различите количине производње.
Контрола оператера: Оператери могу фино да подесе процес поравнања и штампања за сложене или прилагођене ПЦБ-е.

4. Да ли је за коришћење овог штампача потребна обука оператера?

Да, препоручује се обука оператера како би се осигурали оптимални резултати.Обука обично обухвата рад машине, поравнавање шаблона, руковање пастом за лемљење и процедуре одржавања.

5. Које одржавање је потребно за полуаутоматски СМТ штампач шаблона за екран?

Рутинско одржавање укључује чишћење шаблона, осигуравање исправне конзистенције пасте за лемљење и редовне провере хабања.Детаљна упутства за одржавање могу се наћи у упутству за употребу машине.

6. Да ли овај штампач може да поднесе пасту за лемљење без олова?

Да, већина полуаутоматских СМТ штампача за екранске шаблоне је дизајнирана да ради са пастом за лемљење без олова, обезбеђујући усклађеност са еколошким прописима и индустријским стандардима.

7. Које факторе треба да узмем у обзир при избору полуаутоматског СМТ штампача за екранске шаблоне?

Узмите у обзир факторе као што су компатибилност величине ПЦБ-а, брзина штампања, тачност, лакоћа коришћења и репутација произвођача када бирате прави штампач за ваше специфичне производне потребе.

8. Где могу да нађем реномиране добављаче или произвођаче полуаутоматских СМТ штампача за екранске шаблоне?

Угледни добављачи и произвођачи могу се пронаћи преко сајмова у индустрији, онлајн каталога електронске опреме и препорука професионалаца у области производње електронике.
