ИЦТ-П6
I.C.T
| Количина: | |
|---|---|

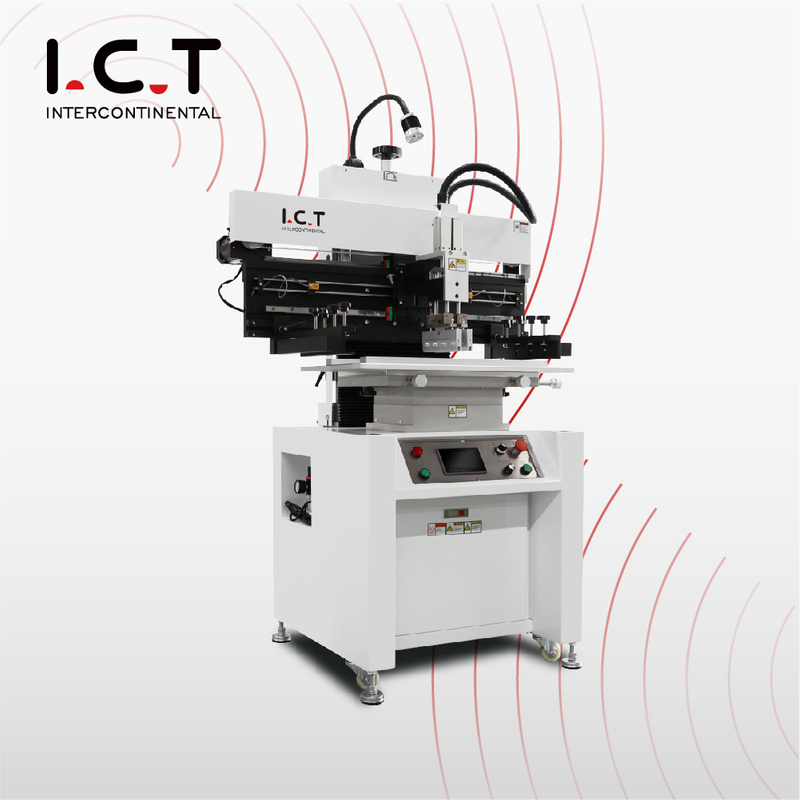

| Високо прецизна ИЦТ-П6 машина за штампање пасте за лемљење
ИЦТ-П6 Полуаутоматска СМД машина за штампање лемне пасте користи тајванске ТБИ линеарне вођице и јапанске Омрон сензоре за закључавање тачности понављања од ±0,05 мм чак и након милиона циклуса. Двоструки независни цилиндри високе прецизности плус двоструке клизне шине одржавају притисак уједначеним по целој шаблони. Модуларна платформа од 700×400 мм са насумично одабраним иглама за напрстак рукује једностраним или двостраним штампаним плочама дебљине 0,2-6 мм и мења величину за неколико секунди. Енглески екран осетљив на додир са функцијом подучавања нуди ручне, полуаутоматске и потпуно аутоматске режиме. Време циклуса остаје испод 10 секунди, што овај СМТ штампач чини савршеним за ЛЕД осветљење, потрошачку електронику, аутомобилске модуле и производњу средње количине великих мешавина.
| Значајка
Универзалне игле и потпорни блокови одговарају сваком шаблону рупа на једностраним или двостраним штампаним плочама – различите величине игле чине позиционирање једноставним, прецизним и потпуно подесивим за неколико минута. Увезени САНИО/Леадсхине корачни мотор упарен са тајванском ТБИ прецизном водилицом у потпуности уклања вибрације. Систем брисача се подиже ручно за брзо пуњење и чишћење пасте за лемљење. Сензори ограничења аутоматски скраћују пут и штите механичке делове. Ова комбинација даје полуаутоматском СМТ штампачу шаблона чврсту стабилност, нулти офсет и савршене резултате штампања у сваком циклусу на плочама од 600 мм.
Структура брисача са директним повезивањем користи два независна СМЦ/ФЕСТО цилиндра и двоструке клизне позиционе шине за контролу притиска унутар толеранције од 0,01 мм. Дизајн ламела за вешање распршује пасту равномерније него системи са једним брисачем. Екран осетљив на додир са пријатељским енглеским ММИ нуди режим учења, навигацију и три опције рада. Основни делови Омрон-а, Делта, ИГУС-а и Самкоон-а омогућавају да СМД штампач шаблона ради 24/7 са скоро нултом стопом кварова, минималним трошковима одржавања и максималним радним временом за растуће фабрике.
| Спецификација
| Модел | П3 | П6 | П12 | П15 |
| Тачност | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| Величина ПЦБ-а | 300 к 350 мм | 600 к 350 мм | 1200 к 350 мм | 1500 к 350 мм |
| Величина платформе | 320 к 400 мм | 700 к 400 мм | 1350 к 400 мм | 1650 к 400 мм |
| Величина шаблоне (мм) | 370 * 470-550 * 650 | 370 * 470-550 * 650 | 370 * 470-1500 * 650 | 370 * 470-1750 * 650 |
| Дебљина ПЦБ-а | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм |
| Позиционирање шаблона | Приручник | Приручник | Приручник | Приручник |
| Време циклуса | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Потрошња енергије | 200 В | 200 В | 220 В | 220 В |
| Напајање | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ |
| Притисак ваздуха | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм |
| Скуеегее Спеед | 0-200мм/сец | 0-1200мм/сец | 0-200мм/сец | 0-200мм/сец |
| Димензија | 850к750к1650 мм | 1050к750к1650 мм | 1660к750к1650 мм | 2100к750к1650 мм |
| Тежина | 280 Кг | 300 кг | 356 Кг | 430 Кг |
| Скуеегее Ленгтх | 250мм | 250мм | 250мм | 250мм |
| Висина платформе | 950 мм | 950 мм | 950 мм | 950 мм |
| Опција: посебна величина се може прилагодити | ||||
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме СМТ линије
ИЦТ висококвалитетна ПЦБА производна линија садржи напредну опрему за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
Проверава интегритет унутрашњег лемног споја и открива скривене недостатке. | |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| Машина за сечење ПЦБ-а | Исеците ПЦБА у коначни производ |
| Опрема за сљедивост | Записује и прати производне податке: Машина за ласерско обележавање /Постављање етикета/Инкјет штампач |
| Студија случаја успеха купаца – Саудијска Арабија ЛЕД фабрика
2025. године, купац из Саудијске Арабије који производи ЛЕД сијалице наручио је комплетну СМТ линију укључујући ИЦТ-П6 машину за штампање лемне пасте, ЈУКИ РС-1Р пицк-анд-плаце и Л8 рефлов пећ. Два ИЦТ инжењера су долетела у фабрику, завршили инсталацију за два дана и обучавали локални тим пуних седам дана. Линија је почела масовну производњу следећег дана са савршеним квалитетом штампе на ЛЕД панелима од 600 мм и без дефеката. Купац је био изузетно задовољан стабилним перформансама, пажљивим дрвеним паковањем које је стигло неоштећено и муњевитом инжењерском подршком која им је уштедела недеље времена за отклањање грешака.
| Глобална услуга и подршка за обуку
ИЦТ пружа праву услугу „кључ у руке“ на једном месту: бесплатан дизајн линије, фабрички тест прихватања, професионална поморска/ваздушна испорука, инсталација на лицу места, 7-10 дана практична обука, једногодишњи бесплатни резервни делови, доживотна даљинска подршка преко ВеЦхат-а/ТеамВиевер-а, оптимизација процеса и будући предлози за надоградњу. Наших 20 искусних инжењера опслужује 72 земље са 4-сатном гаранцијом одговора, 24/7 на мрежи. Свака машина за штампање пасте за лемљење пролази 48-часовни тест старења при пуном оптерећењу плус 100% инспекцију функције у нашој фабрици од 12.000 м⊃2; са сертификатом ИСО9001. Купци уживају у покретању без ризика, краћем времену застоја, већем приносу и истинском дугорочном партнерству које расте заједно са њиховим пословањем.
| Рецензије купаца
Више од 1600 фабрика у 72 земље верују ИЦТ комплетним решењима на једном месту и моћној глобалној техничкој подршци. Они воле нашу услугу по принципу кључ у руке, пажљиво паковање, професионалну обуку на лицу места, ултра брзу реакцију и поуздану доживотну негу. Купци настављају да проширују линије са нама јер им помажемо да производе више, зарађују више и мање брину – право задовољство и дугорочна сарадња на добитку сваки пут.
| Сертификати и стандарди
Свака ИЦТ машина за штампање лемне пасте носи ЦЕ, РоХС, ИСО9001:2015 сертификате и више патената за проналазак. Потпуно испитивање безбедности и стриктно управљање квалитетом у сопственој лабораторији испуњавају европске, америчке и међународне стандарде. Ови сертификати доказују нашу снажну посвећеност заштити животне средине, безбедности радника, уштеди енергије и дуготрајној поузданости у коју купци могу да верују током година тешке производње.
| О ИЦТ компанији и нашој фабрици
Основан 2012. године, ИЦТ поседује модерну фабрику од 12.000 м⊃2; у Донггуану са 89 запослених и 20 инжењера са пуним радним временом. Ми сами истражујемо, дизајнирамо, склапамо и тестирамо сваку машину под комплетним ИСО9001 системом. Опслужујући преко 1600 купаца у 72 земље, брзо растемо тако што увек испоручујемо опрему врхунског квалитета, поштене цене и доживотну подршку. Осам канцеларија у иностранству плус локални партнери значе да је професионална помоћ увек у близини.
