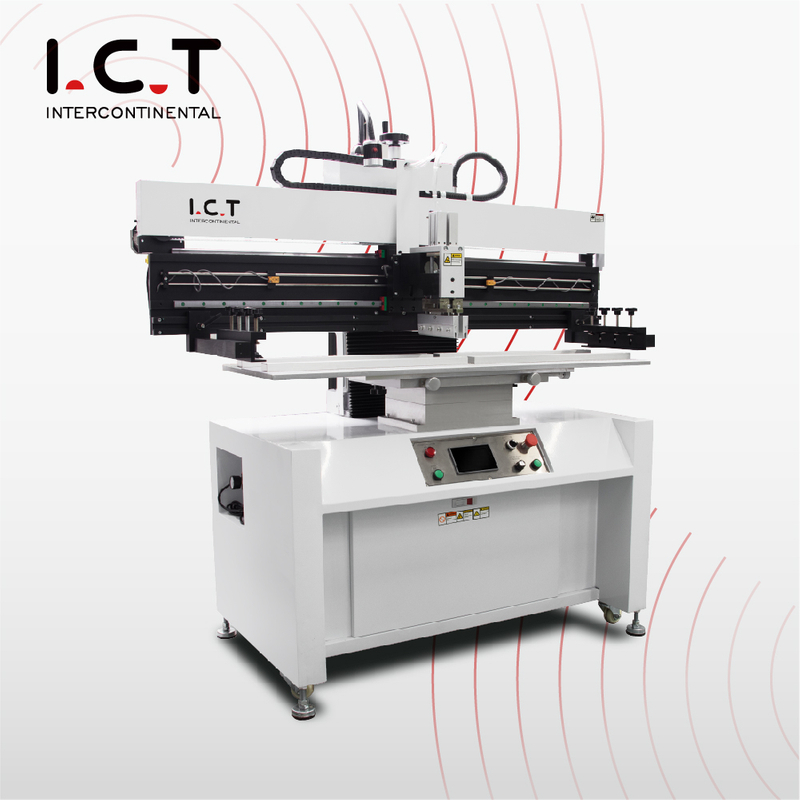

ИЦТ-П15 |Полуаутоматски модел машине за штампање са СМТ шаблонима велике брзине

Учешће у:

ИЦТ-П15 |Полуаутоматски модел машине за штампање са СМТ шаблонима велике брзине

ИЦТ Полуаутоматски СМТ машина за штампање шаблона / ПЦБ штампачи / Полуаутоматски штампач шаблона за лемну пасту
Максимална величина ПЦБ-а: 1500 * 350 мм
Величина шаблона: 370 * 470 - 1750 * 650 мм

Модел:
ИЦТ-П15
Марка:
I.C.T

Статус доступности:

Количина:



Упитајте Додај у корпу

ИЦТ-П15 |Полуаутоматски модел машине за штампање са СМТ шаблонима велике брзине

Преглед

СМТ машина за штампач шаблона Полуаутоматски

Увести:

1. Коришћењем линеарних водича, који одговарају брзини погона мотора, обезбедите стабилност и прецизност штампања.

2. Притисак сечива и брзина штампања су подесиви, прецизни манометар, дисплеј контролера брзине.

3. Систем сечива за вешање чини штампање равномернијим.

4. Модуларна универзална клупа, напрстак насумично постављање, лака конверзија.

5. Са уређајем за поравнање за ПЦБ плочу и оквир.

6. Радите са једностраним и двостраним штампаним плочама.

7. Руке челичног оквира могу се подесити за различите величине од 370 * 470 мм до 1500 * 350 мм.

8. Аутоматско штампање, стабилан и ефикасан квалитет штампе.

Карактеристике:

Систем платформе

Затик и потпорни блок морају бити погодни за различите једностране

и двострани ПЦБ, а пин различитих величина ће бити прикладан

за различите рупе за ПЦБ.рад једноставан, позиционирање је

тачна, а фиксна позиција је флексибилна и подесива.

Погонски систем

Увезени корачни мотор, тајванска прецизна водилица осигурава

стабилност, систем рагала се може подићи ручно, погодно за

додајте пасту за лемљење и операцију чишћења, гранични сензор је флексибилан

прилагођавање како би се смањила транспортна путовања.

Систем штампања

Директна веза конструкције рагала. Рагало је

независно контролисан са два цилиндра високе прецизности како би се осигурало

прецизан и стабилан притисак. Двоструке клизне шине за позиционирање

обезбеди тачност и стабилност брисача.

Контролни систем

Рад са екраном осетљивим на додир, пријатељски енглески ММИ интерфејс, подучавање и

навигациона функција.Режим рада: ручни, полуаутоматски и

потпуно аутоматски .Основни контролни делови усвајају увезени висококвалитетни

брендова како би се осигурала стабилност и рад штампача.

Спецификација

Модел	П3	П6	П12	П15
Прецизност	+/- 0,05 мм	+/- 0,05 мм	+/- 0,05 мм	+/- 0,05 мм
Величина ПЦБ-а	300 к 350 мм	600 к 350 мм	1200 к 350 мм	1500 к 350 мм
Величина платформе	320 к 400 мм	700 к 400 мм	1350 к 400 мм	1650 к 400 мм
Величина шаблона (мм)	370470-550650	370470-550650	370470-1500650	370470-1750650
ПЦБ Тхицкнесс	0,2 - 6 мм	0,2 - 6 мм	0,2 - 6 мм	0,2 - 6 мм
Шаблона Позиционирање	Упутство	Упутство	Упутство	Упутство
Време циклуса	< 10 сек.	< 10 сек.	< 12 сек.	< 12 сек.
Потрошња струје	200 В	200 В	220 В	220 В
Напајање	1 -ПХ, 220ВАЦ 50/60ХЗ	1 -ПХ, 220ВАЦ 50/60ХЗ	1 -ПХ, 220ВАЦ 50/60ХЗ	1 -ПХ, 220ВАЦ 50/60ХЗ
Притисак ваздуха	4,5-6 кг/цм	4,5-6 кг/цм	4,5-6 кг/цм	4,5-6 кг/цм
Скуеегее Спеед	0-200мм/сец	0-1200мм/сец	0-200мм/сец	0-200мм/сец
Димензија	850к750к1650 мм	1050к750к1650 мм	1660к750к1650 мм	2100к750к1650 мм
Тежина	280 Кг	300 Кг	356 Кг	430 Кг
Скуеегее Ленгтх	250мм	250мм	250мм	250мм
Висина платформе	950мм	950мм	950мм	950мм
Опција: Посебна величина се може прилагодити

* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.

ФАК:

1. Шта је полуаутоматска СМТ машина за штампање шаблона?

Полуаутоматска СМТ машина за штампање шаблона је специјализована опрема која се користи у производњи електронике за прецизно наношење пасте за лемљење или лепка на штампане плоче (ПЦБ).Нуди полуаутоматизован процес, комбинујући прецизност са контролом оператера.

2. Како ради полуаутоматска СМТ машина за штампање шаблона?

Ова машина укључује полуаутоматску процедуру где оператер учитава ПЦБ на машину и поравнава је са шаблоном.Штампач затим прецизно наноси пасту за лемљење или лепак на ПЦБ кроз шаблон.Контрола оператера омогућава подешавања за сложене или прилагођене ПЦБ-е.

3. Које су предности коришћења полуаутоматске СМТ машине за штампање шаблона?

Прецизност: Омогућава прецизно наношење пасте за лемљење, смањујући дефекте у СМТ монтажи.
Свестраност: Погодно за различите величине и дизајна ПЦБ-а.
Исплативост: успоставља равнотежу између аутоматизације и ручне контроле, чинећи је исплативом за различите количине производње.
Контрола оператера: Оператери могу фино да подесе процес поравнања и штампања за специфичне захтеве.

4. Да ли је за руковање овом машином потребна обука руковаоца?

Да, препоручује се обука оператера како би се осигурали оптимални резултати.Обука обично обухвата рад машине, поравнавање шаблона, руковање пастом за лемљење и процедуре одржавања.

5. Које одржавање је потребно за полуаутоматску СМТ машину за штампач шаблона?

Рутинско одржавање укључује чишћење шаблона, осигуравање исправне конзистенције пасте за лемљење и редовне провере хабања и хабања.Детаљна упутства за одржавање могу се наћи у упутству за употребу машине.

6. Да ли ова машина може да поднесе пасту за лемљење без олова?

Да, већина полуаутоматских СМТ машина за штампање шаблона је дизајнирана да ради са пастом за лемљење без олова, обезбеђујући усклађеност са еколошким прописима и индустријским стандардима.

7. Које факторе треба да узмем у обзир када бирам полуаутоматску СМТ машину за штампач шаблона?

Узмите у обзир факторе као што су компатибилност величине ПЦБ-а, брзина штампања, тачност, лакоћа коришћења и репутација произвођача када бирате праву машину за ваше специфичне производне потребе.

8. Где могу да нађем реномиране добављаче или произвођаче полуаутоматских СМТ машина за штампање шаблона?

ИЦТ као водећи произвођач СМТ машине, која може да обезбеди пуну СМТ линијску машину, укључујући полуаутоматску смт машину за штампање шаблона.
