| Полуаутоматски штампач високе прецизности
ИЦТ-П3 Полуаутоматски СМТ Дуал Скуеегее ПЦБ штампач је савршена машина за почетнике за стартуп фабрике и лабораторије. Тајвански ТБИ линеарни водичи и јапански Омрон сензори пружају прецизност понављања од ±0,05 мм у сваком циклусу. Двоструки независни цилиндри плус двоструке клизне шине одржавају притисак брисача уједначеним на целој површини од 300×350 мм. Модуларна платформа користи насумичне игле и потпорне блокове који одговарају једностраним или двостраним штампаним плочама дебљине 0,2-6 мм. Енглески екран осетљив на додир са функцијом подучавања нуди ручне, полуаутоматске и потпуно аутоматске режиме – нови оператери савладају полуаутоматски штампач шаблона са двоструким скуеегее за пола дана. Време циклуса испод 10 секунди и само 200В снаге чине полуаутоматски штампач са лемном пастом тихим, штедљивим и идеалним за прототипове ЛЕД осветљења, медицинске уређаје и малу потрошачку електронику.
| Значајка

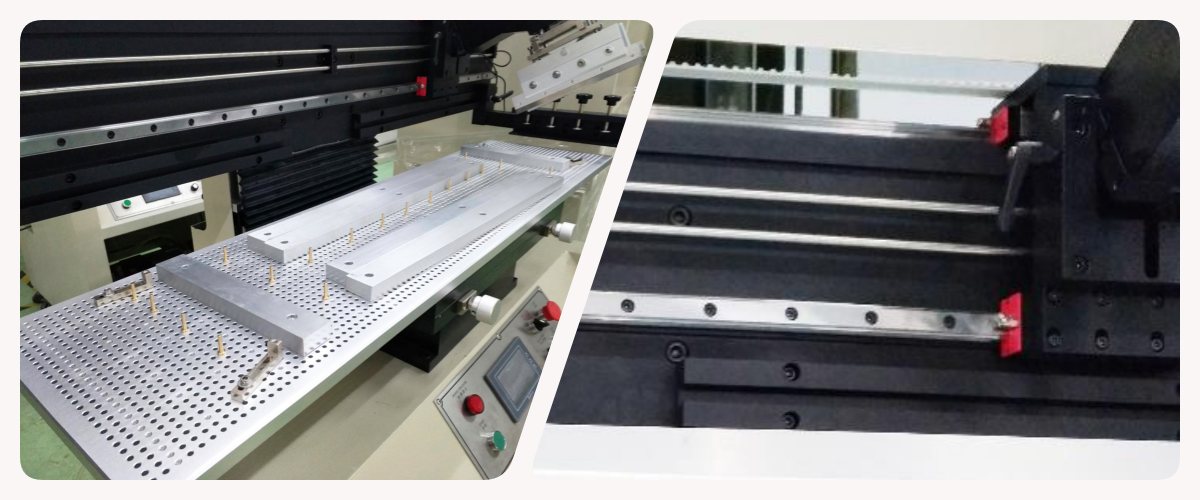

Универзалне игле и магнетни блокови за подршку могу се поставити било где за неколико секунди како би одговарали било којем шаблону рупа на ПЦБ-у. Тајванске прецизне линеарне вођице плус увезени Леадсхине корачни мотор дају глатко кретање без вибрација. Бригач се подиже ручно за супер-брзо пуњење и чишћење пасте. Паметни гранични сензори аутоматски скраћују пут и штите механизам. Ова комбинација чини да се полуаутоматски ПЦБ штампач пребацује између различитих плоча без икаквих алата или одлагања.
Два високо прецизна СМЦ цилиндра контролишу леви и десни брисач одвојено док двоструке клизне шине закључавају стабилност нивоа од 0,01 мм. Манометар и дигитални регулатор брзине (0-200 мм/сец) омогућавају оператерима да бирају савршена подешавања за неколико секунди. Пријатељски енглески екран осетљив на додир са режимом учења и навигацијом подржава ручни, полуаутоматски и потпуно аутоматски рад. Основни делови Делта, СМЦ и Омрон одржавају полуаутоматски ПЦБ штампач да ради 24/7 са скоро нултом стопом кварова и минималним трошковима одржавања.
| Спецификација
| Модел | П3 | П6 | П12 | П15 |
| Тачност | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| Величина ПЦБ-а | 300 к 350 мм | 600 к 350 мм | 1200 к 350 мм | 1500 к 350 мм |
| Величина платформе | 320 к 400 мм | 700 к 400 мм | 1350 к 400 мм | 1650 к 400 мм |
| Величина шаблоне (мм) | 370 * 470-550 * 650 | 370 * 470-550 * 650 | 370 * 470-1500 * 650 | 370 * 470-1750 * 650 |
| Дебљина ПЦБ-а | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм |
| Позиционирање шаблона | Приручник | Приручник | Приручник | Приручник |
| Време циклуса | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Потрошња енергије | 200 В | 200 В | 220 В | 220 В |
| Напајање | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ |
| Притисак ваздуха | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм |
| Скуеегее Спеед | 0-200мм/сец | 0-1200мм/сец | 0-200мм/сец | 0-200мм/сец |
| Димензија | 850к750к1650 мм | 1050к750к1650 мм | 1660к750к1650 мм | 2100к750к1650 мм |
| Тежина | 280 Кг | 300 кг | 356 Кг | 430 Кг |
| Скуеегее Ленгтх | 250мм | 250мм | 250мм | 250мм |
| Висина платформе | 950 мм | 950 мм | 950 мм | 950 мм |
| Опција: посебна величина се може прилагодити | ||||
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме СМТ линије
ИЦТ висококвалитетна ПЦБА производна линија садржи напредну опрему за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
Проверава интегритет унутрашњег лемног споја и открива скривене недостатке. | |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| Машина за сечење ПЦБ-а | Исеците ПЦБА у коначни производ |
| Опрема за сљедивост | Записује и прати производне податке: машина за ласерско обележавање/ монтажа етикета /инкџет штампач |

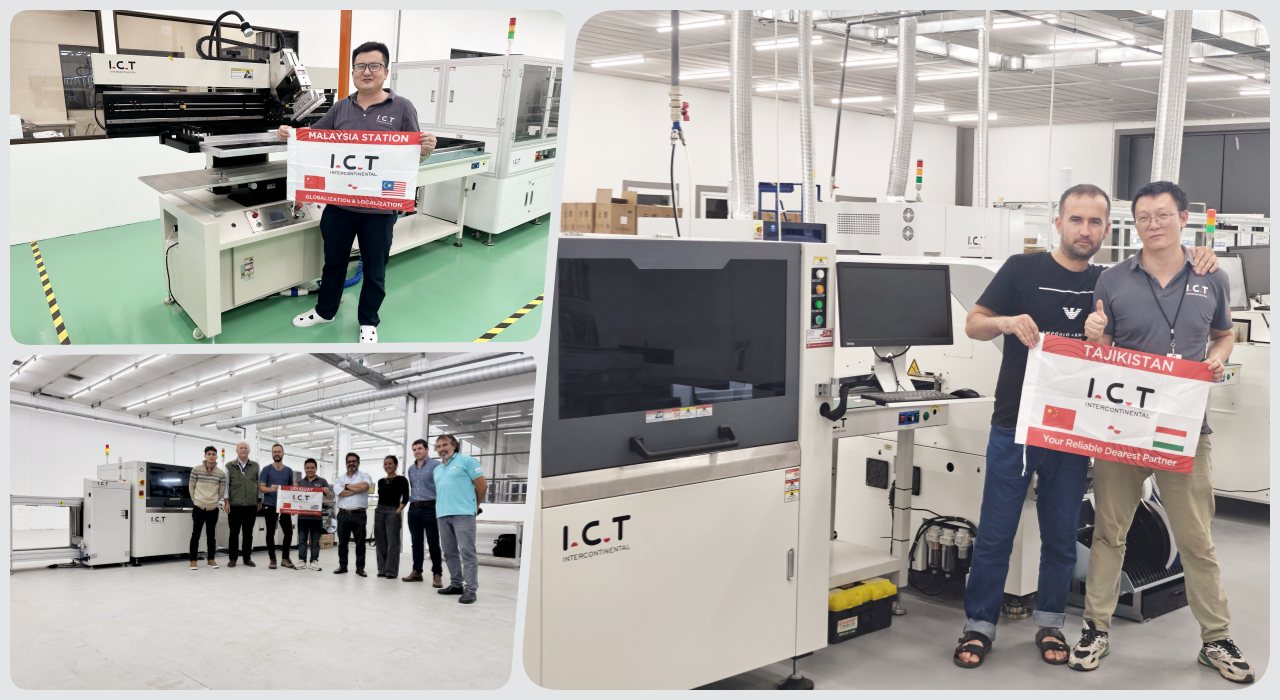

| Студија случаја успеха купаца – Саудијска Арабија ЛЕД фабрика
У 2025. години, купац из Саудијске Арабије који производи ЛЕД сијалице наручио је комплетну СМТ линију укључујући ИЦТ-П15 Полуаутоматски ПЦБ штампач, ЈУКИ РС-1Р пицк-анд-плаце и Л8 рефлов пећ. Два ИЦТ инжењера су долетела у фабрику, завршили инсталацију за два дана и обучавали локални тим пуних седам дана. Цела линија је започела масовну производњу следећег дана са савршеним квалитетом штампе на ЛЕД цевима од 1200 мм и без дефеката. Купац је био изузетно задовољан стабилним перформансама, пажљивим дрвеним паковањем које је стигло неоштећено и муњевитом инжењерском подршком која им је уштедела недеље времена за отклањање грешака.
| Глобална услуга и подршка за обуку
ИЦТ пружа стварну услугу „кључ у руке“ која покрива све, од бесплатног дизајна линије, теста прихватања у фабрици, професионалне поморске/ваздушне испоруке, инсталације на лицу места, 7-10 дана практичне обуке, једногодишњих бесплатних резервних делова, доживотне даљинске подршке преко ВеЦхат-а/ТеамВиевер-а, до оптимизације процеса и предлога за надоградњу. Наших 20 искусних инжењера опслужује 72 земље са 4-сатном гаранцијом одговора, 24/7 на мрежи. Сваки полуаутоматски ПЦБ штампач пролази кроз 48-часовни тест старења при пуном оптерећењу плус 100% инспекцију функције у нашој фабрици од 12.000 м⊃2; са сертификатом ИСО9001. Купци уживају у покретању без ризика, краћем времену застоја, већем приносу и истинском дугорочном партнерству које расте заједно са њиховим пословањем.
| Рецензије купаца
Више од 1600 фабрика у 72 земље бирају ИЦТ због наших комплетних решења на једном месту и моћне глобалне техничке подршке. Они верују у нашу услугу по принципу кључ у руке, пажљиво паковање, професионалну обуку на лицу места, ултра брзу реакцију и поуздану доживотну негу. Купци настављају да проширују линије са нама јер им помажемо да производе више, зарађују више и мање брину – право задовољство и дугорочна сарадња на добитку сваки пут.
| Сертификати и стандарди
Сваки ИЦТ полуаутоматски ПЦБ штампач носи ЦЕ, РоХС, ИСО9001:2015 сертификате и више патената за проналазак. Потпуно испитивање безбедности и стриктно управљање квалитетом у сопственој лабораторији испуњавају европске, америчке и међународне стандарде. Ови сертификати доказују нашу снажну посвећеност заштити животне средине, безбедности радника, уштеди енергије и дуготрајној поузданости у коју купци могу да верују током година тешке производње.
| О ИЦТ компанији и нашој фабрици
Основан 2012. године, ИЦТ поседује модерну фабрику од 12.000 м⊃2; у Донггуану са 89 запослених и 20 инжењера са пуним радним временом. Ми сами истражујемо, дизајнирамо, склапамо и тестирамо сваку машину под комплетним ИСО9001 системом. Опслужујући преко 1600 купаца у 72 земље, брзо растемо тако што увек испоручујемо опрему врхунског квалитета, поштене цене и доживотну подршку. Осам канцеларија у иностранству плус локални партнери значе да је професионална помоћ увек у близини.
