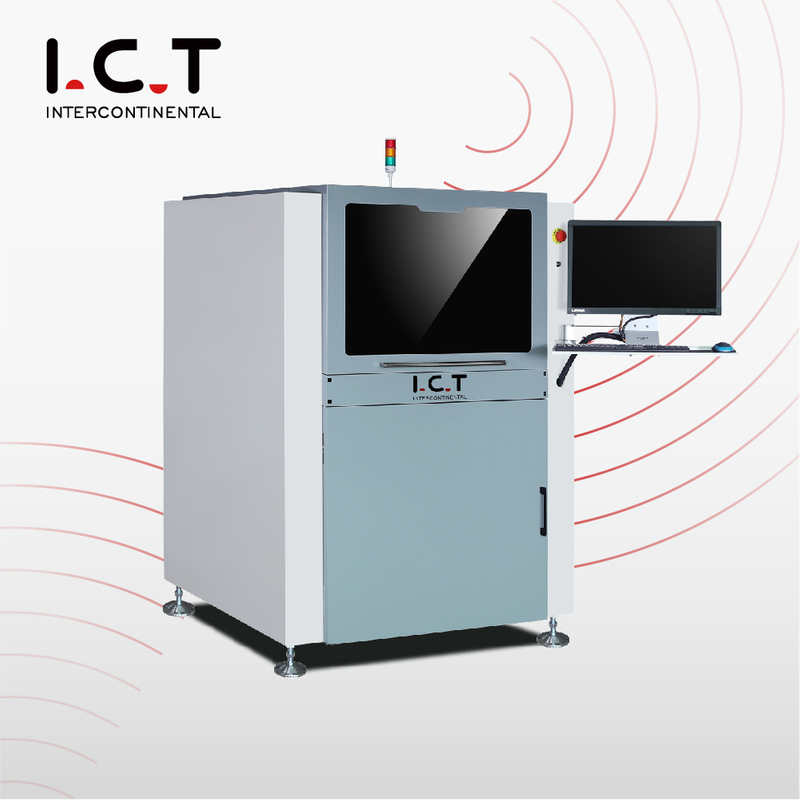

I.C.T-S780
I.C.T
| Модел: | |
|---|---|
| Тежина: | |
| Димензија: | |
| Статус доступности: | |
| Количина: | |
Увод:
Водећа аутоматска машина за инспекцију шаблона I.C.T-S780 у индустрији, може брзо да реши проблем израде и чишћења шаблона, побољшати процес чишћења;успоставити стандарде управљања шаблонима, побољшати систем управљања производњом;заменити приручник инспекција, смањење трошкова рада, побољшање квалитета производа;и од извора да реши проблем штампања.
Pуна функција:
Минимална величина за преглед: 30к30 μ м.Pрименљиво на: проверу квалитета полупроводника и SMT шаблона.
Pрограмирање преко Гербер датотеке може се завршити за 3 ~ 5 минута.
Pровера рупе шаблона захтева пуну покривеност.
Микроскопско посматрање зида шаблона.
Визуелно мерење степенасте дебљине шаблона.
Шема мерења напетости високе прецизности.
Pреглед за лошу рупу на целој плочи.
Метод груписања и оцењивања:
За различите величине, различите типове компоненти и различите нивое рупа, користите различите нивое параметара детекције да бисте боље осигурали тачност компоненти високе прецизности.
Ексклузивна 3Д технологија мерења дебљине шаблона:
На основу принципа триангулације, дебљина шаблона и глаткоћа зида рупе се мере посебном 3Д дебљином мерна камера која одговара углу зида рупе од 45 степени.т=х*сина;Кроз 3Д угаону камеру, дебљина рупе се посматра и израчунава у реалном времену.Резолуција мерења: 0.12ум, тачност мерења: 1.2ум.
| Модел | I.C.T-S780 |
| Камера | Интелигентна дигитална индустријска камера од 5М пиксела |
| Инспекцијски предмет | Pрецизност рупе шаблона, детекција квалитета, детекција ефекта чишћења шаблона, детекција страних материја, напетост мерење, поређење тачности шаблона, мерење дебљине, преглед стругача итд. |
| Испитни предмети | Pоложај, величина, количина, квалитет, тачност, страна материја, затегнутост, неравнина, оштећење, порозност |
| Дименсионал Меасуремент тачност | 6.7μм |
| Брзина детекције | 0,8с/фов, опционо 1,2с/фов |
| Снага | АЦ220 50/60Хз,5А |
| Тежина | 1300Кг |
| Димензија | 1250*1400*1650мм |
Увод:
Водећа аутоматска машина за инспекцију шаблона I.C.T-S780 у индустрији, може брзо да реши проблем израде и чишћења шаблона, побољшати процес чишћења;успоставити стандарде управљања шаблонима, побољшати систем управљања производњом;заменити приручник инспекција, смањење трошкова рада, побољшање квалитета производа;и од извора да реши проблем штампања.
Pуна функција:
Минимална величина за преглед: 30к30 μ м.Pрименљиво на: проверу квалитета полупроводника и SMT шаблона.
Pрограмирање преко Гербер датотеке може се завршити за 3 ~ 5 минута.
Pровера рупе шаблона захтева пуну покривеност.
Микроскопско посматрање зида шаблона.
Визуелно мерење степенасте дебљине шаблона.
Шема мерења напетости високе прецизности.
Pреглед за лошу рупу на целој плочи.
Метод груписања и оцењивања:
За различите величине, различите типове компоненти и различите нивое рупа, користите различите нивое параметара детекције да бисте боље осигурали тачност компоненти високе прецизности.
Ексклузивна 3Д технологија мерења дебљине шаблона:
На основу принципа триангулације, дебљина шаблона и глаткоћа зида рупе се мере посебном 3Д дебљином мерна камера која одговара углу зида рупе од 45 степени.т=х*сина;Кроз 3Д угаону камеру, дебљина рупе се посматра и израчунава у реалном времену.Резолуција мерења: 0.12ум, тачност мерења: 1.2ум.
| Модел | I.C.T-S780 |
| Камера | Интелигентна дигитална индустријска камера од 5М пиксела |
| Инспекцијски предмет | Pрецизност рупе шаблона, детекција квалитета, детекција ефекта чишћења шаблона, детекција страних материја, напетост мерење, поређење тачности шаблона, мерење дебљине, преглед стругача итд. |
| Испитни предмети | Pоложај, величина, количина, квалитет, тачност, страна материја, затегнутост, неравнина, оштећење, порозност |
| Дименсионал Меасуремент тачност | 6.7μм |
| Брзина детекције | 0,8с/фов, опционо 1,2с/фов |
| Снага | АЦ220 50/60Хз,5А |
| Тежина | 1300Кг |
| Димензија | 1250*1400*1650мм |
