КЕ-3020ВА
JUKI
| Количина: | |
|---|---|

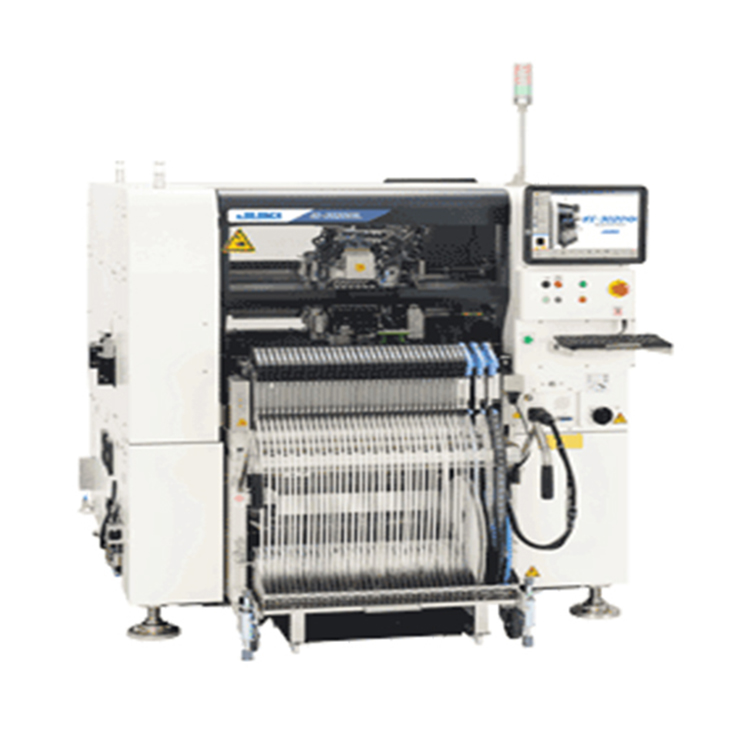

ЈУКИ Аутоматиц Пцб Смт Пицк Анд Плаце Мацхине КЕ-3020ВА је флексибилна модуларна машина за постављање за произвођаче електронике којима је потребно стабилно СМД постављање, шира подршка за довод и јака прилагодљивост производње. Дизајниран је за линије за монтажу ПЦБ-а које производе контролне плоче, потрошачку електронику, рачунарске производе, индустријске плоче и друге СМТ производе. Машина подржава мешавину хибридног убацивача електронских и механичких улагача, са до 160 електронских улагача траке са две траке од 8 мм. Може да поднесе велике ПЦБ величине до 22 × 24 инча, што га чини корисним за различите производне потребе. Са центрирањем вида у лету и могућношћу постављања ПоП, ова ЈУКИ машина за бирање и постављање помаже купцима да побољшају тачност постављања и флексибилност производње.
ЈУКИ аутоматска машина за монтажу штампаних плоча КЕ-3020ВА је дизајнирана за брзо постављање СМД-а уз одржавање стабилног рада у свакодневној производњи. Према подацима о производу, оптимална брзина монтаже може да достигне 20.900 ЦПХ, а ИПЦ брзина може да достигне 9.400 ЦПХ. Ово чини машину погодном за фабрике којима је потребан поуздан излаз без употребе превише компликованог система. За ПЦБ СМТ машину за бирање и постављање, стабилна брзина је важна јер утиче на равнотежу између штампача, монтаже, пећи за поновно формирање и АОИ. Када се користи у комплетној СМТ линији, КЕ-3020ВА може помоћи купцима да одрже неометану производњу и смање непотребно време чекања између корака процеса.
КЕ-3020ВА подржава широк распон величина ПЦБ-а, од 330 × 250 мм до 1.210 × 560 мм. Ово фабрикама даје већу флексибилност при производњи различитих електронских производа. Неки купци морају само да поставе компоненте на стандардне мале плоче, док други морају да обрађују дуже или веће плоче за индустријску контролу, енергетску електронику, ЛЕД производе или склопове повезане са рачунаром. Добра машина за бирање и постављање штампаних плоча не би требало да ограничава планирање будућег производа прерано. Са већом могућношћу руковања плочама, КЕ-3020ВА може да подржи више сценарија производње и помогне фабрикама да одговоре на различите поруџбине. За купце који граде нову СМТ линију, ова флексибилност може смањити притисак када се величина производа касније промени.
Тачност постављања је једна од кључних вредности КЕ-3020ВА. Подаци о производу показују тачност постављања од ±0,05 мм, што подржава стабилну монтажу компоненти у СМТ производњи. Машина такође користи центрирање вида у лету, омогућавајући компонентама да се препознају и исправе током кретања. Ово помаже у побољшању брзине производње док квалитет постављања држи под контролом. За савремену монтажу ПЦБ-а, прецизно постављање није само постављање малих компоненти. Такође утиче на квалитет лемљења, резултате АОИ, принос првог пролаза и дугорочну поузданост производа. Ова машина за аутоматско бирање и постављање је корисна за фабрике које желе да смање прераду и задрже конзистентнији СМТ процес.
КЕ-3020ВА подржава хибридну мешавину електронских и механичких хранилица. Машина може да подржи до 160 позиција када се користе електронски дупли улагачи траке од 8 мм. Ово даје производним тимовима више слободе при руковању ПЦБ производима са много типова компоненти. Висок капацитет довода је веома користан за сложене БОМ-ове јер смањује честу промену фидера и помаже у побољшању ефикасности линије. За купце који производе различите електронске производе, флексибилност довода може знатно олакшати свакодневну производњу. Јуки смт машина са снажном подршком за довод такође може помоћи оператерима да јасније припреме материјале, смање време подешавања и побољшају цео ритам СМТ линије током серијске производње.
КЕ-3020ВА је такође погодан за ПоП или постављање пакета на пакет. Ова функција је корисна за напредне електронске склопове где један пакет компоненти мора бити постављен на други пакет са великом прецизношћу. Машина подржава употребу линеарног и ротационог флуксера, помажући да се побољша процес за прецизно постављање ПоП. За купце који производе сложеније плоче, ова функција додаје додатну флексибилност процеса. Такође показује да машина није само за стандардно постављање чипова, већ може да подржи и напредније потребе за склапањем ПЦБ-а. Када се упореди са правим штампачем, СПИ, пећи за рефлов и опремом за инспекцију, постављање ПоП може постати део контролисаног и поновљивог СМТ производног процеса.
| Спецификација
| Спецификација | артикла |
|---|---|
| Модел | ЈУКИ КЕ-3020ВА |
| Уписати | Флексибилни СМТ носач велике брзине |
| Брзина | Оптимално 20.900 ЦПХ / ИПЦ 9.400 ЦПХ |
| Величина ПЦБ-а | 330 × 250 мм до 1.210 × 560 мм |
| Тачност | ±0,05 мм, ±3σ |
| Капацитет хранилице | Макс. 160 за траку од 8 мм |
| Висина компоненте | 6 / 12 мм |
| Опсег компоненти | 0402 / 01005 до □33,5 мм |
| Висион Систем | Центрирање вида у лету |
| Функција | Подршка за постављање ПоП |
| Примена | ПЦБ СМТ Пицк анд Плаце Продуцтион |
| Листа опреме СМТ линије
ЈУКИ Аутоматиц Пцб Смт Пицк Анд Плаце Машина може да се повеже са повезаном СМТ опремом да би се изградила комплетна линија за склапање ПЦБ-а. ИЦТ може да обезбеди СМТ утоваривач, аутоматски штампач шаблона, СПИ машину, ПЦБ транспортер, рефлов пећ, АОИ машину за инспекцију, ПЦБ рутер, ПЦБА машину за чишћење и систем за истовар. Ове машине покривају цео процес од уметања ПЦБ-а, штампања пасте за лемљење, провере пасте за лемљење, постављања СМД-а, поновног лемљења, оптичке инспекције, одвајања плоче и завршног чишћења. За купце који бирају ЈУКИ машину за постављање, добро усклађивање линија је веома важно. Снажним монтажерима је потребно стабилно узводно штампање и инспекција низводно, иначе ће се линија осећати као брзи аутомобил заглављен у саобраћају.
| Назив производа | Сврха у СМТ линији |
|---|---|
| СМТ линија | Тотална фул-ауто СМТ производна линија кључ у руке за вашу област |
| ПЦБ вишеструки утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Аутоматско лемљење залепи штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Хибридни чип | Прецизно монтира компоненте на ПЦБ. |
| Кинеска пећница без олова | Топи лем и формира чврсте спојеве. |
| АОИ у СМТ линији | Проверава лемне спојеве и дефекте постављања. |
| Видео о успеху купаца
ИЦТ је пружио техничку подршку за купца у Узбекистану који је изградио велику фабрику за производњу електронике за компјутерске матичне плоче, ССД-ове, меморијске производе и сродне електронске производе. Од ране фазе пројекта до инсталације, отклањања грешака и тестирања производње, ИЦТ тим је блиско сарађивао са Купцем како би помогао и СМТ и ДИП производним линијама да раде несметано. СМТ линија је укључивала ИЦТ-5151 штампач шаблона, четири СМТ машине за постављање, Лира серију рефлов пећи, СПИ, АОИ и ПЦБ системе за руковање. ДИП линија је укључивала линију за ручно уметање, ЈУКИ машину за уметање необичног облика, ИЦТ-Ацраб350 машину за таласно лемљење и транспортни систем. Након тестирања, Купац је дао позитивне повратне информације о ИКТ услузи, брзини одговора и квалитету производа.
| Подршка за услуге и обуку
ИЦТ пружа потпуну подршку купцима који користе ЈУКИ аутоматску Пцб Смт Пицк Анд Плаце машину или граде пуну СМТ производну линију. Пре него што пројекат почне, наш тим може помоћи у прегледу величине ПЦБ-а, типа компоненте, производног капацитета, фабричког распореда, захтева за напајањем, снабдевања ваздухом и протока процеса. Након испоруке машине, ИЦТ инжењери могу да подрже инсталацију, повезивање на линију, подешавање софтвера, подешавање машине, пробну производњу и обуку оператера. Обука може укључивати пуњење фидера, проверу млазница, подучавање програма, подешавање визије, промену производње, дневно одржавање и решавање проблема. Такође помажемо купцима да разумеју како ЈУКИ носач ради са штампачем, СПИ, рефлов пећи, АОИ, транспортерима и другим СМТ машинама.
| Повратне информације клијената
Купци често бирају ИКТ јер им је потребно више од једног добављача машина. Потребан им је тим који разуме комплетну СМТ производну линију. Током иностраних пројеката, купци су дали позитивне повратне информације о јасној обуци наших инжењера, брзој реакцији, практичним решењима и комуникацији са пацијентима. Такође цене стабилно тестирање машина пре испоруке, пажљиво паковање за извоз и континуирану подршку након продаје. За фабрику која користи ЈУКИ аутоматску Пцб Смт Пицк Анд Плаце машину, брза техничка реакција је важна јер квалитет постављања утиче на цео производни резултат. ИЦТ помаже корисницима да реше проблеме током инсталације, пробне производње и ране масовне производње, чинећи пројекат сигурнијим и лакшим за контролу.
| Сертификати и стандарди
ИЦТ прати строгу контролу квалитета за СМТ опрему и комплетне пројекте производних линија. Наше машине и линијска решења могу да подрже уобичајене захтеве за сертификацију као што су ЦЕ, РоХС, ИСО9001 и сродна патентна документа. Ови сертификати помажу купцима да прегледају безбедност, контролу производње и управљање квалитетом пре куповине. Пре испоруке, ИЦТ проверава функцију машине, изглед, додатну опрему, електричну безбедност и заштиту амбалаже. За доставу у иностранство, јако паковање је посебно важно јер машине морају да путују на велике удаљености морем или ваздухом. Без обзира да ли пројекат укључује ЈУКИ носач, штампач, рефлов пећ, АОИ или пуну СМТ линију, ИЦТ има за циљ да обезбеди стабилну опрему и поуздану фабричку подршку.
| О ИЦТ компанији и фабрици
ИЦТ је добављач СМТ фабричких решења на једном месту са искуством у СМТ, ДИП, премазивању, дозирању, лемљењу, инспекцији и опреми за руковање ПЦБ-ом. Имамо сопствене тимове за истраживање и развој, производњу, инжењеринг и сервисе, што нам омогућава да подржимо клијенте од избора машине до комплетног рада. Током година, ИКТ је брзо растао и опслуживао је више од 1.700 купаца у преко 80 земаља. Наша фабрика прати стриктно тестирање и процесе управљања квалитетом пре испоруке. За купце који бирају ЈУКИ аутоматску Пцб Смт Пицк Анд Плаце машину или комплетну СМТ производну линију, ИЦТ може да обезбеди планирање линије, усклађивање опреме, инсталацију, обуку и дугорочну техничку подршку.
