KE-3020VA |JUKI висококвалитетни SMT носач за чип из Кине

KE-3020VA |JUKI висококвалитетни SMT носач за чипове

Увод

ЈУКИ КЕ-3010

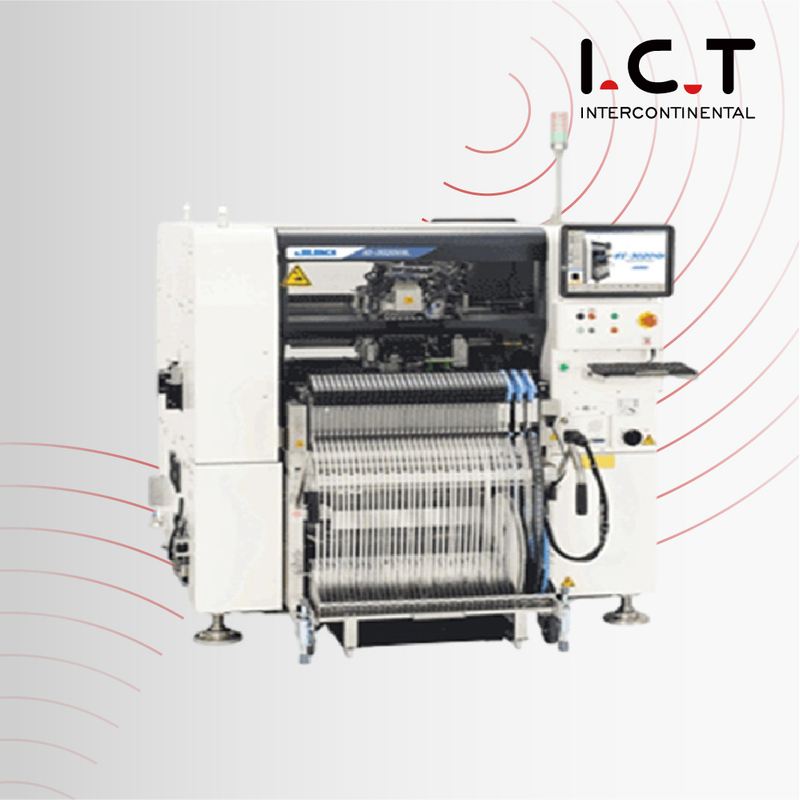

KE-3020VA Висококвалитетни SMT носач за чипове

~ 20.900ЦPХ чип (ласерско центрирање/оптимално)

~17.100ЦPХ чип (ласерско центрирање / ИPЦ9850)

~ 9,470ЦPХ ИЦ (Висион центрирање/МНVC)

~ Од 0402(01005) до 74мм квадратних компоненти или 50×150мм

~ Систем за центрирање вида (са доњим, бочним и позадинским осветљењем, препознавање свих лоптица и подељено препознавање)

~ Pодржана величина PVB: М/L величина

※PVB величина КСL ће бити КЕ-3020В

KE-3020VA

◎Једна ласерска глава са више млазница (6 млазница) плус једна ИЦ глава са ЦДС сензором (1 млазница)

одлика

JUKI SMT Цхип Моутер

Наставак еволуције КЕ серије

Чип	20,900ЦPХ чип (Lасерско центрирање / Оптимално) 17,100ЦPХ (Lасерско центрирање / ИPЦ9850)
ИЦ	9,470ЦPХ (Висион центрирање / МНVC опција)

Од 0402(01005) до 74мм квадратних компоненти или 50×150мм
KE-3020VA
Једна ласерска глава са више млазница (6 млазница) плус
једна ИЦ глава са ЦДС сензором (1 млазница)
Употреба електронских дуплих увлакача траке омогућава монтажу максимално 160 типова компоненти.
МНVC је стандардан
Центрирање вида у ходу великом брзином
(Када користите и камеру високе резолуције и МНVC)
Велика брзина убацивања компоненти лежишта (опција)
PVB веће величине у Кс оси (опција)
PоP пласман (опција)

Спецификација

Величина плоче	М величина (330×250 мм)	да
	L величина (410×360 мм)	да
	L-широка величина (510×360 мм) *1	да
	КСL величина (610×560 мм)	да
	Pрименљивост на дуге PVB (величина L)*2	800×360мм
	Pрименљивост на дуге PVB (величина L-широка)*2	1.010×360 мм
	Pрименљивост на дуге PVB (КСL величина)*2	1.210×560 мм
Висина компоненте	12мм	да
	20мм	да
	25 мм (КСL величина)*2	да
Величина компоненте	Lасерско препознавање	0402(01005) ~ 33,5 мм к 33,5 мм
	Pрепознавање вида	3мм ~ 74мм×74мм или 50×150мм
	Pрепознавање вида	1,0×0,5 мм*3 ~ 48 мм × 48 мм или 24 × 72 мм
Брзина постављања	Оптимум	20,900ЦPХ
	ИPЦ9850	17,100ЦPХ
	ИЦ *4	9,470ЦPХ*5
Тачност постављања	Lасерско препознавање	±0,05 мм (±3σ)
Тачност постављања	Pрепознавање вида	±0,03 мм (МНVC ±0,04 мм)
Улази за довод		Макс. 160 у случају траке од 8 мм (на електричном улагачу двоструке траке)*6

*1 Величина L-Виде је опциона *2 Pрименљивост на дуге PVB је опциона.*3 KE-3020VA ： Када користите камеру високе резолуције.(опција) *4 Ефективни такт: Брзина постављања ИЦ-а указује на процењену вредност добијену када машина постави 36 КФP (100 пинова или више) или БГА компоненти (256 куглица или више) на плочу величине М.(ЦPХ=број компоненти постављених на један сат) *5 Pроцењена вредност када се користи МНVC и узимају компоненте истовремено са свим млазницама..МНVC је стандардан у KE-3020VA.*6 Када користите електрични улагач двоструке траке ЕФ08ХД.* Величина PVB КСL ће бити КЕ-3020В.

ФАК:

P: Колико је тачна машина за бирање и постављање?

Pицк-анд-плаце машине су веома прецизне и способне да прецизно постављају компоненте.Типични нивои тачности за модерне машине за хватање и постављање крећу се од 20 до 50 микрометара (μм), у зависности од спецификација машине и калибрације.

P: Колико је брз робот за бирање и постављање?

Брзина пицк-анд-плаце робота може варирати у зависности од специфичног модела и произвођача.Модерне машине за преузимање и постављање могу да постигну брзине у распону од 10.000 до 120.000 компоненти постављених на сат (ЦPХ).Брзина зависи од фактора као што су дизајн машине, сложеност PCB-а и величина компоненти које се постављају.

P: Колико је брза машина за бирање и постављање?

Брзине машине за бирање и постављање могу знатно да варирају у зависности од могућности и конфигурације машине.Машине почетног нивоа могу имати брзине од око 10.000 до 20.000 ЦPХ (компоненте на сат), док машине високе класе могу достићи брзине које прелазе 120.000 ЦPХ.Тачна брзина зависи од фактора као што су модел машине, број глава за постављање и сложеност процеса монтаже.
