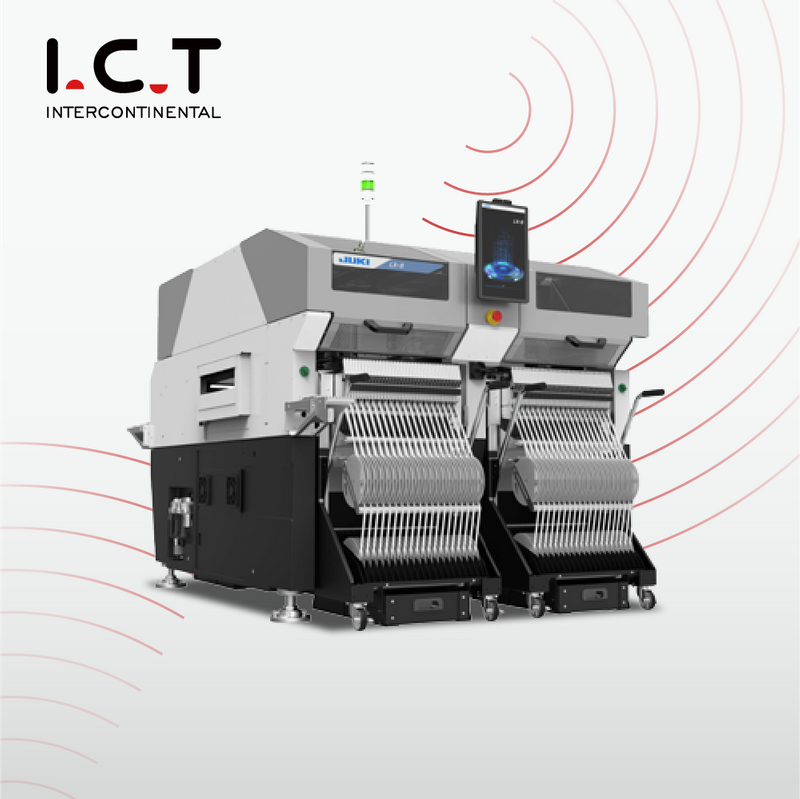

ЛКС-8 |ЈУКИ напредни флексибилни СМТ системи за монтажу чипова

ЛКС-8 |ЈУКИ напредни флексибилни СМТ системи за монтажу чипова 2 Глава Остварују се брзи пласман и производња површине

  • ЛКС-8

  • JUKI

Статус доступности:
Количина:
Упитајте Додај у корпу

ЛКС-8 |ЈУКИ напредни флексибилни СМТ системи за монтажу чипова


Увод


ЈУКИ ЛКС-8 СМТ Монтажа

ЈУКИ ЛКС-8 СМТ Чип Монтажа


2 Глава Остварују се брзи пласман и производња површине


Може да се похвали највишим 105.000ЦПХ у својој класи*, и опремљен је ултра великом брзином, функцијама које штеде простор, док се може похвалити високом продуктивношћу на површини и постизањем високо ефикасне производње.

Планет П20С глава подржава монтажу 0201 веома малих делова.

Поред тога, чак и велике компоненте и друге веома разноврсне дизајнерске главе могу бити опремљене ултра великом брзином од 94.000ЦПХ која је међу највишима у својој класи.


Карактеристике спецификације главе ЛКС-8 Такуми


  • Реализација високо ефикасне производње кроз високу површинску продуктивност

  • Нови кориснички интерфејс који тежи лакоћи коришћења

  • Број утора за довод је 160 или више*, што је највеће у својој класи.Значајно скраћује време преласка.

  • ЛКС-8 омогућава фронт-сиде банкама да раде без губитка продуктивности.

  • Независна конфигурација главе са минималним губитком такта

  • Компоненте од 0,3 мм×0,15 мм до 65 мм квадратних, 10 мм×90 мм или 50 мм к 75 мм и висине до 25 мм.

  • Нова камера високе прецизности за инспекцију и центрирање

  • Смањење времена ВЦС-а за препознавање слика (упоредите са нашом опремом)

  • Беспрекорно се интегрише са производним окружењем


Спецификација


Модел

ЈУКИ ЛКС-8 СМТ Чип Монтажа

П20С*¹×П20С*¹ П20С*¹кТакуми ТакумикТакуми
Величина плоче Минимум 50×50мм
Једноструко стезање 410×400 мм
Двоструко стезање*¹ 810×400мм*²
Висина компоненте 3мм 25мм


Величина компоненте Минимум 0201*¹ 0201*¹
Максимум 5 ㎜ 65 ㎜ /10 ㎜ ×90 ㎜ /50 ㎜ ×75 ㎜
Брзина постављања (оптимална) 105,000ЦПХ 99,500ЦПХ 94,000ЦПХ
Тачност постављања ±40μм (25μм*³) (Цпк ≧1) ±35μм (Цпк ≧1)*⁴
Капацитет хранилице Трака Макс.136 Макс.148 Макс.160
Траи*⁵ - Макс.30 Макс.60
Снага 3-фазни АЦ200В (стандард) АЦ200В ～ АЦ415В (када је изабран опциони трансформатор)
Привидна снага 2.49кВА
Радни притисак ваздуха 0,5±0,05МПа
Потрошња ваздуха (стандардна) 50 л/мин (АНР)
Димензије машине (ШкДкВ)⁶ 1.600 ㎜ × 1.924 ㎜ × 1.440 ㎜
миса (приближно) 2.400 кг или мање

*1 Молимо контактирајте ИЦТ за детаље
*2 Фабричка подешавања
*3 Препознавање слике, режим високе прецизности
*4 За ласерско препознавање
*5 За ТР8СР
*6Д димензија не укључује предњи радни монитор.Х димензија не укључује сигнални торањ.


ФАК:

П:   Шта је процес СМТ монтирања?

  • Процес СМТ монтаже укључује прецизно постављање електронских компоненти, као што су отпорници и ИЦ, на штампане плоче (ПЦБ).Ово се ради помоћу аутоматизованих машина које се називају СМТ монтажерима, обезбеђујући прецизну монтажу у производњи електронике.

П:   Шта СМТ значи у производњи?

  • СМТ је скраћеница од Сурфаце Моунт Тецхнологи у производњи.То је метода која се користи за причвршћивање електронских компоненти директно на ПЦБ површине, замењујући старију технологију кроз рупе.СМТ нуди предности попут мањих штампаних плоча и аутоматизованог склапања.

П:   Шта је машина за монтажу чипа?

  • Машина за монтажу чипова, такође позната као машина за подизање и постављање, кључна је компонента СМТ производње.Прецизно преузима уређаје за површинску монтажу (СМД) и поставља их на ПЦБ користећи роботске руке и системе вида, обезбеђујући брзу и прецизну монтажу.

П:   Можете ли да дате пример СМТ машине?

  • Сигурно!Један пример је ЈУКИ ЛКС-8 СМТ носач.Ова машина се може похвалити изванредним перформансама са карактеристикама као што су висока прецизност и брза стопа постављања, погодна за широк спектар потреба за СМТ монтажом.Неки кључни параметри укључују максималну брзину постављања до 105.000ЦПХ / ИПЦ: 55.000ЦПХ (компоненте по сату), минималну величину компоненте од 01005, максималну величину компоненте од 120к90 милиметара и различите опције довода за прилагођавање различитих процеса монтаже.

ИЦТ - Наша компанија

СМТ шаблонски штампач

О ИКТ:

ИЦТ је водећи добављач решења за планирање фабрике.Имамо 3 фабрике у потпуном власништву, које обезбеђују  професионалне консултације и услуге за глобалне купце.Имамо више од 22 године електронике  укупна решења.Не само да обезбеђујемо комплетан сет опреме, већ пружамо и комплетан асортиман техничке опреме  подршку и услуге, и дају клијентима разумније стручне савете.Помажемо многим купцимав  да постави фабрике у ЛЕД, ТВ, мобилни телефон, ДВБ, ЕМС и друге индустрије широм света.Ми смо  да постави фабрике у ЛЕД, ТВ, мобилни телефон, ДВБ, ЕМС и друге индустрије широм света.Ми смо  поуздано.

СМТ шаблонски штампач

Изложба

СМТ шаблонски штампач

За фабричко подешавање СМТ-а можемо да урадимо за вас:

1.   Пружамо потпуно СМТ решење за вас

2.   Пружамо основну технологију са нашом опремом

3.   Пружамо најпрофесионалнију техничку услугу

4.   Имамо богато искуство у подешавању СМТ фабрике

5.   Можемо да решимо свако питање о СМТ


СМТ шаблонски штампач
