НПМ-ВФ
I.C.T
| Количина: | |
|---|---|

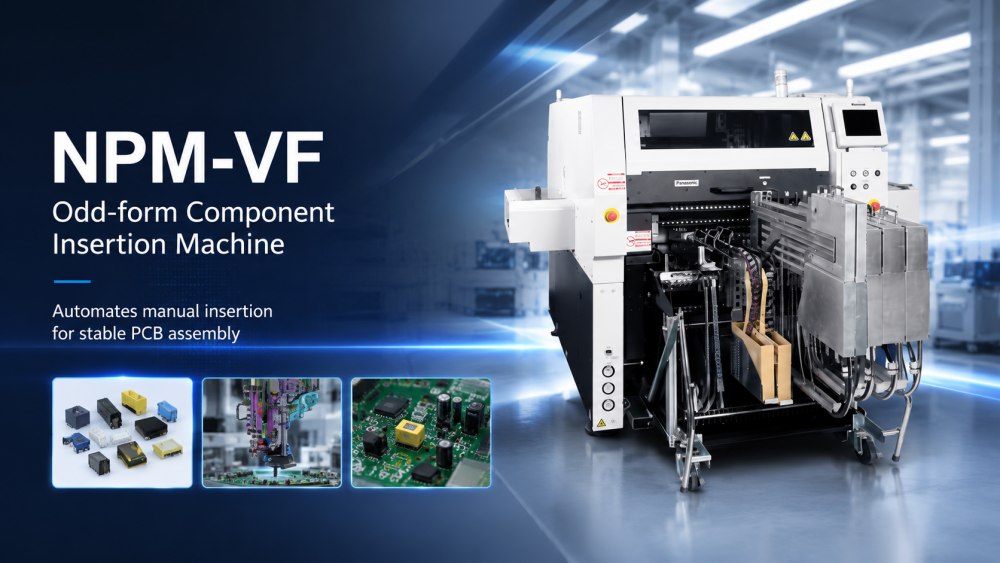

Панасониц машина за уметање компоненти непарног облика НПМ-ВФ се користи за аутоматизацију уметања компоненти непарног облика у склопове ПЦБ-а. Погодан је за компоненте које је тешко руковати стандардним СМТ постављањем, као што су велики кондензатори, трансформатори, релеји, енергетски модули, конектори, калемови, прекидачи, кућишта штитова и други специјални делови. Машина помаже у смањењу ручног рада уметања и подржава стабилнију производњу. НПМ-ВФ такође може да подржи компоненте СМТ спецификације, тако да фабрикама даје већу флексибилност када производи укључују мешовите типове компоненти. За купце који производе струјне плоче, индустријске контролне плоче, комуникационе плоче, аутомобилску електронику или потрошачку електронику, ова машина може помоћи да процес монтаже буде више контролисан и мање зависи од ручног рада.
Аутоматизација процеса уметања компоненти непарног облика.
Поред тога, подржане су и СМТ спецификације.
Разноврстан и флексибилан: различите конфигурације алата за главу и конфигурације улагача машине за прилагођавање различитим типовима компоненти.
Допринети смањењу радне снаге и стабилној производњи са високом продуктивношћу, флексибилношћу, висококвалитетним уметањем
| Спецификација
| Ставка спецификације | НПМ-ВФ |
|---|---|
| Димензије ПЦБ-а (мм) | Стандардни транспортер: Д 50 мм × Ш 50 мм до Д 510 мм × Ш 460 мм Опција транспортне траке: Д 50 мм × Ш 50 мм до Д 460 мм × Ш 400 мм |
| Мак Спеед | 3-станице: Макс. 0,65 с / компонента 2-станица глава: Макс. 0,9 с / компонента |
| Применљиве компоненте | Макс. димензије: Д 130 мм × Ш 35 мм × В 60 мм или Д 150 мм × Ш 38 мм × В 29 ммМакс. маса компоненте: 200 г |
| Тип алата за главу | 3-станица глава / 2-станица глава |
| Подржани типови компоненти | Велики кондензатори, трансформатори, релеји, енергетски модули, кућишта штитова, конектори, калемови, прекидачи, ЛЕД компоненте, ИЦ, ДИП компоненте, мали трансформатори и друге компоненте чудног облика |
| Подршка СМТ компонентама | Подржава компоненте СМТ спецификације |
| Опције конфигурације | Фиксна јединица за напајање, колица за убацивање, конфигурација лежишта |
| Главна апликација | Уметање компоненти у чудном облику, мешана СМТ и ДИП производња, аутоматизовани ручни процес уметања |
| Листа опреме СМТ линије
Панасониц машина за уметање компоненти необичне форме се често користи унутар комплетног СМТ и ДИП производног процеса. ИЦТ може да обезбеди СМТ утоваривач, штампач за шаблоне, СПИ, СМТ монтажер, рефлов пећ, АОИ, ДИП линију за уметање, опрему за уметање непарног облика, машину за лемљење таласа, машину за селективно лемљење, ПЦБ транспортере, руковање НГ/ОК, опрему за сечење и системе за истовар. За компоненте непарног облика, процес се мора пажљиво планирати јер величина компоненте, облик електроде, подршка плоче, сила уметања и метод лемљења утичу на коначни резултат. ИЦТ помаже купцима да уклопе пуну производну линију према величини ПЦБ-а, типу компоненте, производном капацитету, потребама инспекције и фабричком распореду. Ово чини НПМ-ВФ лакшим за повезивање са стварном фабричком производњом.
| Видео о успеху купаца
ИЦТ је подржао купца у Узбекистану на великом пројекту производње електронике. Фабрика је била планирана за компјутерске матичне плоче, ССД-ове, производе везане за меморију и друге електронске склопове. ИЦТ се придружио пројекту од ране фазе комуникације и наставио кроз инсталацију, отклањање грешака и тестирање производње. СМТ линија је укључивала ИЦТ-5151 штампач шаблона, четири СМТ машине за постављање, Лира серију рефлов пећи, СПИ, АОИ и ПЦБ системе за руковање. ДИП линија је укључивала ручно уметање, ЈУКИ опрему за уметање необичног облика, ИЦТ-Ацраб350 таласно лемљење и транспортне системе. Током тестирања производње, Купац је видео да је комплетна координација помогла да СМТ и ДИП процес буде јаснији, бржи и лакши за управљање.
| Подршка за услуге и обуку
За пројекат НПМ-ВФ Панасониц машине за уметање, ИЦТ прво проверава стварне производне потребе Купца. Наш тим прегледа величину ПЦБ-а, цртеже компоненти, тип електроде, правац уметања, метод убацивања, потражњу за лежиштем, процес лемљења, излазни циљ и распоред оператера. Овај корак је важан јер је уметање непарног облика уско повезано са самом компонентом. Након што опрема стигне, ИЦТ инжењери могу да подрже позиционирање линије, проверу комуналних услуга, подешавање фидера, припрему програма, тестирање узорка плоче и обуку оператера. Обука се заснива на целом СМТ и ДИП процесу, тако да тим клијента може да разуме како је уметање повезано са претходним СМТ радом и каснијим квалитетом лемљења.
| Повратне информације клијената
Купци обично бирају аутоматску машину за уметање чудног облика када ручно уметање постане споро, нестабилно или га је тешко контролисати. У стварној производњи, компоненте непарног облика могу имати различите облике, висине, тежине и оловне структуре. Ако процес превише зависи од ручног рада, учинак и квалитет се могу променити од смене до смене. ИЦТ помаже клијентима да провере ове проблеме из целог приказа линије. Током покретања, инжењери прегледају довод компоненти, положај уметања, подршку ПЦБ-а, метод лемљења, резултат инспекције и радни ток оператера. Корисници цене ову врсту подршке јер им помаже да смање време покушаја и грешака. То такође даје њиховом тиму јаснији метод за вођење производње мешовитих компоненти.
| Сертификати и стандарди
ИЦТ припрема комплетне пројекте производних линија са пажњом на безбедност, евиденцију квалитета и детаље испоруке за извоз. Комплетно решење СМТ и ДИП линије може да подржи уобичајене документе као што су ЦЕ, РоХС, ИСО9001 и сродни материјали за патенте. Пре отпреме, наш тим проверава стање машине, прибор, алате за главу, делове који се односе на довод, тацне, каблове, софтверске датотеке, резервне делове, етикете, листе за паковање и заштиту дрвеног кућишта за извоз. За Панасониц пројекат машине за уметање штампаних плоча, ове провере су важне јер недостајући алати или делови за напајање могу да одложе инсталацију. Јасно паковање и припрема докумената помажу Купцу да прими опрему са бољом евиденцијом и започне фабричка подешавања са мање проблема.
| О ИЦТ компанији и фабрици
ИЦТ подржава фабрике електронике којима је потребно комплетно планирање производних линија, а не само једна куповина машина. Наш рад покрива постављање СМТ-а, ДИП уметање, уметање непарних облика, лемљење таласима, селективно лемљење, премазивање, дозирање, инспекцију, чишћење и руковање ПЦБ-ом. За купце који користе СМТ и ДИП решења за машине за уметање компоненти, ИЦТ може помоћи у повезивању избора машине са дизајном плоче, типом компоненте, методом лемљења, потребама инспекције и производним капацитетом. Радили смо са више од 1.700 купаца у преко 80 земаља, покривајући енергетску електронику, аутомобилску електронику, ЛЕД осветљење, комуникационе уређаје, индустријску контролу, потрошачку електронику и производе везане за рачунаре. Наши инжењерски и сервисни тимови помажу купцима да пређу са планирања производње на стабилан свакодневни рад.
