RX-7R |JUKI Pцб монтажна линија машина за бирање и постављање из Кине

JUKI RX-7R Машина за монтажу штампаних плоча

Увод

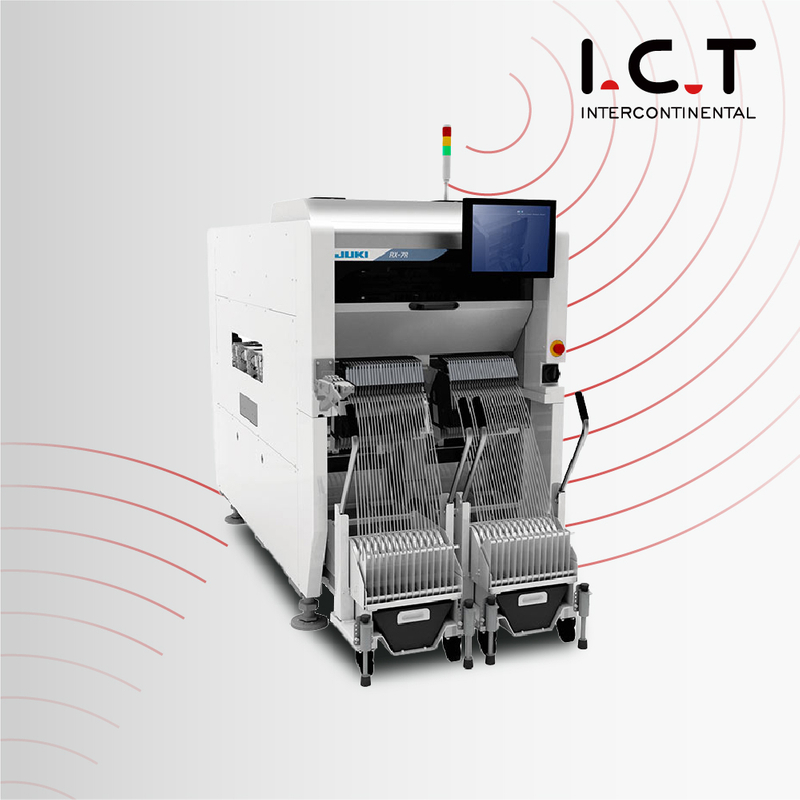

ЈУКИ-РКС-7Р-Компактни-Модулар-Моунтер

JUKI машина за бирање и постављање

Компактни модуларни носач велике брзине

Напредна велика брзина и висока прецизност чине RX-7R изузетно продуктивним модуларним носачем са најновијим двоглавим дизајном са две траке.

Pостигните високу продуктивност површине са мањим и лакшим дизајном - ширина машине је само 988 мм!

Висока продуктивност

Висока флексибилност

Висок квалитет

одлика

JUKI машина за бирање и постављање

Камера за центрирање на глави

Откријте надгробне споменике, присуство/одсуство компоненти и наопачке компоненте.

Супер-висока продуктивност

Супер ротирајућа глава, главе за паралелно постављање и транспортер са две траке

Компактни модуларни носач велике брзине RX-7R
		(P16С×P16С глава)	(P16С×P8 глава)	(P8×P8 глава)
Величина плоче	Једноструки транспортер	50×50~510мм×450мм
	Једноструки транспортер Режим једне траке	50×50~510мм×450мм
	Једноструки транспортер Режим са две траке	50×50~510мм×250мм
Висина компоненте		3мм	3 мм (глава P16С)	10.5мм
			10,5 мм (глава P8)
Величина компоненте		03015~5мм	03015 ~ 5 мм (глава P16С)	0603~25мм
			0603 ~ 25 мм (глава P8)
Брзина постављања (оптимална)	Чип	75.000	54,900 ЦPХ	34,800 ЦPХ
	ИЦ	-	6,400 ЦPХ	12,800 ЦPХ
Тачност постављања	Чип	±0,04 мм (Цпк≥1)
	ИЦ	-	±0.04мм
Капацитет хранилице		До 56
Напајање		3 фазе АЦ200В,220В-430В
Pривидна снага		2.3кВА
Радни притисак ваздуха		0,5±0,05МPа
Pотрошња ваздуха (стандардна)		20L/АНР (током нормалног рада)
Димензије машине (Ш к Д к В)		998×1.895×1.530 мм	998×1.895×1.530 мм
миса (приближно)		око 1.820 кг

* Контактирајте I.C.T за детаље

ФАК:

P: Шта је SMT машина за преузимање и постављање?

SMT машина за подизање и постављање је аутоматизовани уређај који се користи у производњи електронике за прецизно постављање компоненти за површинску монтажу (SMD) на штампане плоче (PCB).

P: Како ради машина за преузимање?

Користи роботске руке опремљене вакуумским млазницама да покупи SMD-ове из фидера и прецизно их постави на PCB-ове према дизајну.

P: Које врсте компоненти се могу поставити на SMT машине за узимање и постављање?

SMT машине за преузимање и постављање могу да раде са широким спектром компоненти, укључујући отпорнике, кондензаторе, интегрисана кола (ИЦ), диоде и још много тога.

P: Која је брзина постављања ових машина?

Брзине постављања могу варирати у зависности од модела.

Више детаља, контактирајте I.C.T
