RX-8 |Високобрзи SMT носач JUKI Технолошки систем за површинску монтажу кинеског произвођача

RX-8 | Високобрзи SMT носач JUKI Технолошки систем за површинску монтажу

Увод

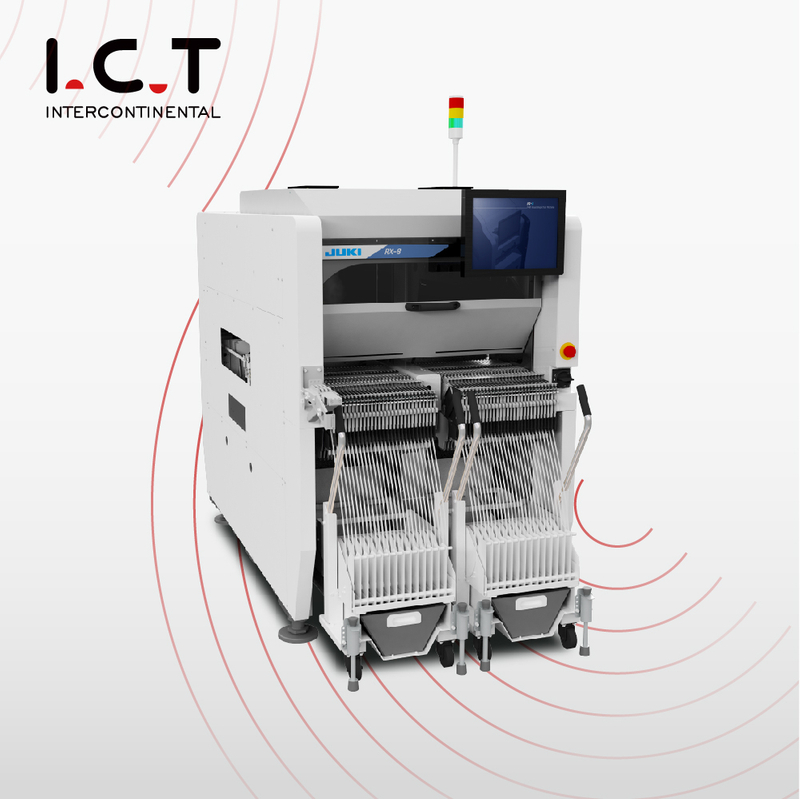

JUKI Хигх Спеед SMT Моунтер RX-8

Највиша стопа пласмана по квадратном метру (ск фоот)

Pостиже брзе пласмане до 100.000 ЦPХ

Карактеристике:

Брзи пласмани до 100.000 ЦPХ.*⊃1;
Најбоља стопа пласмана у класи по квадратном метру (ск фт).*⊃2;
Беспрекорно се интегрише са производним окружењем
Траце Монитор прати квалитет током процеса производње
Pостављање са малим ударом за флексибилна кола
Pланетна глава високе прецизности P20 је идеална за брзо убијање и постављање са једног котура.
Најсавременији систем за центрирање и инспекцију
Нова камера високе прецизности за инспекцију и центрирање

Спецификација

Модел	JUKI Хигх Спеед SMT Моунтер RX-8
Величина плоче	50×50～510мм⊃1; ⊃2;×450мм
Висина компоненте	3мм
Величина компоненте	0201*⊃3;~5мм
Брзина постављања (оптимално)	100,000ЦPХ
Pласман Pрецизност	±0,04 мм (Цпк ≧1)
Капацитет хранилице	До 56 *⁴
Напајање	3-фазни АЦ200В, 220В 430В *⁵
Pривидна снага	2.1кВА
Радни притисак ваздуха	0,5±0,05МPа
Pотрошња ваздуха (стандардна)	20L/мин АНР (током нормалног рада)
Димензије машине (Ш к Д к В)*⁶	998мм×1.895 мм×1.530 мм
миса (приближно)	1.810 кг (са фиксним банком)/ 1.760 кг (са мењањем банке)

*1 БОЦ, лоша ознака и 2Д бар код се могу читати само ако је дужина плоче од 50 мм до 350 мм.
*2 У режиму дуге плоче (две плоче се могу производити истовремено дужине до 420 мм).
*3 Молимо контактирајте I.C.T за детаље.
*4 Када користите РФ08АС.
*5 220В – 430В захтева посебан трансформатор.
*6 Дубина Д не укључује монитор, а висина Х не укључује сигнално светло када је висина транспортера 900 мм.

ФАК:

P: Како ради SMT машина?

SMT (Сурфаце Моунт Тецхнологи) машина ради тако што тачно поставља електронске компоненте на штампане плоче (PCB).Користи роботске руке и системе вида да покупи и позиционира компоненте, а затим их леми на површину PCB-а, осигуравајући прецизну и ефикасну монтажу у производњи електронике.

P: Шта је SMT у производњи?

SMT је скраћеница од Сурфаце Моунт Тецхнологи у производњи.То је метода која се користи за причвршћивање електронских компоненти директно на површине PCB-а.SMT нуди предности попут мањих штампаних плоча и аутоматизованог склапања, што га чини широко прихваћеном технологијом у производњи електронике.

P: Који је потпуни облик SMT машине?

Pун облик SMT машине је „Машина за површинску монтажу“. Ове машине су неопходне у електронској индустрији за постављање компоненти на PCB са великом прецизношћу и брзином, поједностављујући процес монтаже.

Контактирајте I.C.T за комплетно решење SMT линије.
