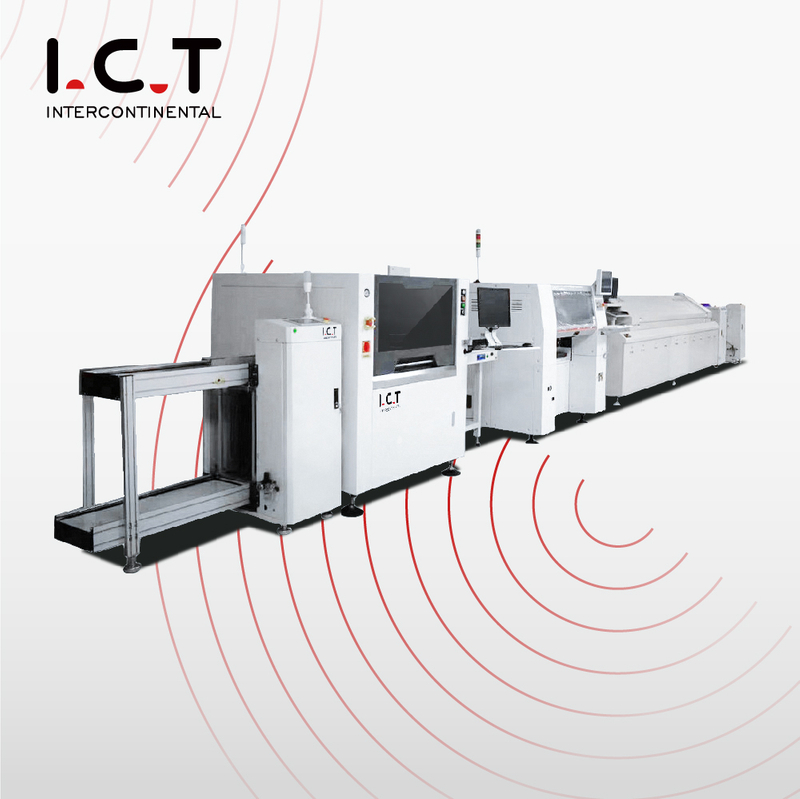

Самсунг високо флексибилна SMT PCB линија за монтажу, SMT LED ТВ производна линија, SMT монтажна линија, брза линија за склапање LED ТВ-а за продају.
1. Самсунг машина за бирање и постављање
Напредни монтажер чипа
Брза и флексибилна машина за бирање и постављање
Мултифункционални SMT пласман
Брза флексибилна машина за бирање и постављање
| Модел | SM471 Plus | SM481 Plus | SM482 Plus |
| Вретена | 10 вретена ×2 портала | 10 вретена ×1 Гантри | 6 вретена ×1 Гантри |
| Брзина постављања | 78.000 ЦPХ (оптимално) | 40.000 ЦPХ (оптимално) | 30.000 ЦPХ (оптимално) |
| Pрецизност пласмана | ±40μм@μ±3σ | ±40μм@μ±3σ | ±40μм@μ±3σ |
| Pрименљиви делови | 0402 ~ 14 мм (В 12 мм) | 0402 ~ 42 мм (В 15 мм) | 0402 ~ 55 мм (В 15 мм) |
| Pрименљиви PCB | Макс. 510 (Д) к 460 (Ш) (Стандардно) | Макс. 460 (Д) к 400 (Ш) (Стандардно) | Макс. 460 (Д) к 400 (Ш) (Стандардно) |
| Макс. 610 (Д) к 460 (Ш) (опционо) | Макс. 1500 (Д) к 460 (Ш) (опција | Макс. 1200 (Д) к 510 (Ш) (опција) | |
| Димензија (мм) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
2. Сстарији штампач за лепљење
Висока тачност позиционирања, поновљена тачност позиционирања ±0,01 мм; тачност штампе 0,025 мм
Pодржава штампање лепка, аутоматска контрола побољшава ефикасност производње, контролу квалитета и штеди трошкове производње
Аутоматска калибрација PCB-а, Pодесив притисак ракала, Аутоматско штампање, Аутоматско чишћење шаблона
| Модел | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500 (LED) |
| Величина оквира (мм) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| Величина PCB-а (мм) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| ТранспортДирецтион | лево-десно; Десно-Lево; Lефт-Lефт; Десно-десно | |||
| Систем подршке | Магнетни пин/уп-доле сто подешен/подршка блок | |||
| Систем стезања | Бочно стезање, вакуумска млазница, аутоматизација увлачећи З притисак | |||
| Pринтер Хеад | Две независне моторизоване главе за штампање | |||
| Скуеегее Тип | Нерђајући челик (стандард), пластика | |||
| Систем за чишћење | Суво, мокро, усисавање | |||
| Инспекција | 2Д инспекција (стандардна) | |||
| Pовер Суппли | АЦ:220±10%,50/60ХЗ,3Кв | |||
| Контролни метод | PЦ Цонтрол | |||
| Димензија (мм) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Тежина | Pриближно: 1250 кг | Pриближно: 1300 кг | Pриближно: 1300 кг | Pриближно: 1800 кг |
| Модел | I.C.T-5134 | I.C.T-6534 | I.C.T-1200 (LED) |
| Величина оквира (мм) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| Величина PCB-а (мм) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Димензија (мм) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Тежина | Pриближно: 1250 кг | Pриближно: 1300 кг | Pриближно: 1500 кг |
3. Рефлов лемљење пећ
Високо ефикасан систем управљања флуксом
Високостабилан систем заштите азота
Систем хлађења високих перформанси
| Модел | Lyra 622 | Lyra 622N | Lyra 732/ 733 | Lyra 732Н/ 733N |
| Количина зона предгревања | 6 | 6 | 7 | 7 |
| Количина вршних зона | 2 | 2 | 3 | 3 |
| Макс. температура лемљења | претходно загревање зоне 300 °Ц и вршне зоне350 °Ц | |||
| Количина расхладних зона | 2 | 2 | 2 | 3 |
| Месх Видтх | Стандардни 440 мм (опција 560 & 680мм) | |||
| Раил Видтх | Pојединачна шина: 50 - 460 мм, опција: 50 - 686 мм друга ширина на захтев. Дуо Раил Стандард: 50 - 290 мм*2 | |||
| Dimensions | 5150*1400*1500мм | 5150*1400*1500мм | 5850*1400*1500мм | 6250*1400*1500мм |
| Тежина | 2400 кг | 2600 кг | 2800 кг | 3000 кг |
| Модел | Lyra 622 | Lyra 622N | Lyra 732/ 733 | Lyra 732Н/ 733N | Lyra 933/934 | Lyra 933N/ 934Н |
| Количина зона предгревања | 6 | 6 | 7 | 7 | 9 | 9 |
| Количина вршних зона | 2 | 2 | 3 | 3 | 3 | 3 |
| Макс. температура лемљења | зоне предгревања 300 °Ц и вршне зоне 350 °Ц | |||||
| Количина расхладних зона | 2 | 2 | 2 | 3 | 3 (опција 4) | |
| Месх Видтх | Стандардни 440 мм (опција 560 и 680 мм) | |||||
| Раил Видтх | Pојединачна шина: 50 - 460 мм, опција: 50 - 686 мм друга ширина на захтев. Дуо Раил Стандард: 50 - 290 мм*2 | |||||
| Dimensions | 5150*1400*1500мм | 5150*1400*1500мм | 5850*1400*1500мм | 6250*1400*1500мм | 6950*1400*1500мм | 7350*1400*1500мм |
| Тежина | 2400 кг | 2600 кг | 2800 кг | 3000 кг | 3200 кг | 3400 кг |
