С10
I.C.T
| Количина: | |
|---|---|

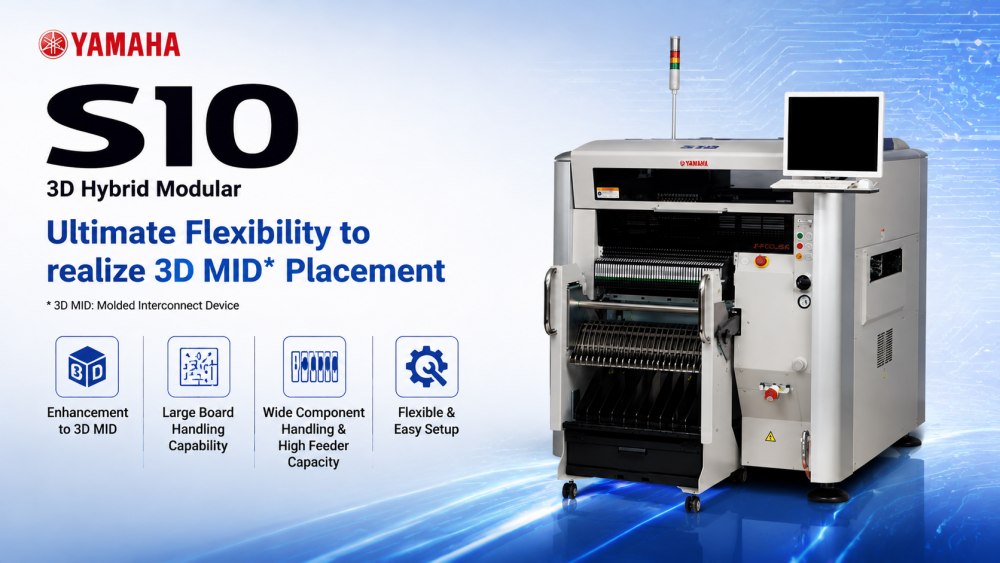

Иамаха С10 је 3Д хибридни модуларни носач чипа дизајниран за савремену производњу ПЦБ склопова. Пружа стабилне перформансе постављања велике брзине уз подршку широког спектра електронских компоненти. Систем је направљен за произвођаче којима је потребна флексибилност, тачност и скалабилна интеграција СМТ линије.
Са својом модуларном структуром, С10 се лако може прилагодити различитим производним захтевима као што су ЛЕД плоче, потрошачка електроника, индустријске контролне плоче и комуникациони производи. Такође подржава велико руковање ПЦБ-ом и велики капацитет фидера, што га чини погодним за окружења са великом мешавином и средњим обимом производње. Машина помаже фабрикама да побољшају ефикасност, смање ручни рад и одрже стабилан квалитет производње.
С10 усваја напредну 3Д хибридну технологију монтирања ради побољшања флексибилности постављања. Подржава сложене ПЦБ структуре укључујући МИД апликације. Систем обезбеђује стабилно и тачно позиционирање компоненти чак и у вишеслојним дизајном плоча, помажући произвођачима да постигну већу поузданост производа.
Машина подржава велику обраду ПЦБ-а са јаком прилагодљивошћу транспортера. Може глатко да рукује различитим величинама плоча без смањења ефикасности постављања. Ово га чини погодним за ЛЕД панеле, плоче за напајање и индустријске контролне плоче које захтевају веће подлоге.
С10 је дизајниран са снажном могућношћу проширења фидера, подржавајући више типова компоненти у једном подешавању. Смањује време промене и побољшава континуирану ефикасност производње. Ова структура је идеална за производна окружења са великом количином мешавине.
Систем интегрише интелигентне функције подешавања које поједностављују промене производње. Оператери могу брзо да подесе параметре, смањујући време застоја и побољшавајући флексибилност линије. Помаже фабрикама да брже реагују на хитне производне наруџбе.
| Спецификација
| С10 | С20 | |
|---|---|---|
| Величина плоче (са бафером који се не користи) | Мин. Д50 к Ш30 мм до макс. Д1330 к Ш510 мм (Стандард Л955) | Мин. Д50 к Ш30 мм до макс. Д1,830 к Ш510 мм (Стандард Л1,455) |
| Величина плоче (са коришћеним улазним или излазним бафером) | Мин. Д50 к Ш30 мм до макс. Д420 к Ш510 мм | - |
| Величина плоче (са коришћеним улазним и излазним баферима) | Мин. Д50 к Ш30 мм до макс. Д330 к Ш510 мм | Мин. Д50 к Ш30 мм до макс. Д540 к Ш510 мм |
| Дебљина плоче | 0,4 - 4,8 мм | 0,4 - 4,8 мм |
| Смер протока плоче | С лева на десно (Стд) | С лева на десно (Стд) |
| Брзина преноса Брзина | Мак 900мм/сец | Мак 900мм/сец |
| постављања (12 глава + 2 тхета) Опт. Конд. | 0,08 сек/ЦХИП (45.000 ЦПХ) | 0,08 сек/ЦХИП (45.000 ЦПХ) |
| Тачност постављања А (μ+3σ) | ЦХИП +/-0,040мм | ЦХИП +/-0,040мм |
| Тачност постављања Б (μ+3σ) | ИЦ +/-0,025 мм | ИЦ +/-0,025 мм |
| Угао постављања | +/-180 степени | +/-180 степени |
| Контрола З осе / Контрола Тета осе | АЦ серво мотор | АЦ серво мотор |
| Висина компоненте | Макс. 30 мм * 1 (Унапред постављене компоненте: мак 25 мм) | Макс 30мм *1 (Унапред постављене компоненте: мак 25мм) |
| Применљиве компоненте | 0201мм – 120к90мм, БГА, ЦСП, конектор, итд. (Стандард 01005 -) | 0201мм – 120к90мм, БГА, ЦСП, конектор, итд. (Стандард 01005 -) |
| Пакет компоненти | 8 - 56 мм трака (Ф1/Ф2 улагачи), 8 - 88 мм трака (Ф3 електрични улагачи), штап, лежиште | 8 - 56 мм трака (Ф1/Ф2 улагачи), 8 - 88 мм трака (Ф3 електрични улагачи), штап, лежиште |
| Провера недостатака | Вакуумска провера и провера вида | Вакуумска провера и провера вида |
| Језик екрана | енглески, кинески, корејски, јапански | енглески, кинески, корејски, јапански |
| Позиционирање на плочи | Јединица за држање плоче, предња референца, аутоматско подешавање ширине транспортера | Јединица за држање плоче, предња референца, аутоматско подешавање ширине транспортера |
| Типови компоненти | Максимално 90 типова (8мм трака), 45 трака к 2 | Максимално 180 типова (8мм трака), 45 трака к 4 |
| Висина преноса | 900 +/- 20 мм | 900 +/- 20 мм |
| Димензије машине, тежина | Л1250кД1750кХ1420мм, прибл. 1.200 кг | Л1750кД1750кХ1420мм, прибл. 1.500 кг |
| Листа опреме СМТ линије
С10 се може интегрисати у пуну СМТ производну линију, укључујући штампач за лемну пасту, СПИ систем за инспекцију, машине за бирање и постављање, рефлов пећ, АОИ инспекцију и системе за руковање ПЦБ-ом. ИЦТ пружа комплетно решење „кључ у руке“ које покрива дизајн изгледа, инсталацију, обуку и подршку након продаје.
Ово помаже произвођачима да изграде стабилну, ефикасну и потпуно аутоматизовану СМТ производну линију. Погодан је за фабрике електронике које производе потрошачку електронику, аутомобилску електронику, ЛЕД производе и индустријске системе управљања. Решење пуне линије обезбеђује висок принос и константан квалитет производа.
| Видео о успеху купаца
ИЦТ је успешно испоручио комплетну аутоматску СМТ производну линију купцу у Казахстану за производњу напајања. Комплетна линија је укључивала СМТ утоваривач, потпуно аутоматски штампач, СМТ машину за постављање, рефлов пећ, СМТ транспортер и оффлине АОИ систем.
Наши инжењери Анди и Билли отпутовали су у фабрику купаца ради монтаже и подршке за обуку. Они су водили тим кроз подешавање машине, отклањање грешака у производњи и обуку оператера како би се обезбедило несметано покретање производње.
Купац је успешно започео масовну производњу након пуштања у рад и потврдио стабилне перформансе целе СМТ линије.
| Подршка за услуге и обуку
ИЦТ пружа услугу целог животног циклуса за Иамаха СМТ машине укључујући инсталацију, подршку за програмирање, обуку оператера и техничку помоћ на даљину. Наш инжињерски тим у иностранству обезбеђује брз одговор на све производне проблеме.
Такође подржавамо планирање распореда СМТ линије, оптимизацију процеса и побољшање ефикасности производње. Обука обухвата рад машине, одржавање и основно решавање проблема, помажући купцима да брзо изграде независну производну способност.
| Повратне информације клијената
Купци цене стабилне перформансе и лако руковање Иамаха С10 СМТ машинама. Такође цене ИЦТ инжењере за професионалну инсталацију и подршку за обуку. Брзо време одзива и јасне техничке смернице помажу купцима да неометано започну производњу.
Многи купци истичу добар квалитет машине, поуздано паковање и стабилне перформансе дуготрајног рада. Комбинација поузданости опреме и глобалне сервисне подршке ствара снажно поверење у дугорочну сарадњу.
| Сертификати и стандарди
Сва решења за интеграцију ИЦТ СМТ опреме произведена су по строгим међународним стандардима. Поседујемо ЦЕ сертификат, усклађеност са РоХС, ИСО9001 сертификат система управљања квалитетом и више техничких патената.
Ови сертификати обезбеђују стабилан квалитет машине, сигуран рад и усклађеност са глобалним захтевима производње електронике.
| О ИЦТ компанији и фабрици
ИЦТ је професионални добављач СМТ фабричких решења са јаким могућностима истраживања и развоја, производње и глобалних услуга. Имамо велики инжењерски и производни тим који опслужује купце у више од 80 земаља широм света.
Наша фабрика прати строге процесе контроле квалитета од контроле сировина до финалног тестирања машина. Уз континуиране иновације и брз раст пословања, подржавамо више од 1700 купаца широм света у индустријама као што су аутомобилска електроника, ЛЕД, потрошачка електроника и индустријска контрола.
Посвећени смо обезбеђивању стабилних, ефикасних и интелигентних СМТ производних решења за глобалне произвођаче.
