С20
I.C.T
| Количина: | |
|---|---|

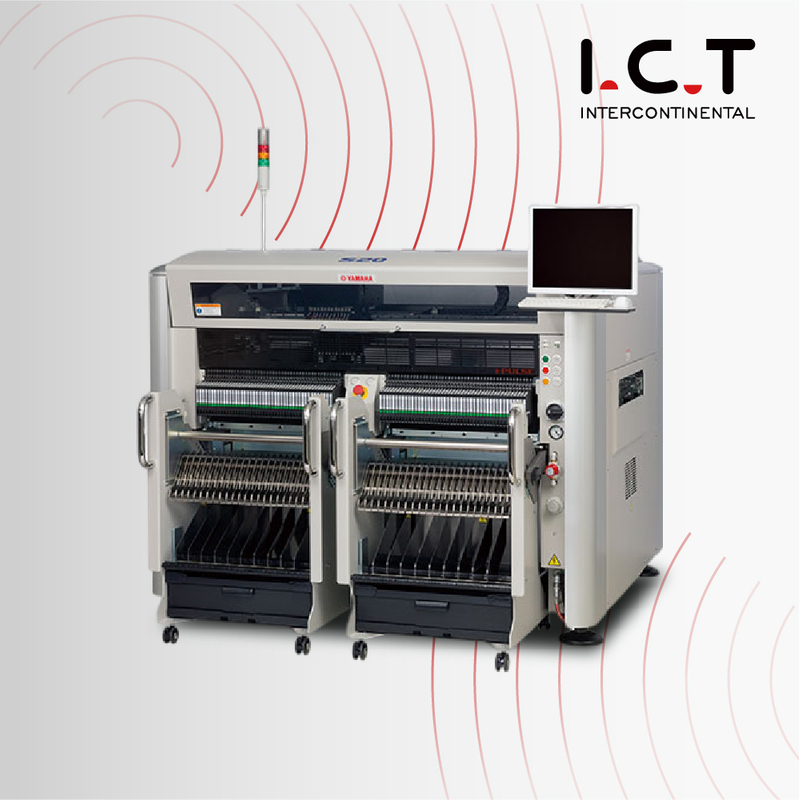

Иамаха машина за бирање и постављање
Напредни монтажер чипа
Брза и флексибилна машина за бирање и постављање
Мултифункционални СМТ пласман
Брза флексибилна машина за бирање и постављање
1. Побољшање 3Д МИД-а
2. Велика способност руковања плочама
3. Могућност руковања компонентама широког распона и велики капацитет улагача
4. Врхунска флексибилност и брзо и једноставно подешавање
| С10 | С20 | |
|---|---|---|
| Величина плоче (са неискоришћеним бафером) | Мин.Д50 к Ш30 мм до макс.Д1330 к Ш510 мм (Стандард Л955) | Мин.Д50 к Ш30 мм до макс.Д1,830 к Ш510 мм (Стандард Л1,455) |
| Величина плоче (са коришћеним улазним или излазним бафером) | Мин.Д50 к Ш30 мм до макс.Д420 к Ш510 мм | - |
| Величина плоче (са коришћеним улазним и излазним баферима) | Мин.Д50 к Ш30 мм до макс.Д330 к Ш510 мм | Мин.Д50 к Ш30 мм до макс.Д540 к Ш510 мм |
| Дебљина плоче | 0,4 - 4,8 мм | 0,4 - 4,8 мм |
| Смер струјања плоче | С лева на десно (Стд) | С лева на десно (Стд) |
| Брзина преноса плоче | Мак 900мм/сец | Мак 900мм/сец |
| Брзина постављања (12 глава + 2 тхета) Опт.Конд. | 0,08 сек/ЦХИП (45.000 ЦПХ) | 0,08 сек/ЦХИП (45.000 ЦПХ) |
| Тачност постављања А (μ+3σ) | ЦХИП +/-0,040мм | ЦХИП +/-0,040мм |
| Тачност постављања Б (μ+3σ) | ИЦ +/-0,025 мм | ИЦ +/-0,025 мм |
| Угао постављања | +/-180 степени | +/-180 степени |
| Контрола З осе / Контрола Тета осе | АЦ серво мотор | АЦ серво мотор |
| Висина компоненте | Мак 30мм*1 (Унапред постављене компоненте: макс. 25 мм) | Мак 30мм*1 (Унапред постављене компоненте: макс. 25 мм) |
| Применљиве компоненте | 0201мм – 120к90мм, БГА, ЦСП, конектор, итд. (Стандард 01005 -) | 0201мм – 120к90мм, БГА, ЦСП, конектор, итд. (Стандард 01005 -) |
| Компонентни пакет | 8 - 56 мм трака (Ф1/Ф2 улагачи), 8 - 88 мм трака (Ф3 електрични улагачи), штап, лежиште | 8 - 56 мм трака (Ф1/Ф2 улагачи), 8 - 88 мм трака (Ф3 електрични улагачи), штап, лежиште |
| Провера недостатака | Вакуумска провера и провера вида | Вакуумска провера и провера вида |
| Језик екрана | енглески, кинески, корејски, јапански | енглески, кинески, корејски, јапански |
| Позиционирање плоче | Јединица за држање плоче, предња референца, аутоматско подешавање ширине транспортера | Јединица за држање плоче, предња референца, аутоматско подешавање ширине транспортера |
| Типови компоненти | Максимално 90 типова (8мм трака), 45 трака к 2 | Максимално 180 типова (8мм трака), 45 трака к 4 |
| Висина преноса | 900 +/- 20 мм | 900 +/- 20 мм |
| Димензије машине, тежина | Л1250кД1750кХ1420мм, прибл.1.200 кг | Л1750кД1750кХ1420мм, прибл.1.500 кг |
ФАК
