Сербия  |
С20
I.C.T
| Количина: | |
|---|---|

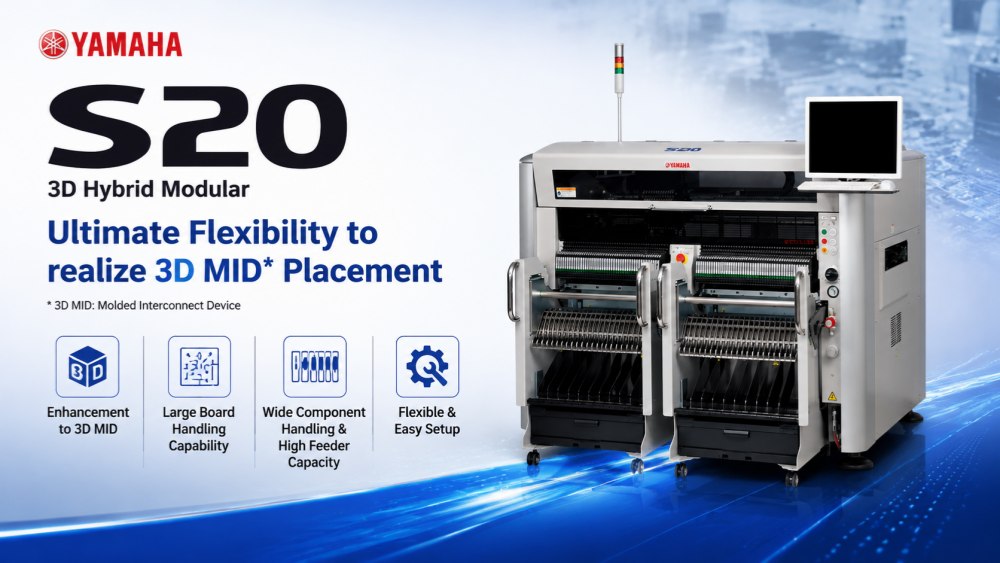

Иамаха С20 је СМТ систем за постављање нове генерације дизајниран за брза и флексибилна окружења за склапање ПЦБ-а. Направљен је да се носи са сложеним захтевима производње уз одржавање стабилне тачности и дугорочне поузданости. Машина подржава широк спектар величина ПЦБ-а и типова компоненти, што је чини погодном и за производњу великог обима и за производне линије за више производа. Са оптимизованом структуром и интелигентним системима управљања, С20 помаже произвођачима да побољшају ефикасност производње, смање време застоја и постигну конзистентан квалитет излаза у савременим фабрикама електронике широм света.
Иамаха С20 је пројектован за брзо и стабилно постављање компоненти у захтевним СМТ окружењима. Одржава константну брзину током дугих производних циклуса, истовремено осигуравајући високу прецизност за сваку позицију уградње. Овај систем је идеалан за фабрике које захтевају континуирану производњу са минималним прекидима. Његова оптимизована контрола кретања и механичка структура смањују вибрације и побољшавају прецизност, чинећи га погодним и за мале компоненте и за сложене ПЦБ склопове у савременој производњи електронике.
С20 подржава широк спектар величина и конфигурација ПЦБ-а, што га чини веома прилагодљивим различитим захтевима производње. Без обзира да ли рукујете малим плочама или великим панелима, машина обезбеђује несметан пренос и стабилно позиционирање. Ова флексибилност омогућава произвођачима да прелазе између различитих типова производа без већих промена подешавања. Посебно је користан за производна окружења са великим бројем мешавина где су потребне честе промене и ефикасност производње мора остати стабилна.
Опремљен напредним системом визије, Иамаха С20 обезбеђује прецизно поравнање компоненти пре постављања. Систем аутоматски детектује одступања положаја и исправља их у реалном времену. Ово побољшава тачност постављања и смањује грешке у финалној производњи. Такође побољшава укупну стабилност процеса минимизирањем људске интервенције. Интелигентни систем препознавања је дизајниран да подржи захтеве високопрецизне производње у савременим СМТ производним линијама.
| Спецификација
| С10 | С20 | |
|---|---|---|
| Величина плоче (са бафером који се не користи) | Мин. Д50 к Ш30 мм до макс. Д1330 к Ш510 мм (Стандард Л955) | Мин. Д50 к Ш30 мм до макс. Д1,830 к Ш510 мм (Стандард Л1,455) |
| Величина плоче (са коришћеним улазним или излазним бафером) | Мин. Д50 к Ш30 мм до макс. Д420 к Ш510 мм | - |
| Величина плоче (са коришћеним улазним и излазним баферима) | Мин. Д50 к Ш30 мм до макс. Д330 к Ш510 мм | Мин. Д50 к Ш30 мм до макс. Д540 к Ш510 мм |
| Дебљина плоче | 0,4 - 4,8 мм | 0,4 - 4,8 мм |
| Смер протока плоче | С лева на десно (Стд) | С лева на десно (Стд) |
| Брзина преноса Брзина | Мак 900мм/сец | Мак 900мм/сец |
| постављања (12 глава + 2 тхета) Опт. Конд. | 0,08 сек/ЦХИП (45.000 ЦПХ) | 0,08 сек/ЦХИП (45.000 ЦПХ) |
| Тачност постављања А (μ+3σ) | ЦХИП +/-0,040мм | ЦХИП +/-0,040мм |
| Тачност постављања Б (μ+3σ) | ИЦ +/-0,025 мм | ИЦ +/-0,025 мм |
| Угао постављања | +/-180 степени | +/-180 степени |
| Контрола З осе / Контрола Тета осе | АЦ серво мотор | АЦ серво мотор |
| Висина компоненте | Макс. 30 мм * 1 (Унапред постављене компоненте: мак 25 мм) | Макс 30мм *1 (Унапред постављене компоненте: мак 25мм) |
| Применљиве компоненте | 0201мм – 120к90мм, БГА, ЦСП, конектор, итд. (Стандард 01005 -) | 0201мм – 120к90мм, БГА, ЦСП, конектор, итд. (Стандард 01005 -) |
| Пакет компоненти | 8 - 56 мм трака (Ф1/Ф2 улагачи), 8 - 88 мм трака (Ф3 електрични улагачи), штап, лежиште | 8 - 56 мм трака (Ф1/Ф2 улагачи), 8 - 88 мм трака (Ф3 електрични улагачи), штап, лежиште |
| Провера недостатака | Вакуумска провера и провера вида | Вакуумска провера и провера вида |
| Језик екрана | енглески, кинески, корејски, јапански | енглески, кинески, корејски, јапански |
| Позиционирање на плочи | Јединица за држање плоче, предња референца, аутоматско подешавање ширине транспортера | Јединица за држање плоче, предња референца, аутоматско подешавање ширине транспортера |

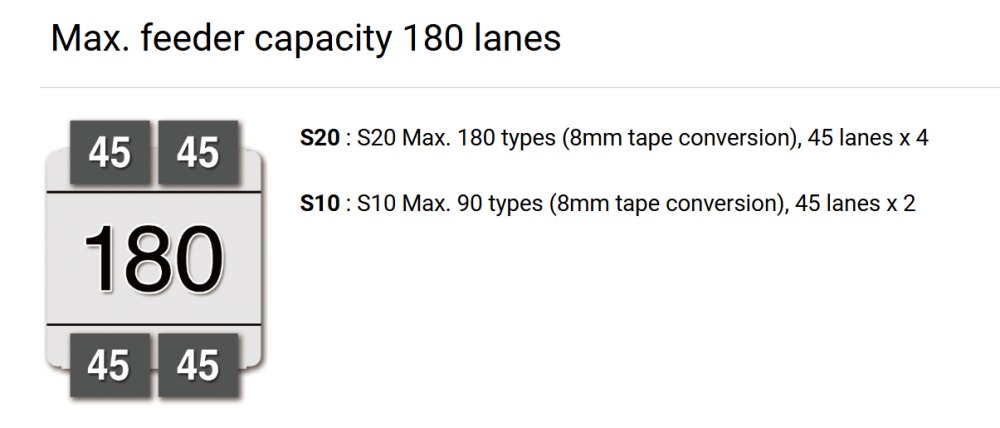

| Типови компоненти | Максимално 90 типова (8мм трака), 45 трака к 2 | Максимално 180 типова (8мм трака), 45 трака к 4 |
| Висина преноса | 900 +/- 20 мм | 900 +/- 20 мм |
| Димензије машине, тежина | Л1250кД1750кХ1420мм, прибл. 1.200 кг | Л1750кД1750кХ1420мм, прибл. 1.500 кг |
| Листа опреме СМТ линије
Иамаха С20 је део комплетног СМТ производног екосистема. Може да ради заједно са шаблонским штампачима, СПИ системима, рефлов пећима, машинама за инспекцију АОИ и опремом за руковање ПЦБ-ом како би формирао пуну производну линију. ИЦТ пружа интегрисана СМТ решења која помажу Купцима да изграде ефикасне фабрике са оптимизованим распоредом и стабилним током производње. Ово обезбеђује несметан пренос материјала, побољшану равнотежу производње и већу укупну фабричку ефикасност за различите примене у производњи електронике.
| Видео о успеху купаца
ИЦТ је успешно испоручио комплетну аутоматску СМТ производну линију за купца у Казахстану, која се користи за производњу напајања. Комплетна линија укључује СМТ пуњач, потпуно аутоматски штампач пасте за лемљење, пећницу за рефлов, СМТ транспортни систем и офлајн машину за инспекцију АОИ.
Да би се обезбедило несметано покретање производње, ИЦТ инжењери су отпутовали у фабрику корисника како би обезбедили инсталацију, отклањање грешака и подршку за обуку на лицу места. Тим је блиско сарађивао са оператерима како би се уверио да цела СМТ линија може да ради стабилно и ефикасно од прве производне пробе.
Након пуштања система у рад, Купац је потврдио стабилан рад и изразио велико задовољство како перформансама опреме тако и квалитетом услуге. Посебно су ценили професионалну подршку ИЦТ инжењера током целог процеса инсталације.
| Подршка за услуге и обуку
ИЦТ пружа подршку комплетне услуге укључујући инсталацију, отклањање грешака и обуку оператера за Иамаха СМТ машине. Наши инжењери помажу клијентима на лицу места да обезбеде несметан почетак производње и стабилан рад. Обука укључује рад машина, упутства за одржавање и методе оптимизације производње. Такође пружамо техничку подршку на даљину за брзо решавање производних проблема. Овај систем услуга помаже клијентима да смање застоје и побољшају дугорочну ефикасност производње у СМТ производним окружењима.
| Повратне информације клијената
Купци цене ИКТ за брзу реакцију, професионалне инжењерске услуге и поуздане перформансе машина. Многи истичу стабилност СМТ производње након инсталације и побољшање квалитета излаза. Такође цене пажљиво паковање, безбедан транспорт и детаљна техничка упутства које пружа наш тим. Свеукупне повратне информације одражавају велико задовољство како квалитетом опреме тако и свеобухватном услужном подршком у оквиру глобалних пројеката.
| Сертификати и стандарди
ИКТ производи су у складу са међународним стандардима укључујући ЦЕ, РоХС, ИСО9001 и вишеструке патентне сертификате. Ови сертификати обезбеђују да свака СМТ машина испуњава строге захтеве квалитета и безбедности. Наш производни процес прати стандардизоване процедуре инспекције да гарантује стабилне перформансе и дуг радни век. Континуирана контрола квалитета се примењује током целе производње како би се одржала доследност и поузданост за глобалне купце.
| О ИЦТ компанији и фабрици
ИЦТ је професионални произвођач СМТ опреме и добављач решења са јаким могућностима истраживања и развоја, производње и инжењеринга. Уз брз раст пословања током година, служили смо клијентима у више од 80 земаља широм света. Наша фабрика ради под строгим системима управљања квалитетом, укључујући потпуне процедуре инспекције и стандардизовану контролу производње. Са великим инжењерским тимом и искусним особљем за техничку подршку, пружамо комплетна СМТ и ДИП решења како бисмо помогли клијентима да изграде ефикасне и модерне фабрике за производњу електронике.
