Увод у принцип рада Лира Рефлов рерне

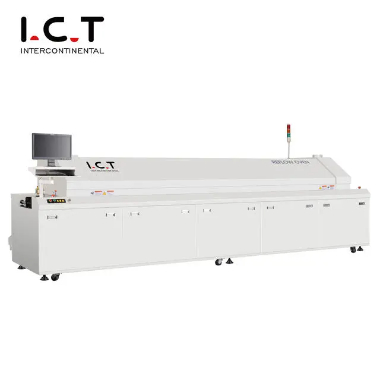

Лира Рефлов Пећ је меко лемљење које остварује механичку и електричну везу између крајева за лемљење компоненти за површинску монтажу или пинова и јастучића штампане плоче претапањем пасте за лемљење претходно распоређене на штампаним плочицама.Лира Рефлов Овенис подељена на четири температурне зоне укупно: зона предгревања;зона грејања;зона заваривања топљења;зона хлађења.Хајде да причамо о принципу рада ове четири температурне зоне.

Ово је листа садржаја:

l Који је принцип рада Лира Рефлов рерне зоне предгревања?

l Који је принцип рада изолационе зоне Лира Рефлов пећнице?

l Који је принцип рада зоне заваривања Лира Рефлов пећнице?

l Који је принцип рада Лира Рефлов Овен зоне за хлађење?

Који је принцип рада Лира Рефлов рерне зоне предгревања?

Претходно загревање је да се активира паста за лемљење и да се избегне брзо високотемпературно загревање током потапања у лим, што је радња загревања која се изводи да изазове неисправне делове.Циљ је Лира Рефлов Пећ је да се ПЦБ загреје на собној температури што је пре могуће, али се брзина загревања мора контролисати у одговарајућем опсегу.Ако је пребрзо, доћи ће до топлотног удара, а штампана плоча и компоненте могу бити оштећене.Ако је сувише спор, растварач неће довољно испарити.Утиче на квалитет заваривања Лира Рефлов рерне.Због бржег загревања, температурна разлика у пећи за рефлукс у задњој фази температурне зоне Лира рефлов пећи је релативно велика.

Који је принцип рада изолационе зоне Лира Рефлов пећнице?

Главна сврха Лира Рефлов Пећ Фаза очувања топлоте је да стабилизује температуру сваког елемента у пећи Лира Рефлов Овен и минимизира температурну разлику.Оставите довољно времена у овој области да температура веће компоненте сустигне мању компоненту и да осигурате да се флукс у Лира Рефлов Овен пасти за лемљење у потпуности испари.На крају секције за очување топлоте, оксиди на јастучићима, куглицама за лемљење и иглицама компоненти се уклањају под дејством флукса, а температура целе плоче је такође уравнотежена.Треба напоменути да све компоненте на СМА треба да имају исту температуру на крају овог одељка, у супротном, улазак у секцију рефлов ће изазвати разне лоше појаве лемљења због неуједначене температуре сваког дела.

Који је принцип рада зоне заваривања Лира Рефлов пећнице?

Када ПЦБ уђе у зону рефлов, температура брзо расте тако да паста за лемљење достигне растопљено стање.У овој области, температура грејача је подешена високо, тако да температура компоненте брзо расте до вршне температуре.Ако је вршна температура од Лира Рефлов Пећ је пренизак, лако је произвести хладне спојеве и недовољно влажење;ако је Лира Рефлов пећница превисока, супстрат од епоксидне смоле и пластични део ће се коксовати и раслојавати, а прекомерна еутектичка метална једињења ће се формирати и узроковати крхкост.Тачка заваривања утиче на снагу заваривања.У области заваривања Лира Рефлов Овен, обратите посебну пажњу на то да време повратног тока не буде предуго, како бисте спречили оштећење пећи Лира Рефлов Овен, то такође може проузроковати лошу функцију електронских компоненти или узроковати оштећење плоче опекотине и друге штетне последице.

Који је принцип рада Лира Рефлов Овен зоне за хлађење?

У овој фази, температура од Лира Рефлов Пећ се хлади испод температуре чврсте фазе да би се учврстили лемни спојеви.Брзина хлађења ће утицати на чврстоћу лемних спојева.Ако је брзина хлађења сувише спора, производиће се прекомерна еутектичка метална једињења.Велика зрнаста структура је склона да се појави на месту заваривања, што чини јачину тачке заваривања нижом.Брзина хлађења зоне хлађења је углавном око 4℃/С, а потребно је само да се охлади на 75℃.
