Машина за избор и место је суштински део опреме у индустрији производње електронике, посебно за површински монтиран (СМТ). Аутоматизује поступак постављања електронских компоненти на штампане плочице (ПЦБ) са великом брзином и прецизном и прецизном, што га чини неопходним у модерним плочама за ПЦБ. Да заузмемо дубље у разумевање каква је машина за избор и места, како то функционише и његова значајна улога у СМТ склопу СМТ.
Машина за одабир и места СМТ је роботски уређај дизајниран да аутоматски покупи електронске компоненте од хранилица или да их поставља на ПЦБ са екстремном тачношћу. Ове машине су посебно дизајниране за технологију површинских монтирања (СМТ), која укључује монтажу малих компоненти директно на површину ПЦБ-а. СМТ машине за избор и место се широко користе у производњи електричне енергије са високом количином, због њихове ефикасности, брзине и способности да се баве разним компонентама.
Процес Скупштине ПЦБ укључује стављање на хиљаде ситних компоненти, као што су отпорници, кондензатори, интегрисани кругови (ИЦС) и друге мале уређаје на ПЦБ-у. Машина за избор и постављање за СМТ поједностављује овај процес користећи усисавање млазница да би покупили сваку компоненту и поставите га прецизно на плочу.

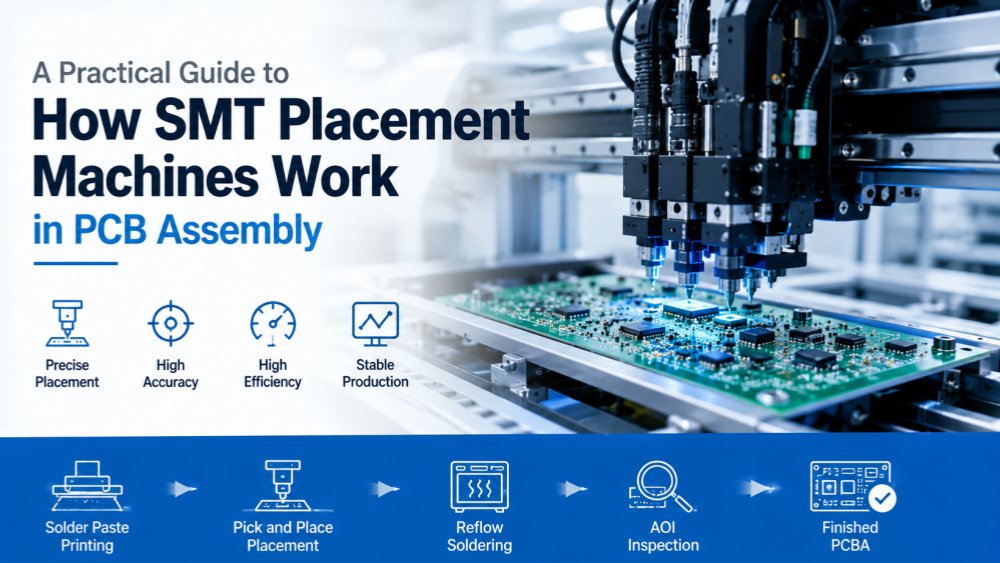

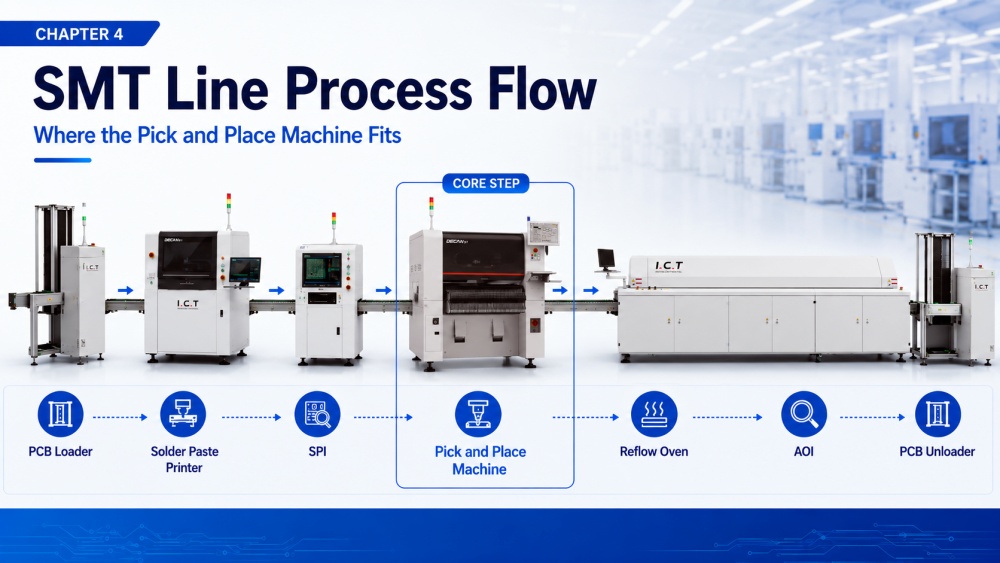

Процес одабира и места следи неколико кључних корака да се осигура прецизна и ефикасна монтажа компонената:
Позиционирање ПЦБ-а - ПЦБ се аутоматски учитава на транспортну траку и причвршћену на месту.
Компонентне храњење - хранилице испоручују компоненте са трака, ладица или цеви до подручја преузимања.
Поравнавање вида - камере прегледавају и исправљају положај / оријентацију сваке компоненте.

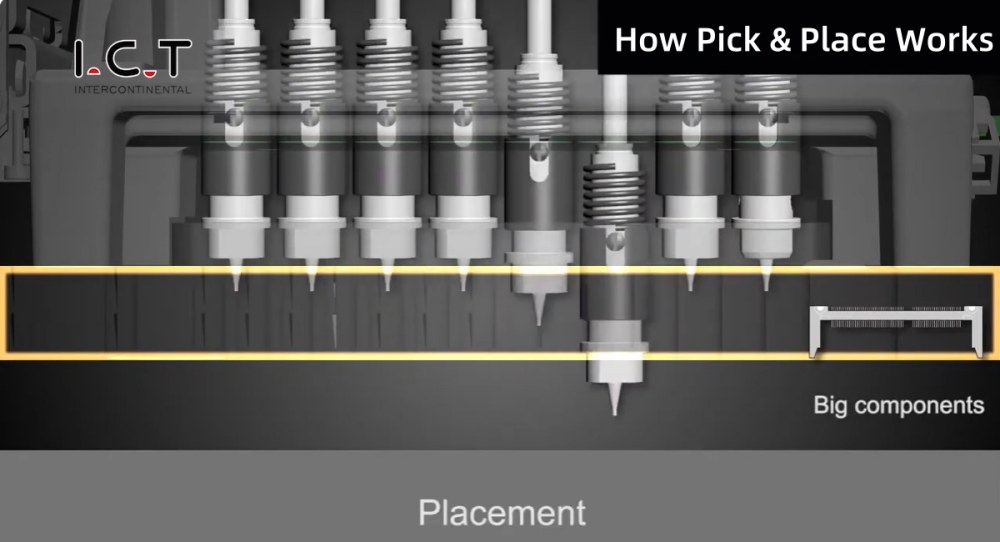

Пицк & смештај - млазница одабире компоненту користећи усисавање вакуума и поставља га на ПЦБ.
Трансфер на рефЛОВ - монтирани ПЦБ се прелази на рефров рерн за лемљење.
Технологија која стоји иза одабира и плажа је комбинација роботике, контроле рачунара, система визије и напредни софтверски алгоритми. Ове машине користе серију степпер мотора, серво мотора и вакуумских млазница да би покупили компоненте од хранилица, поравнајте их користећи визијске системе и прецизно их постављате на ПЦБ.

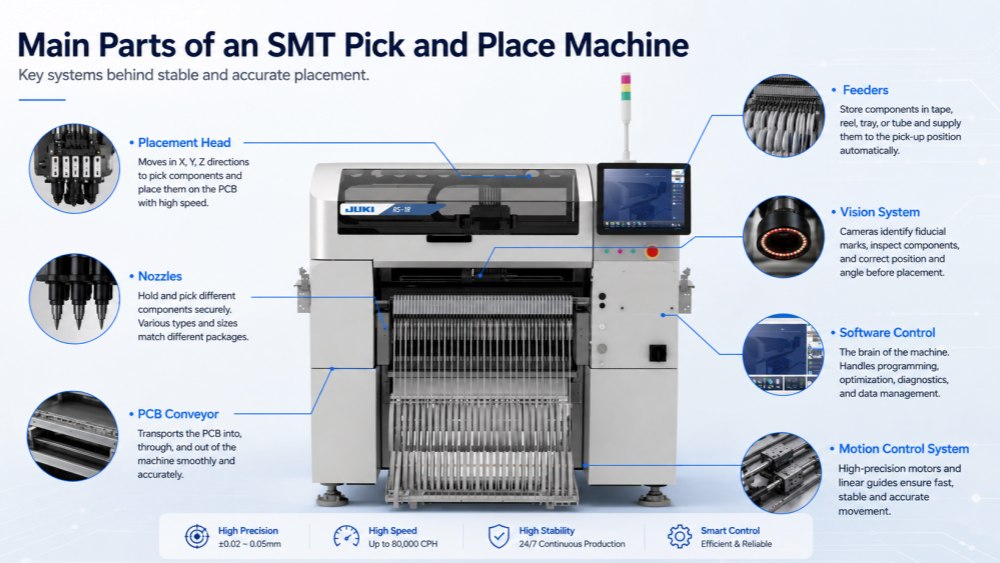

Основни елементи технологије укључују:
Усисавање усисавања : Ове млазнице покупе електронске компоненте користећи усисавање. Доступне су различите величине млазница за руковање са компонентама различитих облика и величина.
КСИ ГАНТРИ систем : Овај систем контролише кретање млазница у Кс (хоризонталним) и И (вертикалним) упутствима, омогућавајући прецизно постављање на ПЦБ.
Системи вида : Камере и сензори високе резолуције омогућавају да машина открије оријентацију, величину и положај компоненте, обезбеђујући тачан положај на плочу.
Управљачки софтвер : Софтвер контролише операције машине, као што су избор компонената, координате за смештај и подешавања брзине, обезбеђујући глатку и ефикасну монтажу.
| Функција | компонената | Кључне карактеристике |
|---|---|---|
| СМТ хранилица | Испоручује компоненте од колута, ладица или штапова. | Интелигентни хранилице са праћењем баркода и ауто-ИД-а. |
| Млазница смт | Бира компоненте користећи вакуум. | Изменљиви типови за 20005 великих ИЦС; антистатички дизајн. |
| Систем визије | Открива и поравнава оријентацију компоненте. | Дуал-камера (врх / одоздо) систем за ± 0,05 мм тачност. |
| ГАНТРИ / КСИ ГЛАВА | Прецизно помера млазницу. | Линеарни мотори велике брзине са повратним информацијама кодера. |
| Систем транспортера | Аутоматски преноси ПЦБ. | Компатибилан са Смема; Подржава употребу везе. |
СМТ Реел је калем који држи непрекидну траку компоненти који се користе у технологији површинске монтаже. Трака садржи више појединачних компоненти постављене у редовним интервалима, што олакшава да се уређај за избор и постави да приступи и покупи компоненте. Роле стижу у разним величинама, у зависности од врсте компоненте и броја компоненти по колуту.
Комбинација доводника СМТ-а и колута осигурава да машина за избор и место послује ефикасно, уз минимално време застоја, јер се компоненте континуирано испоручују у машини у целој процени Скупштине.
Једна од најзначајнијих предности машине за избор и места је његова способност аутоматизације постављања компоненти на ПЦБ. Ова аутоматизација убрзава процес Скупштине, смањење трошкова рада и време производње. Површина бирања и мјеста за површински носач може да се бави хиљадама компоненти на сат, чинећи га идеалним за производњу високог јачине.
Машина за избор и место за СМТ нуди неуспоредиву прецизност и брзину, постављање компоненти са тачношћу мереном у микрометрима. Напредни визијски системи и роботска контрола осигуравају да се свака компонента прецизно постави на одређеној локацији, минимизирајући грешке и побољшање укупног квалитета производа.
Аутоматизацијом процеса постављања компонената, машине за избор и место значајно повећавају проток производње. То значи да произвођачи могу да произведу више ПЦБ-а у краћем времену, испуњавајући захтеве велике производње електронике.

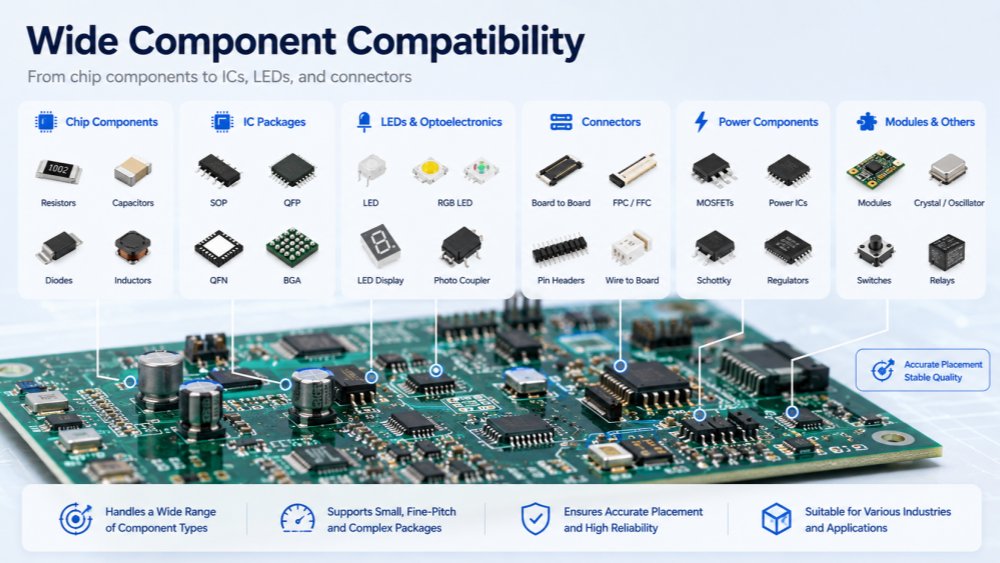

Машина за избор и места за површински носач може да се бави широком разноликошћу компоненти, од ситних отпорника и кондензатора до већих ИЦС и конектора. Ова свестраност омогућава да се рукује сложеним ПЦБ дизајном са различитим димензијама компонентима и облицима, што га чини погодним за различите производне захтеве.

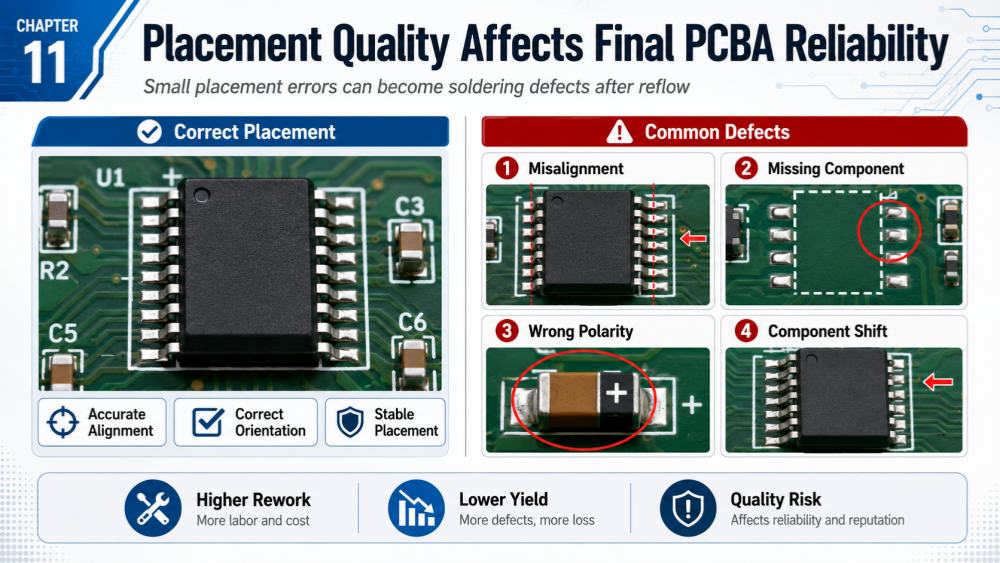

Приручник ПЦБ склоп је склон људским грешкама, што може довести до оштећења и смањеног квалитета производа. Машина за избор и место елиминише ове грешке осигуравајући прецизно и доследно постављање компонената, што резултира готовим производима високог квалитета.
Употреба машине за избор и место за СМТ осигурава да је сваки ПЦБ састављен са истим нивоом тачности и квалитета. Ова конзистенција је неопходна за одржавање високих стандарда у производњи електронике, посебно за производе који захтевају поуздане перформансе.
Модерни машине за избор и место опремљене су напредним системима визије који користе камере са високим резолуцијама како би се прегледале компоненте и провере њихово постављање. Ови визијски системи осигуравају да је свака компонента правилно постављена и оријентисана пре него што је постављена на ПЦБ, даљње побољшање тачне акције Скупштине.
Машина за одабир и места СМТ нуди флексибилност у руковању различитим дизајну и распоредима ПЦБ-а. Може се лако програмирати како би се прилагодили разним конфигурацијама ПЦБ-а, што га чини погодним и за прототип и масовне производње.

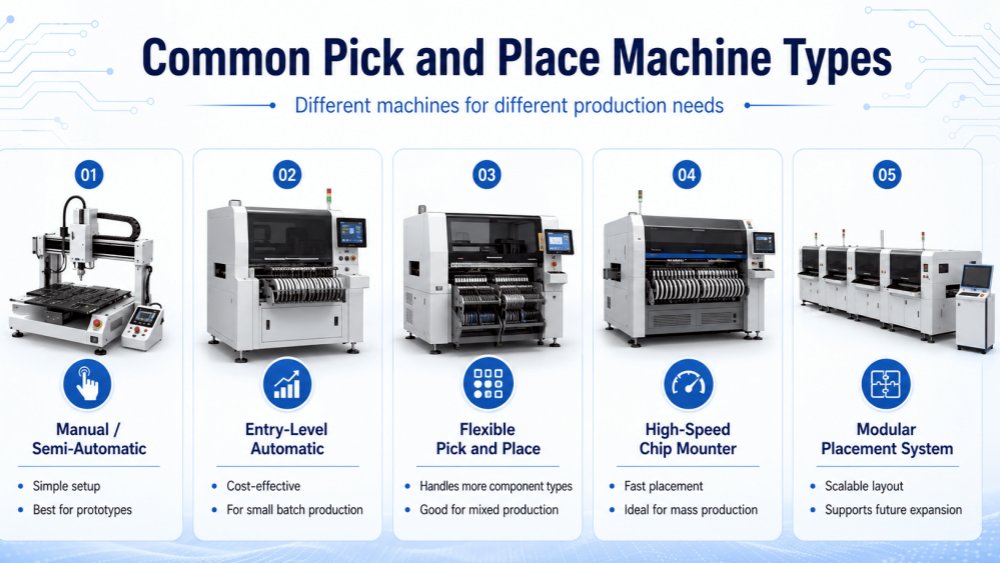

| Тип | Опис | Типична апликација |
|---|---|---|

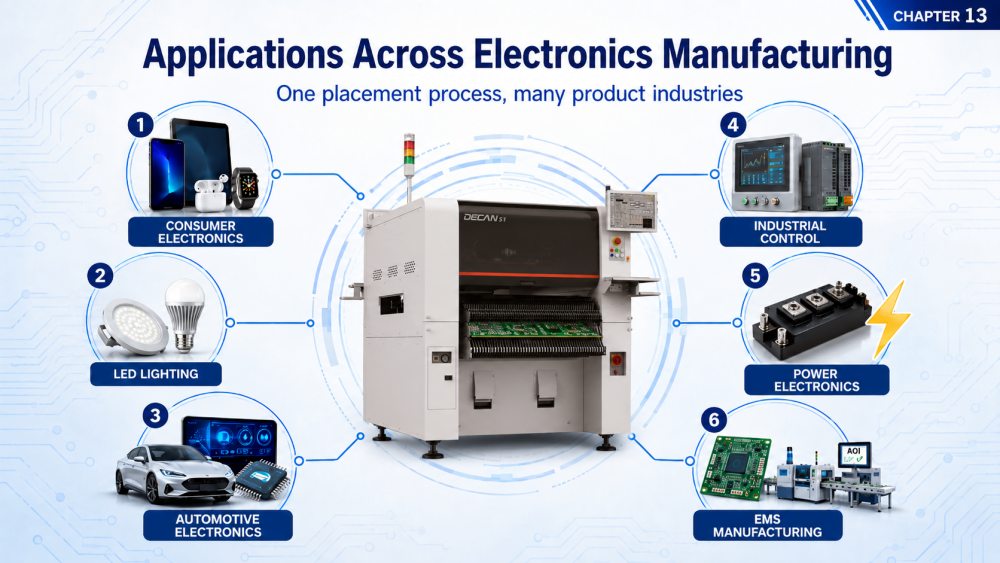

| Цхип Схоотер | Машина велике брзине за мале пасивне компоненте. | Паметни телефони, носиве, ЛЕД плоче. |
| Флексибилан уређај за смештај | Рукује разним врстама компонената, укључујући БГАС и конектори. | Аутомобили, медицински и индустријски ПЦБ. |
Начини производње:
Висока мешавина, ниска количина: Честа промена производа, флексибилни доводници, Једноставно програмирање.
Хигх-Топ, Лов-Мик: Оптимизована конфигурација балансирања и доводника линија за максималну пропусност.
Када бирате машину за избор и постављате, размислите:
Запремина производње - брзина постављања меча (ЦПХ) на вашу дневну пропусност.
Компонента МИКС - Мали чипс насупрот великим ИЦС-у захтевају различите главе машине.
Захтеви за тачност - Фино-тонион и БГА потребна је визија високо прецизности.
Буџет и РОИ - Покретање иницијалне трошкове са дугорочном продуктивношћу.
Ниво аутоматизације - Размислите о хранилицама, Мес повезивање и брзину преласка.
| Опис | елемента трошкова |
|---|---|
| Цена опреме | Варира брзином, бројање главе и нивоа аутоматизације. |
| Уложак и млазнице | Основни додаци; план за резервне делове и флексибилност. |
| Одржавање и калибрација | Редовна инспекција осигурава дугорочну тачност. |
| Обука и рад | ИЦТ пружа обуку и подршку на лицу места. |
| Потрошња енергије | Линеарни мотори са ниским снагама и интелигентни приправнички стандарди штеде енергију. |
Добро одржавани машин за одабир и места може ефикасно радити 8-10 година са стабилним оее.
Контактирајте СМТ инжењере да вам помогне да изаберете !!!
| Белешке | у | фреквенцији |
|---|---|---|
| Свакодневно | Очистите млазнице, проверите усисавање притиска, уклоните прашину. | Одржавање ефикасности усисавања. |
| Недељни | Прегледајте хранилице, подмажите КСИ оси, резервни софтвер. | Спречите губитак хабања и података. |
| Месечно | Калибрација Висион Систем, проверите напетост појаса, потврдите тачност. | Одржавајте дугорочну прецизност. |
К1: Која је разлика између стрелца чипа и флексибилног благајна и плажа?
Стрелац чипа је оптимизован за мале, велике компоненте, док флексибилне машине имају различите димензије и врсте компонената.
К2: Колико је тачан модерни блексантни и пласи?
Типична тачност је ± 0,05 мм са напредном корекцијом вида.
К3: Да ли се једна машина може поднијети све врсте компонената?
Најфинији модели могу да поднесу 01005 чипова у великим конекторима, али сложене плоче могу захтевати двоструке машине.
К4: Који је циклус одржавања?
Свакодневно чишћење, недељни преглед и месечна калибрација препоручује се за оптимално продужење времена.
К5: Да ли ИКТ пружа глобалну услугу и обуку?
Да. ИЦТ нуди локалну подршку и обуку након продаје путем своје глобалне мрежне мреже.
К6: Како могу да изаберем прави модел за своју линију?
Контактирајте наше СМТ стручњаке за прилагођени решење и бесплатан предлог за конфигурацију.
Машина за избор и место је неопходно средство у свету производње електронике, нудећи брзину, прецизност и ефикасност у СМТ склопу. Без обзира да ли имате посла са једноставним или сложеним ПЦБ дизајном, машина за избор и место за СМТ осигурава да се компоненте тачно постављају, смањујући грешке и побољшавање простигнуће производње. Коришћењем напредне технологије као што су Висион Системс и Смарт Стораге, машина за бирање и места за површински простор и постављање наставља да револуције индустрије електронике.
Машина за избор и место је срце СМТ склопа , комбинујући прецизност, брзину и аутоматизацију. Било да је за брзу масовну производњу или флексибилан прототипирање, избор правог система осигурава дугорочну ефикасност и квалитет у производњи електронике.
