Технологија површинског монтирања (СМТ) је истакнута метода која се користи у склапању електронских кола где се компоненте монтирају директно на површину штампаних плоча (ПЦБ).СМТ производња је постала индустријски стандард због своје ефикасности, исплативости и способности да се носи са апликацијама велике густине.Овај чланак истражује детаљан процес производње СМТ-а, његове предности, недостатке и суштинску терминологију.
Технологија површинског монтирања (СМТ) је метода која се користи за производњу електронских кола где се компоненте монтирају или постављају директно на површину ПЦБ-а.Електронски уређај креиран коришћењем СМТ-а се назива а уређај за површинску монтажу (СМД). СМТ омогућава аутоматизацију постављања компоненти и лемљења, што резултира високо ефикасним и скалабилним производним процесима.За разлику од технологије кроз рупе, која захтева бушење рупа у ПЦБ-у, СМТ компоненте су залемљене на површину, чинећи процес бржим и погоднијим за минијатуризацију.
Повећана густина: СМТ омогућава већу густину компоненти, што је неопходно за стварање компактнијих и сложенијих електронских уређаја.
Побољшане перформансе: СМТ компоненте обично имају мањи отпор и индуктивност на споју, што доводи до бољих електричних перформанси.
Аутоматизација: СМТ производне линије могу бити високо аутоматизоване, смањујући трошкове рада и повећавајући брзину производње.
Исплативо: Због аутоматизације и мање употребе материјала (нпр. мање избушених рупа), СМТ је генерално исплативији од традиционалних метода.
Поузданост: СМТ компоненте су мање подложне механичком напрезању јер су залемљене директно на површину ПЦБ-а.
Сложеност у поправци: Због мале величине СМТ компоненти, њихова поправка или прерада може бити изазовнија у поређењу са компонентама кроз рупе.
Почетни трошкови подешавања: Постављање СМТ производних линија може бити скупо због потребе за специјализованом опремом и машинама.
Тхермал Манагемент: СМТ може представљати изазове у управљању топлотом пошто су компоненте постављене блиско једна уз другу, што отежава дисипацију топлоте.
Тхе СМТ производни процес укључује неколико критичних корака, од којих сваки захтева прецизност и специјализовану опрему.Ево детаљног прегледа сваке фазе:
Први корак у СМТ производном процесу је штампање пасте за лемљење.Шаблона или екран се користи за наношење пасте за лемљење на јастучиће на ПЦБ-у где ће компоненте бити постављене.Лемна паста се састоји од мешавине сићушних куглица за лемљење и флукса, који помаже лему да приања за ПЦБ јастучиће.Прецизност у овом кораку је кључна, јер свако неусклађеност може довести до дефеката у коначном производу.
Када се нанесе паста за лемљење, ПЦБ се помера на машину за преузимање и постављање.Ова машина преузима уређаје за површинску монтажу са котура или лежишта и тачно их поставља на штампану плочу.Машина за постављање користи комбинацију вакуумских и механичких хватаљки за руковање компонентама и софистициране системе вида како би се обезбедило прецизно постављање.Ефикасност и брзина машине за узимање и постављање су критичне за укупну продуктивност СМТ производних линија.
Након постављања компоненти, ПЦБ пролази кроз процес лемљења да би се компоненте трајно причврстиле.Постоје две главне врсте лемљења које се користе у производњи СМТ:
Рефлов лемљење: Ово је најчешћи метод.ПЦБ, сада попуњен компонентама, пролази кроз рефлов пећ.Пећница загрева плочу на контролисан начин, узрокујући да се паста за лемљење топи и формира чврсту везу између компоненти и ПЦБ јастучића.
Ваве лемљење: Ређе се користи у СМТ, таласно лемљење укључује прелажење ПЦБ-а преко таласа растопљеног лема.Ова метода је чешћа код монтаже кроз рупе, али се може користити за плоче са мешовитим технологијама.
Контрола квалитета је критичан део процеса производње СМТ.Инспекција осигурава да су компоненте правилно постављене и залемљене.Користи се неколико техника:
Аутоматска оптичка инспекција (АОИ): АОИ системи користе камере да сниме слике ПЦБ-а и упореде их са унапред одређеним шаблоном како би открили било какве грешке при постављању или лемљењу.
Рентгенски преглед: Користи се за сложеније плоче или где су компоненте скривене од погледа, рендгенски преглед може открити унутрашње дефекте у лемним спојевима и проверити квалитет спојева.
Мануал Инспецтион: Иако мање уобичајено због аутоматизације, ручна контрола се понекад користи за сложене или високопоуздане плоче.
Након инспекције, ПЦБ се подвргава функционалном тестирању како би се осигурало да исправно ради.Постоји неколико врста тестова, укључујући:
Ин-Цирцуит Тестинг (ИЦТ): ИЦТ користи електричне сонде за тестирање појединачних компоненти на штампаној плочи.
Функционално тестирање: Ово укључује тестирање ПЦБ-а на начин који симулира окружење крајње употребе како би се осигурало да ради како се очекује.
Када ПЦБ прође све инспекције и тестове, прелази на завршну фазу склапања.Ово може укључивати додатне кораке као што је причвршћивање хладњака, кућишта или конектора.На крају, готов производ се пакује и припрема за отпрему купцу.

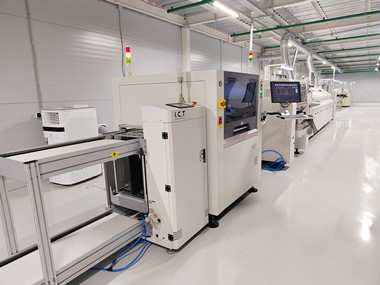

СМТ производне линије су дизајниране да оптимизују ефикасност и квалитет производног процеса.Ове линије се састоје од неколико међусобно повезаних машина, од којих свака обавља одређену функцију у процесу монтаже.Изглед и конфигурација СМТ производне линије могу варирати у зависности од сложености производа који се производе и захтева за обим производње.Кључне компоненте СМТ производних линија укључују:
Штампачи за лемну пасту: Ове машине наносе пасту за лемљење на ПЦБ са великом прецизношћу.
Машине за бирање и постављање: Аутоматизоване машине које постављају компоненте на ПЦБ.
Рефлов пећнице: Опрема која се користи за загревање ПЦБ-а и прелијевање пасте за лемљење.
Инспецтион Системс: АОИ и рендгенске машине за обезбеђивање контроле квалитета.
Транспортни системи: Користи се за транспорт ПЦБ-а између различитих фаза производне линије.
Дизајн и ефикасност СМТ производних линија су кључни за постизање високих приноса и одржавање конкурентних трошкова производње.
Разумевање терминологије која се користи у СМТ производњи је од суштинског значаја за све који су укључени у процес.Ево неколико кључних термина:
ПЦБ (штампана плоча): Плоча на коју се монтирају компоненте.
СМД (уређај за површинску монтажу): Компоненте дизајниране за површинску монтажу.
Шаблона: Шаблон који се користи за наношење пасте за лемљење на ПЦБ.
Флук: Хемијско средство за чишћење које помаже да се лем залепи за ПЦБ јастучиће.
Рефлов лемљење: Процес у којем се паста за лемљење топи да би се створиле електричне везе.
АОИ (аутоматска оптичка инспекција): Систем машинског вида који се користи за контролу квалитета.
БГА (Балл Грид Арраи): Врста паковања за интегрисана кола која користи куглице за лемљење за повезивање са ПЦБ-ом.
Технологија површинског монтирања (СМТ) је револуционирала индустрију производње електронике омогућавајући производњу ПЦБ-а високе густине и високих перформанси на исплатив начин.СМТ производни процес укључује неколико критичних корака, од штампања пасте за лемљење до финалне монтаже, од којих сваки захтева прецизност и специјализовану опрему.Разумевањем замршености производних линија СМТ, произвођачи могу да оптимизују своје процесе, смање трошкове и производе поуздане, висококвалитетне електронске уређаје.Било да сте искусни професионалац или новајлија у овој области, разумевање основа СМТ-а је од суштинског значаја за успех у модерној електронској индустрији.
