Сербия Прегледи:0 Аутор:Винци Зханг Време објављивања: 2026-09-05 Порекло:Сите
Током недеље од 31. августа до 4. септембра, ИЦТ је завршио испоруку и техничку примопредају И.ЦТ-5700Л ПЦБ рутера за произвођача електронике на Филипинима.
Да би помогао произвођачу да несметано пусти машину у производњу, ИЦТ је послао искусног техничког инжењера у фабрику. Услуга на лицу места покривала је инспекцију машине, ЦЦД и калибрацију бита рутера, програмирање ПЦБ-а, тестове сечења, оптимизацију параметара, решавање проблема, упутства за одржавање и практичну обуку.
Уместо да се заустави након основне демонстрације машине, инжењер је током обуке користио стварне ПЦБ производе произвођача. Ово је омогућило локалном тиму да научи како да програмира машину и прилагоди процес сечења у стварним производним условима.
Произвођач производи системе за непрекидно напајање, опште познате као УПС производи. Ови производи садрже електронске контролне плоче и склопове ПЦБ-а који се односе на напајање који се морају прецизно раздвојити након склапања панела.
Фабрика је већ имала инжењере са искуством у СМТ и ДИП производној опреми. Међутим, тиму је била потребна систематска обука у програмирању ПЦБ рутера, калибрацији вида, одабиру бита рутера, контроли дубине сечења, подешавањима вретена и свакодневном одржавању машине.
Купац је такође морао да потврди да ли се различите структуре ПЦБ-а — укључујући В-сечене плоче и флексибилне плоче са електричним колом — могу обрадити одговарајућим методама и параметрима депанелирања.
На основу ових производних захтева, ИЦТ је обезбедио решење за депанелирање ПЦБ-а усредсређено на ИЦТ-5700Л.
Опрема или систем | Примена |
|---|---|
ИЦТ-5700Л ПЦБ рутер | Аутоматско усмеравање и одвајање ПЦБ панела |
ЦЦД Висион Систем | Позиционирање ПЦБ-а, препознавање ознака и калибрација програма |
Систем вретена велике брзине | Прецизно глодање са подесивом брзином вретена |
Систем за сечење глодала | Подржава различите величине рутера и параметре резања |
Систем за сакупљање прашине | Сакупља прашину ПЦБ-а која настаје током усмеравања |
Сигурносна светлосна завеса | Штити руковаоце током рада машине |
Софтвер за програмирање | Креира путање сечења и управља параметрима производње |
Софтвер за даљинску подршку | Омогућава техничку помоћ када решавање проблема на лицу места није доступно |
Ова конфигурација је произвођачу дала алате потребне за креирање програма за сечење, контролу параметара рутирања, тестирање различитих производа и побољшање квалитета ивица ПЦБ-а.
По доласку у фабрику, ИКТ инжењер је следио сервисни план корак по корак. Рад је започео комплетном инспекцијом машине пре него што се прешло на калибрацију, програмирање, тестирање производа и обуку руковаоца.
Инжењер је прво проверио опште стање ИЦТ-5700Л и комуницирао са фабричким тимом о његовом тренутном раду.
Током иницијалне инспекције, појавио се аларм Кс-осе када се машина вратила у почетни положај. Инжењер је поново покренуо опрему, проверио рад осовине и поништио аларм.
Сигурносна светлосна завеса је такође показала нестабилну детекцију. Његов положај уградње је поново подешен да би се вратио нормалан осећај.
Неколико хардверских ставки — укључујући два сигурносна прекидача за закључавање врата, сигурносну светлосну завесу и прекидач за напајање рачунара — захтевало је даљу замену или побољшање. Неопходни делови су снимљени и направљени су пратећи аранжмани за отпрему.
Инжењер је такође објаснио зашто се ови сигурносни уређаји морају редовно проверавати и подсетио тим да два оператера никада не би требало да контролишу машину у исто време.
Када је основна инспекција завршена, инжењер је калибрисао ЦЦД систем визије.
Исправна ЦЦД калибрација помаже машини да препозна ПЦБ референтне тачке и поравна програмирану путању сечења са стварном плочом. Положај глодала је затим калибрисан како би се осигурало да алат за сечење тачно прати предвиђену руту.
Инжењерима купца је показано како да:
Поставите референтне тачке ПЦБ-а
Подесите експозицију камере
Потврдите позицију слике ПЦБ-а
Калибришите локацију бита рутера
Подесите дубину сечења
Изаберите одговарајући модел рутера
Измените брзину вретена
Подесите брзину сечења
Ови кораци су посебно важни када фабрика ради са неколико модела ПЦБ-а уместо да ради само на једном производу.

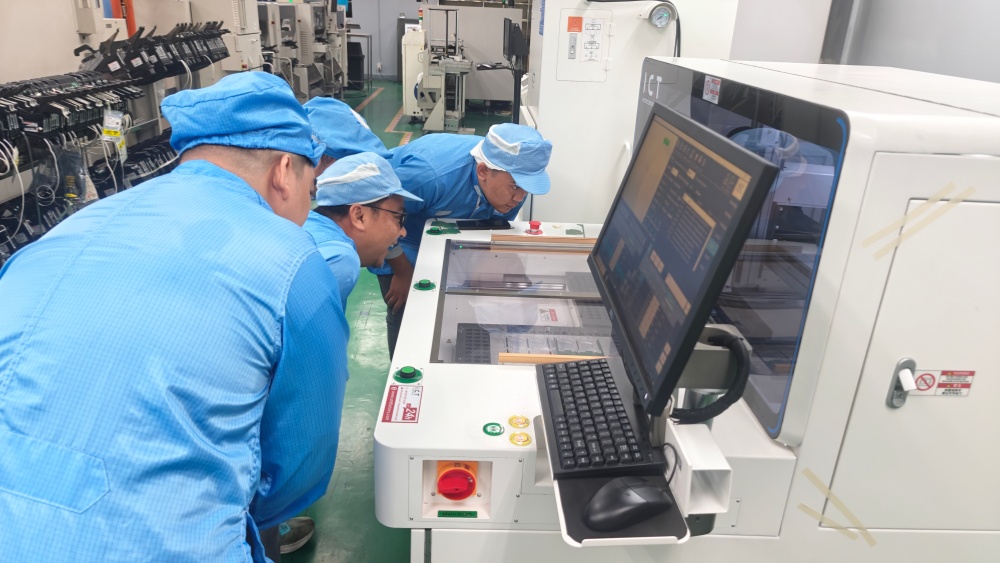

Након што је машина калибрисана, ИЦТ инжењер је представио главне софтверске интерфејсе и објаснио како да се направи нови програм за усмеравање ПЦБ-а.
Обука је обухватила комплетан процес програмирања, укључујући увоз или снимање ПЦБ слике, постављање референтних тачака, креирање путање сечења, одабир бита рутера и дефинисање параметара сечења.
Инжењер је такође демонстрирао начин производње скип-поинт. Ова функција се може користити када одређене плоче или позиције у панелу не морају да се обрађују.
Уместо да само гледају демонстрацију, клијентови СМТ и ДИП инжењери су креирали програме користећи сопствене ПЦБ узорке. Они су сами подесили калибрацију плоче, дубину сечења, брзину вретена, експозицију камере, модел рутера и брзину сечења.
Када су се током рада појавила питања, ИКТ инжењер је објаснио узрок и показао тиму како да изврши исправно подешавање.
Локални тим је обучен да безбедно и исправно замени делове рутера. Инжењер је објаснио како да потврдите положај алата након замене и зашто истрошени или погрешно постављени битови могу да утичу на квалитет ивица ПЦБ-а.
Обука је такође обухватила систем сакупљања прашине, укључујући:
Правилан рад сакупљача прашине
Инспекција врећа за прашину
Чишћење врећа за прашину
Замена врећице за прашину
Рутинско чишћење око подручја глодања
Добро управљање прашином помаже у одржавању чистог радног окружења и смањује накупљање ПЦБ прашине унутар машине.
Прави ПЦБ производи су коришћени да би се проценила машина и потврдила ефикасност обуке.
Произвођач је обезбедио два В-цут ПЦБ производа за тестирање. Њихова оригинална структура плоче учинила је машину за уклањање плоча са В-сечењем још једном могућом опцијом, тако да је тим у почетку проценио да ли би глодање било погодно.
ИЦТ инжењер је тестирао плоче са различитим глодалима и подешавањима сечења. Када су коришћена глодалица од 0,9 мм и поставка брзине резања 2, плоче су биле потпуно одвојене.
Завршене ивице ПЦБ-а биле су чисте, без видљивих неравнина. Ово је потврдило да се производи могу обрадити на ИЦТ-5700Л када су одабрани одговарајући алати и параметри сечења.
Тест је такође дао локалним инжењерима практичан пример како пречник глодала и брзина сечења могу да промене коначни резултат.
Инжењер је такође помогао купцу да тестира производ флексибилне плоче.
Мала пробна серија је програмирана и исечена на машини. Готов резултат је испунио очекиване захтеве резања. Истовремено, инжењер је посматрао колико добро тим клијента може самостално креирати и модификовати програм.
Овај тест је проширио разумевање купаца о томе како се рутер може користити за различите производе и материјале.
Поред рада са машином, ИЦТ инжењер је купцу пружио практично одржавање и упутства за решавање проблема.
Обука је укључивала:
Дневни преглед машине
Заједничка идентификација аларма
Основне процедуре за решавање проблема
Провера стања бита рутера
ЦЦД и верификација положаја сечења
Одржавање сакупљача прашине
Провера сигурносног уређаја
Процедуре даљинске подршке
Купац је такође добио листу потрошних и хабајућих делова, упутства за свакодневно одржавање и водич који покрива уобичајене проблеме са машинама и њихова решења.
Софтвер за даљинску подршку је објашњен и припремљен тако да купац може да контактира ИЦТ ако проблем не може да се реши локално.
До краја услуге на лицу места, инжењери који су учествовали могли су независно да креирају ПЦБ програме, калибришу позицију плоче, изаберу битове рутера, модификују параметре сечења и заврше процес рутирања.
Такође су разумели како да користе различите параметре за побољшање резултата сечења на основу ПЦБ материјала и структуре.
Техничка подршка је постигла неколико практичних резултата:
ИЦТ-5700Л је прегледан и калибрисан.
ЦЦД и позиције бита рутера су потврђене.
Тестирани су стварни ПЦБ производи који се односе на УПС.
Два В-цут ПЦБ производа су успешно рутирана.
Постигнуте су чисте ивице плоче без видљивих неравнина.
Узорак флексибилне плоче је успешно тестиран.
Инжењери купаца су завршили вежбе самосталног програмирања.
Обезбеђена су документа за одржавање и решавање проблема.
Сређени су накнадни резервни делови.
За инжењере учеснике припремљени су сертификати о обуци.
Завршена обука дала је фабрици локални инжењерски тим способан да управља ПЦБ рутером без зависности од свакодневне спољне помоћи.
Инжењери корисника су имали претходно искуство са СМТ и ДИП производном опремом, што им је помогло да брзо разумеју ИЦТ-5700Л.
Током обуке показали су снажну ученост и практичне способности. Након завршених вежби програмирања, могли су да креирају програме за рутирање, модификују машинске параметре и самостално изводе сечење ПЦБ-а.
Такође су научили како да користе различите глодалице и подешавања процеса за побољшање квалитета сечења. Успешни тестови на В-цут плочама и флексибилним плочама дали су тиму веће поверење у примену машине на будуће производе.
Клијент је препознао вредност комбиновања испоруке опреме са техничком обуком на лицу места, тестирањем стварног производа, упутствима за одржавање и континуираном даљинском подршком.
ПЦБ рутер не може да пружи доследне резултате само преко хардвера. Квалитет сечења такође зависи од исправне калибрације, одговарајућег избора глодала, стабилног причвршћивања, оптимизованих параметара сечења и добро обучених оператера.
Кроз овај пројекат на Филипинима, ИЦТ је помогао произвођачу да пређе са почетног подешавања опреме на независно програмирање и стварну валидацију производа.
ИЦТ наставља да пружа инсталацију у иностранству, обуку, тестирање процеса и техничку подршку за произвођаче електронике широм света. Било да пројекат укључује једну машину за депанелирање штампаних плоча или комплетну линију за производњу електронике, наши инжењери се фокусирају на један практичан циљ: да помогну купцу да нову опрему претвори у поуздан производни капацитет.
