ИЦТ-СС540
I.C.T
| Количина: | |
|---|---|

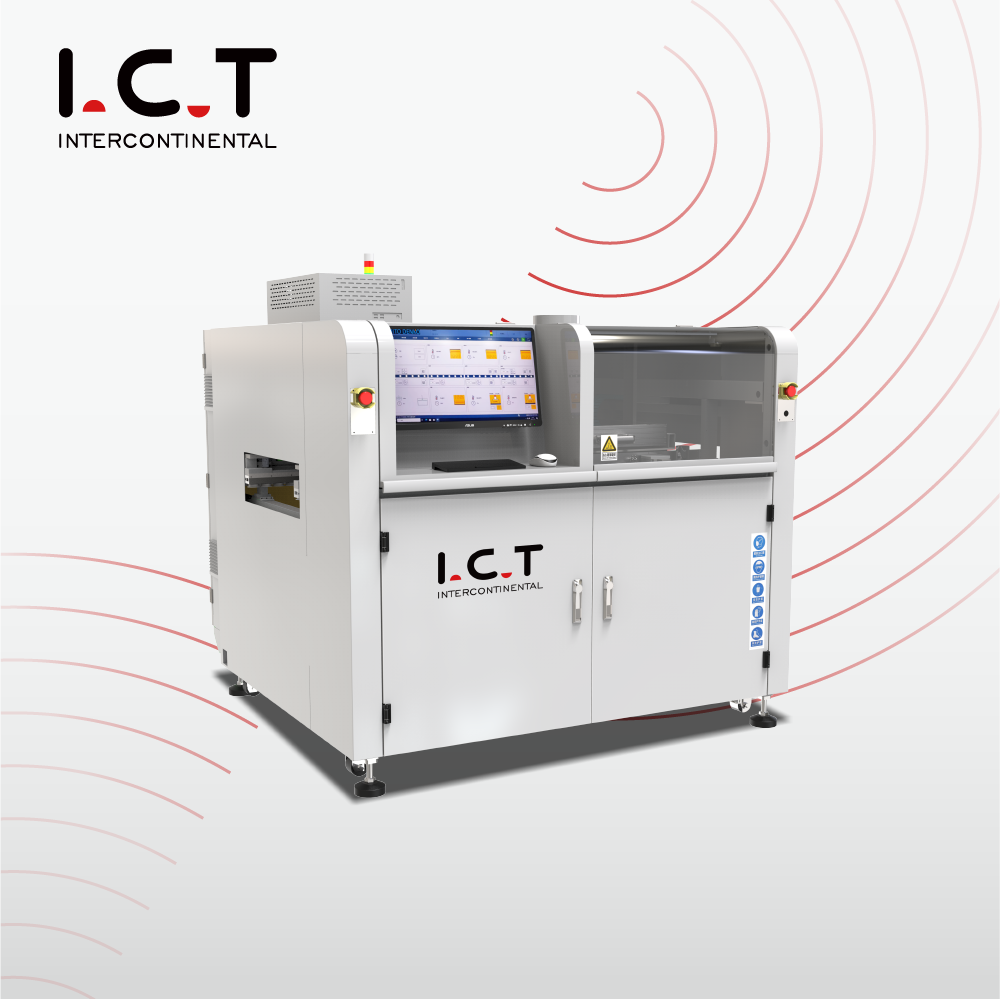

| Он-лине селективна машина за лемљење таласа
Потпуно конструисана и произведена у Донггуану, ИЦТ он-лине машина за селективно лемљење таласима је прави систем селективног лемљења направљен за СМТ фабрике великог обима и мешавине које одбијају да угрозе квалитет ради брзине. ПЦБ континуирано клизи по прецизном транспортеру, док ултра-лаки портал од ливеног алуминијума – покретан Панасониц сервосом и линеарним шинама – доводи флукс и лем тачно на игле. Инлине азотно грејање ствара сјајне, пуне филете са готово нула отпада. Оператери контролишу сваки детаљ – путање, температуре, запремину прскања, висину таласа – на великом Виндовс екрану осетљивом на додир и чувају бескрајне програме за тренутне промене. Аутоматска калибрација таласа, ливе ЦЦД, немачки млазни вентил и титанијумски лонац претварају ову он-лине машину за селективно таласно лемљење у профитни центар који ради 24 сата дневно.
| Листа опреме ДИП линије
Немачки високофреквентни млазни вентил испаљује микротачке флукса ниске чврсте материје (<10%) поновљиве до 0,02 мм. Резервоар под притиском и дигитални мерач протока одржавају притисак чврстим чак и када је резервоар скоро празан. Остатак пада у посуду за брзо извлачење. Јапанска СМЦ пнеуматика и предњи мерачи чине дневне провере лаким. Аутоматска пумпа никада не дозвољава да залиха падне. Овај модул флукса савршено активира сваки јастучић на он-лине машини за селективно таласно лемљење.
Потпуно подесиви доњи ИР је стандардан; топ топли ваздух или додатни ИР опционо. Распоред отворене мреже плус дебела високотемпературна изолација равномерно шири топлоту по целој плочи. Врхунски грејачи и плуг-ин мотори раде нечујно и без алата годинама. Плоче излазе савршено активиране и без стреса, спремне за беспрекорне спојеве у систему селективног лемљења.
Немачка електромагнетна пумпа и титанијумски лонац производе ултра-стабилан мини талас који никада не помера. Подесите проток Н2, температуру лемљења, висину таласа и аутоматску калибрацију директно са екрана осетљивог на додир. Уграђени азот даје зрцално сјајне филете и скоро да нема шљаке. Ласерска провера висине, млазнице се самочисте, а 900 сати видео записа се чува ради следљивости. Ово је непробојно језгро сваке он-лине машине за селективно таласно лемљење.
СМЕМА компатибилан транспортер са три дела плус пнеуматске бочне/горње стезаљке држе плоче до 20 кг мртве током лемљења. Снажне шине и високо прецизни серво уређаји глатко померају штампане плоче при брзини линије. Дебели или двострани склопови се лако чисте. Направљен за непрекидан рад велике запремине на било ком систему селективног лемљења.
ЦЕ сертификовани ПЛЦ, Цат-6 ожичење и потпуна МЕС конекција дају муњевиту реакцију и потпуну поузданост. Вођени чаробњаци, уређивање засновано на сликама, аутоматско откривање млазница и вишејезични менији скраћују обуку на сате. Даљинска дијагностика омогућава да он-лине машина за селективно лемљење таласа зарађује 24 сата.
Велики екран у боји осетљив на додир, водичи корак по корак, преглед ЦЦД-а уживо једним додиром и гласовна упозорења чине покретање машине једноставним. Одмах прелазите између енглеског, кинеског, јапанског или руског. Прилагођена светла у торњу и Ви-Фи надоградње држе све у току без напуштања линије.
| Спецификација
| Он-лине селективна машина за лемљење таласа | ||||
| Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
| Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
| Систем за лемљење | ||||
| Количина млазнице | 1 | 1 | 2 | 3 |
| Количина посуде за лемљење | 1 сет | 1 сет | 2 сет | 3 сет |
| Двоструки пот (опција) | Н / А | Опција | Опција | Опција |
| Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
| Флук Систем | ||||
| Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
| Подршка за флукс | Аларм флукса, аутоматски | |||
| Млазница за прскање | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
| Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
| Брзина прскања | 0 ~ 20мм / с | |||
| Брзина кретања млазнице за прскање | 0 ~ 400мм / с | |||
| Систем за предгревање | ||||
| Режим загревања | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР |
| Подручје загревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
| Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
| Доња снага предгревања | Мак.12кв | |||
| Врхунска снага предгревања | Мак.6кв | |||
| Време загревања | Приближно 15 мин (подешавање 150℃) | |||
| Контролни режим | ПЦ+ПЛЦ | |||
| Транспортни систем | ||||
| Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
| ПЦБ Реплацемент | Онлине | |||
| Горњи зазор ПЦБ-а | 120мм | |||
| Транспортна висина | 900 ± 20 мм | |||
| Транспорт ширина | 60 ~ 500мм | |||
| Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
| Листа опреме ДИП линије
Заокружите своју он-лајн машину за селективно таласно лемљење са ИЦТ потпуно аутоматском ДИП линијом – савршеним партнером за производњу високомешаних ТХТ. Подешавање по принципу кључ у руке укључује брзу ДИП машину за уметање компоненти за тачно постављање компоненти, СМЕМА компатибилни пуњач таласа који глатко убацује плоче у систем селективног лемљења, нежни таласни уређај за истовар који хвата готове ПЦБ без стреса и баферовани транспортер за монтажу за завршну инспекцију и допуну. Све је модуларно, ЦЕ сертификовано и уграђено у кући за солидну поузданост и брзе промене. Са глобалним складиштима резервних делова и подршком на лицу места у 72 земље, ИЦТ одржава ваш цео процес кроз рупе максималном ефикасношћу и минималним трошковима – од уметања па све до селективног лемљења.
| Назив производа | Намена у ДИП линији |
|---|---|
Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. | |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
| Пост-таласни Инлине АОИ | Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. |
| Видео о успеху купаца
Почетком 2025. године, велики вијетнамски добављач камера долетео је да коначно прихвати њихову нову он-лине машину за селективно таласно лемљење. Наши инжењери су учитали своје праве производне плоче, покренули циклусе пуне брзине док је купац уживо гледао савршене ТХТ спојеве како се формирају на ЦЦД-у, а затим су два дана обучавали свој тим о програмирању, свакодневном одржавању и решавању проблема. Оставили су 100% спремни за постизање обима на дан када је сандук стигао – још један пример правог глобалног партнерства ИЦТ-а.
| Професионалне услуге и обука
Од интеграције линије и пуштања у рад до доживотне подршке и надоградње, покривамо вас широм света. Двадесет виших инжењера и локални тимови у 72 земље пружају обуку на лицу места или на даљину кад год вам затреба. Складишта резервних делова на три континента и праве 24/7 телефонске линије одржавају ваш систем селективног лемљења на врхунцу рада деценијама.
| Похвала купаца
Купци нам стално говоре да су наши инжењери стрпљиви, оштри и заиста брину о њиховом успеху. Они воле изузетну тачност флукса, стабилан талас и колико брзо он-лајн машина за селективно таласно лемљење плаћа себе већим приносима и нултом прерадом. Извозни сандуци стижу беспрекорно, а даљински поправци истог дана претворили су купце први пут у доживотне партнере широм света.
| Индустријски сертификати
Свака машина за селективно таласно лемљење на мрежи има ЦЕ сертификат о безбедности, усклађеност са РоХС, систем квалитета ИСО9001 и више патената за млазне вентиле, пумпе и ласерску калибрацију. Ове глобално поуздане ознаке доказују да добијате безбедну, зелену технологију проверену на терену на коју се можете ослонити било где.
| О ИЦТ компанији и фабрици
Од 2012. године прерасли смо у врхунски кампус од 12.000 м⊃2; са 89 чланова тима, 20 посвећених инжењера и 8 глобалних филијала. Све – истраживање и развој, производња, монтажа и тестирање – дешава се у кући. Опслужујемо преко 1.600 фабрика у 72 земље са комплетним СМТ и ТХТ решењима по принципу „кључ у руке“, а свака он-лине машина за селективно таласно лемљење одлази уз ригорозну инспекцију и проверене системе квалитета.
