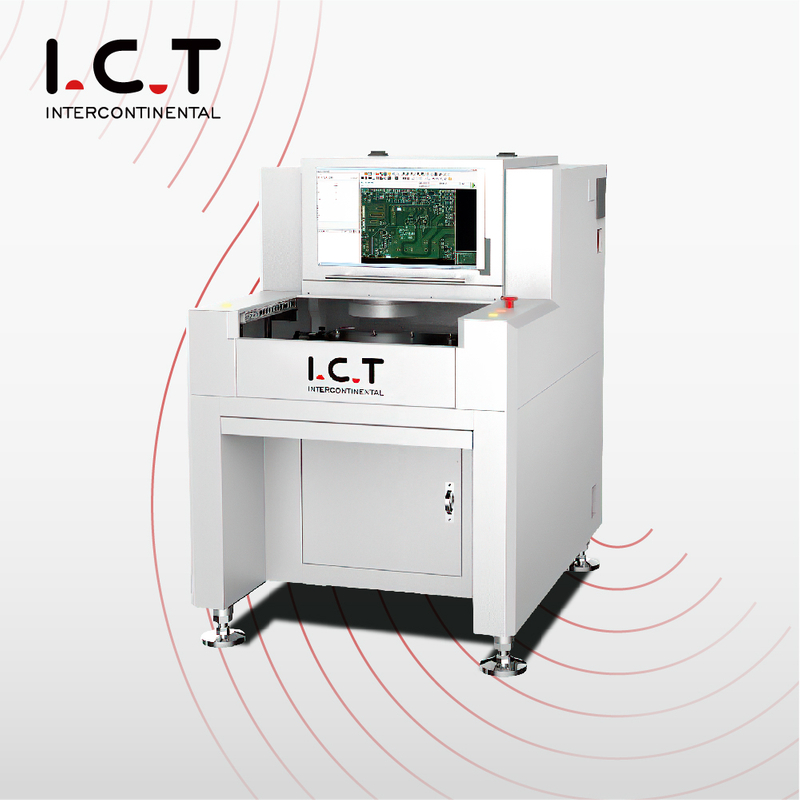

ИЦТ-В8
I.C.T
aoi inspection
Статус доступности: | |
---|---|
Количина: | |
Офф Лине АОИ В8 Увод:
За СМТ инлине инспекцију пре преливања, пост-рефлов.
Гранитна платформа, значајно побољшава прецизност и стабилност машине.
Програмабилни РГБ+В ЛЕД извор осветљења.

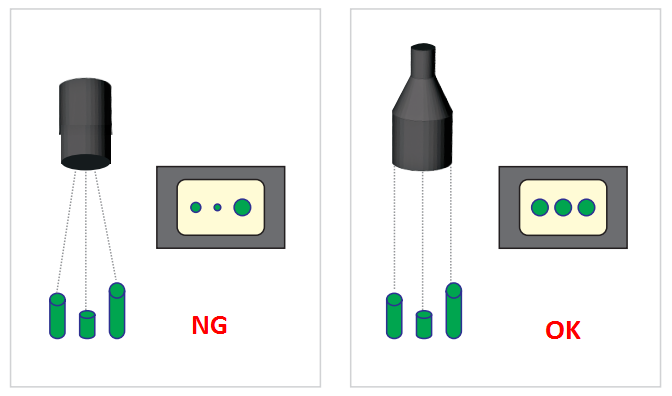

Телецентрично сочиво са константним увећањем и ниским одзивом на изобличење на високу компонену.
Карактеристике:
1. Функција аутоматског прикупљања и складиштења ЛОГ, функција упозорења/аларма НГ, даљинско програмирање и отклањање грешака.

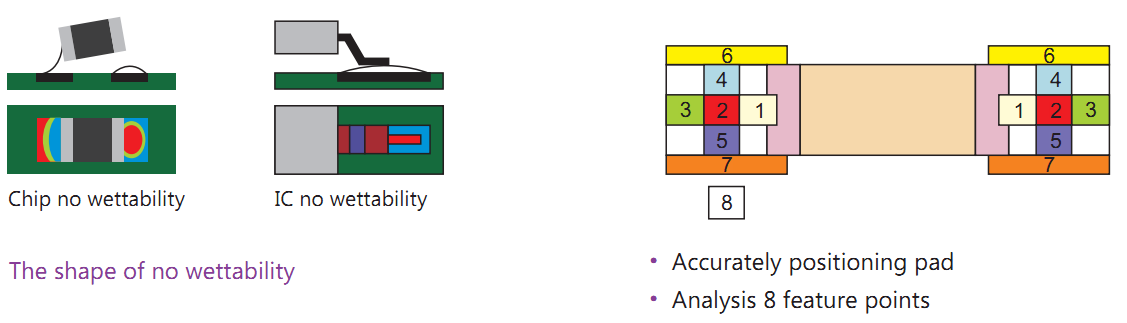

2. Способност инспекције: недовољна, кратка, рупа која се клизи, игла за покривање лемљења, контаминација, неусклађеност, део који недостаје, искривљен, билборд, монтажа
са стране, превртање, погрешан део, оштећен, плутајући, поларитет, псеудо лемљење, празан лем, превише лепка итд.
3. Перфецт СПЦ прикупља НГ информације ван мреже и аутоматски генерише све врсте производних табела.
4. Функција зрелог контролног центра, јасан софтверски интерфејс.
5. Добра стабилност (ГР&Р<10% @6 Сигма, ЦПК>1,33 (Тачност одступања теста мања од ±0,25 мм.
6. Померање камере, фиксиран транспортер током теста.
7. Компензација искривљености ПЦБ-а: укупна калибрација компензације марке, компензација оквира положаја компоненте.
Гранитна платформа и оквир
Индустријска камера + Телецентрично сочиво

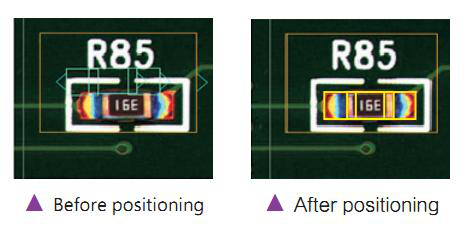

Цео ФОВ Ассист позиција
Модел | ИЦТ-В8 | ИЦТ-В8КСЛ |
FOV | 15у(38,4*28,8мм) | |
Камера | Интелигентна дигитална индустријска камера од 5М пиксела | |
Ленс | Телецентрично сочиво | |
Светлост | 4 боје прстенасто ЛЕД светло, РГБ+В | |
Инспецтион Итем | Тест компоненти, тест лемљења | |
Мини Цомпонент | 03015 чип, ИЦ 0.3 питцх и специјалног облика | |
Оперативни систем | виндовс 7 | |
Величина ПЦБ-а | 50*50~430*330мм | 50*50~650*510мм |
ПЦБ Тхицкнесс | 0,3 ~ 6,0 мм | |
ПЦБ Варпаге | ±3.0мм | |
ПЦБ Веигхт | Макс: 10 кг | |
Висина ПЦБ-а | Врх: 25-60 мм, Дно: 25-80 мм подесиво | |
Кс/И возач | АЦ серво драјвер, тачност понављања 0,01 мм | |
Платформа | Гранит | |
Снага | АЦ220 50/60Хз,2.5А | |
Комуникација | СМЕМА | |
Тежина | 500Кг | 600Кг |
Димензија | 880 * 1170 * 1350 мм (без светла) | 1080 * 1470 * 1370 мм (без светла) |
Офф Лине АОИ В8 Увод:
За СМТ инлине инспекцију пре преливања, пост-рефлов.
Гранитна платформа, значајно побољшава прецизност и стабилност машине.
Програмабилни РГБ+В ЛЕД извор осветљења.
Телецентрично сочиво са константним увећањем и ниским одзивом на изобличење на високу компонену.
Карактеристике:
1. Функција аутоматског прикупљања и складиштења ЛОГ, функција упозорења/аларма НГ, даљинско програмирање и отклањање грешака.
2. Способност инспекције: недовољна, кратка, рупа која се клизи, игла за покривање лемљења, контаминација, неусклађеност, део који недостаје, искривљен, билборд, монтажа
са стране, превртање, погрешан део, оштећен, плутајући, поларитет, псеудо лемљење, празан лем, превише лепка итд.
3. Перфецт СПЦ прикупља НГ информације ван мреже и аутоматски генерише све врсте производних табела.
4. Функција зрелог контролног центра, јасан софтверски интерфејс.
5. Добра стабилност (ГР&Р<10% @6 Сигма, ЦПК>1,33 (Тачност одступања теста мања од ±0,25 мм.
6. Померање камере, фиксиран транспортер током теста.
7. Компензација искривљености ПЦБ-а: укупна калибрација компензације марке, компензација оквира положаја компоненте.
Гранитна платформа и оквир
Индустријска камера + Телецентрично сочиво
Цео ФОВ Ассист позиција
Модел | ИЦТ-В8 | ИЦТ-В8КСЛ |
FOV | 15у(38,4*28,8мм) | |
Камера | Интелигентна дигитална индустријска камера од 5М пиксела | |
Ленс | Телецентрично сочиво | |
Светлост | 4 боје прстенасто ЛЕД светло, РГБ+В | |
Инспецтион Итем | Тест компоненти, тест лемљења | |
Мини Цомпонент | 03015 чип, ИЦ 0.3 питцх и специјалног облика | |
Оперативни систем | виндовс 7 | |
Величина ПЦБ-а | 50*50~430*330мм | 50*50~650*510мм |
ПЦБ Тхицкнесс | 0,3 ~ 6,0 мм | |
ПЦБ Варпаге | ±3.0мм | |
ПЦБ Веигхт | Макс: 10 кг | |
Висина ПЦБ-а | Врх: 25-60 мм, Дно: 25-80 мм подесиво | |
Кс/И возач | АЦ серво драјвер, тачност понављања 0,01 мм | |
Платформа | Гранит | |
Снага | АЦ220 50/60Хз,2.5А | |
Комуникација | СМЕМА | |
Тежина | 500Кг | 600Кг |
Димензија | 880 * 1170 * 1350 мм (без светла) | 1080 * 1470 * 1370 мм (без светла) |
