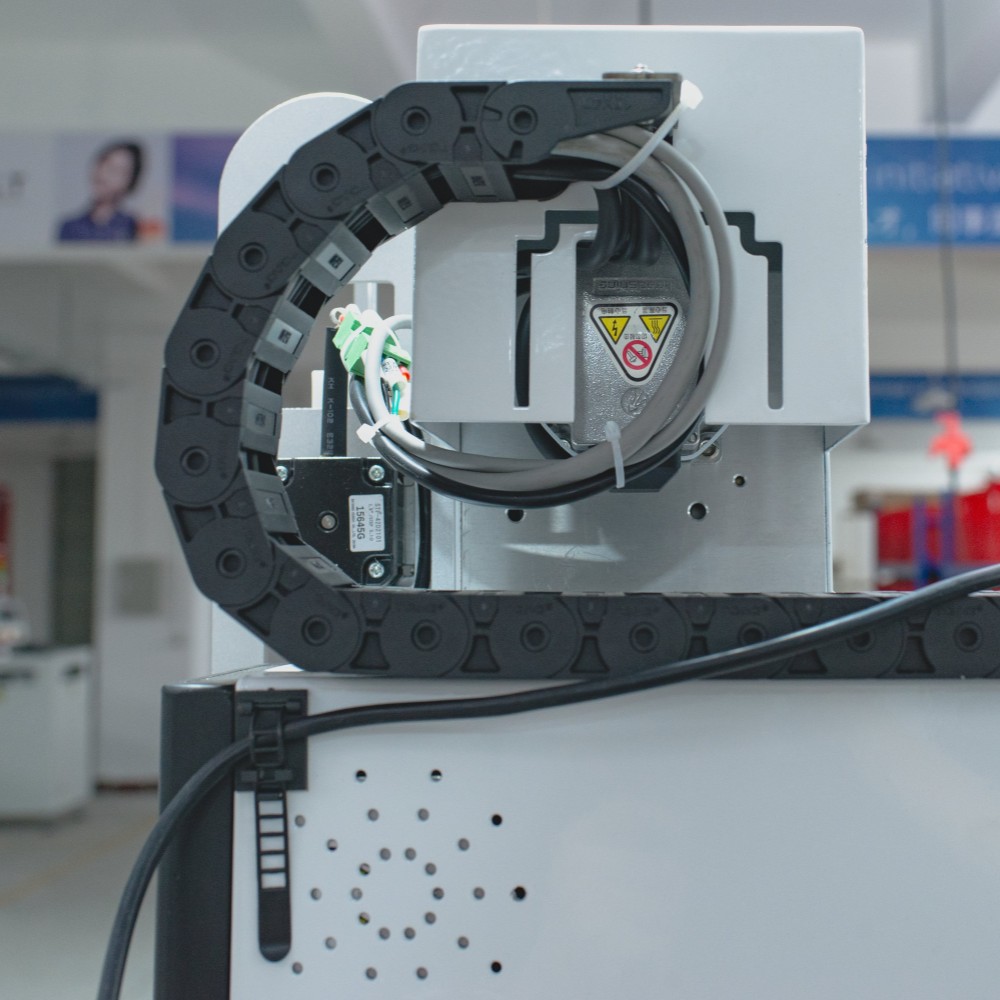

| Преглед робота за лемљење ПЦБ-а
Робот за лемљење ПЦБ-а је дизајниран за ефикасно и прецизно лемљење ПЦБ-а и малих електронских модула. Интегрише кретање по пет оса, аутоматизовано довођење жице и индукционо грејање великом брзином како би се обезбедиле уједначене, поновљиве лемне спојеве. Оператери могу програмирати путање лемљења, подесити брзину помака и надгледати квалитет користећи опциони систем визије. Компактан за столно подешавање или интеграцију у пуне СМТ производне линије, побољшава пропусност, смањује рад и гарантује конзистентан висококвалитетни излаз у различитим дизајнима ПЦБ-а.
| Карактеристике робота за аутоматско лемљење
Лако програмирање
Оператери могу програмирати до 200 тачака лемљења по ПЦБ-у за мање од 5 минута. Путања, времена задржавања и количине лемљења су подесиви. Може се ускладиштити до 10 програма на плочи за брзо пребацивање између различитих типова ПЦБ-а без прекида производње.
Стабилна топлота Поуздано лемљење
Високофреквентно индукционо грејање достиже 500°Ц у року од 3 секунде и одржава ±1°Ц. Елементи сребрне завојнице трају преко 2000 сати, подржавајући 100+ лемних спојева по циклусу, обезбеђујући доследно лемљење чак и у густим деловима ПЦБ-а.
Од ручног до стандардизованог
Настава програмирања претвара ручно лемљење у аутоматизоване, поновљиве секвенце. Дигиталне координате сачуване са тачношћу од ±0,1 мм смањују људску грешку за преко 90%. Конзистентност серије до серије се одржава за све ПЦБ-ове.
Савршени спојеви за прецизно пуњење лемљења
Жица за лемљење (0,6–1,2 мм) се повлачи брзином од 1–50 мм/с са прецизношћу ±0,02 мм. Остаци флукса и пукнути калај су минимизирани. Сваки спој пролази инспекцију и обезбеђује висок принос на ПЦБ склоповима.
Чист врх Доследан квалитет
Аутоматско чишћење врха се дешава сваких 5 минута или након 50 спојева. Ваздушна и челична жица уклањају оксидацију и остатке, продужавајући животни век врха за 50% и одржавајући уједначен квалитет лемљења током производње великог обима.
| Спецификација робота за аутоматско лемљење
| Спецификација | И.ЦТ-СР300 | И.ЦТ-СР530 | И.ЦТ-СР250Д | И.ЦТ-СР250ДД |
|---|---|---|---|---|
| Број платформе | 1 | 1 | 2 | 2 |
| Број главе | 1 | 2 | 1 | 2 |
| Хеатинг Повер | 150в | 300в | 150в | 300в |
| Макс. Величина ПЦБ-а | 300×300 мм | 500×300 мм | 250×250 мм за сваку платформу | 250×250 мм за сваку платформу |
| Максимална брзина кретања | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с |
| Очистите врх за лемљење | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) |
| Солдер Вире | 0,6~1,2мм жица за лемљење | 0,6~1,2мм жица за лемљење | 0,6~1,2мм жица за лемљење | 0,6~1,2мм жица за лемљење |
| Брзина додавања лемљења | 1~50 мм/с | 1~50 мм/с | 1~50 мм/с | 1~50 мм/с |
| Поновљена прецизност | ±0.02мм | ±0.02мм | ±0.02мм | ±0.02мм |
| Температурни опсег | Собна температура–500°Ц | Собна температура–500°Ц | Собна температура–500°Ц | Собна температура–500°Ц |
| Прецизност температуре | ±1°Ц | ±1°Ц | ±1°Ц | ±1°Ц |
| Режим вожње | Степ Мотор | Степ Мотор | Степ Мотор | Степ Мотор |
| Контролни режим | Теацх Пендант | Теацх Пендант | Теацх Пендант | Теацх Пендант |
| Притисак ваздуха | 4,5~6Кг/цм⊃2; | 4,5~6Кг/цм⊃2; | 4,5~6Кг/цм⊃2; | 4,5~6Кг/цм⊃2; |
| Напајање | АЦ220В±10%, 50/60ХЗ | АЦ220В±10%, 50/60ХЗ | АЦ220В±10%, 50/60ХЗ | АЦ220В±10%, 50/60ХЗ |
| Димензија | 750×650×880 мм | 780×660×770 мм | 930×650×880 мм | 1280×750×950 мм |
| Тежина | Отприлике 60 кг | Отприлике 70 кг | Отприлике 80 кг | Приближно 85 кг |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Комплетна листа машина за СМТ производну линију
Комплетна СМТ производна линија укључује утовариваче и истовариваче ПЦБ-а, машине за штампање, системе за подизање и постављање, СПИ, АОИ, рефлов пећи, транспортне станице и опрему за депанелирање. Сви уређаји су синхронизовани да обезбеде несметан радни ток, доследан квалитет и високу ефикасност. ИЦТ инжењери се баве инсталацијом, калибрацијом и интеграцијом, обезбеђујући да линија функционише као кохезиван производни систем високих перформанси.
| Видео о успеху купаца
У априлу 2026, ИЦТ инжењери су завршили инсталацију и обуку комплетне СМТ линије у Португалу за аутомобилску електронику, укључујући осветљење и контролне модуле аутомобила. Купци су похвалили глатко подешавање, ефикасан ток посла и јасне смернице. Робот за лемљење ПЦБ-а интегрисан у линију испоручио је прецизне спојеве за лемљење и за ПЦБ и за везе жица-жица. Повратне информације су истакле перформансе опреме и професионалну подршку, омогућавајући купцима да брзо постигну висок квалитет производње.
| Професионална обука и подршка
ИЦТ пружа свеобухватну подршку за пуне СМТ производне линије. Инжењери надгледају инсталацију, калибрацију програма и усклађивање процеса. Корисници добијају практичну обуку која обухвата програмирање, одржавање и решавање проблема. Даљинска подршка и канали брзог одговора обезбеђују брзо решавање оперативних проблема, омогућавајући клијентима да самостално покрећу линију и одржавају континуирано висококвалитетно лемљење за ПЦБ-е и мале електронске модуле.
| Похвала купаца
Купци доследно истичу интегрисану СМТ линију за поузданост и ефикасност. Инжењери пружају јасне смернице током инсталације и обуке. Сигурно паковање обезбеђује сигурну испоруку свих уређаја. Брза техничка подршка брзо решава проблеме. Комплетна линија, укључујући системе робота за лемљење ПЦБ-а, одржава стабилан радни ток и конзистентан излаз, зарађујући снажно поверење и задовољство купаца широм света.
| Наш сертификат
Сва опрема на ИЦТ СМТ линијама, укључујући системе робота за лемљење ПЦБ-а, поседује ЦЕ, РоХС и ИСО9001 сертификате. Патенти покривају иновације широм линије. Сертификати обезбеђују да купци добијају безбедна, поуздана и усаглашена решења за производњу ПЦБ-а, гарантујући висококвалитетни излаз у свим интегрисаним процесима.
| О нама и фабрици
ИЦТ је глобални добављач решења за производњу електронике са преко 25 година искуства. Опслужујући 1.600+ купаца у 72 земље, испоручујемо комплетна СМТ, ДИП, премазивање, роботику, монтажу и ПЦБА решења. Наш тим од 20 инжењера обезбеђује инсталацију, обуку, оптимизацију процеса и пуну подршку током животног циклуса. Са више фабрика и филијала широм света, строгом контролом квалитета и сертификованом опремом у свим СМТ линијама, ИЦТ обезбеђује поуздана, ефикасна и конзистентна производна решења за купце широм света.
