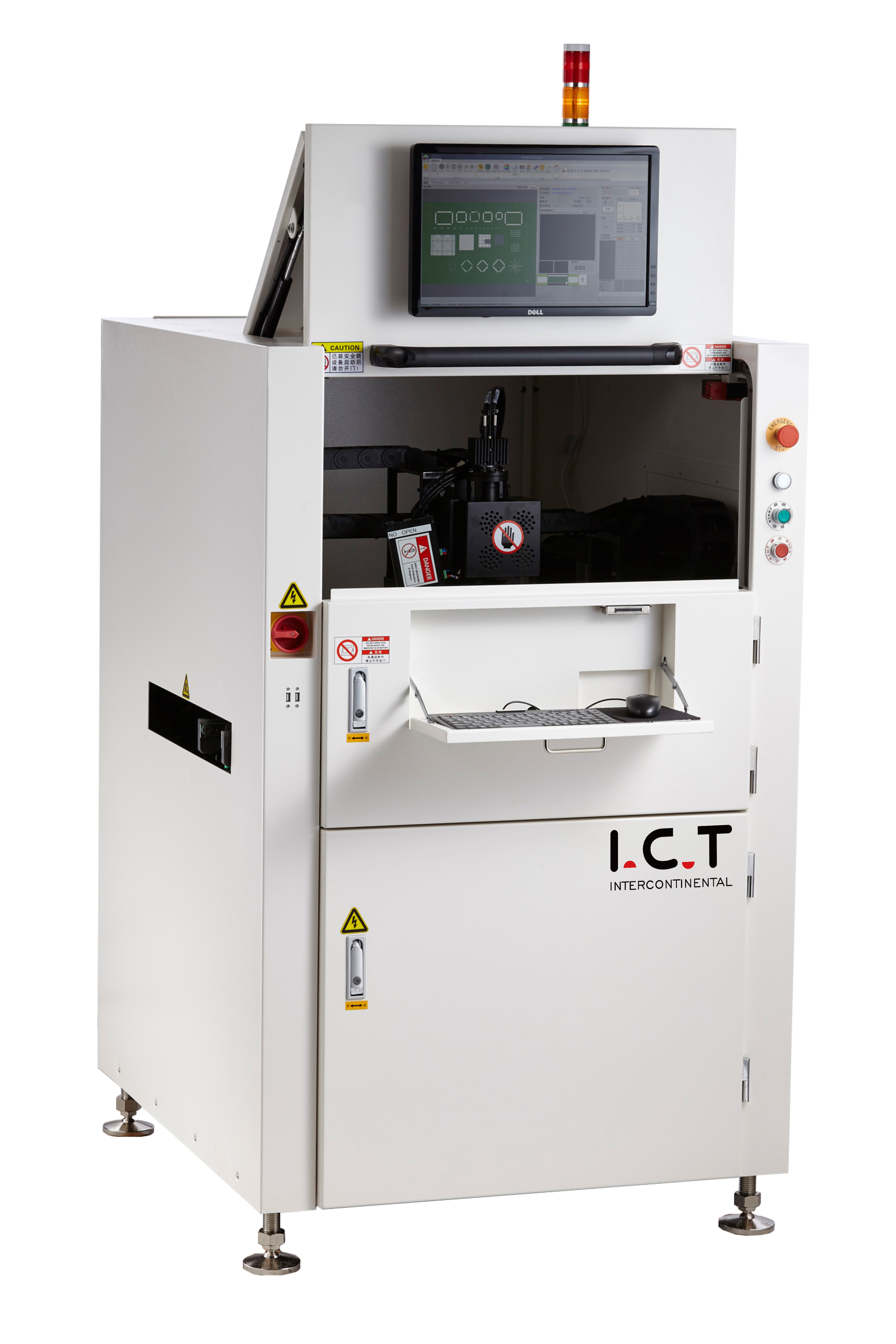

Он Лине СПИ ИЦТ-С400 Увод:
ИЦТ 3Д СПИ може у потпуности да реши проблем сенке и насумичне рефлексије у процесу детекције, тако да је тачност детекције 3Д пасте за лемљење већа; опремљен камером велике брзине од 5М пиксела, брзина детекције је већа, слика је деликатнија и богатија; идеалан је избор за брзе и прецизне производне линије.
3Д технологија
Програмабилна црно-бела моире реса високе прецизности. Технологија контроле извора светлости високе прецизности, вишеструка вишеструка експозиција. Највећа прецизност мерења 0,67ум.
Зраци рубова се пројектују и прикупљају, а истовремено се снима више слика ради свеобухватног прорачуна.
Стробе, константна светлост, тренутна експозиција, вишеструка експозиција, 10 канала Високо прецизна контрола извора светлости.
Компактна структура, минималан отисак, једношинска двострука шина
ПЦБ опционо.
Интегрална структура ливења, ФПЦ компатибилна, ПЦБ може бити до 1200 * 500 мм.

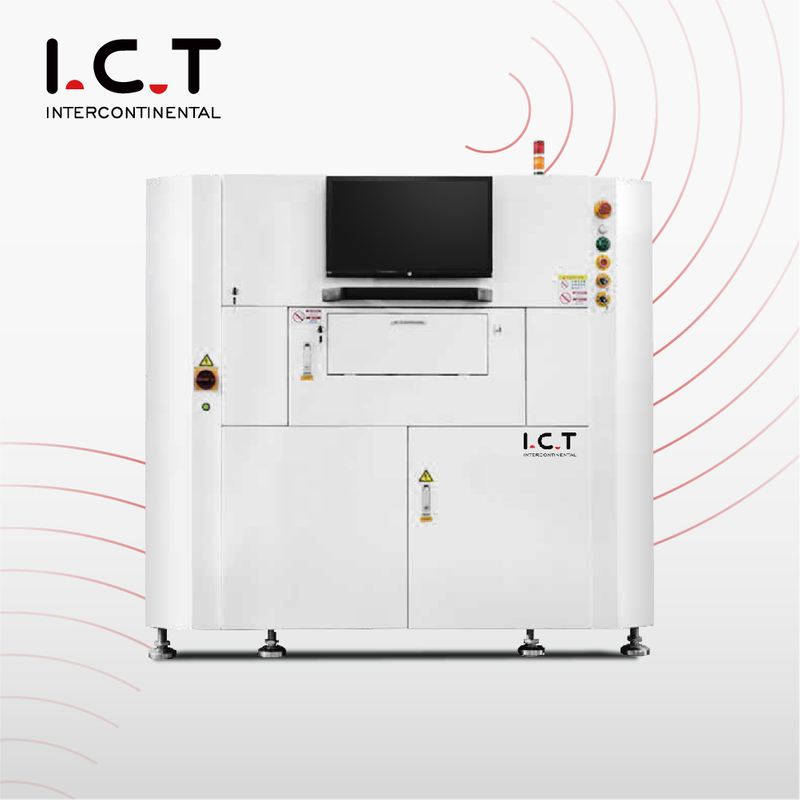

| Модел | ИЦТ-С400 | ИЦТ-С600 | ИЦТ-С1200 |
| Величина ПЦБ-а | 55*55 ~400*300 мм | 55*55 ~600*500 мм | 55*55 ~ 1200*500 мм |
| ПЦБ Тицкнесс | 0,5 ~ 5,0 мм | ||
| ПЦБ Веигхт | ≤5.0кг | ||
| Подешавање транспортера | Ручно/аутоматско | ||
| Врста мере | Висина, површина, запремина, помак, мост, облик | ||
| Висина лепљења | 0 ~ 500 ум | ||
| Минимална величина мере | 180 ~ 180ум | ||
| Мин Пад Питцх | ≥100ум | ||
| Принцип мере | Вишебојно векторско мерење граница | ||
| Резолуција висине | 0,67 ум (теоретска вредност) | ||
| Цамера Пикел | 530М | ||
| ФОВ Сизе | 28мм/35мм/37мм/41мм | ||
| Брзина детекције | 0,45с/ФОВ | ||
| Време програма | 5 ~ 10 мин | ||
| Тип података | Гербер Дата 274Д/274Кс, Сцан ПЦБ | ||
| Скенирање бар кодова | Скенирање камере (опција: пиштољ за бар код) | ||
| Повер | АЦ220,50/60Хз,1КВА | ||
| Мацхине Дименсион | 630*1620*1470мм | 830*1620*1470мм | 1700*1150*1500мм |
| Тежина | 1200кг | 1300кг | 1600кг |
