ИЦТ-СС330
I.C.T
| Количина: | |
|---|---|

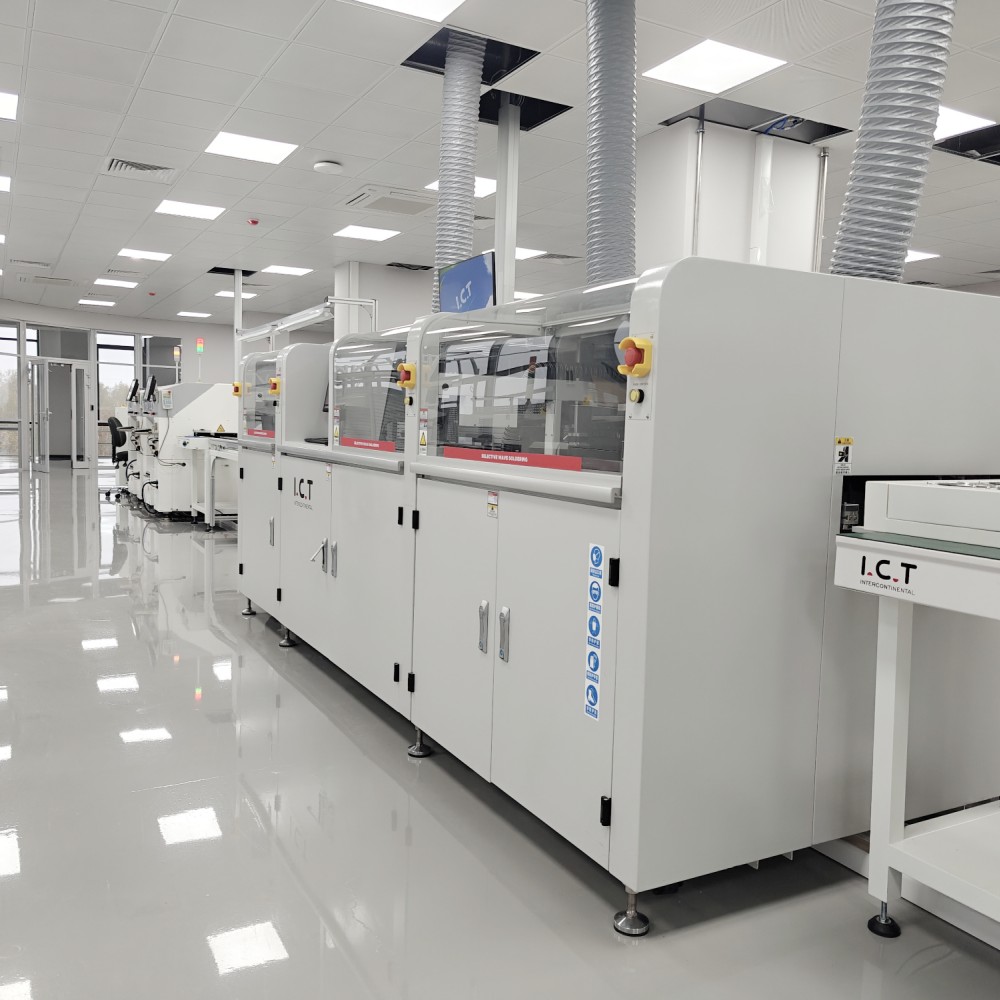

| Машина за лемљење ван линије селективна таласна таласа
Изграђена од темеља у нашој фабрици Донггуан, ИЦТ Офф-лине машина за селективно таласно лемљење је савршена машина за селективно таласно лемљење ПЦБ-а када вам је потребна максимална флексибилност без везивања целе СМТ линије. ПЦБ се никада не помера — само супер-лаки портал од ливеног алуминијума клизи на Панасониц серво и линеарне шине како би испоручио флукс и лемљење тачно тамо где им је место. Инлине азотно грејање даје сјајне, пуне филете готово без отпада. Оператери програмирају све — путање, температуре, запремину прскања, висину таласа — на чистом Виндовс екрану осетљивом на додир и чувају бескрајне послове за тренутне промене. Аутоматска калибрација таласа, ливе ЦЦД, немачки млазни вентил и титанијумски лонац омогућавају да ова офф-лине машина за селективно таласно лемљење пумпа савршене плоче 24/7.
| Листа опреме ДИП линије
Немачки високофреквентни пулсни вентил испаљује микротачке флукса са ниским садржајем чврстих материја (испод 10%) са прецизношћу од 0,02 мм. Резервоар под притиском плус дигитални мерач протока одржава притисак стабилним чак и када је резервоар скоро празан. Остаци падају у ладицу за извлачење за чишћење у трајању од две секунде. Јапанска СМЦ пнеуматика и предњи мерачи чине дневне провере лаким. Аутоматска пумпа за екстракцију гарантује стално снабдевање. Овај паметни систем флукса савршено активира сваки јастучић на офф-лине машини за селективно таласно лемљење.
Стандардни доњи ИР је потпуно подесив; горња конвекција топлог ваздуха или додатни ИР опционо. Дизајн отворене мреже плус високотемпературна памучна изолација испоручују уједначену топлоту по целој плочи. Грејачи врхунског бренда и плуг-ин мотори значе нула алата за сервис и године тихог рада. ПЦБ-ови излазе савршено активирани флуксом и без напрезања, спремни за беспрекорне спојеве на ПЦБ машини за селективно таласно лемљење.
Немачка електромагнетна пумпа и титанијумски лонац за лемљење стварају ултра-стабилан мини талас који никада не помера. Контролишите температуру Н2, температуру лемљења, висину таласа и аутоматску калибрацију директно са екрана осетљивог на додир. Уграђени азот производи филете као огледало и скоро нула шљаке. Ласерски монитори висину, млазнице се аутоматски чисте и 900 сати видео записа се чува ради следљивости. Ово је срце које офф-лине машину за селективно таласно лемљење чини незаустављивом.
Троделни ваљкасти транспортер плус пнеуматске бочне и горње стезаљке држе даске до 20 кг у мировању. Моћне шине и високо прецизни серво уређаји несметано померају штампане плоче од станице до станице. Двострани или дебели склопови су чисти са слободним простором. Направљен за непрекидан рад на било којој ПЦБ машини за лемљење са селективним таласима.
ПЛЦ усаглашен са ЦЕ, Цат-6 ожичење и потпуна Индустрија 4.0 конекција дају невероватну брзину и солидну поузданост. Вођени чаробњаци, поправке координата засноване на сликама, аутоматско откривање млазница и вишејезични менији скраћују време обуке на скоро ништа. МЕС повезивање и даљинска дијагностика омогућавају да ванмрежна машина за селективно таласно лемљење зарађује даноноћно.
Велики екран осетљив на додир у боји, водичи корак по корак, преглед ЦЦД-а једним додиром и гласовна упозорења чине покретање машине једноставним. Одмах прелазите између енглеског, кинеског, јапанског или руског. Прилагођена светла у торњу и надоградње Ви-Фи-ја информишу све без одступања од линије.
| Спецификација
| Он-лине селективна машина за лемљење таласа | ||||
| Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
| Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
| Систем за лемљење | ||||
| Количина млазнице | 1 | 1 | 2 | 3 |
| Количина посуде за лемљење | 1 сет | 1 сет | 2 сет | 3 сет |
| Двоструки пот (опција) | Н / А | Опција | Опција | Опција |
| Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
| Флук Систем | ||||
| Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
| Подршка за флукс | Аларм флукса, аутоматски | |||
| Млазница за прскање | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
| Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
| Брзина прскања | 0 ~ 20мм / с | |||
| Брзина кретања млазнице за прскање | 0 ~ 400мм / с | |||
| Систем за предгревање | ||||
| Режим загревања | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР |
| Подручје загревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
| Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
| Доња снага предгревања | Мак.12кв | |||
| Врхунска снага предгревања | Мак.6кв | |||
| Време загревања | Приближно 15 мин (подешавање 150℃) | |||
| Контролни режим | ПЦ+ПЛЦ | |||
| Транспортни систем | ||||
| Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
| ПЦБ Реплацемент | Онлине | |||
| Горњи зазор ПЦБ-а | 120мм | |||
| Транспортна висина | 900 ± 20 мм | |||
| Транспорт ширина | 60 ~ 500мм | |||
| Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
| Листа опреме ДИП линије
Наша ДИП производна линија нуди напредне алате за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована ДИП линија укључује ДИП линију за уметање за прецизно постављање компоненти, пуњач таласа за несметан улазак ПЦБ-а, таласни уређај за уклањање таласа за безбедан излазак и линију за монтажу траке за завршне провере. Ова висококвалитетна ПЦБ ДИП производна линија осигурава стабилан рад, поуздано ТХТ уметање и исплативу монтажу, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком од стране ИЦТ-а, повећава продуктивност за задатке кроз рупе.
| Назив производа | Намена у ДИП линији |
|---|---|
Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. | |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
| Пост-таласни Инлине АОИ | Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. |
| Видео о успеху купаца
Почетком 2025. године, велики вијетнамски добављач камера долетео је да коначно прихвати своју нову офф-лине машину за селективно таласно лемљење. Наши инжењери су учитавали своје праве производне плоче, изводили пуне циклусе док је купац гледао савршене ТХТ спојеве како се формирају уживо на ЦЦД-у, а затим провели два дана обучавајући своје техничаре о програмирању, свакодневном одржавању и брзом решавању проблема. Отишли су потпуно самопоуздани и спремни да постигну обим чим је сандук стигао — класично ИКТ глобално партнерство на делу.
| Професионалне услуге и обука
Покривамо цео пут: прихватање фабрике, прекоокеански транспорт, инсталацију, покретање и доживотну подршку. Двадесет виших инжењера и локални тимови у 72 земље пружају обуку на лицу места или на даљину кад год вам затреба. Складишта резервних делова на три континента и прави одзив 24/7 одржавају вашу ПЦБ машину за селективно таласно лемљење деценијама у максималном радном времену.
| Похвала купаца
Купци нам стално говоре да су наши инжењери стрпљиви, оштри и заиста брину о њиховом успеху. Они воле прецизне тачке флукса, стабилан талас и колико брзо офф-лине машина за селективно таласно лемљење плаћа себе већим приносима и нултом прерадом. Извозне кутије се приказују беспрекорно, а даљински поправци истог дана претворили су купце који први пут купе у доживотне партнере широм света.
| Индустријски сертификати
Свака офф-лине машина за селективно таласно лемљење носи ЦЕ безбедносни знак, усклађеност са РоХС, систем квалитета ИСО9001 и више патената за млазне вентиле, пумпе и ласерску калибрацију. Ове глобално поштоване марке доказују да добијате безбедну, зелену технологију тестирану у борби којој можете веровати било где на планети.
| О ИЦТ компанији и фабрици
Од 2012. године прерасли смо у врхунски кампус од 12.000 м⊃2; са 89 чланова тима, 20 посвећених инжењера и 8 експозитура у иностранству. Све – истраживање и развој, лимови, машинска обрада, монтажа и испитивање сагоревања – дешава се под једним кровом. Већ опслужујемо преко 1.600 фабрика у 72 земље са комплетним СМТ и ТХТ решењима по принципу „кључ у руке“, а свака офф-лине машина за селективно таласно лемљење се испоручује уз ригорозну инспекцију и проверене системе квалитета.
