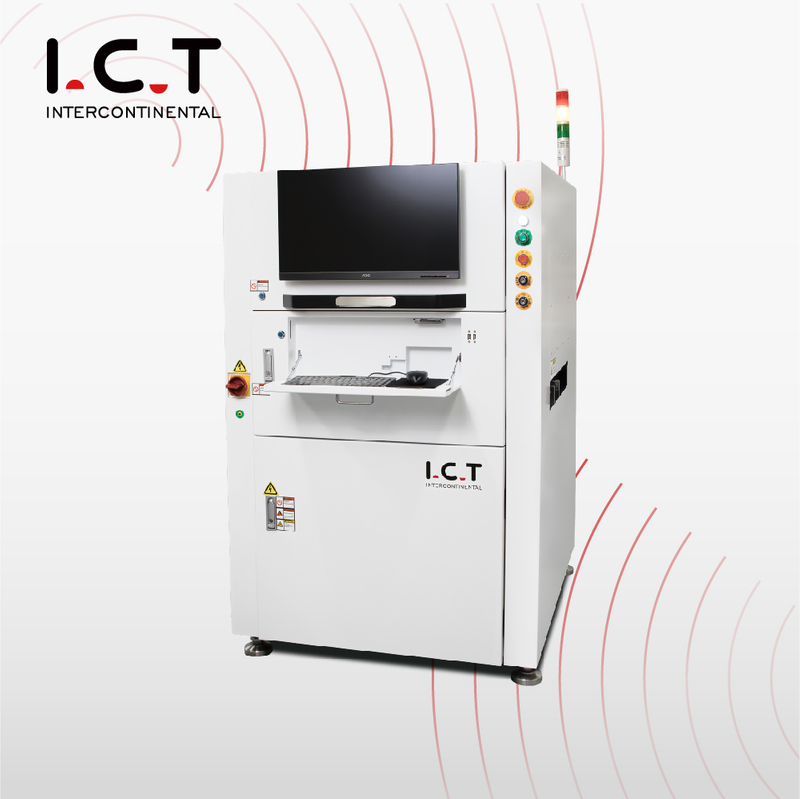

ИЦТ-С400Д
I.C.T
spi machine
| Количина: | |
|---|---|
Карактеристике:
1. Објектив професионалног дизајна сочива чини слику униформнијом и деликатнијом, и у великој мери побољшава стабилност детекције.
2. Може се увести у Гербер програмирање датотека или се може користити за уређивање и отклањање грешака новца из режима за уређивање слика.
3. Метода 3Д пројекције у више смерова може ефикасно решити грешку детекције узроковану ефектом сенке у пасти за лемљење
процес откривања.
4. Оперативни систем побољшава функцију препознавања и обраде резултата у складу са структуром интерфејса на нивоу корисника.
5. Програмабилна црно-бела моире реса високе прецизности, највећа тачност мерења 0,67ум.
6. На основу тачних тродимензионалних података мерења, оператери могу оптимизовати цео пројекат за кратко време.
3Д технологија
Програмабилна црно-бела моире реса високе прецизности. Технологија контроле извора светлости високе прецизности, вишеструке експозиције. Највећа прецизност мерења 0,67ум.
Зраци рубова се пројектују и прикупљају, а истовремено се снима више слика ради свеобухватног прорачуна.
Стробе, константно светло, тренутна експозиција, вишеструка експозиција, 10 канала Високо прецизна контрола извора светлости.
Компактна структура, минимални отисак, једношинска двострука шина
ПЦБ опционо.
Интегрална структура ливења, ФПЦ компатибилна, ПЦБ може бити до 1200 * 500 мм.
| Модел | ИЦТ-С400 | ИЦТ-С400Д | ИЦТ-С1200 |
| Величина ПЦБ-а | 55*55 ~460*460мм | 55*55 ~450*310мм Дуал | 55*55 ~ 1200*650 мм |
| ПЦБ Тицкнесс | 0,5 ~ 7,0 мм | ||
| ПЦБ Веигхт | ≤5.0кг | ||
| Подешавање транспортера | Ручно/аутоматско | ||
| Врста мере | Висина, површина, запремина, офсет, мост, облик (недостаје штампа, недовољно лима, превише лима, премошћивање, офсет, неправилни облици, површинска контаминација) | ||
| Пасте Хеигхт | 0 ~ 550ум | ||
| Мин Пад Питцх | ≥100ум | ||
| Принцип мере | 3Д бело светло ПСЛМ ПМП (програмабилна просторна светлосна модулација, профилометрија мерења фазе) | ||
| Инспекцијска глава Количина | 1 | ||
| Цамера Пикел | 5М, (10М/12М као опција) | ||
| Брзина детекције | 0,35 ~ 0,5 с/ФОВ | ||
| Време програма | 5 ~ 10 мин | ||
| Тип података | Гербер Дата 274Д/274Кс, Сцан ПЦБ | ||
| Снага | АЦ220,50/60Хз,1КВА | ||
| Мацхине Дименсион | 1000*1150*1530мм | 1000*1350*1530мм | 1730*1420*1530мм |
| Тежина | 965кг | 1200кг | 1600кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
