ИЦТ-510
I.C.T
PCB Laser Marking
| Количина: | |
|---|---|

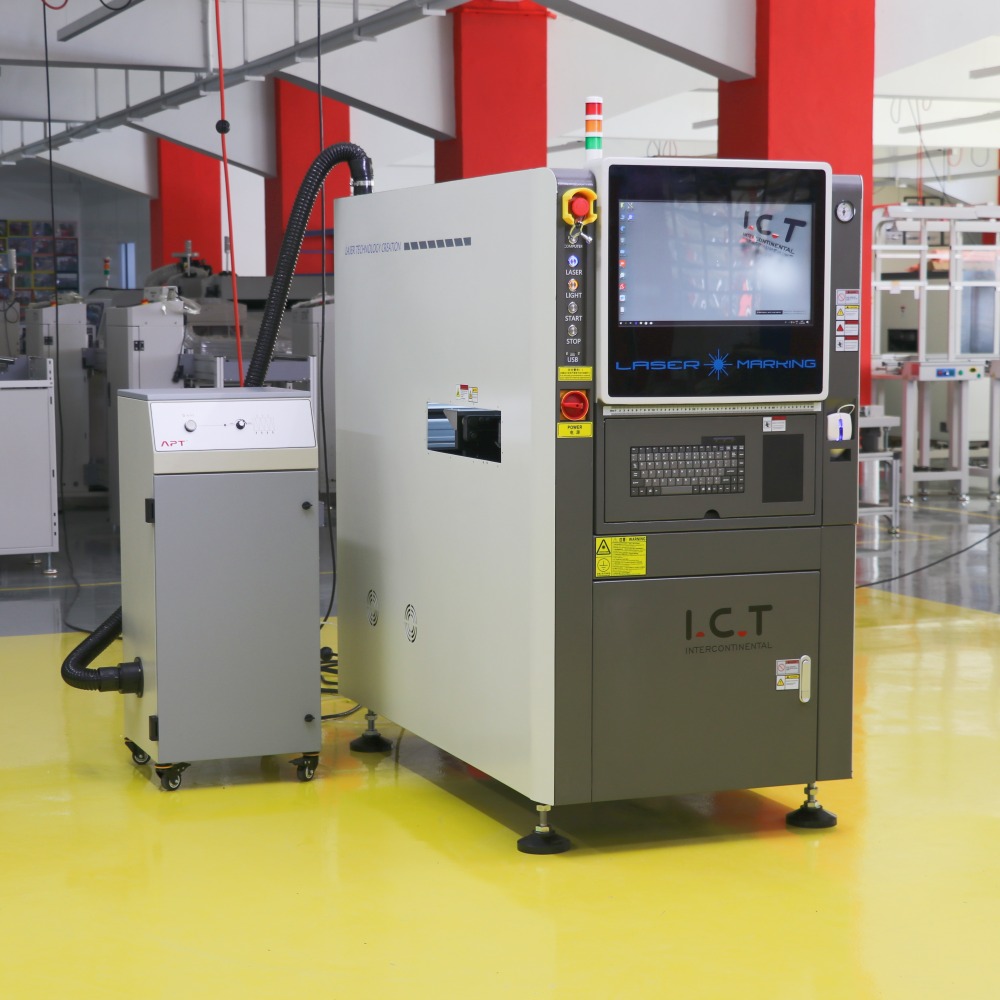

| Ласерско обележавање високе прецизности за следљивост ПЦБ-а
ИЦТ машина за ласерско обележавање обезбеђује трајно, бесконтактно обележавање на ПЦБ-има у СМТ производњи. Подржава текст, бар кодове, КР кодове и графику са прецизношћу од ±0,05 мм, погодан за различите материјале као што су ФР4, мастило, бакар и алуминијум. Доступан у моделима као што су ИЦТ-400, 460, 510 и 510Л, ради са ПЦБ величинама до 510×460 мм. Машина се глатко повезује са монтажним линијама, подржава онлајн МЕС пренос података и нуди оффлине/онлине режиме. Са опцијама за различите ласере (УВ за осетљиве материјале, ЦО₂ за ФР4, влакна за метале), обезбеђује јасне, трајне ознаке за следљивост. Ова машина за ласерско штампање етикета елиминише трошкове мастила или етикета, смањује загађење и спречава грешке при поновном штампању. Повећава ефикасност у производњи ПЦБ-а великог обима уз одржавање високог квалитета и поузданости.
| Значајка

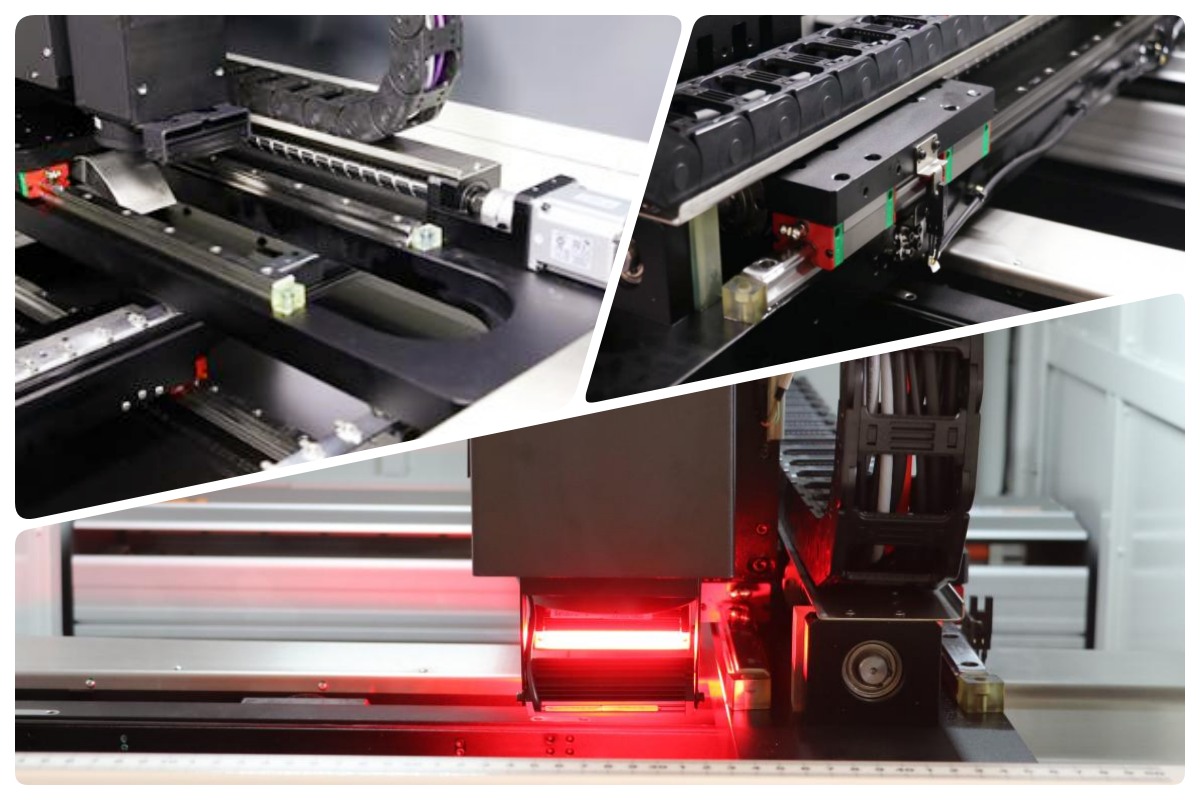

Напредни систем вожње
Висећа конструкција лучног моста са кугличним завртњима и високо прецизним линеарним вођицама од ТБИ и ХИВИН/ПМИ обезбеђује јаку носивост и глатко кретање. Два независна серво мотора контролишу Кс/И осе за тачно позиционирање. Флексибилни затворени ланци и профили резервоара обезбеђују стабилан рад, док јединствени поклопац за прашину смањује потребе одржавања и трошкове. Овај дизајн пружа поуздане, дугорочне перформансе у захтевним СМТ окружењима.
Поуздан систем обележавања
Бирајте између УВ, зелених, влакнастих или ЦО₂ ласера на основу потреба вашег производа. Ласери нуде високу прецизност, стабилан излаз и дуг радни век. Фабрички калибрисана жижна даљина не захтева отклањање грешака, са аутоматским подешавањем З-осе. Одговарајуће методе хлађења одговарају сваком типу ласера. Вишеструке светлосне опције рукују сложеним штампаним плочама, обезбеђујући доследне, висококвалитетне ознаке на различитим површинама.

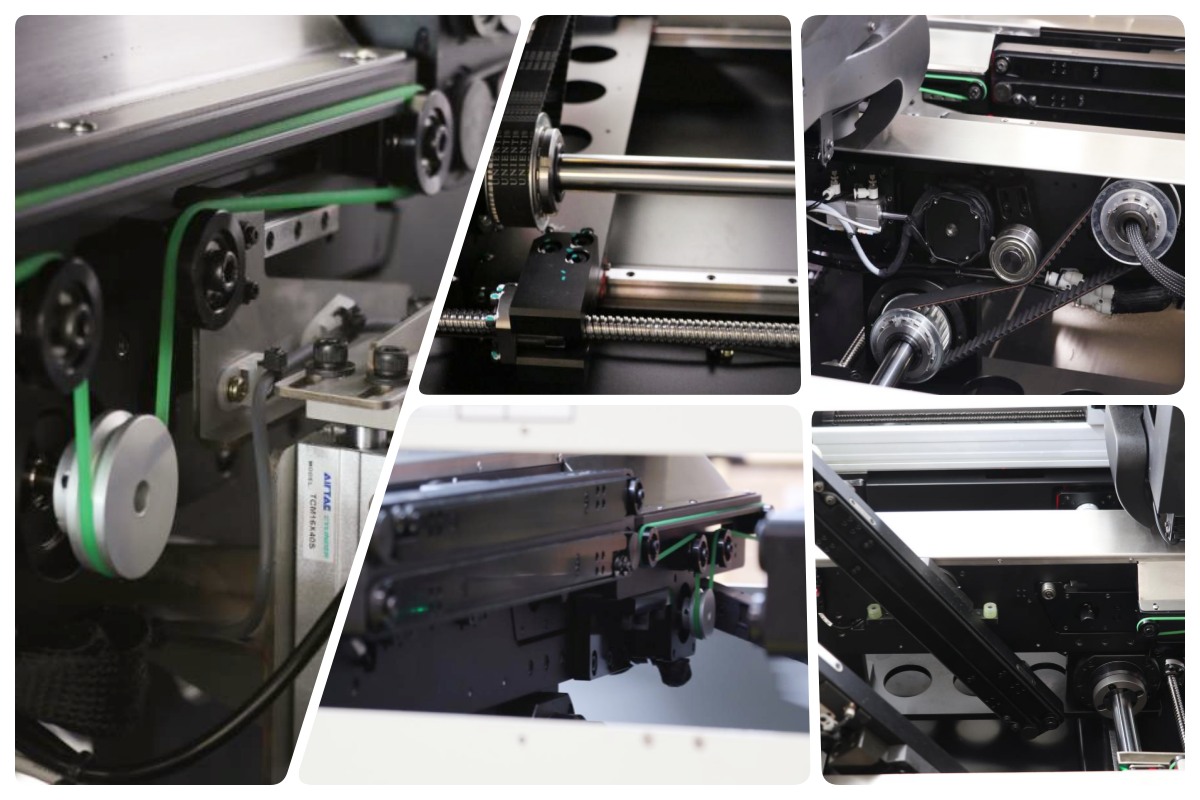

Ефикасан транспортни систем
Уграђена ПЦБ флип функција решава сложене двостране захтеве на једном месту. Сегментиране водилице са ЕСД антистатичким појасевима штите плоче. Синхрони каишеви високе чврстоће са подесивом брзином одржавају проток стабилним. Специјални уређаји за затезање одржавају оптимално стање појаса. Куглични завртњи и круте осовине синхроно подешавају ширину, држећи предње/задње шине паралелне за прецизан транспорт без оштећења.
Стабилан контролни систем
Рефлов није само процес загревања, већ кључна тачка у којој се стабилност производње или потврђује или губи. У машини за монтажу ЛЕД сијалица, ИЦТ третира рефлов као део укупног тока уместо као самосталну станицу. Транспорт на плочи, време уласка, излазно хлађење и низводно повезивање се разматрају заједно. Ово смањује варијације између плоча и помаже у одржавању доследних резултата лемљења током дугих производних циклуса. Циљ нису екстремни температурни профили, већ поновљивост и контрола. Са овим приступом, линијом за склапање ЛЕД сијалица постаје лакше управљати, а процесни прозори постају јаснији и поузданији за дугорочну производњу.

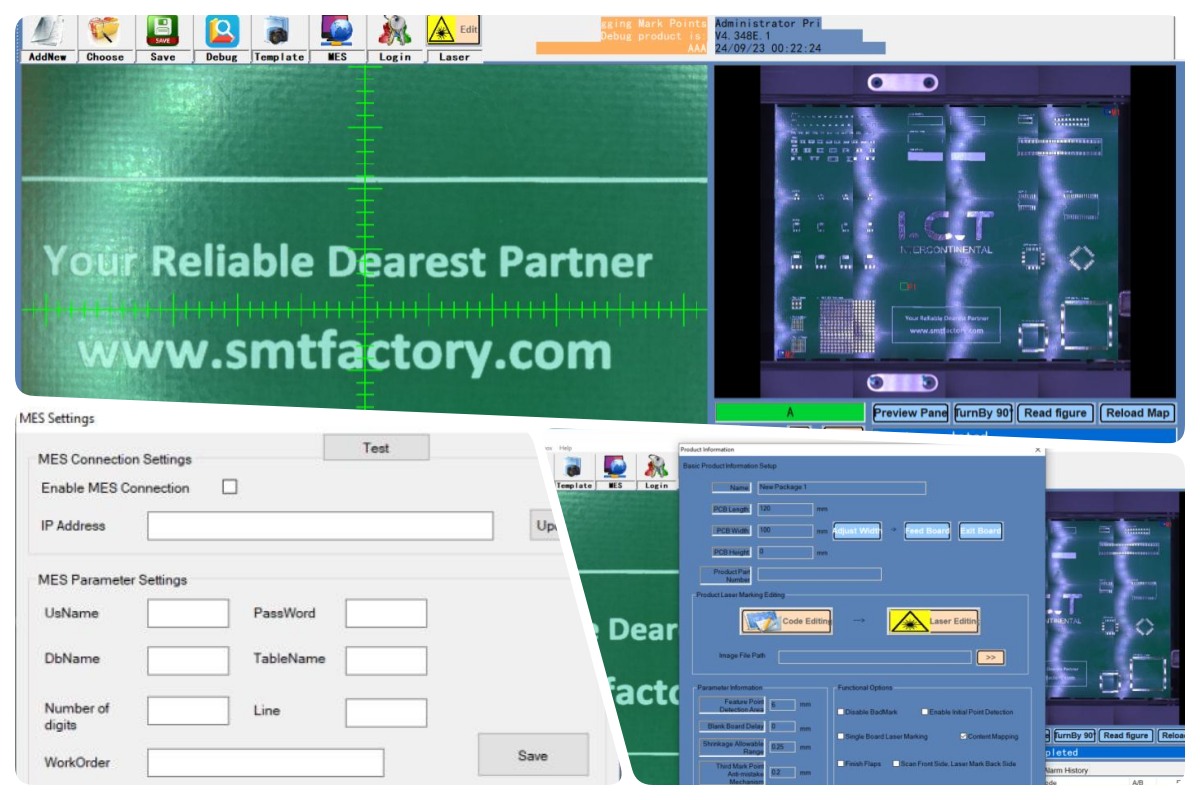

Операторски систем лак за употребу
Једноставан, вођен интерфејс чини рад лаким за учење. Систем заснован на Виндовс-у складишти многе програме производа за брзу промену. Скенирање преко целог екрана показује загонетке директно за брзо програмирање. Дизајн коаксијалне камере прескаче додатне кораке калибрације. Стандардна МЕС прикључна станица подржава прилагођене протоколе за беспрекорну фабричку интеграцију.
| Спецификација
| Параметар | И.ЦТ-400 | И.ЦТ-460 | И.ЦТ-510 | И.ЦТ-510Л |
|---|---|---|---|---|
| Максимална величина ПЦБ-а | 380 × 380 мм | 510 × 450 мм | 510 × 400 мм | 510 × 460 мм |
| Маркинг Ранге | 280 × 380 мм | 460 × 450 мм | 430 × 400 мм | 510 × 460 мм |
| ПЦБ флип функција | Да (уграђени пераја) | Да (уграђени пераја) | Не | Не |
| Мацхине Дименсион | 835 × 1488 × 1566 мм | 974 × 1528 × 1616 мм | 1054 × 1568 × 1523 мм | 1054 × 1470 × 1523 мм |
| Тежина машине | 700 кг | 800 кг | 750 кг | 800 кг |
| Прецизност обележавања | ±0,05 мм (исто за све) | ±0,05 мм (исто за све) | ±0,05 мм (исто за све) | ±0,05 мм (исто за све) |
| Дебљина ПЦБ-а | 0,5–5 мм (исто за све) | 0,5–5 мм (исто за све) | 0,5–5 мм (исто за све) | 0,5–5 мм (исто за све) |
| Брзина обележавања | <7000 мм/с (исто за све) | <7000 мм/с (исто за све) | <7000 мм/с (исто за све) | <7000 мм/с (исто за све) |
| Подржани типови ласера | УВ, зелена, влакна, ЦО₂ (исто за све) | УВ, зелена, влакна, ЦО₂ (исто за све) | УВ, зелена, влакна, ЦО₂ (исто за све) | УВ, зелена, влакна, ЦО₂ (исто за све) |
| ПЦБ Сигурносна висина | Горњи део <25 мм, дно <20 мм (исто за све) | Горњи део <25 мм, дно <20 мм (исто за све) | Горњи део <25 мм, дно <20 мм (исто за све) | Горњи део <25 мм, дно <20 мм (исто за све) |

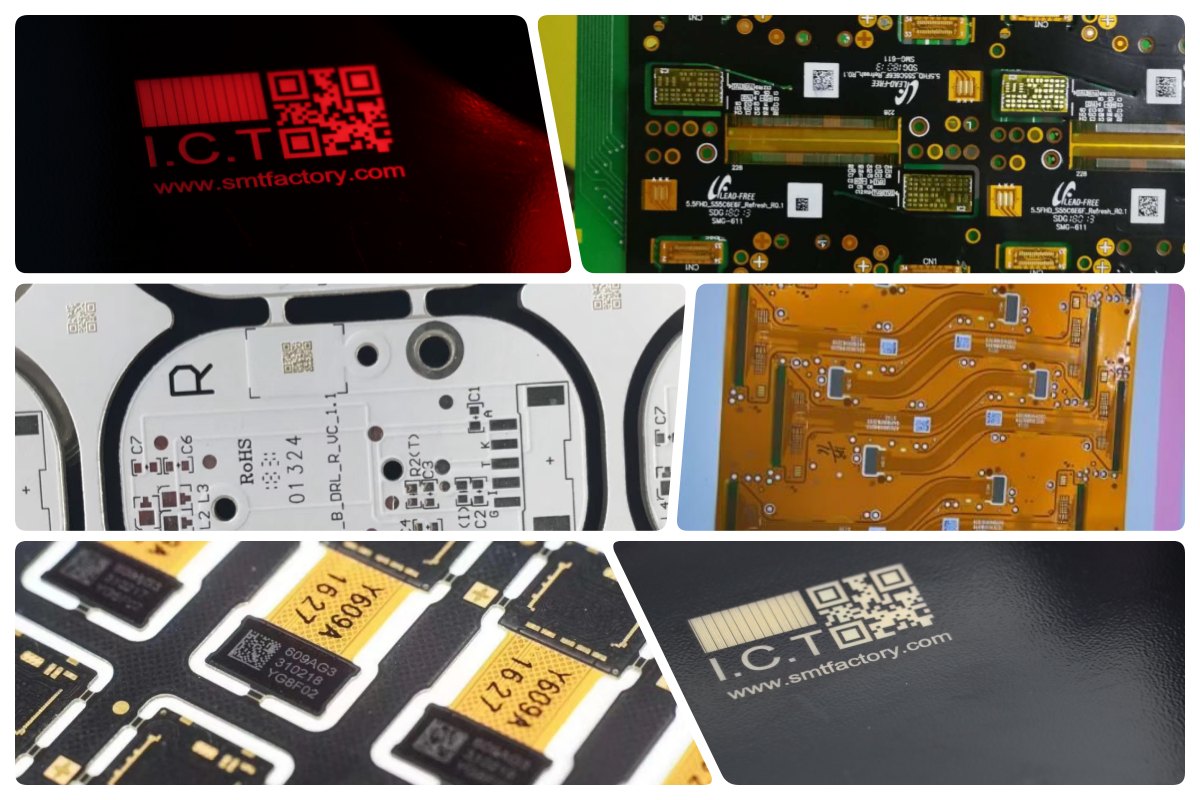

УВ ласер (355нм) : Најбоље за ПЦБ-ове осетљиве на топлоту, ФР4 маску за лемљење, флексибилна кола. Хладно обележавање, минимална оштећења, висок контраст.
Зелени ласер (532нм) : Идеалан за пластику, силиконске плочице, керамику, рефлектирајуће премазе. Одлична апсорпција, ултра фини трагови, мали утицај топлоте.
Фибер ласер (1064нм) : Савршен за метале, бакар/алуминијум у траговима, металне ПЦБ-е. Дубоки, трајни, брзи трагови високог контраста.
ЦО₂ ласер (10600нм) : Погодно за стандардни ФР4, маску за лемљење, органске премазе. Стабилан, добар контраст, исплатив за круте плоче.

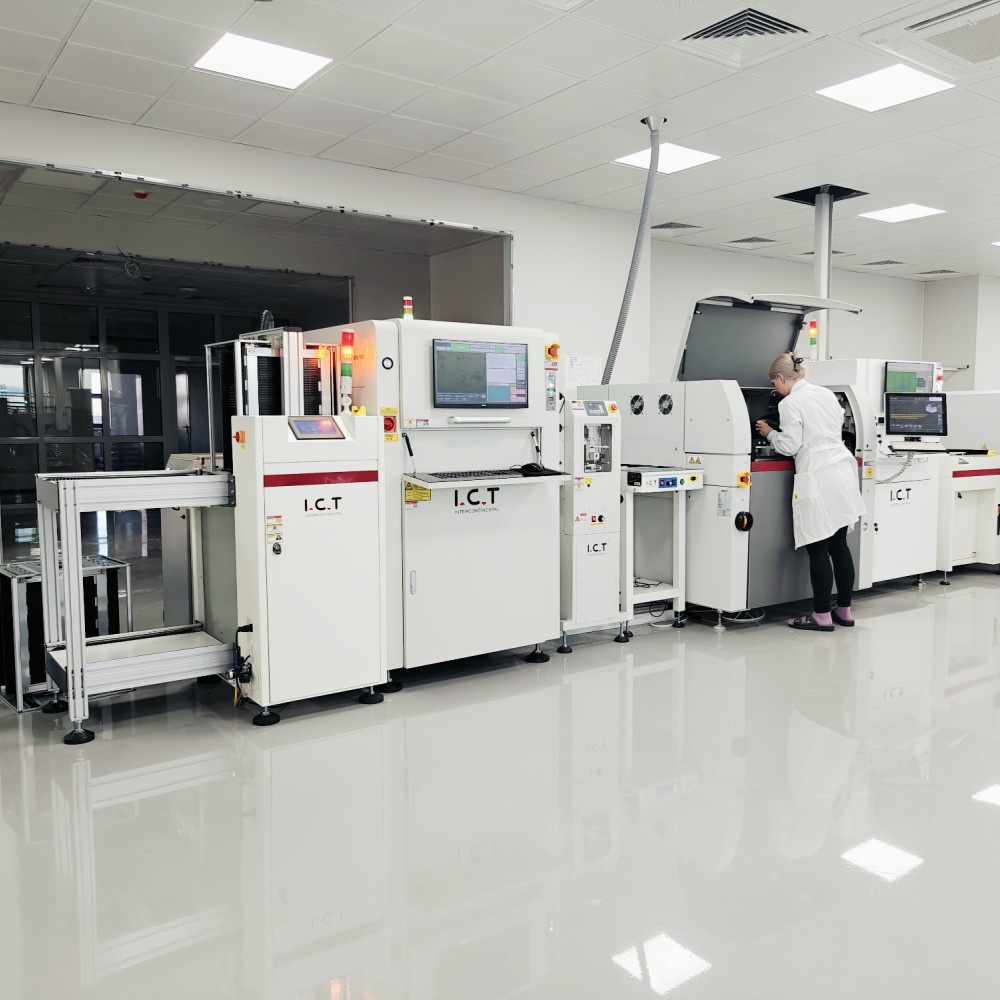

| Интегрисано решење за СМТ производну линију
ИЦТ испоручује комплетне висококвалитетне ПЦБА производне линије за захтевне апликације као што су аутомобилска, здравствена и електроника за осветљење. Линија почиње вакуумским утоваривачем за улазак у чисту плочу, а затим аутоматским штампачем за прецизно наношење пасте за лемљење. Панасониц уређаји за монтирање прецизно постављају компоненте великом брзином. Хеллер рефлов пећи стварају јаке, поуздане лемне спојеве у више зона. АОИ системи рано откривају дефекте за висок принос. ПЦБ транспортери омогућавају да се све креће глатко и чврсто повезано. ПЦБА машине за чишћење уклањају остатке ради боље поузданости. Потпуно аутоматски ормар за складиштење и загревање пасте за лемљење одржава квалитет пасте. Ово подешавање обезбеђује висок принос, ниске трошкове и конзистентне резултате, уз пуну ИКТ подршку од инсталације до текућег сервиса.
| Случај пројекта клијента
ИЦТ је успешно завршио инсталацију у иностранству и подршку за фабрички тест прихватања (ФАТ) за две пуне СМТ производне линије код северноамеричког произвођача козметичких инструмената. Пројекат је без проблема прошао пријем производње. Свака линија је укључивала нашу машину за ласерско обележавање за следљивост, СМТ штампач са СПИ, Панасониц монтажу, Хеллер рефлов пећ, АОИ опрему за инспекцију, транспортере за ПЦБ, машину за чишћење ПЦБА и потпуно аутоматски ормар за складиштење и загревање пасте за лемљење. Наши инжењери су обезбедили подешавање, обуку и фино подешавање процеса на лицу места. Купац сада покреће стабилне, високоефикасне линије са одличним квалитетом производње, спремне за проширену производњу уређаја за лепоту и кућну негу.
| Глобална услуга и подршка за обуку
ИЦТ нуди пуну техничку подршку, укључујући инсталацију на лицу места, пуштање у рад, обуку оператера и текуће одржавање. Наши искусни инжењери воде клијенте кроз подешавање и оптимизацију процеса. Обука обухвата рад, програмирање, решавање проблема и свакодневну негу. Брзо одговарамо на питања и пружамо помоћ на даљину или на лицу места. Ово обезбеђује глатко покретање, дуго време рада и дугорочне поуздане перформансе за ваше СМТ операције.
| Искуство корисника и оперативне предности
Купци често хвале наше професионалне инжењере за њихову стручност, стрпљење и брзо решавање проблема током инсталације и обуке. Они истичу машину за ласерско обележавање због њених стабилних перформанси, јасних ознака и једноставне интеграције. Многи цене безбедно паковање и транспорт без оштећења који штите опрему током глобалне испоруке. Брз одговор на техничка питања и ефикасна подршка након продаје граде снажно поверење. Све у свему, клијенти цене поуздану опрему ИЦТ-а и наменску услугу која им помаже да остваре производњу високог квалитета.
| Стандарди, контрола и производна дисциплина
ИКТ производи испуњавају строге међународне стандарде. Кључни сертификати укључују ЦЕ за безбедност, РоХС за еколошку усклађеност и ИСО9001 за системе управљања квалитетом. Такође поседујемо више патената за иновативне дизајне у ласерском обележавању и СМТ опреми. Ово осигурава да наше машине испоручују безбедна, еколошка решења и решења високих перформанси којима се верује широм света.
| О ИЦТ компанији и фабрици
ИЦТ је водећи произвођач решења за производњу електронике са преко 25 година искуства. Имамо сопствени тим за истраживање и развој и производни погон у Донггуану, Кина, који покрива 12.000 м⊃2; са 89 запослених и 20 инжењера. Компанија је брзо расла од 2012. године и сада опслужује преко 1.600 купаца у 72 земље. Наша фабрика прати строге процесе тестирања и комплетан систем управљања квалитетом на сваком кораку — од дизајна до завршне инспекције. Пружамо СМТ решења на једном месту, укључујући анализу потражње, планирање, набавку опреме, обуку и оптимизацију, помажући клијентима да ефикасно и поуздано изграде или унапреде фабрике.
