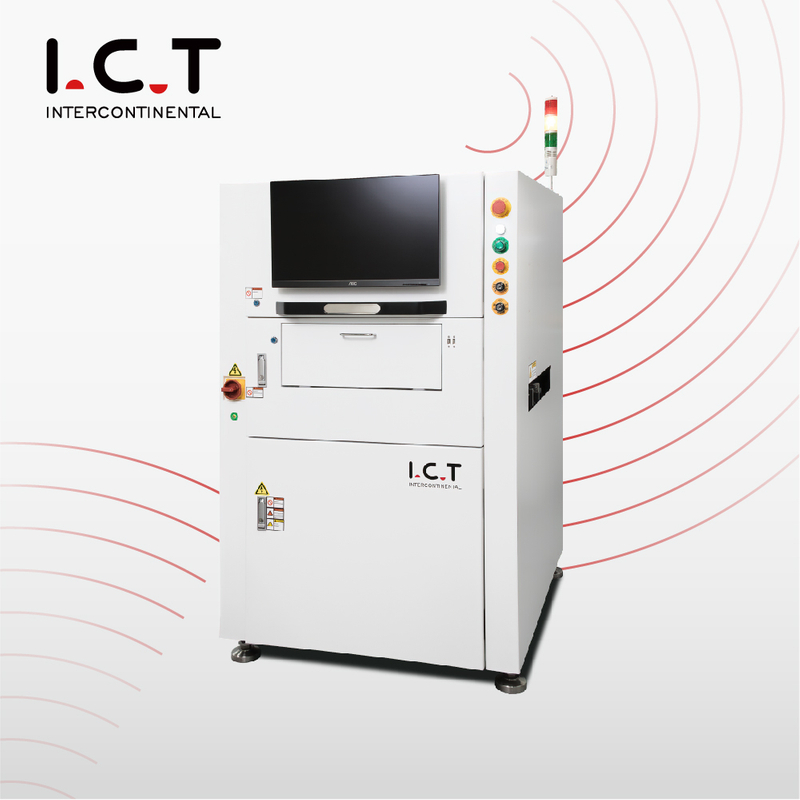

I.C.T-S400
I.C.T
spi machine
| Количина: | |
|---|---|
I.C.T 3Д СPИ може у потпуности да реши проблем сенке и случајног одраза у процесу детекције, тако да 3Д детекција пасте за лемљење тачност је већа;опремљен камером велике брзине од 5М пиксела, брзина детекције је већа, слика је деликатнија и богатија;то је идеал избор за брзе и прецизне производне линије.
Карактеристике 3Д СPИ SMT машине за преглед лемне пасте:

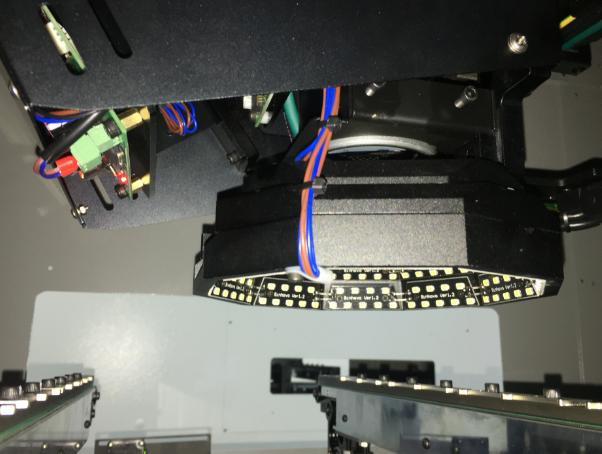

1. Објектив професионалног дизајна сочива чини слику униформнијом и деликатнијом, и у великој мери побољшава стабилност детекције.
2. Може се увести у Гербер програмирање датотека или се може користити за уређивање и отклањање грешака новца из режима за уређивање слика.
3. Метода 3Д пројекције у више смерова може ефикасно решити грешку детекције узроковану ефектом сенке у пасти за лемљење
процес откривања.
4. Оперативни систем побољшава функцију препознавања и обраде резултата у складу са структуром интерфејса на нивоу корисника.
5. Pрограмабилна црно-бела моире реса високе прецизности, највећа тачност мерења 0,67ум.
6. На основу тачних тродимензионалних података мерења, оператери могу оптимизовати цео пројекат за кратко време.

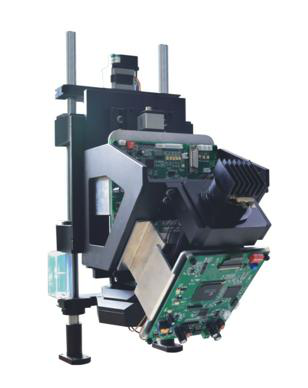

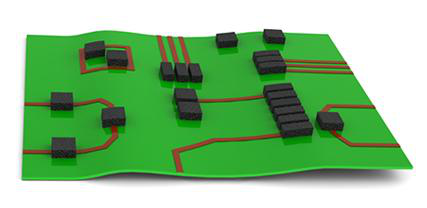

3Д технологија
Pрограмабилна црно-бела моире реса високе прецизности. Технологија контроле извора светлости високе прецизности, вишеструке експозиције. Највећа прецизност мерења 0,67ум.
Зраци рубова се пројектују и прикупљају, а истовремено се снима више слика ради свеобухватног прорачуна.
Стробе, константно светло, тренутна експозиција, вишеструка експозиција, 10 канала Високо прецизна контрола извора светлости.

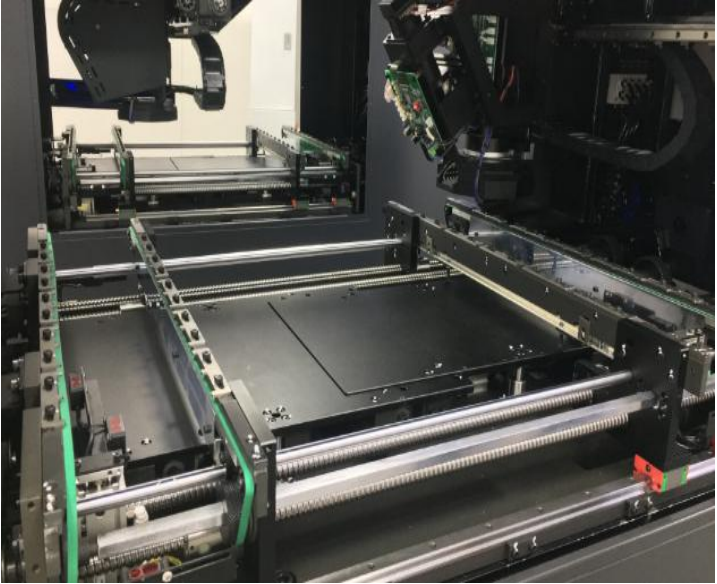

Компактна структура, минимални отисак, једношинска двострука шина
PCB опционо.

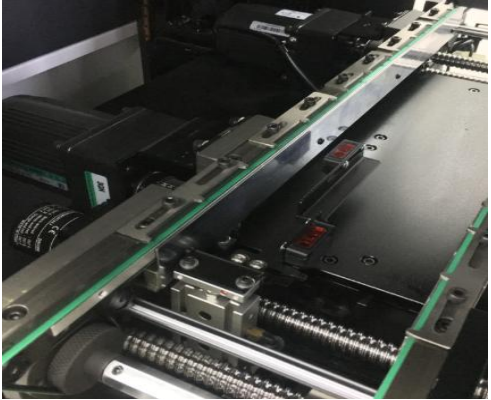

Интегрална структура ливења, ФPЦ компатибилна, PCB може бити до 1200 * 500 мм.
Спецификација 3Д СPИ SMT машине за преглед лемне пасте:
| Модел | I.C.T-S400 | I.C.T-S400Д | I.C.T-S1200 |
| Величина PCB-а | 55*55 ~460*460мм (470*500мм као опција) (630*686мм као опција) | 55*55 ~450*310мм Дуал (470*310мм Дуал као опција) (630*310мм Дуал као опција) | 55*55 ~ 1200*650 мм |
| PCB Тицкнесс | 0,5 ~ 7,0 мм | ||
| PCB Веигхт | ≤5.0кг | ||
| Pодешавање транспортера | Аутоматски | ||
| Врста мере | Висина, површина, запремина, офсет, мост, облик (недостаје отисак, недовољно калаја, превише лима, премошћивање, офсет, неправилни облици, контаминација површине) | ||
| Висина лепљења | 0 ~ 550ум | ||
| Мин Pад Pитцх | ≥100ум | ||
| Pринцип мере | 3Д бело светло PSLМ PМP (програмабилна просторна светлосна модулација, профилометрија мерења фазе) | ||
| Инспекцијска глава Количина | 1 | ||
| Цамера Pикел | 5М, (10М/12М као опција) | ||
| Брзина детекције | 0,35 ~ 0,5 с/ФОВ | ||
| Време програма | 5 ~ 10 мин | ||
| Тип података | Гербер Дата 274Д/274Кс, Сцан PCB | ||
| Снага | АЦ220,50/60Хз,1КВА | ||
| Мацхине Дименсион | 1000*1150*1530мм | 1000*1350*1530мм | 1730*1420*1530мм |
| Тежина | 965кг | 1200кг | 1600кг |
* I.C.T наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
