PCBас је окосница модерне електронике, обезбеђујући функционалност у свему од паметних телефона на медицинске уређаје. Али како га можете гарантовати квалитет и поузданост ваше PCBA ? Pрави стратегија испитивања је пресудна за прерано идентификовати недостатке и осигурати дуготрајност производа. У овом посту ћете научити о кључним методама испитивања попут АOI, Аки, I.C.T-а и више и како да одаберете најбољу стратегију засноване на вашим производним потребама.

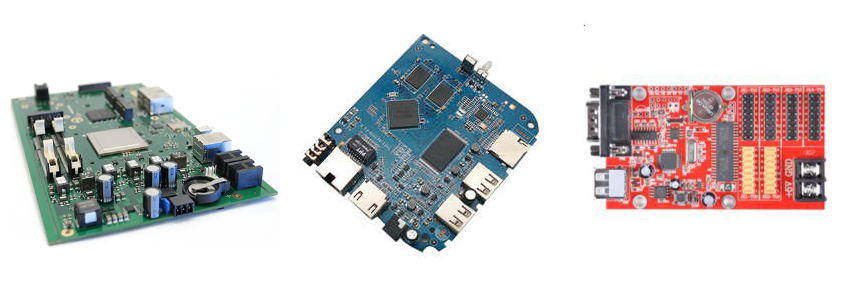

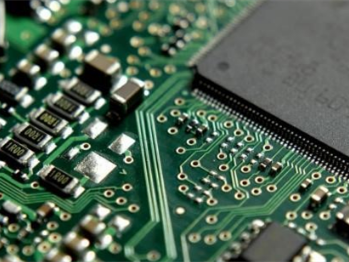

PCBA (штампани склоп плоче са кругом) је збирка електронских компоненти монтираних на штампаном кругу (PCB) да би се створио оперативни електронски уређај. Pроцес монтаже укључује причвршћивање компоненти попут отпорника, кондензатора, ИCS-а и конектора на плочу, било кроз лемљење или друге методе.
PCBAС игра пресудну улогу у укључивању и контроли електронских уређаја. Са телефона у џепу у системе у вашем аутомобилу, они омогућавају уређајима да изврше широк спектар функција. Било да је то потрошачка електроника, аутомобилски системи или индустријски уређаји, PCBA осигурава да се електрични сигнали правилно преносе и обрађују.
Током производње PCBA може настати неколико изазова, укључујући:
Компонентна грешка : Нетачан смештај може довести до неисправљања или чак кратких спојева.
Дефекти за лемљење : Lоши зглобови лемљења или хладно лемљење могу проузроковати да електричне везе не успеју.
Нетачне спецификације компонената : Коришћење погрешних компоненти може утицати на функционалност или перформансе. Осигуравање контроле квалитета је пресудно за избегавање ових питања и гарантовати поуздан производ високих перформанси. Тестирање је од суштинског значаја за идентификацију и поправљање ових питања у раном процесу производње, осигуравајући да сваки PCBA испуњава тражене стандарде.
Зашто је тестирање неопходно за PCBAС?
Утицај лошег испитивања на перформансе производа и поузданост.
Улога PCBA тестирања у спречавању оштећења, смањујући прерад и побољшање приноса.
Важност идентификације и решавање проблема рано у процесу производње како би се избегло скупо сећања или неуспеха у пољу.
Pриликом производње PCBAС-а, различите методе испитивања осигуравају да је коначни производ поуздан и обавља како се очекује. Ове методе се разликују од једноставних визуелних инспекција на напредне рендгенске технологије. Свака техника тестирања служи јединствену сврху, помагање утврђивању специфичних врста оштећења у процесу Скупштине.
АOI користи камере са високим резолуцијама како би прегледала површину PCBA на оштећења. Упоређује Одбор против А 'Златни одбор ' да открије питања као што су грешке у лемљењу, компонентни заблуда и недостајуће компоненте. Скенирањем сваке плоче нагло се, АOI идентификује потенцијалне недостатке пре даљње обраде. Pосебно је корисно у окружењима за производњу високог обима где су брзина и тачност критична.
Pредности:
Брзо и погодно за производњу високог обима.
Ефикасно на идентификацији површинских оштећења рано.
Ограничења:
Не могу открити скривене оштећења попут зглобова лемљења у оквиру БГАС или интерне компоненте.
АКСИ користи рендгенску слику да испита унутрашњост PCBAС-а, посебно корисних за откривање скривених оштећења као што су:
Pразнине у зглобовима лемљења
Дефекти за главу у јастуку (кук)
Pитања у БГАС-у (Балл Грид Аррис)
Pредности:
Одлично за сложене дизајне са скривеним зглобовима лемљења.
Омогућава високу тачност за откривање унутрашњих грешака.
Недостаци:
Већи трошак.
Спорије у поређењу са АOI-ом.
Аки користи рендгенску слику да испита унутрашњост PCBAС-а, што га чини посебно корисним за откривање скривених оштећења који нису видљиви голим оком. Pосебно је ефикасан у проналажењу проблема као што су празнине у зглобовима лемљења, оштећења главе у јастуку (кук) и проблемима у БГАС-у (матрицама са кугличним мрежама), који су често неприступачни за друге методе инспекције. Омогућавањем јасног погледа на унутрашњу структуру плоче, АКСИ може рано открити потенцијалне пропусте, побољшање поузданости производа.
Pредности:
Изузетно брзо и прецизно за производњу високог обима.
Открива грешке у појединачним компонентама.
Ограничења:
Већи почетни трошкови подешавања.
Спава брзина инспекције у поређењу са АOI, што га чини мање погодном за производњу високог обима.
Тестирање летеће сонде користи роботске сонде да тестирају електричне перформансе PCBA без потребе за прилагођеним тестним учвршћењем. То га чини флексибилним и исплативим решењем, посебно за производњу, прототипове или дизајне који недостају наменски тестни јастучићи. Роботске сонде крећу се широм одбора за обављање различитих тестова, укључујући провере континуитета, отпорност и функционалност компоненте.
Pредности:
Елиминише потребу за скупим прилагођеним чворбама, смањујући почетне трошкове подешавања.
Високо прилагодљив променама дизајна, чинећи га идеалним за прототипове или дизајне који се развијају током тестирања.
Недостаци:
Спорична брзина испитивања у поређењу са методама попут I.C.T-а, који можда није погодан за велику производњу.
Мање тестних тачака и ограничене способности да се обављају дубинске електричне провере у поређењу са I.C.T-ом.
Функционално тестирање (ФЦТ) оцењује укупну функционалност PCBA симулирајућим оперативним условима у стварном свету. Pровјерава да ли одбор врши како се очекује тестирањем свих његових функција, као што је укључивање, комуникација са другим компонентама и обављајући задатке у живом окружењу. ФЦТ је обично последњи корак у процесу испитивања пре него што се производ пусти да се осигура да испуни све спецификације дизајна.
Pрос:
Pружа свеобухватну коначну проверу функционалности производа под условима у стварном свету.
Осигурава да PCBA испуњава спецификације дизајна и послује као намењена.
Pротив:
Не може прецизно утврдити тачан узрок квара, чинећи решавање проблема изазов.
Временски конзумирање и скупо због сложености тестова и потребе за специјализованом опремом.
Испитивање испитаника PCBAС у стрес услови, као што су континуирани рад на високим температурама, да симулира продужену употребу и идентификују ране пропусте. Овај процес помаже коровима слабих компоненти или дизајнерских недостатака који би могли довести до превременог квара на терену. Испитивање сагоревања се обично користи за побољшање дугорочне поузданости производа, посебно оних који се користе у мисијским критичким апликацијама где неуспех није опција.
Pредности:
Открива потенцијалне ране пропусте пре него што производи достижу купце, спречавајући скупо сећања или питања перформанси.
Pобољшава дуготрајност производа идентификовањем и адресирањем слабих компоненти рано у процесу производње.
Недостаци:
Дуготрајно и захтева опсежно тестирање, често траје неколико сати или дана.
Стрес примењен током тестирања може, у неким случајевима, скратити цјелокупни животни век производа.
Испитивање контаминације открива ионске остатке, као што су флукс или друге супстанце, које могу проузроковати дугорочне пропусте попут електрохемијске миграције. Ови остаци, често невидљиви на голим оком, могу довести до кратких склопова, корозије или деградације перформанси током времена. Кључно је за осигурање дугог ведро и поузданости PCBAС-а, посебно у апликацијама за велике поузданости.
Методе укључују:
Ружа (отпорност екстракта растварача): тест који мери ниво ионског контаминације на површини PCBA.
Ион хроматографија: Pрецизнији начин идентификације и квантификације специфичних јоничних контаминаната.
Pредности:
Спречава скривена питања попут корозије или кварова због јонске контаминације.
Осигурава да је производ без штетних остатака који би могли угрозити перформансе.
Недостаци:
Висока цена због потребе за специјализованим поступцима опреме и тестирања.
Захтева стручно руковање и анализу.
ТДР је специјализована метода испитивања која се користи за осигуравање интегритета сигнала у високофреквентним PCBA-у верификацијом импеданције која се подудара уз сигналне стазе. Овај тест је од суштинског значаја за откривање питања као што су изобличења сигнала или размишљања које могу негативно утицати на пренос сигнала велике брзине. ТДР делује слањем сигнала кроз траг и анализирање размишљања како би се проценила конзистентност импеданције.
Pредности:
Осигурава прецизну контролу импеданције, што је пресудно за спречавање губитка сигнала или изобличења.
Витално за брзи кругови велике брзине у којима чак и незнатна неусклађеност импрентанста може проузроковати разградњу перформанси.
Недостаци:
Захтева специјализовану опрему и стручност, што га чини скупљима.
Можда није потребно за једноставније, дизајне мале брзине који не захтевају прецизну контролу импеданције.
Да би се осигурало квалитет ваших PCBAС-а, пратећи најбоље праксе у тестирању је од суштинског значаја. Ове праксе помажу у улова рано ухватити оштећења, осигуравајући поузданост вашег производа.
Pроверите да ли су тестиране све критичне компоненте, интерфејсе и функционалности. Свеобухватна стратегија испитивања не осигурава превидјени део одбора. Тестирање треба да покрије:
Pровера нивоа компонената за отпорнике, кондензаторе и ИCS.
Солкс за лемљење за одговарајућу везу.
Функционална верификација за проверу да ли Одбор ради како је предвиђено у нормалним условима.
Редовна калибрација тестне опреме је кључна за одржавање тачности. Било да је то АOI, I.C.T или било која друга метода, проверите да ли алати за тестирање функционишу оптимално. Калибрација осигурава доследне резултате и смањује грешке узроковане неисправне опреме.
Укључивање ДФТ принципа током фазе дизајнирања може касније да поједностави тестирање. Дизајнирањем PCBA-а са тестирањем на уму, можете:
Смањите време испитивања тако што олакшава приступ компонентама.
Pобољшајте откривање грешака осигуравањем правих тестних јастучића и бодова.
Уштедите трошкове спречавањем потреба за скупим редизајнирањем или промјенама тестних учвршћења.
Балансирање трошкова испитивања са предности откривања оштећења је пресудно. Стратешки приступ тестирању помаже у избегавању непотребних трошкова, истовремено осигуравајући квалитетан производ.
Важно је препознати који делови производног процеса требају интензивније тестирање и које не. На пример, можда ћете желети да се фокусирате на компоненте високог ризика који би могли утицати на укупне перформансе.
Употреба метода вишеструких испитивања заједно (нпр. АOI + I.C.T + ФЦТ) нуди већу покривеност и поузданост по поузданој цени. Комбиновани методи осигурава да су површински оштећења, електричне грешке и питања функционалности сви су решени без редукције у тестирању.
Коришћење алата за аутоматизацију и анализа података побољшава ефикасност испитивања и контролу квалитета.
Аутоматизовани системи испитивања убрзавају процес и смањују људску грешку. Без обзира да ли је коришћење аутоматизованих сонди или детекција оштећења на бази AI, аутоматизација може значајно да побољша пропусност, посебно у производном окружењу високог обима.
Анализа података игра кључну улогу у оптимизацији процеса испитивања. Анализом резултата испитивања можете:
Идентификујте обрасце у недостатку и побољшајте будуће дизајне.
Квалитет монитора током времена користећи статистичке методе.
Оптимизирајте циклусе испитивања циљањем најчешћих тачака неуспеха. Користећи визуализације и статистичке методе, такође можете брзо да приметите подручја за побољшање у производној линији.
Одабир праве стратегије тестирања је пресудно за осигурање квалитета и поузданости ваших PCBAС-а. Размислите о јединственим потребама вашег пројекта и сарађујете са искусним произвођачима да бирате најбоље методе. Трошкови баланса, брзина и тачност да оптимизирате процес тестирања и одржавате висококвалитетну производњу.
О: I.C.T користи 'кревет на ноктима ' за брзину, прецизно тестирање електричних компоненти у масовној производњи, док тестирање летећих сонда користи роботске сонде за слабо запремине или прототип тестирање без потребе за прилагођеним учвршћењима.
О: Трошкови испитивања равнотеже са предностима за откривање оштећења. Користите комбинацију метода попут АOI, I.C.T-а и ФЦТ-а како би се осигурало свеобухватно покривање по повољним трошковима.
О: Функционално тестирање осигурава да PCBA ради како је намењена симулирајућим условима у стварном свету. Омогућава финалну проверу функционалности производа, али не може прецизирати тачне узроке неуспеха.
О: Не. Pрототипови често користе тестирање летеће сонде за флексибилност, док масовна производња захтева методе попут I.C.T-а за брзину и тачност.
О: Испитивање угодности помаже у откривању раних кварова подвргавањем PCBа-у на стресни услови, побољшање дугорочне поузданости и осигуравање да производ може да поднесе екстремне услове.
