ИЦТ-П12
I.C.T
| Количина: | |
|---|---|

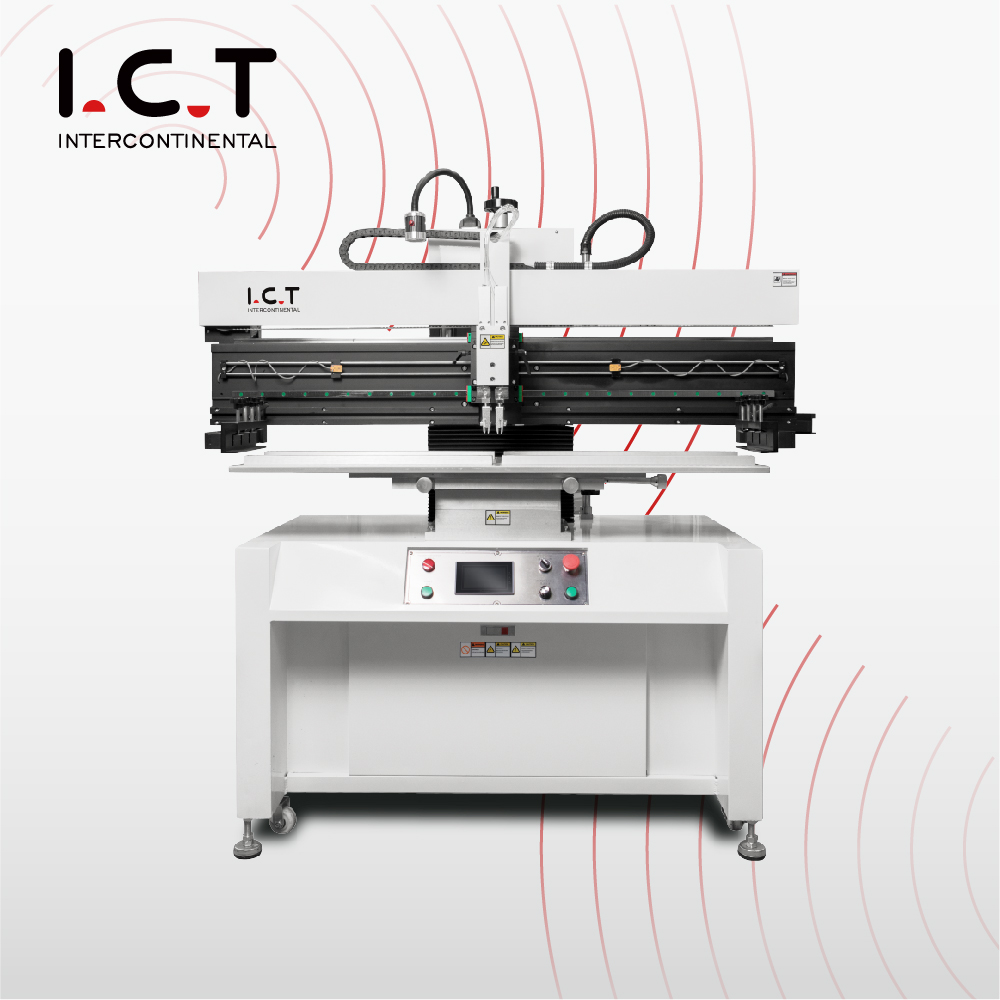

| Полуаутоматски штампач са шаблонима великог капацитета за проширену производњу ПЦБ-а
СМТ ПЦБ полуаутоматска машина за штампање пасте поставља полуаутоматски штампач шаблона на почетак дуготрајних СМТ радних токова. Тајван ТБИ линеарне вођице у комбинацији са САНИО корачним мотором пружају глатко, усклађено кретање за поуздано наношење пасте. Дизајн гуменог брисача плус потпуно подесиви притисак и брзина ножа (приказано на провидним мерачима) стварају савршено равне наслаге. Модуларна универзална платформа са уграђеним уређајем за поравнање рукује једностраним или двостраним штампаним плочама дебљине 0,2–6 мм. Руке шаблона брзо мењају величину од 370×470 мм све до 1750×650 мм. Аутоматски режим штампања обезбеђује доследне резултате високог квалитета. Мала потрошња од 220В и циклуси од ≤12 секунди чине полуаутоматски СМТ штампач шаблона савршеним за ЛЕД светлосне траке, задње плоче сервера, 5Г модуле и индустријске контроле.
| Значајка
Прилагодљиве игле и потпорни блокови раде са било којим шаблоном рупа на једностраним или двостраним штампаним плочама. Позиционирање је брзо, прецизно и потпуно подесиво. Тајванске прецизне водилице плус увезени корачни мотор одржавају чврсто кретање. Ракељ се лако подиже руком за допуњавање пасте или брисање, док паметни сензори ограничења скраћују повратне ходове. Ово одржава изузетно дугачке плоче савршено стабилне унутар полуаутоматског штампача за лемну пасту, тако да се паста никада не помера пре постављања.
Бригач са директним повезивањем са два независна цилиндра високе прецизности обезбеђује тачан, константан притисак. Двоструко клизне шине закључавају ход брисача за нулту колебање. Велики екран осетљив на додир нуди једноставне меније на енглеском, наставне програме и тренутно пребацивање између ручног, полуаутоматског и потпуно аутоматског режима. Само врхунске увезене компоненте (Омрон, Леузе, СМЦ, Делта, Самкоон) се користе у целом СМТ штампачу са пастом за лемљење. Аутоматско штампање даје изванредан квалитет даску за плочом, практично без мостова или недовољне покривености.
| Спецификација
| Модел | П3 | П6 | П12 | П15 |
| Тачност | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| Величина ПЦБ-а | 300 к 350 мм | 600 к 350 мм | 1200 к 350 мм | 1500 к 350 мм |
| Величина платформе | 320 к 400 мм | 700 к 400 мм | 1350 к 400 мм | 1650 к 400 мм |
| Величина шаблоне (мм) | 370 * 470-550 * 650 | 370 * 470-550 * 650 | 370 * 470-1500 * 650 | 370 * 470-1750 * 650 |
| Дебљина ПЦБ-а | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм |
| Позиционирање шаблона | Приручник | Приручник | Приручник | Приручник |
| Време циклуса | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Потрошња енергије | 200 В | 200 В | 220 В | 220 В |
| Напајање | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ |
| Притисак ваздуха | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм |
| Скуеегее Спеед | 0-200мм/сец | 0-1200мм/сец | 0-200мм/сец | 0-200мм/сец |
| Димензија | 850к750к1650 мм | 1050к750к1650 мм | 1660к750к1650 мм | 2100к750к1650 мм |
| Тежина | 280 Кг | 300 кг | 356 Кг | 430 Кг |
| Скуеегее Ленгтх | 250мм | 250мм | 250мм | 250мм |
| Висина платформе | 950 мм | 950 мм | 950 мм | 950 мм |
| Опција: посебна величина се може прилагодити | ||||
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме СМТ линије
ИЦТ висококвалитетна ПЦБА производна линија садржи напредну опрему за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
Проверава интегритет унутрашњег лемног споја и открива скривене недостатке. | |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| Машина за сечење ПЦБ-а | Исеците ПЦБА у коначни производ |
| Опрема за сљедивост | Записује и прати производне податке: Машина за ласерско обележавање /Постављање етикета/Инкјет штампач |
| Студија случаја успеха купаца – Саудијска Арабија ЛЕД фабрика
Главна саудијска група за ЛЕД расвету наручила је комплетну СМТ линију од 1200 мм од ИЦТ-а изграђену око полуаутоматског штампача шаблона, више ЈУКИ уређаја за постављање велике брзине и Л12 рефлов пећи за производњу дугих ЛЕД цеви. Наши инжењери су летели директно у Ријад, инсталирали широке СМЕМА транспортере, фино подесили поставке пасте за даске пуне дужине и пружили седам дана интензивне обуке о техникама дугих плоча и свакодневном одржавању. Цела линија је достигла капацитет на плочици у току прве пуне смене, испоручујући беспрекорну пасту до постављања са нултим дефектима лема од првог дана. Клијент је похвалио тренутни глобални одговор, појачане извозне сандуке и детаљну обуку која је преко ноћи трансформисала њихов нови објекат у профитни центар.
| Глобална услуга и подршка за обуку
ИЦТ пружа свеобухватну помоћ у СМТ линији са дугим плочама: бесплатни широки СМЕМА цртежи распореда, 48-часовни видео запис пре испоруке, интеграција транспортера на лицу места, 7–10 дана практична академија оператера, једногодишњи пакет резервних делова, неограничена даљинска дијагностика путем телефона или видеа уживо и заказани прегледи перформанси. Наших 20 искусних инжењера покривају 72 земље са почетним одговором од 4 сата и истинском подршком за хитне случајеве 24/7. Сваки полуаутоматски штампач шаблона завршава проширену симулацију пуне линије и ригорозну инспекцију у нашој фабрици од 12.000 м⊃2; са сертификатом ИСО9001. Купци добијају линије СМТ штампача отпорне на метке, брзи поврат улагања и оригиналне партнере на дуге стазе.
| Рецензије купаца
Преко 1600 линија СМТ штампача дугог формата у 72 земље ради на ИКТ опреми. Клијенти истичу прилагођене дизајне широких појасева за експанзивне фабрике, троструко ојачане сандуке који преживљавају путовања океаном и пустињом, једнонедељне курсеве који новопридошлице претварају у стручњаке за дуге даске, једносатне удаљене поправке које спречавају целодневна заустављања и редовне ревизије које повећавају производњу за још 19–22%. Фабрике настављају да наручују комплетне нове линије јер је свеобухватна подршка једнака готово нулти преради, драматичним уштедама трошкова и нераскидивом поверењу.
| Сертификати и стандарди
Сваки полуаутоматски штампач шаблона се испоручује са ЦЕ, РоХС, ИСО9001:2015 и бројним патентима. Потпуно тестирање компатибилности широке плоче и 100% функционална верификација испуњавају европске, америчке и међународне стандарде за СМТ производне линије. Ови сертификати гарантују безбедно руковање пастом, широко прикључивање без вибрација, продужен животни век компоненти и еколошки прихватљив рад – потпуни мир од прве дугачке плоче.
| О ИЦТ компанији и нашој фабрици
Основан 2012. године, ИЦТ је постао поуздан партнер за потпуно СМТ решење који опслужује више од 1600 клијената у 72 земље. Наша најсавременија фабрика од 12.000 м⊃2; у Донггуану запошљава 89 страствених чланова особља и 20 виших инжењера који дизајнирају, производе и ригорозно тестирају сваку машину према ИСО9001 стандардима. Са 8 канцеларија у иностранству и локалних складишта широм света, гарантујемо резервне делове и подршку инжењера на лицу места у року од 48 сати било где на планети. Живимо од интегритета, једноставности, отворености, координације и дељења – пружајући поштене цене, муњевиту реакцију, доживотне бесплатне надоградње софтвера и истинско партнерство које помаже сваком клијенту да постигне одрживи раст.
