РКС-6Р
JUKI
| Количина: | |
|---|---|
Ово се примењује на производњу са две траке.*6
Компактан отисак: ширина је само 1,25 м
Опремљен стандардном функцијом контроле положаја.*1
Заменљива глава вам омогућава да конфигуришете производну линију која је најприкладнија за тренутне поправке.*6
Постављање компоненти велике брзине помоћу брзог непрекидног препознавања вида.*3
Широк спектар компоненти и плоча: високе компоненте, велике компоненте и велике плоче.
Потпуно нови Матрик Траи Север ТР8С побољшава способност компоненти и продуктивност.

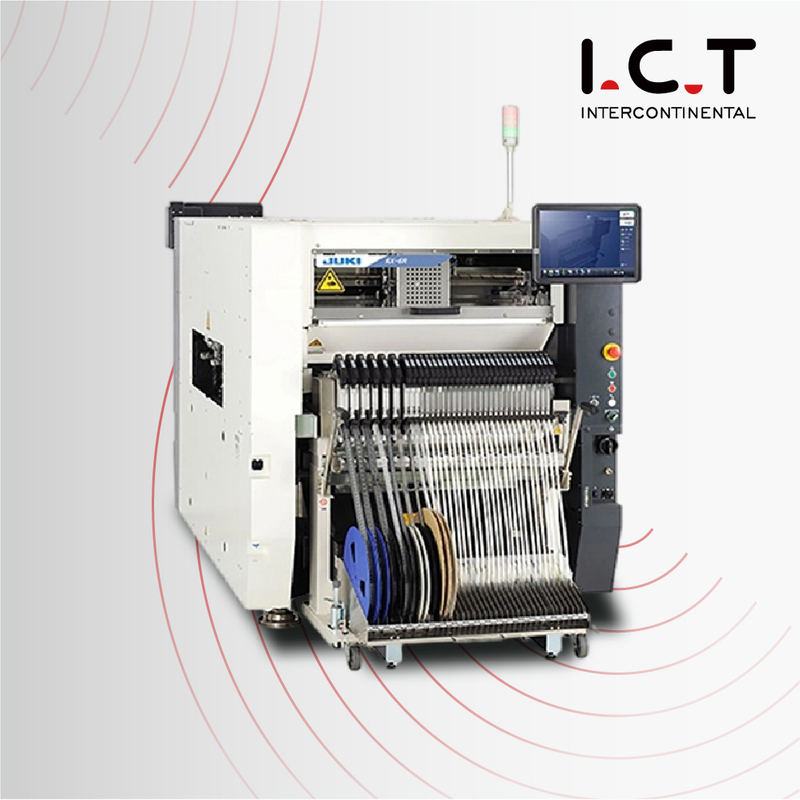

| ЈУКИ СМТ машина за постављање РКС-6Р | |
| Брзина постављања | Чип : 52.000ЦПХ*2 ИЦ : 14.000ЦПХ*3 |
| Величина компоненте | 0402мм(01005 инча) ~ 50мм×50мм*4 0402мм(01005 инча) ~ 100мм×100мм / 50×180мм*5 |
| Величина плоче | Једноструки транспортер: 50×50 ~ 610×590 / 905×590 (2 пута стезање) Двоструки транспортер*6: 50×50 ~ 360×250 / 360×450 (режим спецификације једноструког транспортера) |
| Главна јединица | 6×6 глава млазнице 6×3 глава млазнице *6 |
*1 Доступна само глава млазнице РКС-6Б 6 *2 Када користите РКС-6Р *3 Опција *4 Када користите главу млазнице РКС-6Р/РКС-6Б 6×6 *5 Када користите главу млазнице РКС-6Б 6×3 *6 Доступан само РКС-6Б |
| Компактни модуларни носач велике брзине РКС-6Р | |||
| Величина плоче | Једноструки транспортер | 50×50 ~ 610×590 / 905×590 мм (2 пута стезање) | |
| Двоструки транспортер | – | ||
| Висина компоненте | 6 / 12 / 20 мм | ||
| Величина компоненте | Ласерско препознавање | 0402 ~ 50мм×50мм | |
| Препознавање вида*2 | Стандардна камера | 3мм×3мм ~ 33.5мм×33.5мм | |
| Камера високе резолуције | 1005 ~ 24 мм × 24 мм | ||
| Брзина постављања | Чип | Оптимум*3 | 52,000ЦПХ |
| ИПЦ9850 | 29,000ЦПХ | ||
| ИЦ*4 | 14,000ЦПХ | ||
| Тачност постављања | Ласерско препознавање | ±0,04 мм (Цпк≧1)*5 | |
| Препознавање вида*2 | ±0.04мм | ||
| Количина утовара компоненти | Макс.160 у случају траке од 8мм (на електричном додавачу двоструке траке) | ||
| Компактни модуларни носач велике брзине РКС-6Б (глава млазнице 6×6) | |||
| Величина плоче | Једноструки транспортер | 50×50 ~ 610×590 / 905×590 мм (2 пута стезање) | |
| Двоструки транспортер | 50×50 ~ 360×250 мм*1 | ||
| Висина компоненте | 6 / 12 / 20 / 25 / 33 мм | ||
| Величина компоненте | Величина компоненте | 0402 ~ 33,5 мм×33,5 мм | |
| Препознавање вида*2 | Стандардна камера | 3мм×3мм ~ 100мм×100мм / 50×180мм | |
| Камера високе резолуције | 1005 ~ 48 мм × 48 мм / 24 мм × 72 мм | ||
| Брзина постављања | Чип | Опција*3 | 34,000ЦПХ |
| ИПЦ9850 | 23,000ЦПХ | ||
| ИЦ*4 | 11,000ЦПХ | ||
| Тачност постављања | Ласерско препознавање | ±0,04 мм (Цпк≧1) | |
| Препознавање вида*2 | ±0.03мм | ||
| Количина учитавања пласмана | Макс. 160 у случају траке од 8 мм (на електричном улагачу двоструке траке) | ||
| *1 Режим спецификације једноструког транспортера мак 360×450 мм *2 Опција *3 Када се користи спецификација транспортера са једном траком *4 Брзина постављања ИЦ компоненти је процењена вредност када се поставља 36 комада КФП компоненте (димензија 10 мм квадратна или мања) на ПВБ величине М све у свему, брање и са предње и са задње стране са свим млазницама истовремено.*5 Под условом ЈУКИ |
* Контактирајте ИЦТ за детаље
