У савременој СМТ производњи, Комплетан водич за СПИ машине доследно доказује једно нераскидиво правило: СПИ увек долази испред АОИ. Погрешна наруџбина је једина најскупља грешка коју фабрика може да направи, јер 55–70% свих дефеката прелијевања почиње при штампању пасте за лемљење — много пре него што се компоненте поставе.
Данашњи ПЦБ-и рутински носе отпорнике 01005, БГА са кораком од 0,3 мм и вишеслојне наслагане пакете. Депозит пасте за лемљење који је само 10 µм пренизак може проузроковати отворени спој након поновног спајања, док 5 µм превише може створити мост испод КФН-а од 0,4 мм. Ове толеранције су далеко изнад онога што људско око или традиционалне 2Д камере могу поуздано да ухвате, због чега је аутоматизована 3Д инспекција постала неописива у савременој производњи електронике.
Многи инжењери и менаџери наследили су производне линије које су изграђене пре 10–15 година када је АОИ био једина доступна аутоматска инспекција. Те линије и даље функционишу (некако), тако да природно питање постаје: „Ако АОИ већ гледа готову плочу, да ли нам је заиста потребна још једна машина раније у линији?“ У међувремену, млађи процесни инжењери који су обучавали Сик-Сигма и ЦпК гледају како се исти дефекти штампања понављају из месеца у месец и питају се зашто фабрика спречава да се проблем поново потроши на извор.
СПИ ( Инспекција пасте за лемљење ) се инсталира одмах после штампача шаблона и пре прве машине за подизање и постављање. Користи структурирано светло или ласер за креирање праве 3Д мапе сваког појединачног депозита пасте за лемљење. У року од неколико секунди мери запремину (нЛ), висину (µм), површину (мм⊃2;), Кс/И позицију и облик за сваки пад на плочи. Ако је нешто ван толеранције, плоча се одбија или штампач прима корекцију затворене петље у реалном времену пре штампања следеће плоче.
АОИ ( аутоматизована оптичка инспекција ) се налази после рефлуксне пећи. Узима 2Д или 3Д слике у боји у високој резолуцији потпуно састављене плоче. Проверава делове који недостају, погрешне делове, обрнути поларитет, надгробне споменике, подигнуте каблове, недовољан лем, мостове и видљиве проблеме са влажењем. Пошто се лем већ истопио, АОИ може само да вам каже шта је пошло по злу — не може спречити да се дефект уопште деси.
СПИ је превентивни лек: спречава да се лоша паста за лемљење икада сретне са компонентом. АОИ је обдукција: она вам говори које су плоче већ мртве или умиру. Један вам штеди новац узводно, други штеди ваш купац од добијања лошег производа низводно. Оба су важна, али нису заменљива.
Многе старије фабрике потрошачке електронике још увек користе линије само за АОИ јер „тако смо увек радили“. Ове линије обично производе једноставне двостране плоче са компонентама 0603/0402 и кораком од 0,5 мм+. Штампање се сматра довољно стабилним, прерада је јефтина, а менаџмент мрзи додавање нових машина. Резултат је прихватљив за јефтине производе, али стопа кварова је тихо на 500–2000 ппм.
Инжењери фокусирани на процес — посебно у аутомобилској индустрији, медицини и телекомуникацијама — третирају штампање пасте за лемљење као најкритичнији и најпроменљивији корак у целој линији. Они знају да када је паста погрешна, никаква количина савршеног постављања или савршеног профила повратног тока не може спасити зглоб. Њихова мантра је „измерите и исправите пасту пре него што потрошите новац стављајући скупе компоненте на њу“.
Водећи уговорни произвођачи и ОЕМ-ови сада третирају СПИ + АОИ на исти начин на који третирају штампач + пицк-анд-плаце: једноставно не можете изградити озбиљну линију без оба. Инвестиција је оправдана бројевима приноса првог пролаза који рутински прелазе 99,5 % и трошковима прераде који опадају за 60–80 %. У овим фабрикама дебата више није „СПИ или АОИ?“, већ „Који СПИ модел нам даје најбржи повраћај улагања?“
ИПЦ-7912 , иНЕМИ и десетине независних студија у последњих 15 година доследно показују исти слом: штампање пасте за лемљење чини 55–70% свих грешака у монтажи, постављање 10–15%, рефлов 10–15%, а све остало остатак. Чак и савршено подешена машина за бирање и постављање не може да превазиђе лошу запремину пасте или офсет.
Отклањање грешке у штампању на СПИ не кошта практично ништа — плоча се једноставно чисти и поново штампа. Отклањање истог дефекта на АОИ након поновног претока захтева ручно дотеривање, могуће уклањање компоненти, рендгенску верификацију и поновно прелијевање — лако 20–50 пута скупље. Ако квар пређе на купца, трошак може скочити на стотине или хиљаде долара по плочи у гаранцијама и изгубљеној репутацији.
Премало пасте → недовољна висина филета → отворен или слаб спој. Превише пасте → вишак куглица за лемљење или мостова испод уређаја са малим нагибом. Залепити померање за 50 µм → надгробни споменик на малим компонентама чипа. Варијација висине → празнине унутар БГА куглица које АОИ не може да види, али ће рендгенски снимак касније пронаћи. Сваки од ових грешака је 100% предвидљив на основу података 3Д пасте које пружа само СПИ.

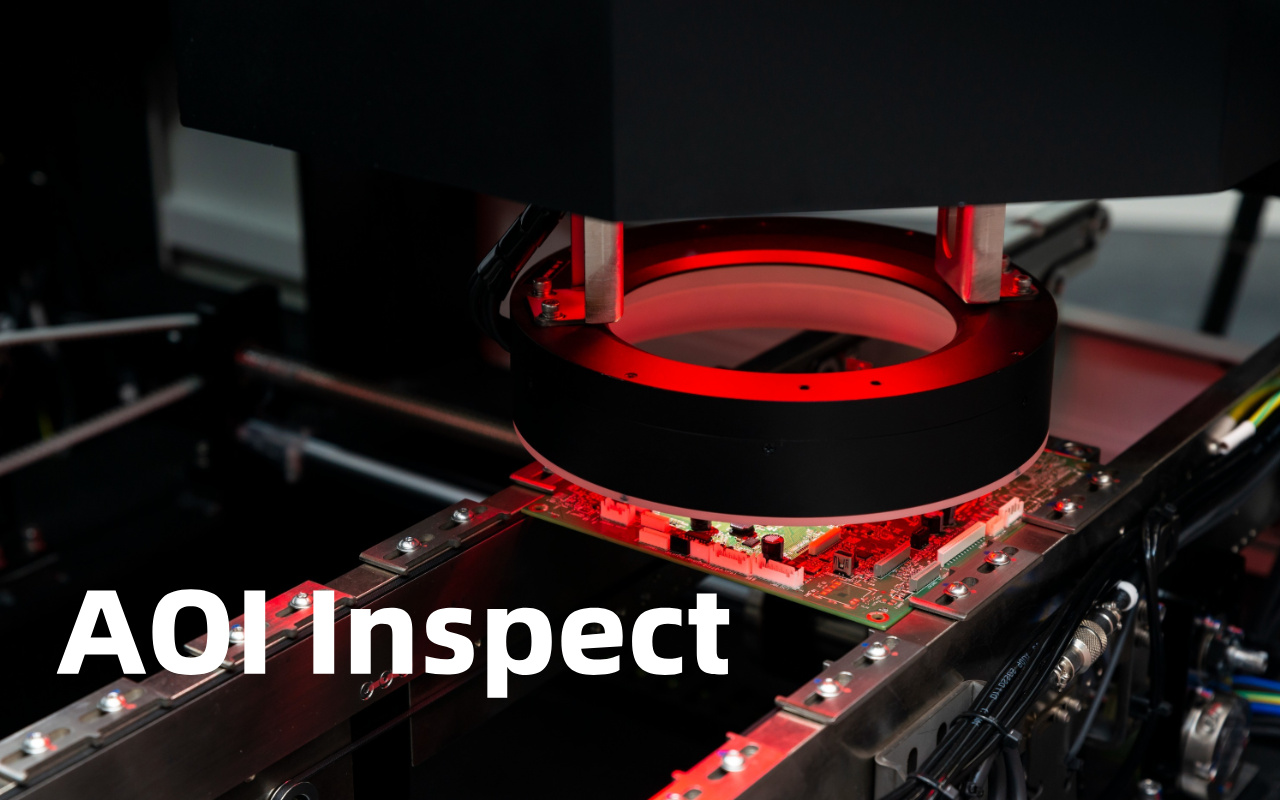

СПИ ради пре него што се постави било која компонента, тако да нема начина да сазна да ли је машина за бирање и постављање касније зграбила погрешан колут или је у потпуности прескочила део. Грешке поларитета на поларизованим кондензаторима или диодама су такође невидљиве за СПИ јер паста изгледа идентично без обзира на оријентацију.
Чак и са савршеном пастом, млазница може да испусти део од 100 µм ван јастучића, или неравномерно загревање може да изазове каменовање током рефлов. Ови механички удари или лош вакуум могу подићи електроду на КФП-у. СПИ не види ништа од овога јер се дешавају дуго након његовог инспекцијског прозора.
Глава-у-јастук, неквашење, одвлаживање и неке врсте пражњења постају видљиве тек након што се лем отопи и охлади. АОИ камере у боји и осветљење под углом су посебно дизајниране да ухвате ове проблеме на површинском нивоу које СПИ никада нема прилику да види.
Једина секвенца коју данас користе фабрике светске класе је: штампач за шаблоне → СПИ → брзи пуцач чипова → флексибилни плацер → пећница за рефлов → АОИ → (опциони рендгенски снимак или ИЦТ ). Ова наредба није произвољна. Прати природну временску линију стварања дефеката: прво спречите проблеме са штампањем, затим спречите проблеме са постављањем, а затим проверите коначни резултат након лемљења. Преокретање било ког корака драматично повећава прераду и ризик од бекства.
Модерни СПИ системи као што су ИЦТ-С510 и ИЦТ-С1200 шаљу податке о офсету и запремини у реалном времену назад на штампач (контрола у затвореној петљи). Штампач аутоматски прилагођава притисак брисача, брзину или учесталост чишћења шаблона на следећој плочи. Унутар 3-5 плоча процес се обично поравна на ЦпК > 1,67. Једном када је штампање закључано, машине за подизање и постављање сваки пут добијају савршене подлоге, драматично смањујући аларме везане за постављање низводно.
Пошто је штампање већ под контролом, посао АОИ постаје много лакши и прецизнији. Лажни позиви опадају за 60–80 % јер АОИ више не мора да погађа да ли је маргинални лемни спој узрокован лошом пастом или лошим постављањем. АОИ сада може да се фокусира на праве грешке при постављању и проблеме после преокретања, постајући прави коначни чувар капије уместо станица за решавање свих проблема.

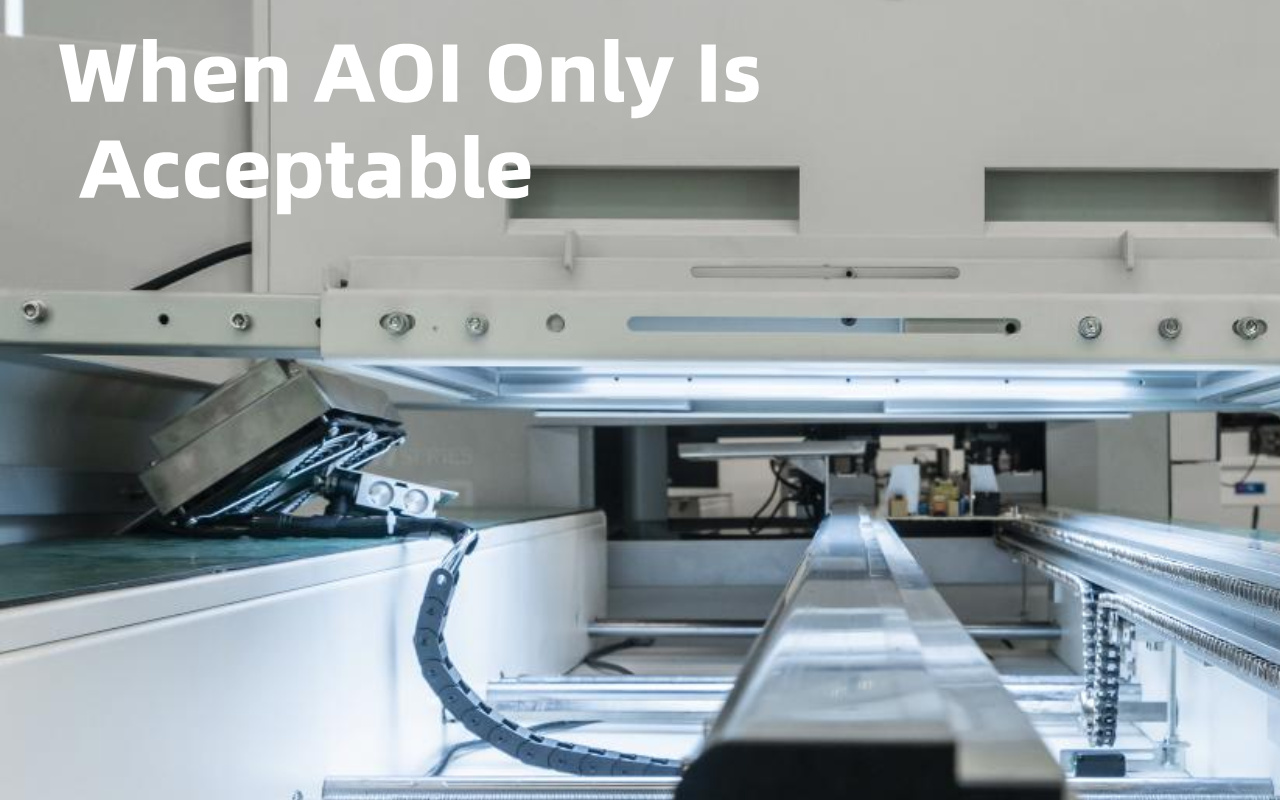

Двостране потрошачке плоче са 0603 и већим деловима, нагибом ≥ 0,5 мм, веома стабилним шаблоном и пастом, низом мешањем великог обима и опуштеним циљевима квалитета (≤ 1000 ппм) понекад могу да преживе само са АОИ. Прерада је јефтина, кварови на терену су ретки, а менаџмент прихвата повремену станицу за допуну. Ове линије су сваке године све ређе, али и даље постоје на тржиштима вођеним трошковима.
Аутомобилска електроника ( АЕЦ-К100/104 ), медицински уређаји ( ИСО 13485 ), ваздухопловство/војна (ИПЦ класа 3), 5Г инфраструктура, серверске матичне плоче, било шта са компонентама 01005/008004, ≤ 0,4 мм нагиба БГА или 3Д СПИ пакети са доњем крају. Политике без кварова и трошкови гаранције у хиљадама долара по плочи не остављају простора за „ухватићемо то у АОИ-ју“.
Чак и фабрике са малим капиталом могу прво оправдати СПИ. Типична отплата је 6–12 месеци само кроз смањење отпада, уштеду радне снаге и побољшање приноса. Многи клијенти наводе да је додавањем СПИ-а њихове станице за прераду АОИ смањене са три смене на једну смену и смањени поврат купаца за 90%. Математика је једноставна: спречавање једне лоше палете аутомобилских ПЦБ-а плаћа се за целу СПИ машину.

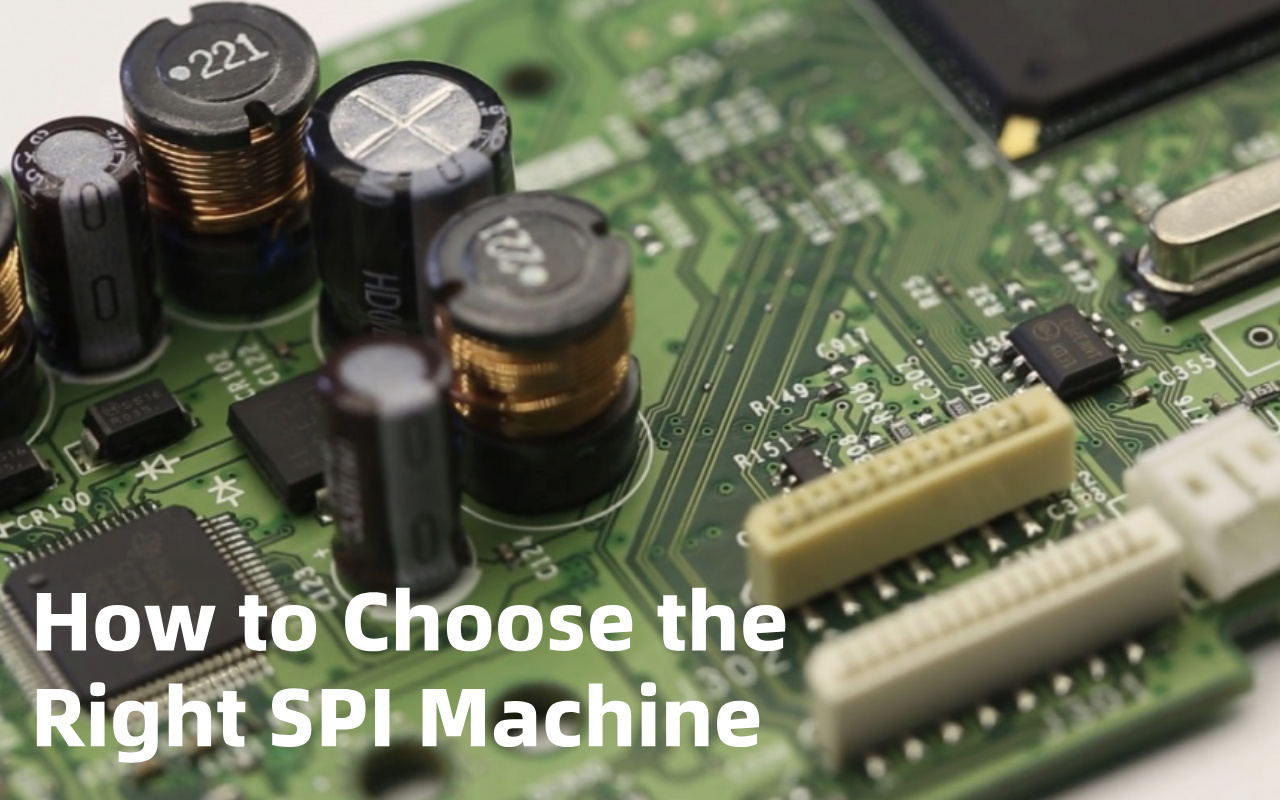

2Д СПИ мери само површину и може се преварити варијацијама висине пасте. Прави 3Д СПИ (моире са померањем фазе или триангулација са двоструким ласером) мери стварну запремину и висину са резолуцијом ≤ 1 µм. За било шта мање од 0402 или 0,5 мм корака, 2Д је застарео и генерише прекомерна лажна одбијања или промашаје.
Потражите резолуцију висине ≥ 2 µм, ГР&Р < 10 % на 6σ и време инспекције ≤ 12 секунди за типичну ПЦБ паметног телефона. ИЦТ-С510 постиже 8–10 секунди по плочи при резолуцији од 1 µм, док већи ИЦТ-С1200 обрађује панеле од 600 × 600 мм за мање од 20 секунди са истом прецизношћу.
Савремени СПИ мора директно да увози Гербер и ЦАД податке, да аутоматски генерише програме инспекције за неколико минута, да приказује ЦпК графиконе у реалном времену и да аутоматски шаље вредности корекције назад на ДЕК/Минами/Панасониц/ГКГ штампаче. Без ових карактеристика купујете јучерашњу технологију.
Изаберите машине са потпуно аутоматском калибрацијом стаклене плоче (дневна рутина од 30 секунди), оптиком са компензацијом температуре и затвореним јединицама за пројекцију. ИЦТ-С510 и ИЦТ-С1200 укључују ове карактеристике и одржавају поновљивост < 1 µм из године у годину уз минималну интервенцију оператера.
Не. АОИ проверава након рефлов, када је оштећење већ учињено. Не може да мери запремину или висину пасте за лемљење пре постављања компоненти, тако да не може спречити хладне спојеве, мостове или шупљине узроковане грешкама у штампању.
За 0402 и веће компоненте са кораком од 0,5 мм+, 2Д понекад може да преживи. За 0201, 01005, 0,4 мм или мањи корак БГА, само 3Д СПИ обезбеђује податке о запремини и висини које захтевају ИПЦ-7095 и аутомобилски стандарди.
Да — обично 60–80%. Стабилно штампање уклања насумичне варијације запремине које збуњују АОИ алгоритме и стварају фантомске дефекте лемних спојева.
Модерни системи попут ИЦТ-С510 прегледају типичну штампану плочу паметног телефона за 8–10 секунди, а ИЦТ-С1200 обрађује велике панеле за < 20 секунди. Ова времена су занемарљива у поређењу са временима циклуса постављања и преливања.
Да. ИПЦ-7095Д (БГА) и већина стандарда за аутомобилски/медицински квалитет ефективно налажу 3Д СПИ да гарантује стопу празњења < 25 % и поуздано влажење на уређајима ултра финог нагиба.
