I.C.T пружа решења за SMT производне линије са аутоматизованом оптичком инспекцијом (АOI)

АOI је скраћеница од Аутоматед Оптицал Инспецтион, која се широко користи у електронској индустрији за проверу изгледа PCBA склопа на задњем крају линије за склапање штампаних плоча.Основни принцип АOI је да процени да ли објекат који се тестира испуњава стандард упоређивањем да ли постоји велика разлика између објекта који се тестира и стандардне слике коришћењем технологије слике.АOI емитује извор светлости у 4 боје на PCBA плочу, коју индустријска камера аутоматски скенира у потрази за катастрофалним кваровима, као што су недостајуће компоненте или недостаци квалитета.Стога, квалитет АOI зависи од способности снимања слике, способности рашчлањивања алгоритма и технологије дискриминације слике.I.C.T АOI је добро прошао у овим аспектима.

Неки купци ће размотрити да ли је потребно купити АOI машину, а једно од решења за побољшање ефикасности квалитета је коришћење АOI.Ако се квар може пронаћи у производној линији, може се одмах исправити, тако да се стопа кварова може знатно смањити, а информације се могу вратити на предњи део производне линије, тако да се многи исти проблеми могу решити или избегавани са фронта.

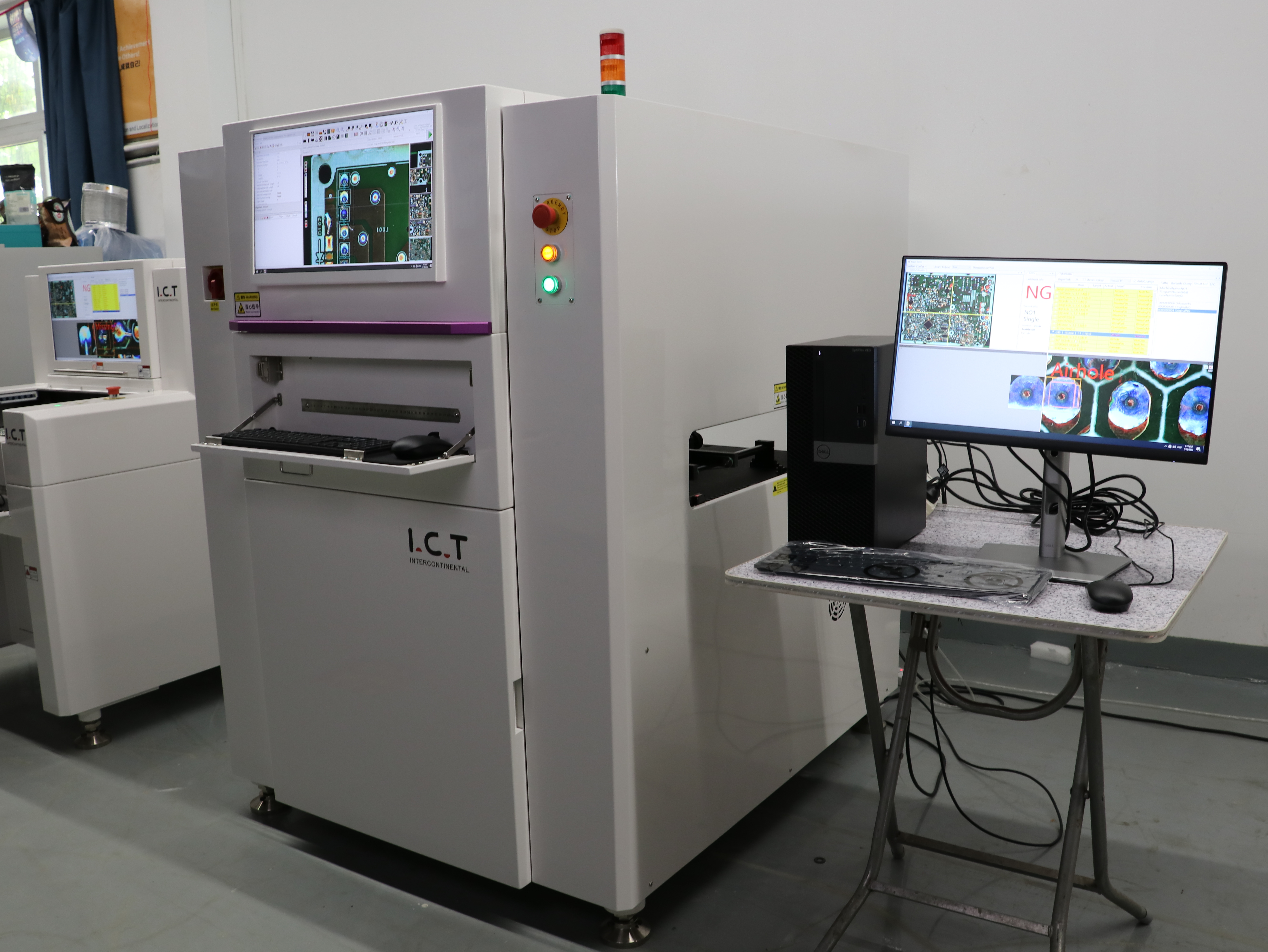

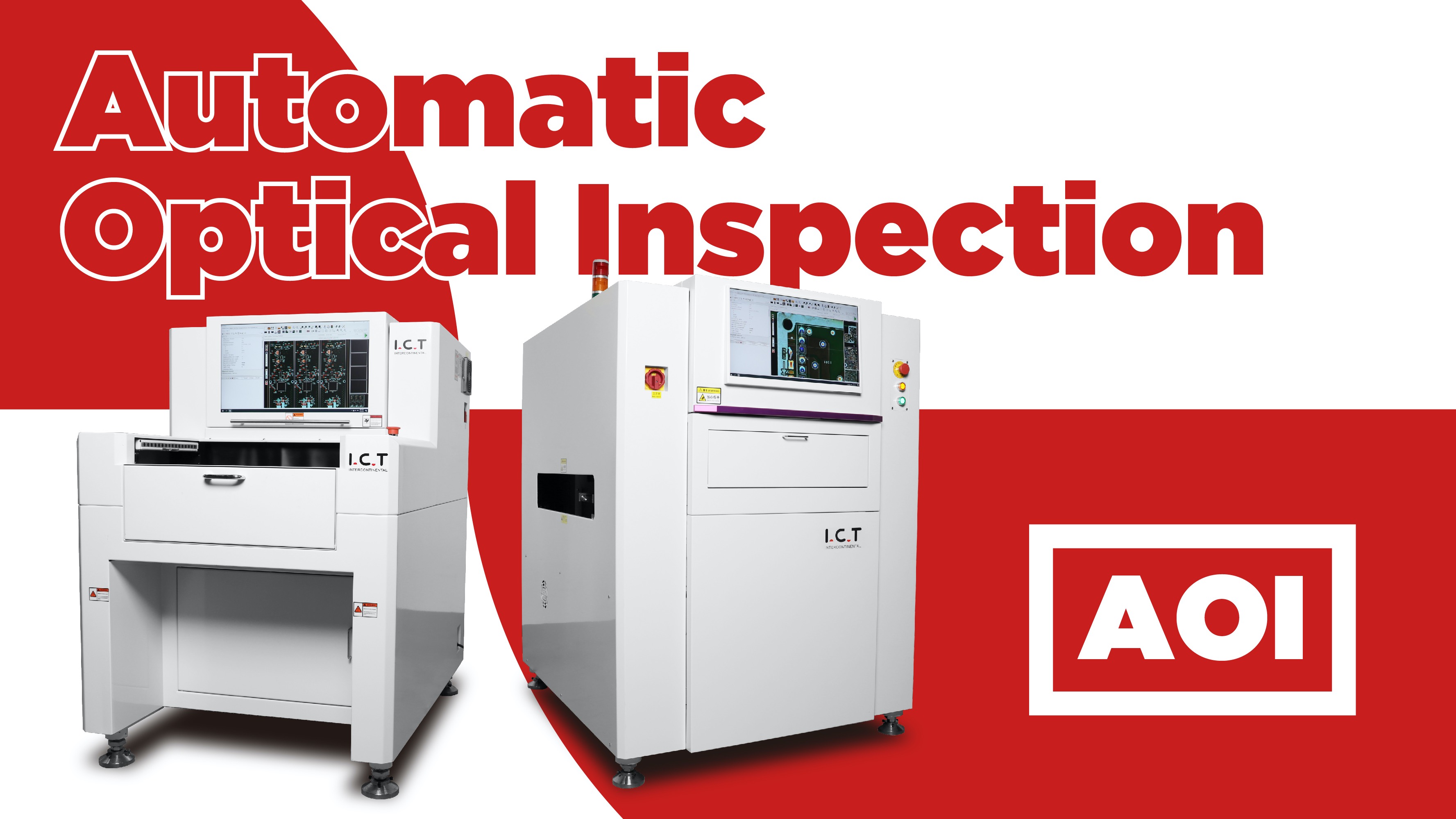

Увођење I.C.T АOI машине

I.C.T АOI има две опције - Онлине и Оффлине

Можете одлучити који ћете изабрати на основу свог капацитета и буџета. Pостоји неколико типова онлајн АOI, који се одређују према вашој производној линији. I.C.T-В5000Х се користи за предњи и задњи крај рефлов лемљења у SMT производним линијама, обично се поставља у задњи крај пећи за рефлов.Који се постављају на предњи крај пећи за рефлов како би се тестирало стање SMT-ае SMT машина.Pостављен на задњем крају лемљења рефлов се користи за откривање PCBA након лемљења.

И једно и друго I.C.T-В5200 и I.C.T-В5300 налазе се на задњем крају DIP линије и могу брзо и прецизно открити све проблеме са лемним спојевима.Разлика је у томе што I.C.T-В5200 садржи обрнуту функцију, једна страна PCBA се детектује, друга страна се детектује након инверзије.Тхе I.C.T-В5300 је надограђена верзија I.C.T-В5200.Има два извора светлости и камере на врху и на дну, може детектовати горњи и доњи део у исто време, што може уштедети 2,2 пута време детекције.

Тхе I.C.T-VC5000 се поставља у линију премаза, на задњем крају IR или УВ пећница за сушење, за преглед PCBA након премаза.

Pоред горе наведених онлајн модела, модел ван мреже I.C.T-V8 такође има висок обим продаје.Осим што је особа обавезна да ручно постави плочу за детекцију, остале конфигурације су исте као код онлајн модела, а тачност и брзина детекције се могу назвати савршеном.

Pринцип рада и карактеристике АOI

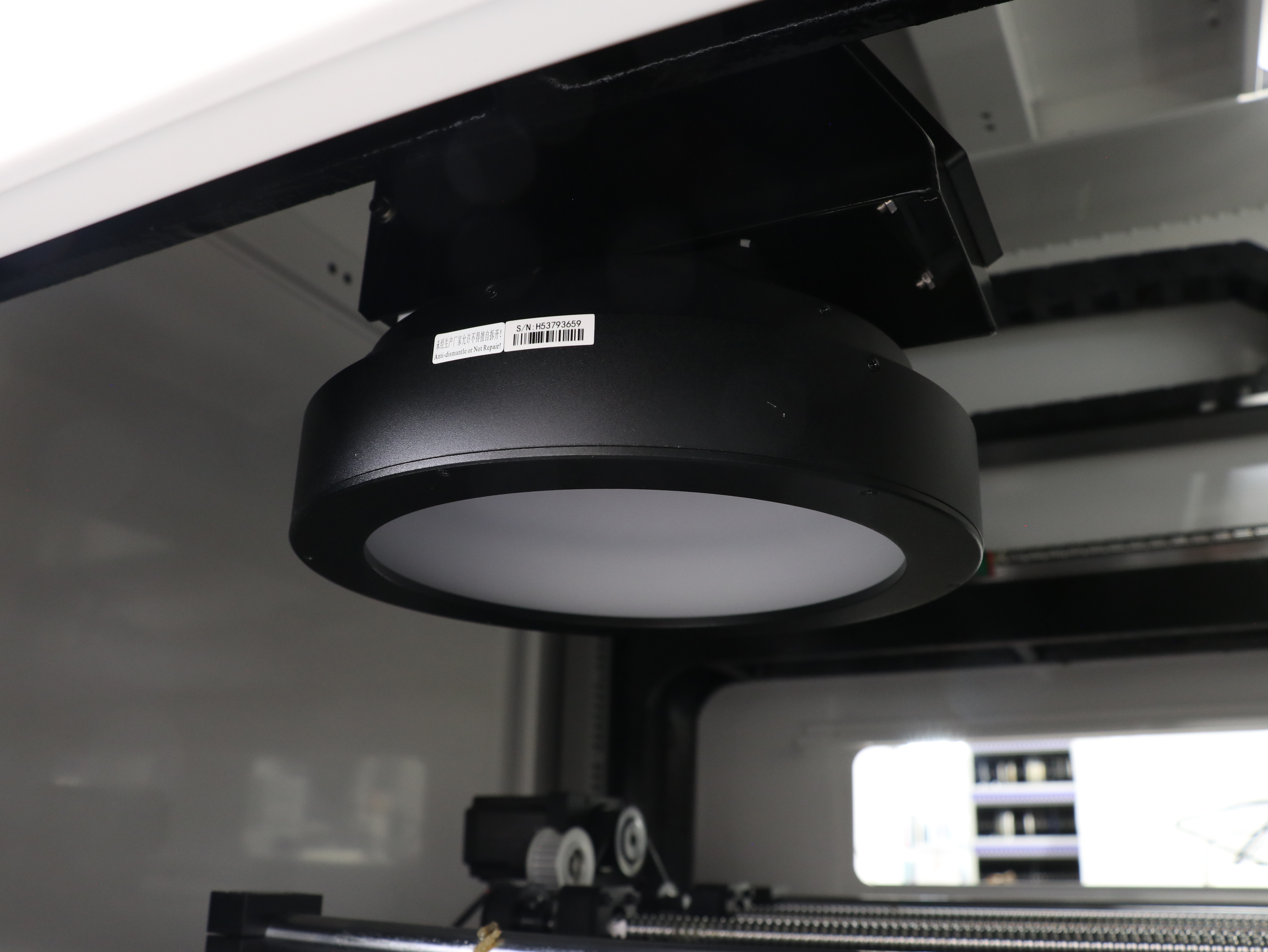

1. РГБ+В четворобојни коаксијални LED прстенасти извор светлости.

Највећа карактеристика I.C.T АOI је употреба четворобојног LED кружног извора светлости: РГБ+В, што се односи на црвено, зелено, плаво и бело светло.Црвена, зелена и плава примарне боје могу тачније ухватити количину калаја у сваком лемном споју.Кружни извор светлости може да постигне детекцију од 360 степени без мртвог угла, омогућавајући камери да сними најстварнији узорак лемних спојева.Бела светлост повећава осветљеност, што повећава препознавање.А четворобојни LED извор светлости је коаксијално светло, такође паралелно са индустријском камером, тако да дизајн може у великој мери смањити изобличење слике.

2. Индустријска ФОВ камера

I.C.T АOI користи индустријску камеру од 5 мегапиксела која је савршена за снимање јастучића и лемних спојева 0201 и мањих компоненти.Тачност ФОВ је 15μ, брзина снимања је 0,2С/ФОВ, свака величина ФОВ је 80цм⊃2;/С. Можете осетити брзину детекције I.C.T АOI из следећег видео снимка.Додати Опремљен телецентричним сочивом како би се осигурало да слика није изобличена.

3. Алгоритамски софтвер развијен од стране I.C.T

Са резултати детекције РГБ+В извора светлости у четири боје, имамо сопствени софтвер за алгоритам, који може тестирати квалитет SMT закрпе ид DIP лемне спојеве.За разлику од других брендова АOI, I.C.T усваја напреднији алгоритам, кроз тачан контраст екстракције боје, поред детекције места лемљења, такође може прецизно открити да ли су PCB јастучићи и компоненте оштећени.

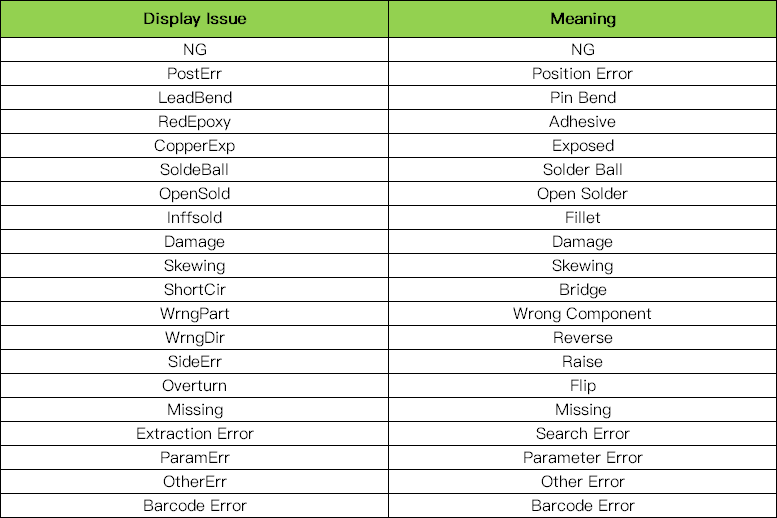

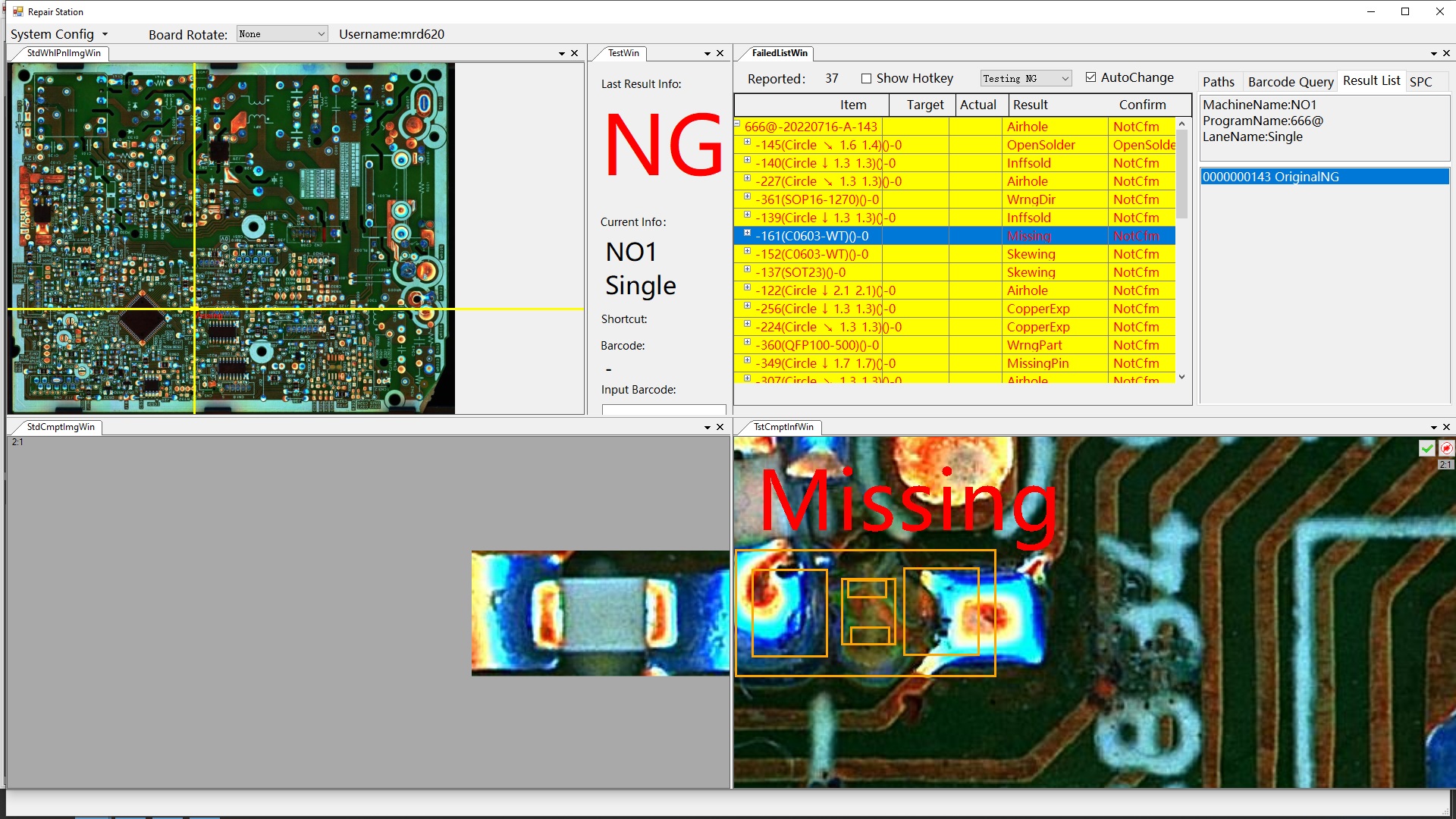

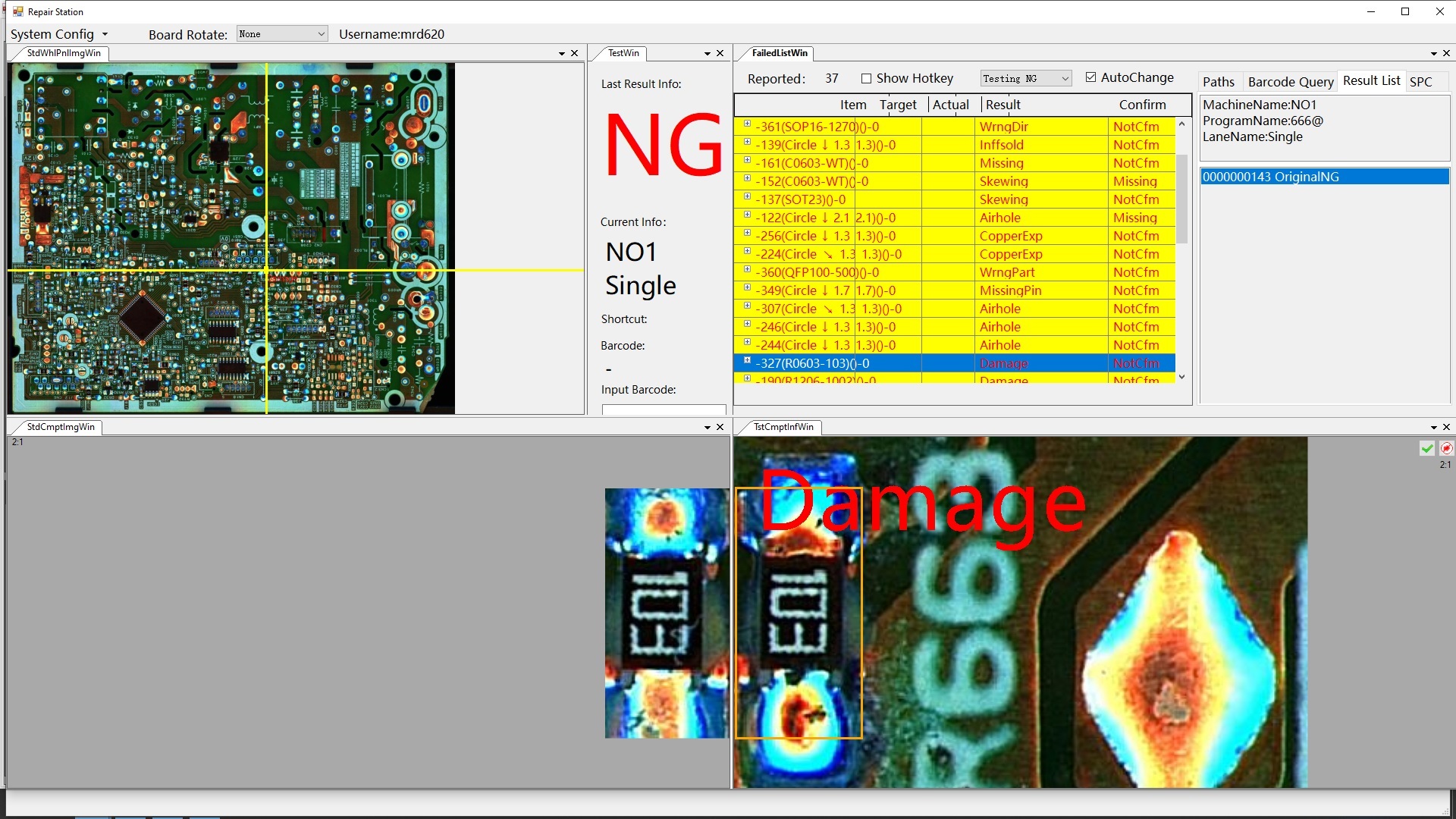

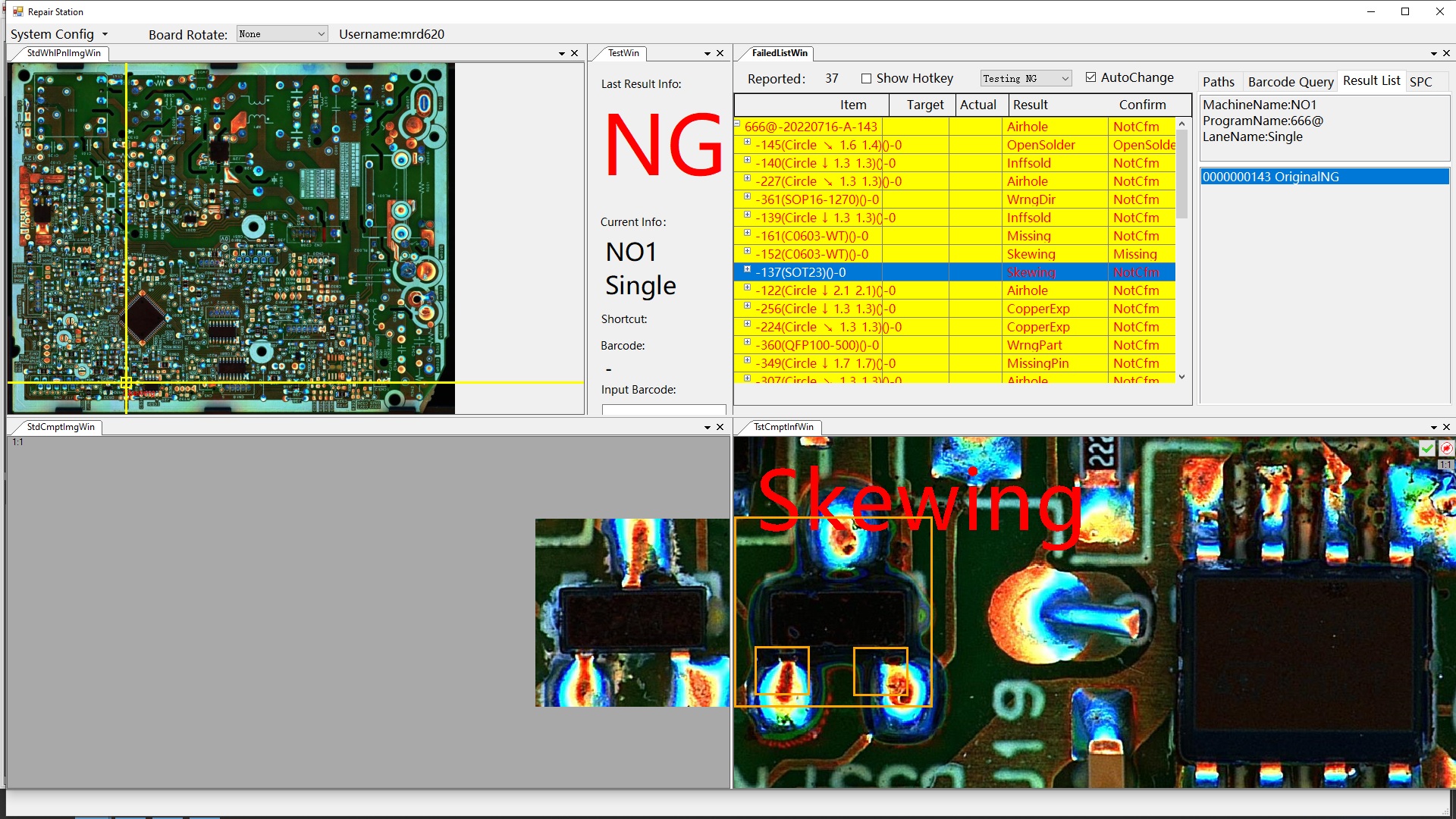

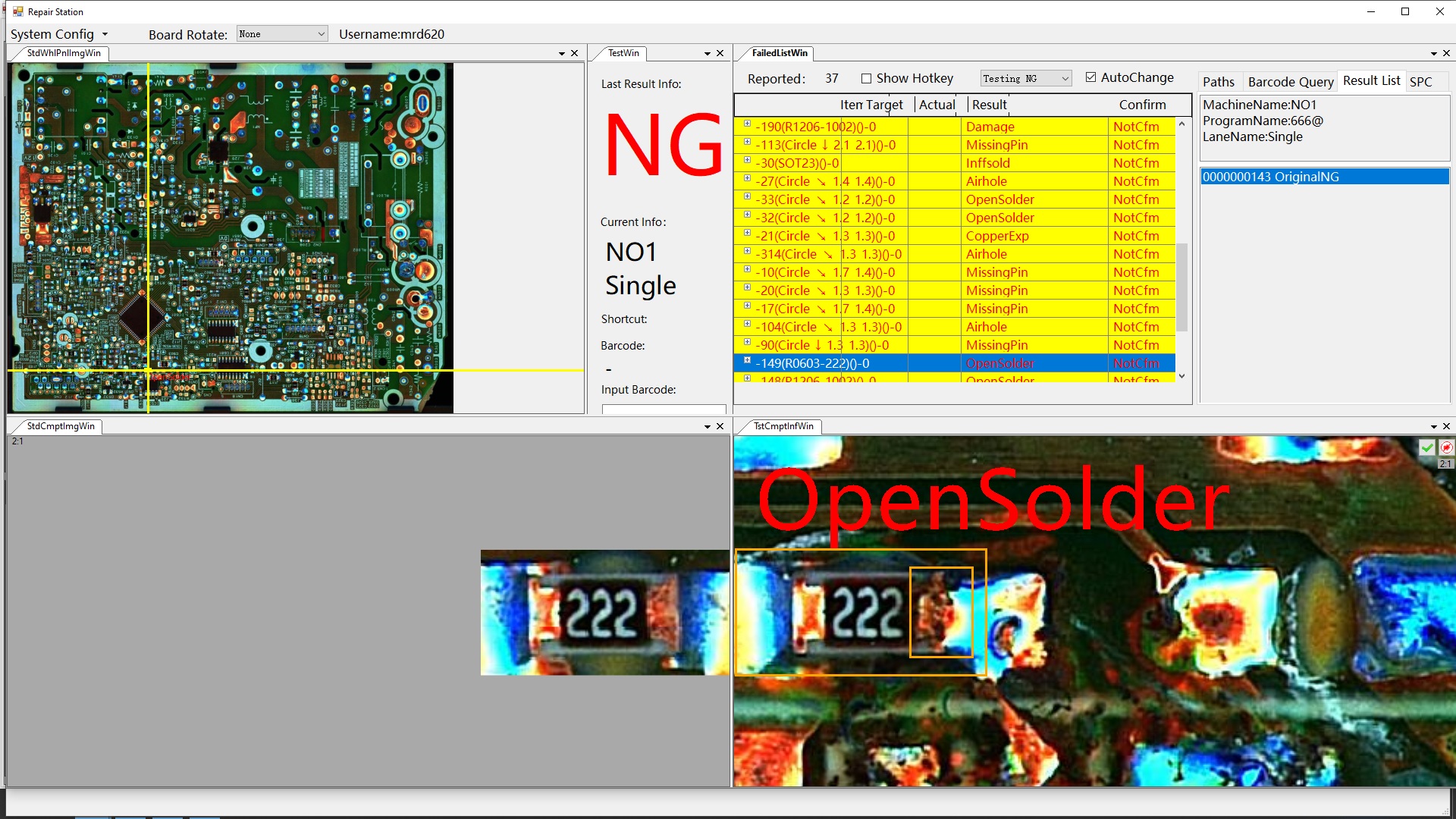

I.C.T АOI такође има независну станицу за поправку, која може аутоматски да пренесе податке на рачунар тако да одељење станице за поправку може одмах да провери податке проблематичне PCB плоче.

4. Мермерна конструкција

I.C.T АOI је тежак око 1150КГ, јер је мермерна платформа са масом од око 320КГ укључена у средину.Мермерна платформа омогућава да се центар масе (честица) целе машине потопи, избегавајући вибрације изазване АOI током рада.То значи да I.C.T-ов АOI може постићи брзину снимања од 0,2с/фоВ, што може значајно побољшати ефикасност производње и инспекције.

5. Висококвалитетни фирмвер

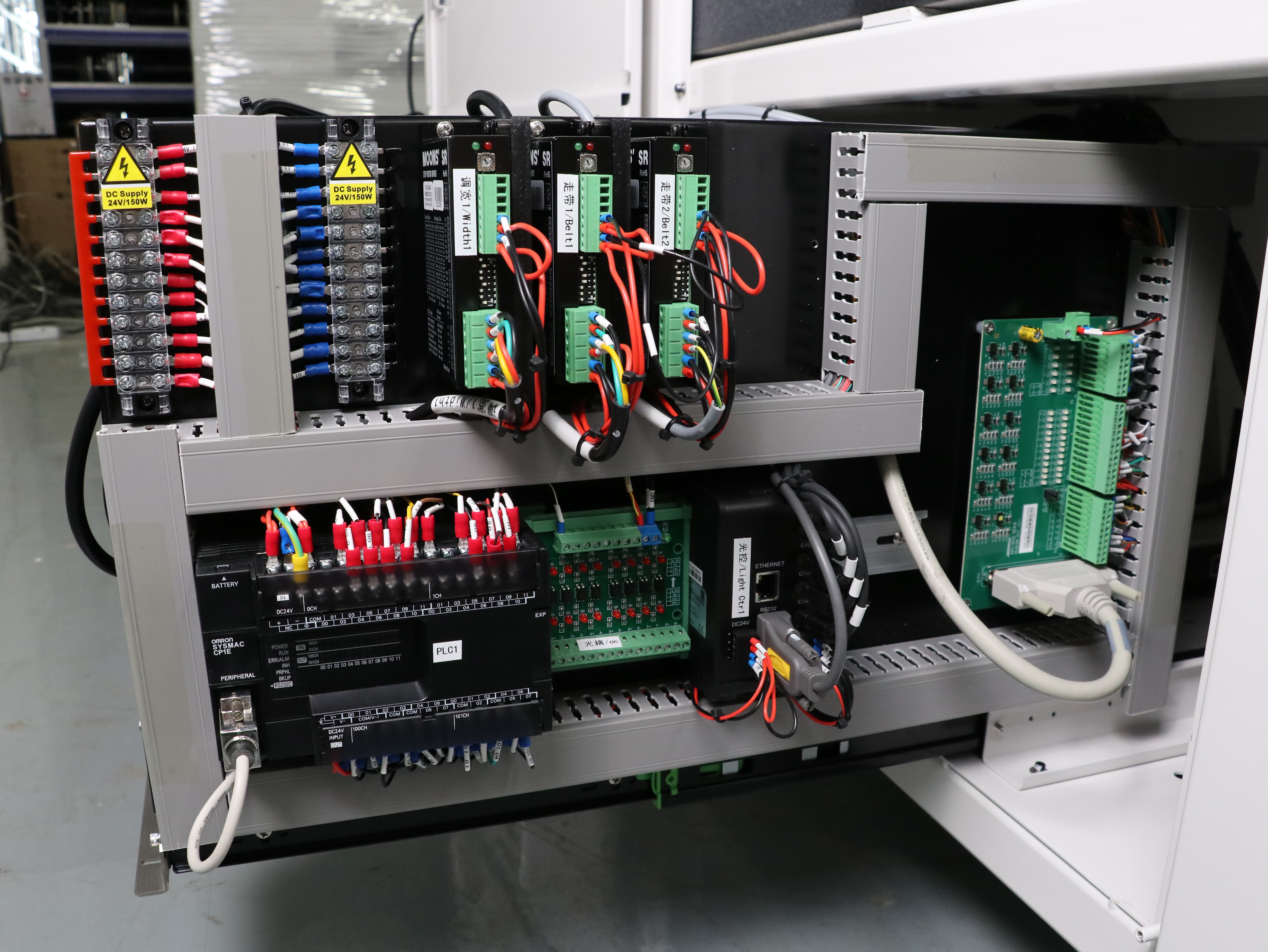

I.C.T АOI усваја фирмвер међународно познатог бренда, као што је Омрон PLЦ, са високим квалитетом преноса, великом брзином и стабилним широкопојасним интернетом, како би се осигурала брзина и квалитет машине.
