СМТ 3Д спи машина за преглед лемне пасте ИЦТ-С600

Учешће у:

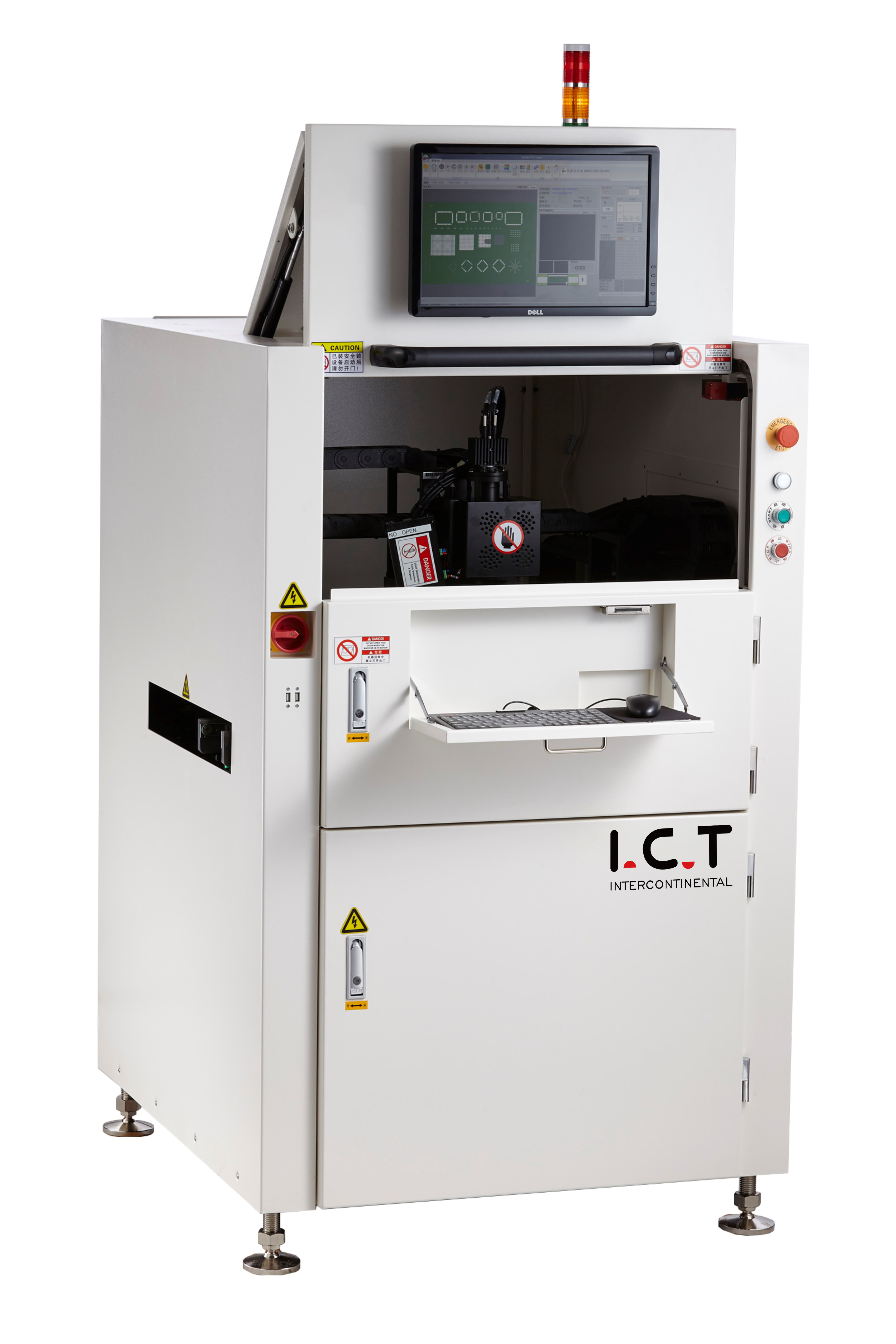

СМТ 3Д спи машина за преглед лемне пасте ИЦТ-С600

СМТ 3Д спи машина за преглед лемне пасте ИЦТ-С600.Купите га са својим поузданим партнером!ИЦТ доноси 26 година искуства у СМТ индустрији.
Најважније: Доступна инсталација и обука на лицу места, 24/7 корисничка служба.Високо обучени стручњаци. Прецизни и економични.Висион вођени ДИИ комплет.Лако за састављање.Софтвер отвореног кода.

Модел:
ИЦТ-С600
Марка:
I.C.T
Код:
spi machine

Статус доступности:

Количина:



Упитајте Додај у корпу

СМТ 3Д спи машина за преглед лемне пасте

Преглед

Спи Инспецтион

Он Лине СПИ ИЦТ-С400 Увод:

ИЦТ 3Д СПИ може у потпуности да реши проблем сенке и случајног одраза у процесу детекције, тако да 3Д детекција пасте за лемљење

тачност је већа; опремљен камером велике брзине од 5М пиксела, брзина детекције је већа, слика је деликатнија и богатија; то је идеал

избор за брзе и прецизне производне линије.

Карактеристике:

1. Објектив професионалног дизајна сочива чини слику униформнијом и деликатнијом, и у великој мери побољшава стабилност детекције.

2. Може се увести у Гербер програмирање датотека или се може користити за уређивање и отклањање грешака новца из режима за уређивање слика.

3. Метода 3Д пројекције у више смерова може ефикасно решити грешку детекције узроковану ефектом сенке у пасти за лемљење

процес откривања.

4. Оперативни систем побољшава функцију препознавања и обраде резултата у складу са структуром интерфејса на нивоу корисника.

5. Програмабилна црно-бела моире реса високе прецизности, највећа тачност мерења 0,67ум.

6. На основу тачних тродимензионалних података мерења, оператери могу оптимизовати цео пројекат за кратко време.

3Д технологија

Програмабилна црно-бела моире реса високе прецизности. Технологија контроле извора светлости високе прецизности, вишеструке експозиције. Највећа прецизност мерења 0,67ум.

Функција 3Д компензације

Са технологијом мерења дебљине траке различитих циклуса, ИЦТ надокнадити разлику савијања за плочу у реалном времену.

Интегрално ливење

Интегрално ливење је усвојено како би се осигурала тачност и стабилност машина

Зраци рубова се пројектују и прикупљају, а истовремено се снима више слика ради свеобухватног прорачуна.

Стробе, константна светлост, тренутна експозиција, вишеструка експозиција, 10 канала Високо прецизна контрола извора светлости.

Компактна структура, минималан отисак, једношинска двострука шина

ПЦБ опционо.

Интегрална структура ливења, ФПЦ компатибилна, ПЦБ може бити до 1200 * 500 мм.

Модел	ИЦТ-С400	ИЦТ-С600	ИЦТ-С1200
Величина ПЦБ-а	5555 ~400300 мм	5555 ~600500 мм	5555 ~ 1200500 мм
ПЦБ Тицкнесс	0,5 ~ 5,0 мм
ПЦБ Веигхт	≤5.0кг
Подешавање транспортера	Ручно/аутоматско
Врста мере	Висина, површина, запремина, помак, мост, облик
Пасте Хеигхт	0 ~ 500 ум
Минимална величина мере	180 ~ 180ум
Мин Пад Питцх	≥100ум
Принцип мере	Вишебојно векторско мерење граница
Резолуција висине	0,67 ум (теоретска вредност)
Цамера Пикел	530М
ФОВ Сизе	28мм/35мм/37мм/41мм
Брзина детекције	0,45с/ФОВ
Време програма	5 ~ 10 мин
Тип података	Гербер Дата 274Д/274Кс, Сцан ПЦБ
Скенирање бар кодова	Скенирање камере (опција: пиштољ за бар код)
Повер	АЦ220,50/60Хз,1КВА
Мацхине Дименсион	63016201470мм	83016201470мм	170011501500мм
Тежина	1200кг	1300кг	1600кг
