ИЦТ-910
I.C.T

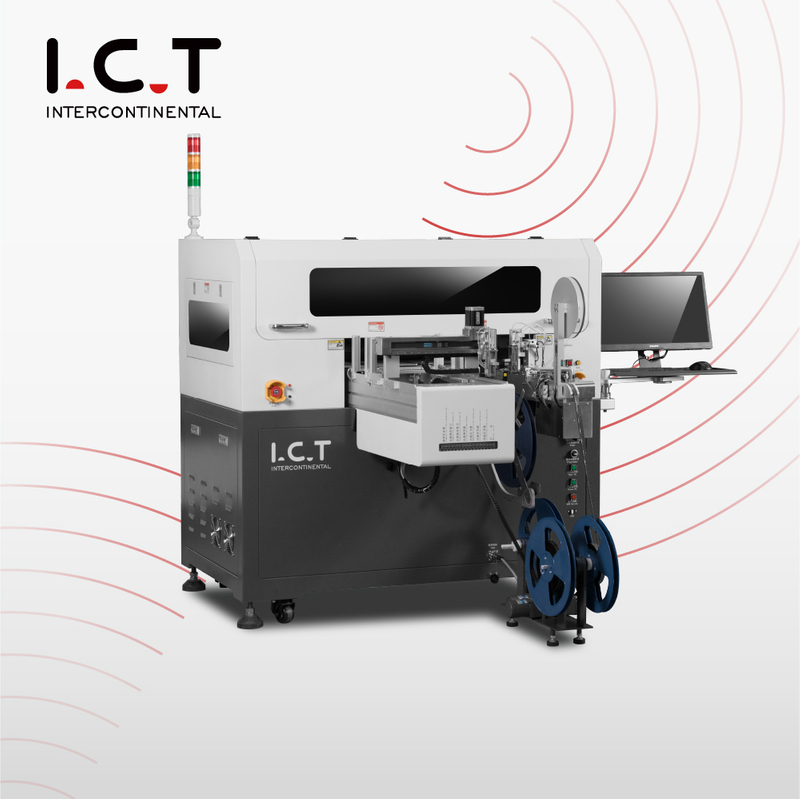

Automatic IC Programming System
| Количина: | |
|---|---|
СМТ програмирање
1. Високопрецизни Панасониц серво мотор, поновљива тачност позиционирања достиже ±0,015 мм;
2. Двоструке линеарне клизне шине + високопрецизне вијчане шипке сарађују једни с другима како би се осигурала стабилност укупне машине;
3. Свака оса има сензор ограничења, а софтвер поставља гранични положај како би се осигурала максимална сигурност машине.

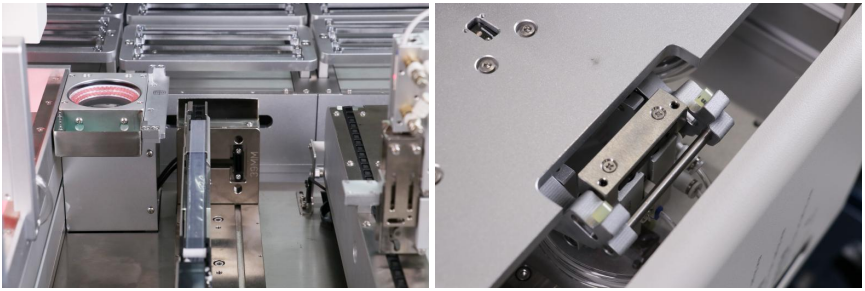

1. Има 2 фидер станице, од којих обе могу поставити 8-24мм фидере;
2. Патентирано аутоматско храњење лежишта подржава 15 тацни материјала у исто време;
3. Подељено на 4 области, област одабира програмирања, област чекања програмирања, област завршетка програмирања, област обележавања и област чекања програмирања. Више палета се може додати у било ком тренутку без заустављања машине за утовар;
4. Покретна компонента закључава палету како би се осигурало да палета у означеном подручју неће бити јефтина.

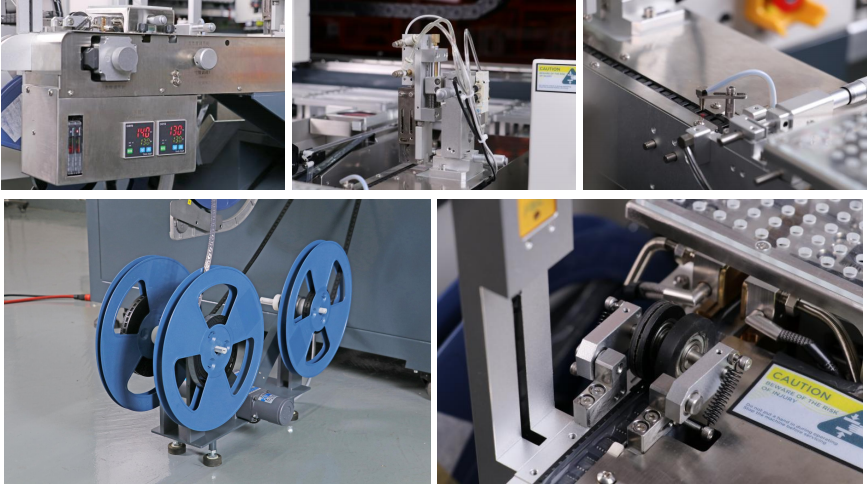

1. Двоструки грејачи и двоструки точкови за пресовање прецизно контролишу температуру како би се осигурало да филм за паковање може блиско да се држи траке како би се избегао губитак компоненти;
2. Долази са уграђеним сензором који може детектовати компоненте пре паковања како би се избегле абнормалности као што су неусклађеност и слагање компоненти;
3. Електрични уређај са степером контролише брзину ротације колута, блиско се подудара са брзином програмирања машине;
4. Уређај за означавање може означити компоненте пре паковања како би се смањиле грешке;
5. Са рељефним назубљеним дугметом, жлеб за вођење се може подесити тако да одговара ширини намотаја;
6. Метода паковања материјала се такође може променити у складу са стварним потребама, палета до котура, цев до котура, котура до палете, цев до палете.

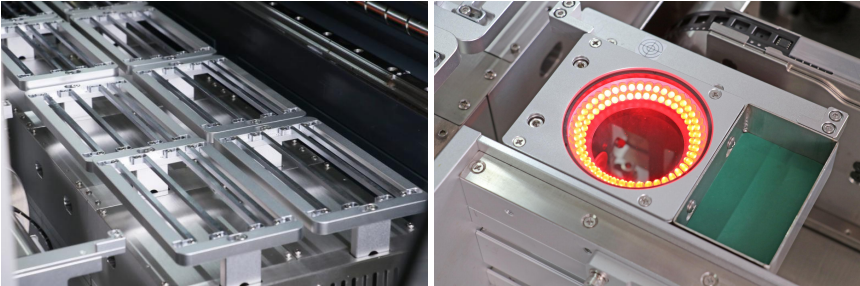

1. Има 8 радних области, подржава програмирање великог обима и значајно побољшава ефикасност производње програмирања;
2. Модуларни дизајн, нису потребни гломазни кораци за пребацивање производа, само замените адаптер за програмирање; 3. Ексклузивни прилагођени адаптер за програмирање један на један, који подржава више типова ИЦ, укључујући ЕЕПРОМ, НАНД/НОР ФЛАСХ, МЦУ, итд.;
4. Да бисте поправили кутију за рециклажу НГ-а, можете поставити лежиште поред ње као лежиште за НГ или као лежиште за допуњавање. Након НГ, напуните компоненту из ове фиоке и репрограмирајте је како бисте били сигурни да је ОК фиока пуна;
5. Може бити компатибилан са сопственим програмским адаптерима купаца према захтевима коришћења.
| Ставка | Модел | ИЦТ-910 |
| Систем преноса | Ефикасност машине | Стандардна машина: Опремљена универзалним гориоником Пуро и других брендова: 8 комплета горионика од 32-64сит: УПХ 2000-3000ПЦС/Х; Опремљен универзалним гориоником марке 204АП: 3 сета горионика од 12 сита: УПХ1600-2200ПЦС/Х |
| Мали број различитих начина рада: опремљен са 3 сета горионика 204А, УПХ 1600-1800ПЦС/Х. | ||
| Режим конверзије паковања: капацитет производње палета у траку од 4000 ПЦС/Х (производи од траке од 12 мм као пример) | ||
| Контрола прецизности | Прецизни серво завртњи, тачност: Кс-оса ±0,015 мм; И-оса ±0,015 мм; З-оса ±0,03 мм; П-оса ±0,03 мм; У(θ)-оса ±0,15° | |
| Одговарајући облик паковања | ПЛЦЦ, ЈЛЦЦ, СОИЦ, КФП, ТКФП, ПКФП, ВКФП, ТСОП, СОП, ТСОПИИ, ПСОП, ТССОП, СОН, ЕБГА, ФБГА, ВФБГА, БГА, ЦСП, СЦСП и тако даље. (Опен Топ адаптери, неке ИЦ-ове треба прилагодити посебним потрошним материјалима адаптера). | |
| Укључује прецизан горњи и доњи ЦЦД систем за позиционирање. | ||
| Уређај за храњење и истовар | Траи ИН/ОУТ | Подржава аутоматско увлачење лежишта, може послати 10 лежишта ЈЕДЕЦ Траи производа у исто време и подржава означавање компоненти лежишта након програмирања |
| Тубе ИН/ОУТ | Подржава 4-цевно ИЦ електромагнетне вибрације | |
| УЛАЗ/ИЗЛАЗ траке | Електрични улагач, подржава самолепљиву фолију од 8-24 мм или паковање врућом пресом. | |
| Конверзија метода паковања | Различити пакети се претварају један у други, лежиште паковано у траку паковано, трака паковано у лежиште. | |
| Други | Млазница | 4пцс |
| Камера | 2ком (компонентна камера + камера за означавање) | |
| Феедер статион | 2ком (8-24мм) | |
| Јонски вентилатор | 2пцс | |
| Моћ | Радни напон: 190~240В/50Хз, 2.0КВ | |
| Димензија | Л1450*В860*Х1450мм | |
| Тежина | 700кг | |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
