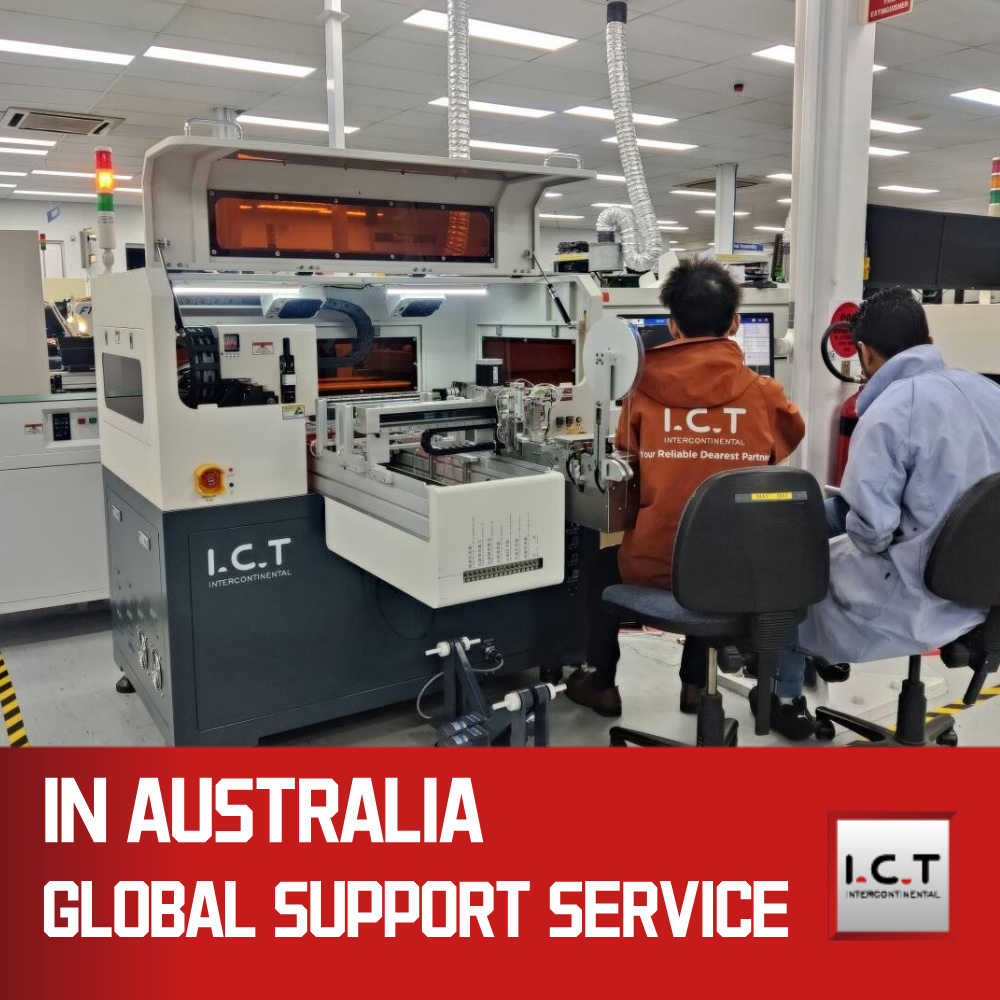

ИЦТ-910
I.C.T

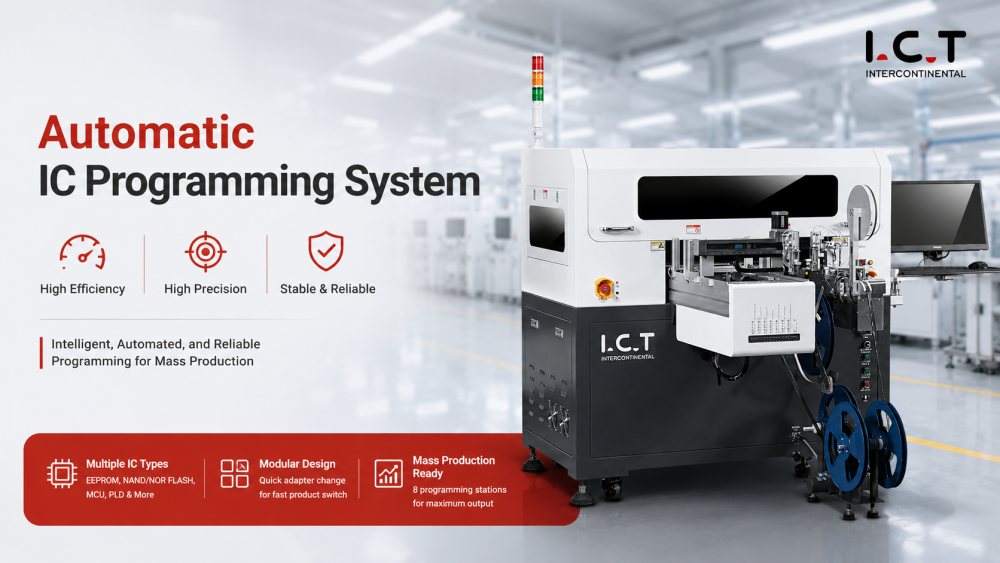

Automated IC Programming System Machine
| Количина: | |
|---|---|
СМТ програмирање
Систем вежбања пружа практично окружење за оператере да науче процедуре програмирања пре уласка у масовну производњу. Инжењери могу да заврше подешавање параметара, обуку за рад и верификацију процеса без утицаја на стварне производне материјале. Ова функција помаже да се скрати време обуке запослених и умањује грешке при подешавању током увођења новог производа. Побољшањем упознавања оператера са процедурама програмирања, произвођачи могу постићи бржу припрему производње и одржати стабилну контролу процеса приликом пребацивања између различитих модела ИЦ или производних налога.
Систем довода аутоматски преноси ИЦ компоненте у област за програмирање са прецизним позиционирањем и стабилним снабдевањем материјала. Подржава различите формате ИЦ пакета и смањује операције ручног пуњења током континуиране производње. Оптимизована структура храњења побољшава конзистентност тока посла и минимизира прекиде узроковане ручним руковањем. За произвођаче који управљају више модела производа, флексибилни дизајн фидера помаже да се поједноставе процедуре промене и подржава ефикасне аутоматизоване операције програмирања ИЦ.
Систем довода аутоматски преноси ИЦ компоненте у област за програмирање са прецизним позиционирањем и стабилним снабдевањем материјала. Подржава различите формате ИЦ пакета и смањује операције ручног пуњења током континуиране производње. Оптимизована структура храњења побољшава конзистентност тока посла и минимизира прекиде узроковане ручним руковањем. За произвођаче који управљају више модела производа, флексибилни дизајн фидера помаже да се поједноставе процедуре промене и подржава ефикасне аутоматизоване операције програмирања ИЦ.
Основни систем програмирања обезбеђује аутоматизовано ИЦ програмирање, верификацију и управљање процесима. Подржава вишеструке захтеве програмирања уз стабилну комуникацију и интелигентну контролу софтвера. Праћење у реалном времену помаже оператерима да брзо идентификују абнормалне услове и одржавају доследан квалитет програмирања. У комбинацији са функцијама управљања производним подацима, систем омогућава произвођачима да побољшају следљивост, смање грешке у програмирању и изграде поузданији процес за производњу електронике великог обима.
| Ставка | Модел | ИЦТ-910 |
| Систем преноса | Ефикасност машине | Стандардна машина: Опремљена универзалним гориоником Пуро и других брендова: 8 комплета горионика од 32-64сит: УПХ 2000-3000ПЦС/Х; Опремљен универзалним гориоником марке 204АП: 3 сета горионика од 12 сита: УПХ1600-2200ПЦС/Х |
| Мали број различитих начина рада: опремљен са 3 сета горионика 204А, УПХ 1600-1800ПЦС/Х. | ||
| Режим конверзије паковања: капацитет производње палета у траку од 4000 ПЦС/Х (производи од траке од 12 мм као пример) | ||
| Контрола прецизности | Прецизни серво завртњи, тачност: Кс-оса ±0,015 мм; И-оса ±0,015 мм; З-оса ±0,03 мм; П-оса ±0,03 мм; У(θ)-оса ±0,15° | |
| Одговарајући облик паковања | ПЛЦЦ, ЈЛЦЦ, СОИЦ, КФП, ТКФП, ПКФП, ВКФП, ТСОП, СОП, ТСОПИИ, ПСОП, ТССОП, СОН, ЕБГА, ФБГА, ВФБГА, БГА, ЦСП, СЦСП и тако даље. (Опен Топ адаптери, неке ИЦ-ове треба прилагодити посебним потрошним материјалима адаптера). | |
| Укључује прецизан горњи и доњи ЦЦД систем за позиционирање. | ||
| Уређај за храњење и истовар | Траи ИН/ОУТ | Подржава аутоматско увлачење лежишта, може послати 10 лежишта ЈЕДЕЦ Траи производа у исто време и подржава означавање компоненти лежишта након програмирања |
| Тубе ИН/ОУТ | Подржава 4-цевно ИЦ електромагнетне вибрације | |
| УЛАЗ/ИЗЛАЗ траке | Електрични улагач, подржава самолепљиву фолију од 8-24 мм или паковање врућом пресом. | |
| Конверзија метода паковања | Различити пакети се претварају један у други, лежиште паковано у траку паковано, трака паковано у лежиште. | |
| Други | Млазница | 4пцс |
| Камера | 2ком (компонентна камера + камера за означавање) | |
| Феедер статион | 2ком (8-24мм) | |
| Јонски вентилатор | 2пцс | |
| Моћ | Радни напон: 190~240В/50Хз, 2.0КВ | |
| Димензија | Л1450*В860*Х1450мм | |
| Тежина | 700кг | |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
