У свету са високим улозима 5Г инфраструктуре и најсавременијег управљања топлотом, ограничења стандардних рефлов пећи су очигледна. Ови конвенционални системи се често боре да испоруче доследне резултате, посебно када имају задатак да рукују великим, тешким хладњацима који могу да теже до 10 кг или деликатним, минијатурним компонентама које се налазе у РФ модулима.
У ИЦТ-у смо препознали ове изазове и осмислили потпуно прилагођена решења за лемљење рефлов-ом која су дизајнирана да их директно одговоре.
Преко прецизно пројектованог вишезонског грејања, робусног транспорта чисте мрежасте траке и пажљиво оптимизованих профила, наши системи обезбеђују равномерну дистрибуцију температуре, поуздане лемне спојеве и повећан производни принос. Било да се ради о огромним захтевима расхладних тела за тешке услове рада или осетљивости која је потребна за 5Г склопове, наша решења пружају перформансе и поузданост без премца.

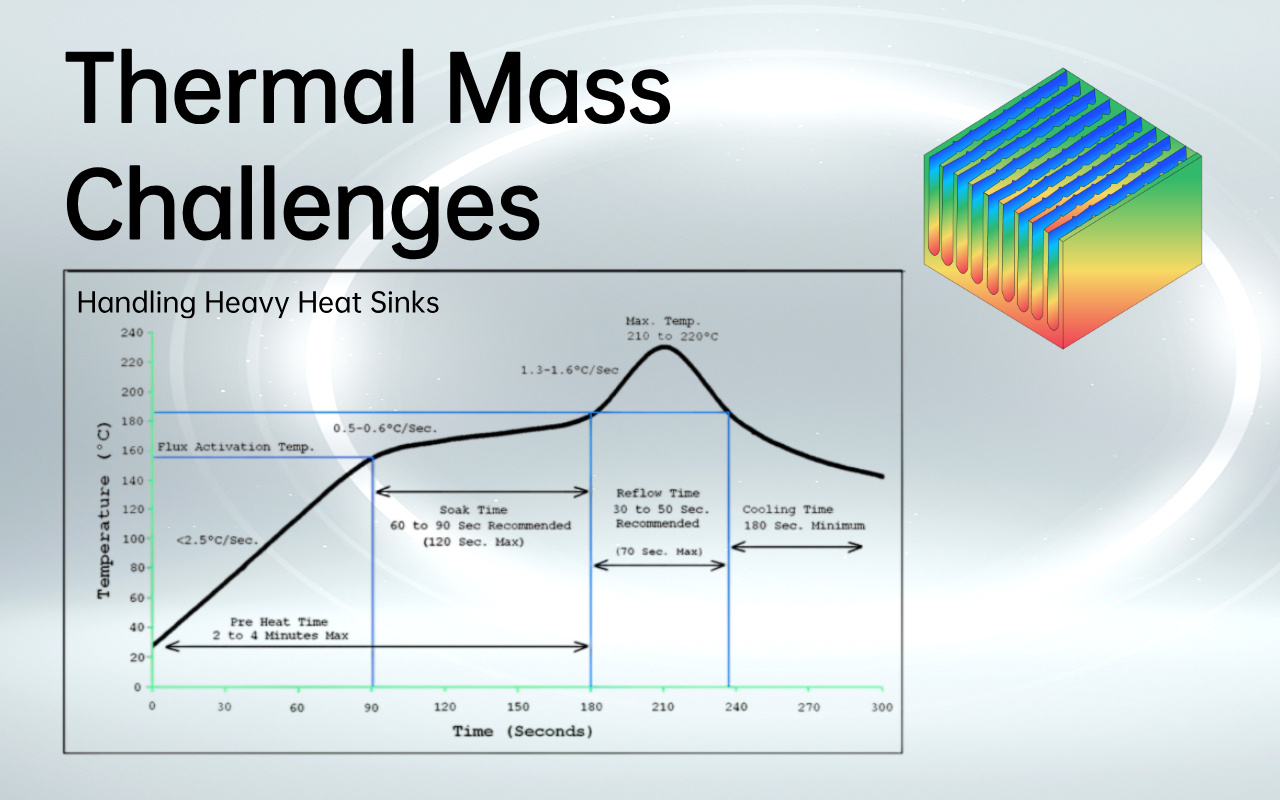

Хладњаци који су неопходни за 5Г базне станице нису само компоненте – они су огромне, тешке структуре, које често пребацују вагу на 10 кг или више. Израђени са густим низовима пераја и чврстим алуминијумским или бакарним основама, ови термални гиганти су дизајнирани да расипају огромну топлоту коју стварају напредни системи.
Међутим, ова висока термичка маса представља значајан изазов током процеса лемљења рефлов. Конвенционалне пећи за рефлов се боре да равномерно загреју тако тешке структуре.
Резултат? Фрустрирајуће заостајање у порасту температуре, што узрокује неравномерно загревање целог склопа.
У неким областима може доћи до недовољне топлоте за правилно рефлуксовање, док у другим постоји ризик од прегревања, што доводи до хладних спојева у једном делу и прекомерне топлоте у другом.
Ова неравнотежа не само да угрожава интегритет лемних спојева, већ и слаби механичке и термичке перформансе читавог склопа – у суштини поништавајући сврху самог хладњака.
Традиционални транспортни системи који померају производе кроз пећи за рефлуксовање – обично шински (ланчани) транспортери – нуде само минималну подршку, хватајући ивице производа или учвршћења. Иако ово подешавање може да функционише за лаке компоненте, значајна тежина хладњака од 10 кг ствара другачији проблем.
Временом, огромна тежина и напрезање услед термичког ширења могу проузроковати савијање или искривљење шина, што доводи до неусклађености производа. Ово неусклађеност повећава ризик од оштећења самог склопа, као и угрожавања деликатне равнотеже потребне за правилно прелијевање.
Штавише, ослонац само на ивици значајно повећава шансе за опуштање у центру хладњака током фазе високе температуре. Ово, заузврат, може довести до недоследног загревања, додатно угрожавајући процес лемљења и укупне перформансе компоненте.
Еволуција 5Г технологије увела је еру све компактнијих и сложенијих РФ модула, са компонентама високе фреквенције које су подједнако осетљиве на температурне варијације као и на физичко руковање. Стандардне пећи за рефлукс, посебно оне са мање грејних зона, боре се да одрже чврсту уједначеност температуре која је потребна за ове минијатурне елементе велике снаге.
У идеалном случају, температурне флуктуације треба да буду у уском опсегу од ±1–2°Ц; међутим, већина традиционалних пећи не успева у овом погледу. Као резултат тога, температурна одступања доводе до мноштва проблема, укључујући изобличење компоненти, шупљине у лемљеним деловима или неуспех спојева да се у потпуности поврате.
Дугорочно, ове температурне недоследности компромитују поузданост и перформансе 5Г компоненти у раду велике снаге, што може довести до скупих поправки, застоја у раду или чак потпуног квара система. У овој веома захтевној индустрији, где су прецизност и поузданост најважнији, такви проблеми су неприхватљиви.
Значајна топлотна маса великих хладњака захтева прецизан и продужен процес грејања како би се обезбедила равномерна дистрибуција температуре. Традиционални системи за рефлов често не успевају, неспособни да поднесу огромна топлотна оптерећења ових компоненти. Да би се постигло уједначено загревање целог склопа, залажемо се за рефлукс пећи опремљене са најмање 10 грејних зона—мада су у захтевнијим случајевима неопходне 12 до 24 зоне.
Ова конфигурација са више зона омогућава постепену, контролисану температурну рампу која елиминише вруће тачке и хладне области, обезбеђујући да хладњаци, често тежине до 10 кг, достигну константну температуру. Пажљивим управљањем фазама намакања и поврата, обезбеђујемо да је термички стрес минимизиран, а лемни спојеви постижу оптималне механичке и термичке перформансе.
За разлику од снажних потреба хладњака, 5Г компоненте представљају другачији скуп изазова, посебно њихову осетљивост на температурне варијације. Ови минијатурни, високофреквентни елементи захтевају изузетно прецизну контролу температуре како би се избегао топлотни удар и осигурала дугорочна поузданост.
Наши прилагођени системи рефлов обухватају ПИД контролу зону по зону, у комбинацији са повратном спрегом термопарова у реалном времену, да би прилагодили стопе пораста, вршне температуре и време задржавања за сваки део склопа. Ово нам омогућава да заштитимо деликатне матрице и високофреквентне интерконекције од прегревања док постижемо потпуно влажење лема по целој плочи. Кроз ову фино подешену контролу, ми осигуравамо да 5Г РФ модули задрже свој структурни интегритет и перформансе, чак и под радним условима велике снаге.
И велики алуминијумски хладњаци и сложене 5Г плоче имају значајне користи од контролисане атмосфере како би се минимизирала оксидација на лемним спојевима. Присуство кисеоника у окружењу за рефлов може довести до оксидације, угрожавајући квалитет и дуговечност лемних спојева. Да бисмо ово решили, интегришемо атмосфере азота у наше пећи за рефлуксовање, обезбеђујући контролисано окружење са ниским садржајем кисеоника које смањује оксидацију без прекомерне потрошње азота.
Наши системи укључују затворене коморе и анализаторе кисеоника за одржавање ниског нивоа кисеоника у деловима на милион (ППМ), побољшавајући козметику за зглобове и отпорност на корозију. Овај приступ не само да побољшава естетски квалитет лемних спојева, већ и доприноси дугорочној издржљивости и поузданости готовог производа, било да се ради о хладњаку или високопрецизном 5Г модулу.

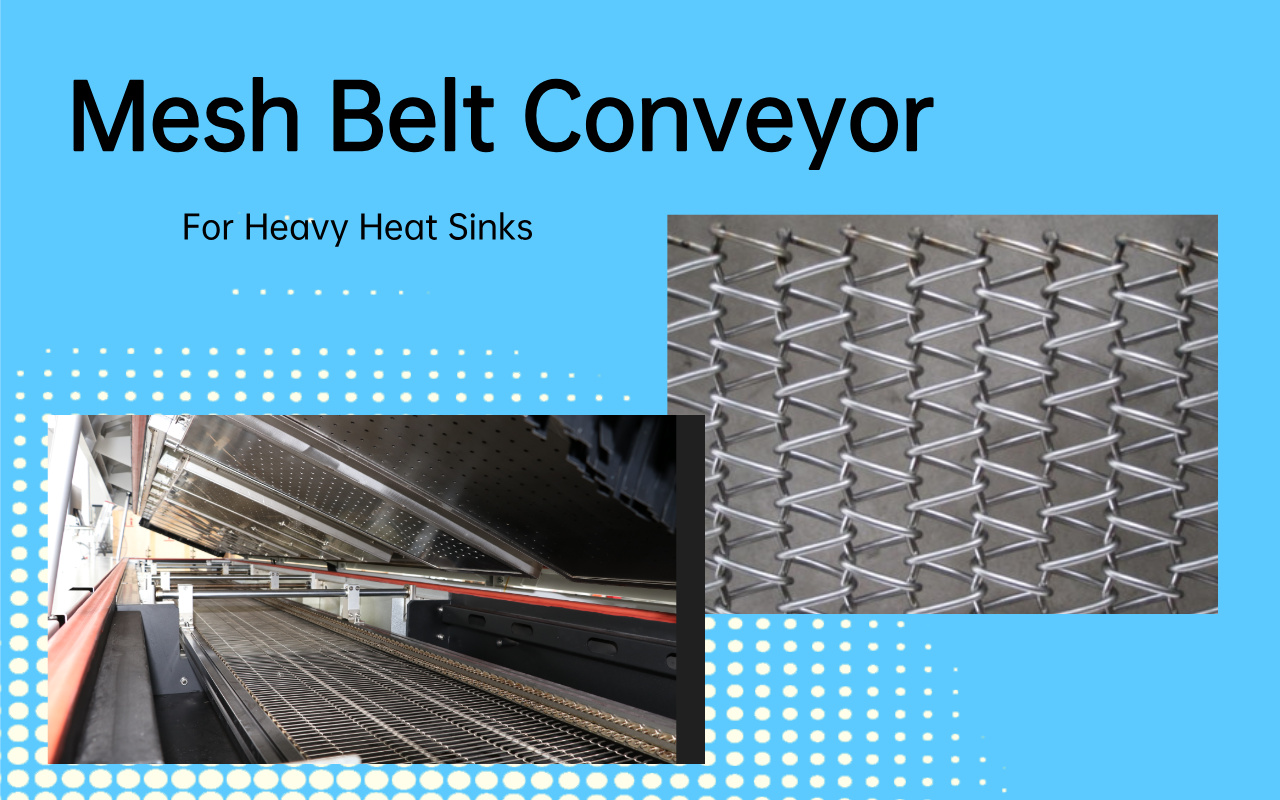

Традиционални шински транспортни системи, иако се широко користе, често нису погодни за захтеве тешког лемљења хладњака. Ови шински системи пружају минималну подршку и подложни су деформацијама под тежином великих, тешких компоненти попут оних које се налазе у базним станицама 5Г. Насупрот томе, заменили смо ове стандардне транспортере ојачаном траком од чистог нерђајућег челика, дизајнираном посебно да пружи подршку на целој површини.
Овај прилагођени мрежасти појас равномерно распоређује оптерећење хладњака преко 10 кг, обезбеђујући да остану стабилни током процеса преливања. Робусни дизајн спречава савијање или деформацију, чак и када се истовремено обрађује више тешких склопова, и гарантује несметан и поуздан пролаз кроз сваку температурну зону. Овом иновацијом елиминишемо ризик од неусклађености, осигуравајући да су хладњаци савршено поравнати за оптималне перформансе лемљења.
Стандардни мотори транспортера, када су изложени тешким, континуираним оптерећењима, често застоје или се прерано истроше, што доводи до кашњења у производњи и застоја опреме. Да бисмо превазишли овај изазов, наши системи направљени по мери укључују велике погонске моторе са великим обртним моментом упарене са надограђеним мењачима. Ови мотори велике снаге су пројектовани да подносе захтевну тежину великих хладњака уз одржавање конзистентне брзине и обртног момента.
Са подесивим брзинама у распону од 300–2000 мм/мин, наш систем обезбеђује прецизан, гладак и поуздан транспорт. Ова конфигурација за тешке услове рада минимизира вибрације које би могле пореметити пасту за лемљење или погрешно поравнати производ, на крају осигуравајући да процес лемљења остане неометано и да коначни резултат испуњава највише стандарде квалитета.
Постизање уједначеног загревања великих хладњака захтева више од само моћних транспортера—потребно је напредно подешавање пећи за рефлов. Интеграцијом 10 или више независно контролисаних зона (и на врху и на дну), наши системи стварају степенасти топлотни профил који постепено подиже температуру склопа хладњака. Ова продужена фаза намакања омогућава боље изједначавање топлоте у целој маси, обезбеђујући да цео хладњак истовремено достигне идеалну температуру повратног тока.
Ова пажљива и контролисана температурна рампа смањује уобичајене недостатке као што су шупљине или недовољно влажење, који су посебно проблематични на великим површинама као што су хладњаци. Пружајући прецизну контролу над сваком фазом термичког процеса, наши системи са више зона обезбеђују највиши квалитет и поузданост у лемним спојевима, чак и за велике, термички захтевне компоненте.
5Г модули, кључни за окосницу бежичне комуникације следеће генерације, садрже безброј сићушних компоненти, као што су кондензатори, филтери и ММИЦ уређаји, од којих свака има своју температурну осетљивост. Ови минијатуризовани делови високе фреквенције захтевају изузетно прецизну контролу температуре током процеса лемљења. Стандардне рефлов пећи, са својим ширим температурним профилима, једноставно не могу испунити строге захтеве 5Г компоненти.
Да бисмо ово решили, прилагођавамо наше профиле поновног преливања зону по зону, прилагођавајући стопе температурне рампе—обично постављене на плитке 1–2°Ц/с—како бисмо осигурали да свака компонента достигне своју ликвидну тачку без прегревања суседних осетљивих области. Овај фино подешен приступ гарантује интегритет сваке компоненте, од најмањег кондензатора до најзамршенијег РФ елемента, чувајући њихове перформансе током животног века 5Г модула.
У склоповима 5Г производа, чак и најмањи термички погрешан корак може довести до неповратног оштећења осетљивих РФ компоненти које утичу на перформансе система. Превисоке температуре или продужено излагање могу изазвати деградацију материјала, као што је раслојавање или испуштање гаса, што директно утиче на поузданост и функционалност РФ уређаја. Да бисмо ублажили овај ризик, користимо пажљиво избалансирану комбинацију принудне конвекције ваздуха и опционих уређаја за централну подршку у нашим пећницама за рефлов.
Овај приступ обезбеђује равномерну дистрибуцију топлоте уз одржавање чврсте контроле температуре, посебно око најделикатнијих компоненти. Уређаји за централну подршку спречавају било какво савијање или померање које би могло да доведе до неусклађености, док конвекцијски систем обезбеђује конзистентан топлотни проток, чувајући интегритет РФ компоненти током процеса поновног тока. Ова пажња посвећена детаљима осигурава да су 5Г модули залемљени до савршенства, избегавајући топлотна оштећења и обезбеђујући највише стандарде перформанси.
Компоненте које се користе у 5Г инфраструктури, посебно оне у базним станицама, морају издржати године ригорозне услуге. Током времена, ови уређаји ће се суочити са термалним циклусима, вибрацијама и различитим нивоима влажности, што све може допринети превременом отказу ако се не адресира на одговарајући начин током процеса производње. Да бисмо обезбедили дугорочну поузданост, фокусирамо се на постизање робусних лемних спојева који могу да издрже ове тешке услове.
Наша прецизна контрола профила током рефлов, у комбинацији са обрадом уз помоћ азота, минимизира раст интерметалних једињења и смањује стварање шупљина у лемним спојевима—два уобичајена фактора која доприносе деградацији квалитета лемљења током времена. Ово резултира дужим средњим временом између отказа (МТБФ) и значајним повећањем укупне издржљивости и поузданости 5Г инфраструктуре. Коришћењем напредних решења за рефлов, ми обезбеђујемо да свака компонента не само да ради од тренутка када је лемљена, већ ће и наставити да функционише оптимално током много година захтевног сервиса.

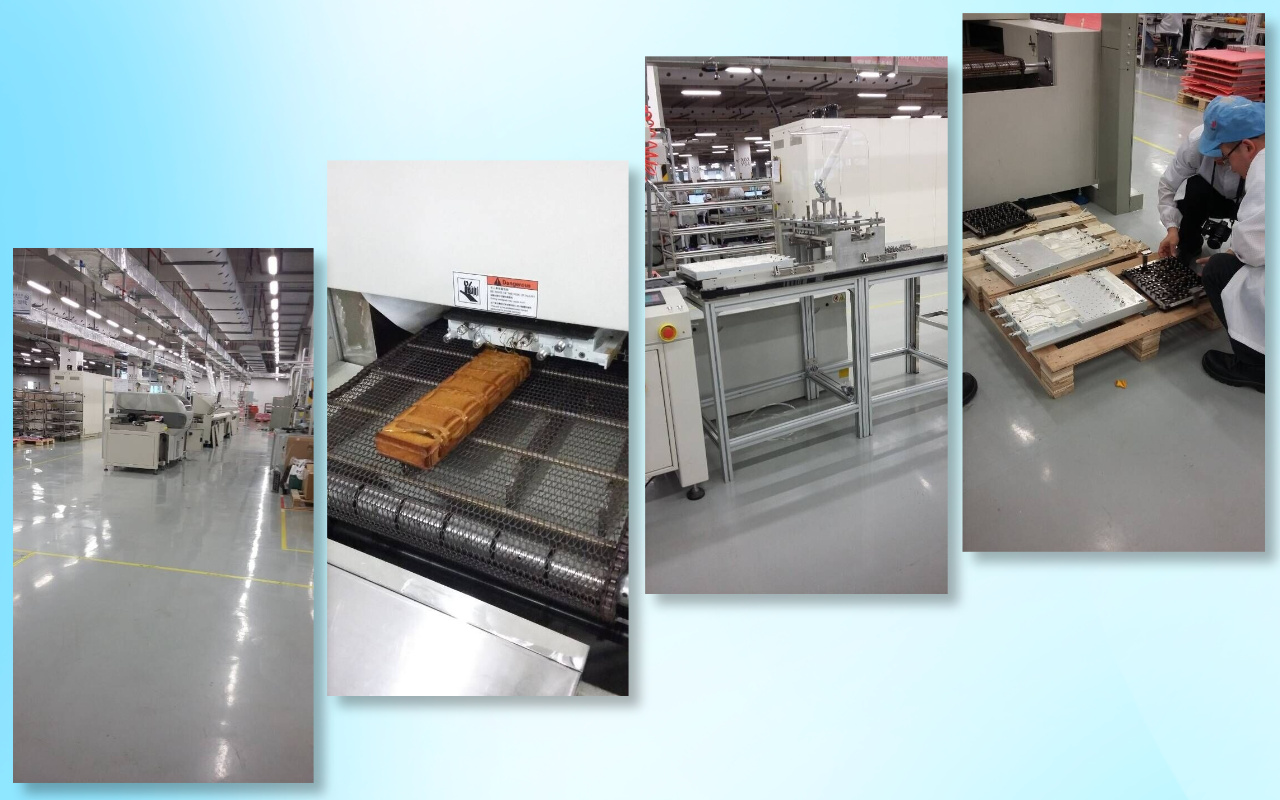

У сарадњи са Хуавеи-ом, развили смо 24-зонску прилагођену рефлов пећницу дизајнирану посебно за производњу расхладног елемента њихове 5Г базне станице. Примарни изазов је био постизање конзистентне дистрибуције температуре преко великих, тешких хладњака, од којих сваки тежи до 10 кг.
Интеграцијом више грејних зона, креирали смо ултра-постепени термални профил који је обезбедио прецизну и уједначену температуру током целог процеса рефлов. Ово је омогућило елиминацију хладних тачака и одржало висок ниво конзистентности температуре током фазе намакања и поврата. Резултат је побољшан квалитет и стабилност лемног споја, испуњавајући строге термичке захтеве Хуавеи-ових 5Г апликација.

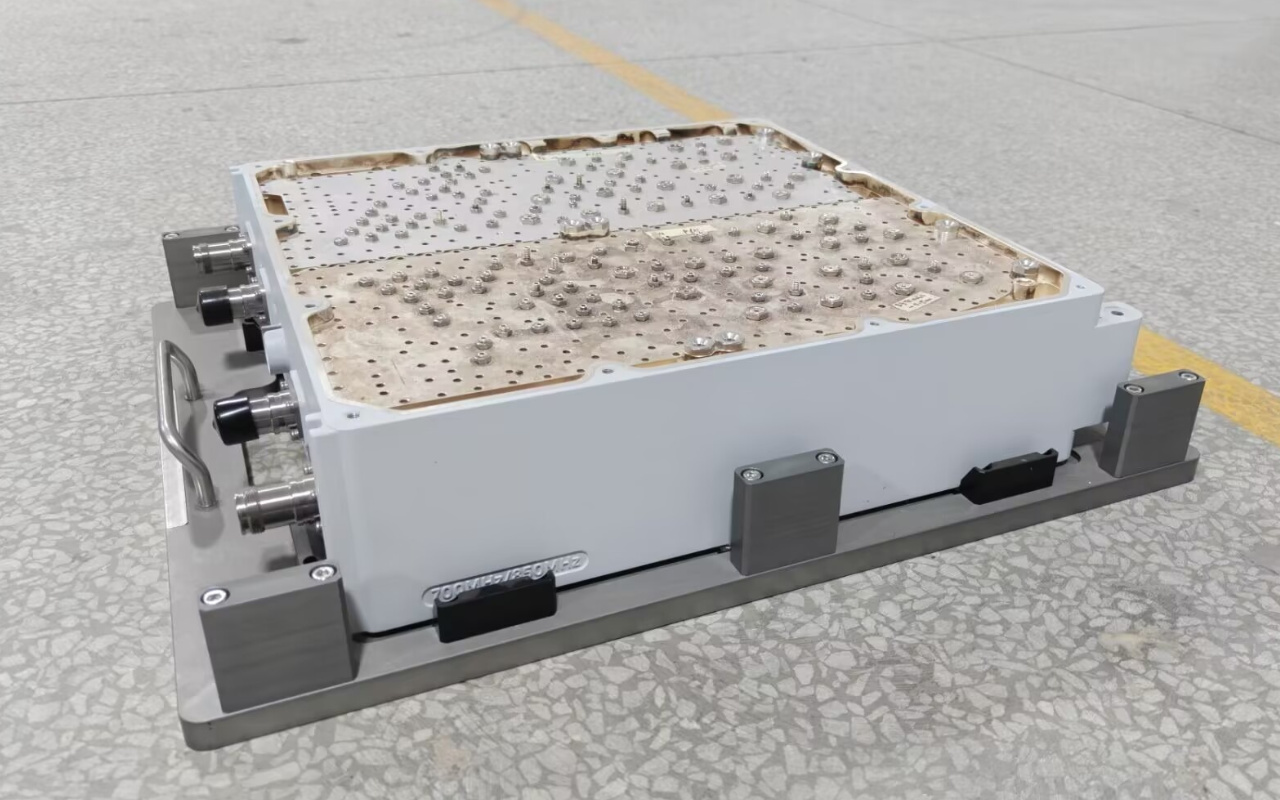

За још један пројекат базне станице 5Г, радили смо са клијентом специјализованим за металне филтере за шупљине који се користе за филтрирање нежељених сигнала и одабир специфичних фреквенцијских опсега. Ови метални филтери, тешки преко 13 кг, представљали су јединствене изазове због своје величине и тежине.
Да бисмо одговорили на ове изазове, дизајнирали смо прилагођену пећницу за рефлов са вишезонским системом који је способан да рукује великим металним компонентама истовремено осигуравајући прецизну контролу температуре. Ово решење је спречило савијање и обезбедило правилно рефлов лемљење за све компоненте, чувајући интегритет металног филтера.
Резултати ове сарадње били су очигледни у побољшаној поузданости лемних спојева и укупних перформанси филтера за металне шупљине. Постепено и контролисано загревање обезбедило је оптималне услове и за конструкцију од тешких метала и за деликатне компоненте, доприносећи побољшању квалитета производа и поузданости за 5Г инфраструктуру.

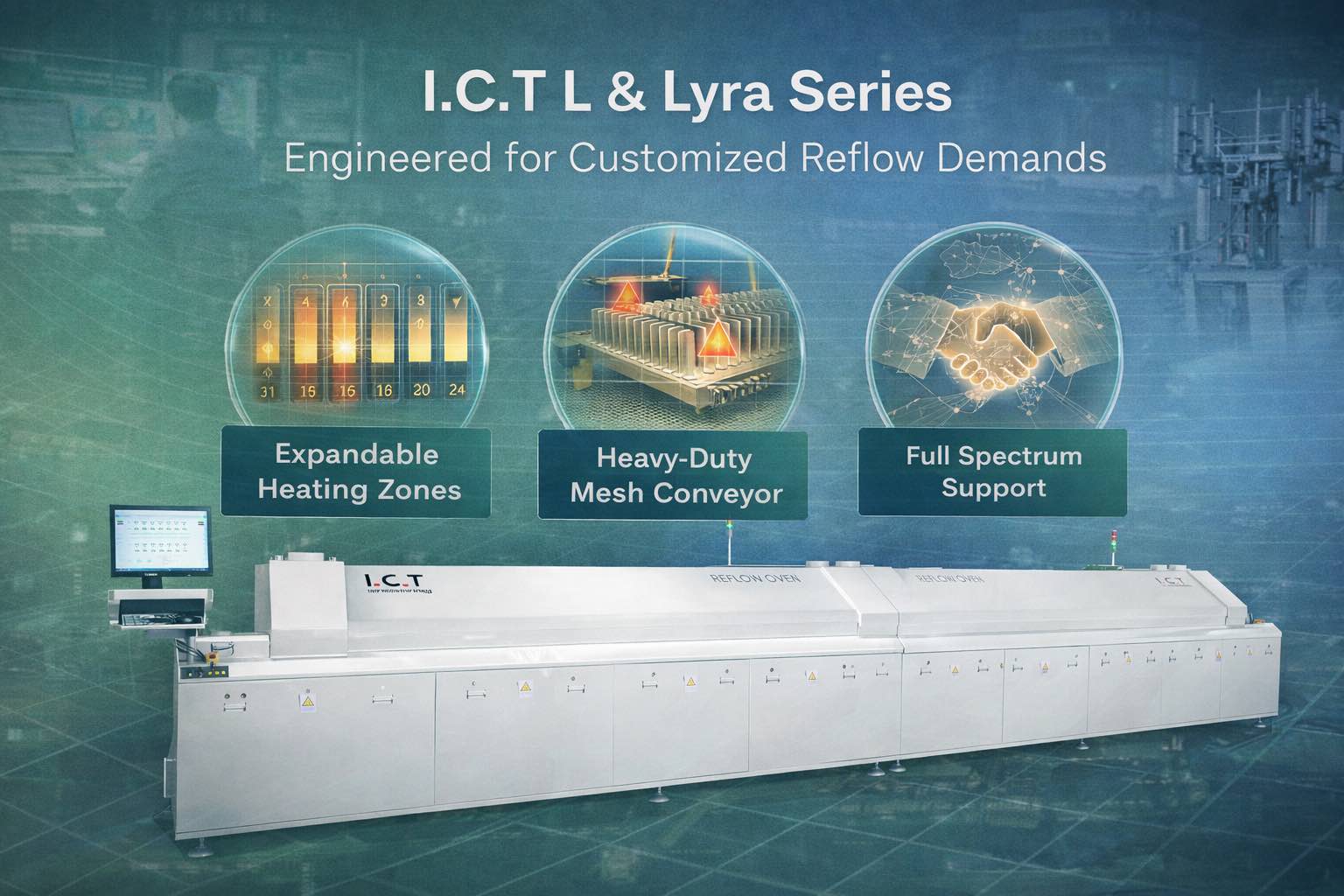

ИЦТ Л серија почиње са 8–12 зона и може се проширити на 24+ зоне по потреби. Ова флексибилност, у комбинацији са напредним софтвером, омогућава инжењерима да чувају и оптимизују профиле за различите варијанте производа, обезбеђујући прецизну термичку контролу за различите примене, од великих хладњака до деликатних 5Г компоненти.
Свака пећница Л серије долази са ојачаним мрежастим ременом и погонским системом велике снаге, дизајнираним да издржи континуирано оптерећење од 10 кг и више. Ова издржљива поставка обезбеђује поуздан рад, спречавајући прогиб и одржавајући стабилан транспорт, чак и са тешким компонентама.
Пружамо услуге од краја до краја, укључујући термичку симулацију, развој профила, инсталацију на лицу места и обуку оператера. Наша подршка обезбеђује брзо повећање и трајне перформансе, чинећи Л серију ефикасним, дугорочним решењем за ваше производне потребе.
За тешке хладњаке, продужавамо фазе претходног загревања и намакања (обично 120–180 секунди) како бисмо осигурали да се цела маса стабилизује пре поновног преливања. Након тога, примењује се контролисана рампа до вршне температуре од 245–260°Ц. Овај постепени процес омогућава хладњаку да постигне равномерну дистрибуцију температуре без термичког стреса. Више термопарова постављених на хладњак потврђују уједначеност температуре, обезбеђујући најквалитетније лемне спојеве пре него што се производ пусти у производњу.
Када оптимизујемо профиле за прецизне склопове хладњака, дајемо предност плитким рампом (1–1,5°Ц/с) и кратком времену ликвидуса (60–90 секунди) да бисмо спречили термички удар на деликатним компонентама. Поред тога, примењујемо контролисано хлађење да би се формирала финозрнаста структура у лемним спојевима, обезбеђујући поузданост и дугорочне перформансе. Прецизна подешавања температурних кривуља омогућавају оптимално лемљење без угрожавања интегритета материјала хладњака.
Стандардне пећи обично имају 6–8 зона и шинске транспортере оптимизоване за лаке ПЦБ-е. Расхладни елемент од 10 кг има огромну топлотну инерцију, тако да недовољне зоне изазивају велике температурне градијенте—неке области никада не постижу рефлукс док се друге прегревају. Шине се такође деформишу под тежином, погрешно поравнавајући производ и ризикујући оштећење. Прилагођене пећнице решавају ово са 10+ зона за постепено, равномерно загревање и мрежастим каишем са пуном подршком који носе велика оптерећења без савијања.
За хладњаке базне станице 5Г класе од 5–10 кг препоручујемо најмање 10–12 зона, са 24 зоне идеалне за најзахтевније захтеве униформности. Додатне зоне омогућавају продужено време намакања за изједначавање температуре на дебелим основама и густим перајима, спречавајући празнине и обезбеђујући да се сваки интерфејс лемљења потпуно навлажи. Мање зона изазива агресивне рампе које стварају вруће/хладне тачке и повећавају ризик од квара.
Појасеви од чисте мреже пружају 100% подршку са доње стране, равномерно распоређујући тежину и спречавајући савијање или савијање тешких склопова током загревања. Шине захватају само ивице, тако да тешки терети савијају шину или изазивају спуштање центра, што доводи до неусклађености и потенцијалног оштећења плоче/рерне. Мрежасти појасеви такође поједностављују чишћење и омогућавају обраду искривљених или неправилних елемената који су уобичајени у производњи хладњака.
Да—модерне прилагођене пећнице имају складиште рецепта за десетине профила, брзу промену поставки транспортера и праћење у реалном времену. Оператери бирају одговарајући профил (тешки расхладни елемент наспрам прецизног 5Г модула) на ХМИ-у, а независна контрола зоне плус могућност азота обезбеђују поновљивост у свим типовима производа без угрожавања квалитета или протока.
