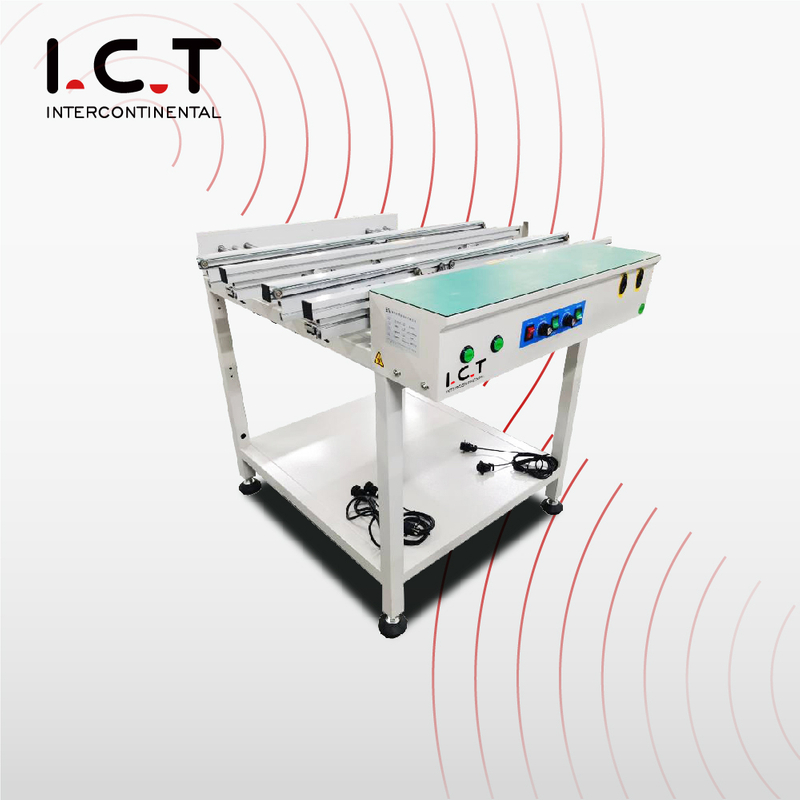

I.C.T SC-500Д | Дуал-Lане SMT веза / Инспекцијски транспортер
I.C.T ДУАL-LАНЕ SMT инспекцијски транспорт је посебно дизајниран за ефикасну и прецизну масовну производњу PCB-а.
Има моћан и поуздан двотражни систем, овај транспортник омогућава да се више PCB плоча превезе и прегледају истовремено, значајно побољшање ефикасности производње.
Опремљен је напредном инспекцијском технологијом како би се осигурало да сваки PCB испуњава највиши стандарди квалитета пре преласка у наредној фази процеса производње.
Модуларни дизајн двоструке прикључне станице може се лако интегрисати у постојеће производне линије SMT-а, што га чини свестраним и драгоценим додатком ваше производње.
Стандардна двострука трачна трака SMT веза / инспекцијски транспортни транспорт дизајниран је за превоз и прегледа PCB-а у брзим линијама SMT монтаже. Са двоструком конфигурацијом, овај транспортник може истовремено да поднесе две PCB редове, нудећи повећану пропусност и оперативну ефикасност. Његов модуларни дизајн омогућава прилагођавање на основу потреба клијента, обезбеђивање свестраног решења за различита производна окружења.
Кључне карактеристике:
Модуларни дизајн : Pрилагодљива скупштина за испуњавање одређених захтева клијента за максималну флексибилност.
Чврста челична конструкција : РУГГЕД челичне компоненте побољшавају стабилност и трајност опреме.
Pодесива ширина шина : садржи глатки вијак од нехрђајућег челика за лако подешавање ширине шине, обезбеђивање компатибилности са различитим величинама PCB-а.
Контрола променљиве брзине : омогућава оператерима да прилагоде брзину да оптимизирају радни ток и ефикасност.
PCB режим испитивања : Дизајниран за тестирање плоча за тестирање током скупштине.
Дизајн алуминијума : Наменски алуминијумски утор за глатки пренос PCB-а и да спречите лепљење током кретања.
Дизајн тешких дежурних : робустан дизајн у боји минимизира пребацивање, осигуравајући поуздано пословање током производње велике брзине.
Pрилагодљива дужина : дужина машине се може прилагодити у складу са захтевима за производњу линија.
SMЕМА компатибилност : неприметно се интегрише са другом SMT опремом користећи SMЕМА интерфејс, олакшавајући глатку комуникацију.
Дуал-Lане SMT веза / Инспекцијски транспортер
| Главни материл: |
Телесни материјал
| Заваривање металних материјала | Кина
|
Сензор
| Pепперл + Фуцхс / Panasonic / Омрон
| Немачка / Јапан
|
Железничар
| Алуминијум (израда калупа)
| Кина
|
Каиш
| 4 мм антистатички појас
| Кина
|
Водитељски вијак
| Високо прецизни куглични вијак
| Тајван
|
Модел
| SC-500Д
| SC-600Д
| SC-1000Д
|
Дужина железнице
| 500 мм | 600 мм | 1000 мм |
Димензија (мм)
| 500 * 990 * 950
| 600 * 990 * 950
| 1000 * 990 * 950
|
Мак.пцб ширина дуал-трака
| 50 до 270 мм * 2
|
| Мак.пцб ширина Једнокреветне траке | 510мм |
| Систем управљања | Систем индустријских управљачких модула (опција Panasonic PLЦ) |
| Комуникација | Смема за и и у |
Напајање
| 1 пХ АЦ 220В 50 / 60Хз (опција: 110В до 380В)
|
| Тежина | 80 кг
| 90 кг
| 105 кг |
Доступне опције:
ЕСцреен осетљив на додир : Опционални интерфејс за једноставну употребу и бољу контролу.
Pодешавање аутоматске ширине : Олакшава брзу прилагођавање ширина PCB-а.
Брзина двоструких шина : Омогућава независну контролу брзине за сваку PCB траку.
Метални ланац : за ефикасан пренос PCB-а.
LED инспекцијска светлост : опционално LED светло за појачану инспекцијску видљивост.
Сегментирани пренос : за прецизнију контролу над покретом PCB-а.
Често постављана питања (ФАК)
Која је максимална ширина PCB коју може примити двоструки транспортер?
Двокочна транспортна трака може да поднесе ширине PCB-а у распону од 50 мм до 270 мм по траци, омогућавајући ефикасно руковање мањим до средњих PCB-а. За рад једнокреветне траке, максимална ширина је 510 мм.
Како функционира подесива контрола брзине?
Које су предности коришћења конфигурације двоструке траке?
Да ли је овај транспорт компатибилан са другом SMT опремом?
Да, транспортна трака је у потпуности компатибилна са другом SMT опремом преко SMЕМ интерфејса, осигуравајући несметано комуникацију између уређаја и бешавне интеграције у постојеће производне линије.
Да ли се дужина транспортера може прилагодити?
