У области енергетске електронике који брзо напредује, лемљење рефлов игра кључну улогу у склапању уређаја за контролу снаге као што су инвертори, извори напајања и системи електричних возила (ЕВ). Ове компоненте су неопходне за управљање конверзијом и дистрибуцијом енергије, често у апликацијама велике снаге.
Међутим, изазови повезани са рефлов лемљењем за ПЦБА енергетске електронике (Склоп штампаних плоча) су значајни због јединствених захтева енергетских компоненти.
Овај чланак говори о главним изазовима лемљења рефлов са којима се суочава енергетска електроника, укључујући управљање топлотом, искривљење ПЦБ-а, дефекте лемљења и оптимизацију температурних профила.
Поред тога, истражићемо напредне технике и интеграцију аутоматизације и контроле квалитета како бисмо побољшали процес лемљења рефлов за енергетску електронику.
Енергетска електроника често укључује компоненте велике снаге као што су енергетски полупроводници и велики кондензатори, који имају тенденцију да имају велику топлотну масу. То значи да им је потребно дуже да се загреју и охладе у поређењу са мањим компонентама. Код рефлов лемљења, постизање уједначеног загревања на целој штампаној плочи је кључно. Присуство компоненти високе термичке масе може изазвати неравномерно загревање, што доводи до локализованих температурних варијација које могу угрозити интегритет лемног споја.
Ово је посебно проблематично када се ради са деликатним компонентама које су осетљиве на претерану топлоту, што чини једнолику контролу температуре кључном за висококвалитетно лемљење.
Још један топлотни изазов у енергетској електроници ПЦБА рефлов лемљења је ризик од топлотног удара. Високи топлотни градијенти створени током фаза загревања и хлађења повратног лемљења могу узроковати да се компоненте шире и скупљају различитим брзинама. Ова разлика у експанзији може довести до пуцања или лома компоненти, посебно код модула велике снаге који имају сложен дизајн.
Поред тога, лемни спојеви могу пропасти ако је промена температуре пребрза. Управљање термичким профилима и смањење вероватноће топлотног удара је од суштинског значаја за обезбеђивање дугорочне поузданости и перформанси.

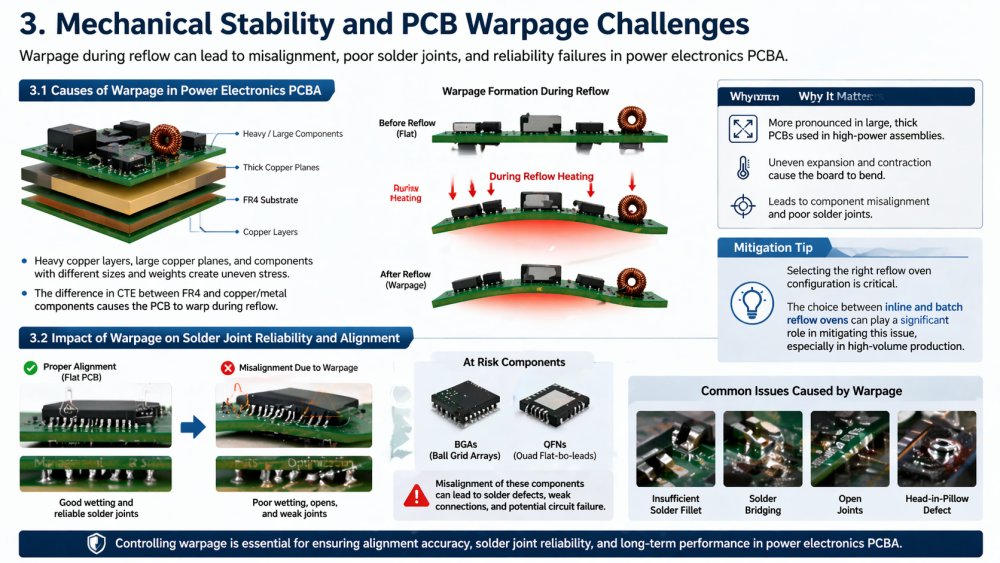

ПЦБ енергетске електронике често имају тешке слојеве бакра, велике бакарне равни и разне компоненте различитих величина и тежина. Разлика у коефицијентима термичке експанзије (ЦТЕ) између ПЦБ материјала (обично ФР4) и бакра или других металних компоненти може изазвати савијање ПЦБ-а. Искривљавање се јавља када је ПЦБ подвргнут топлоти процеса поновног спајања и може довести до неусклађености компоненти, што заузврат доводи до лоших лемних спојева.
Искривљење је израженије код склопова велике снаге где су величина и дебљина ПЦБ-а веће за смештај тешких компоненти.
Искривљење може значајно утицати на поравнање компоненти током процеса лемљења повратним током, што заузврат утиче на квалитет лемног споја. Неусклађене компоненте су склоне слабом влажењу, што доводи до непоузданих лемних спојева.
Избор између инлине и серијских пећи за рефлов може играти значајну улогу у ублажавању овог проблема, посебно у производњи великог обима.“
На пример, компоненте као што су БГА (Балл Грид Арраис) и КФН (Куад Флат Но-леадс) су посебно осетљиве на неусклађеност током лемљења. Ако се компоненте померају због искривљења ПЦБ-а, спојеви за лемљење могу се формирати неправилно, што доводи до слабих веза што би на крају могло довести до квара кола.

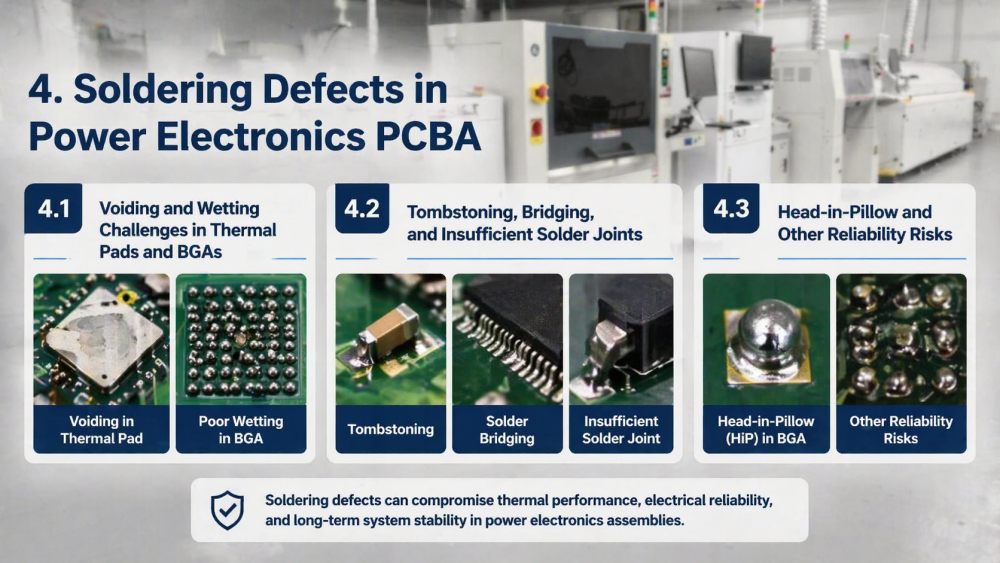

Пражњење се односи на стварање ваздушних џепова испод лемног споја, што може ослабити везу. Код ПЦБА енергетске електронике, празнине су посебно честе код термалних јастучића и БГА, где велике контактне површине имају тенденцију да заробе ваздух током процеса лемљења. Неадекватно влажење на овим великим јастучићима може додатно погоршати проблем, јер лем не успева у потпуности да приања за јастучић, стварајући слабе спојеве који утичу на термичке и електричне перформансе. Обезбеђивање правилног влажења је од суштинског значаја за поуздане лемне спојеве у склоповима енергетске електронике.
Томбстонеинг, феномен где се један крај компоненте одиже са ПЦБ-а током лемљења, уобичајен је проблем у ПЦБА енергетске електронике. Ово је често узроковано неуравнотеженим загревањем или недовољном пастом за лемљење. Слично томе, премошћивање лемљења (нежељене везе за лемљење између суседних водова) и недовољно лемних спојева (где нема довољно лема да би се формирао поуздан спој) су уобичајени проблеми који се могу јавити због недоследне примене пасте за лемљење или нетачних профила преливања. Ови недостаци смањују укупну поузданост производа и повећавају вероватноћу квара.
Хеад-ин-пиллов (ХиП) је још један дефект који се обично примећује код БГА и узрокован је лошим влажењем куглице за лемљење. Овај дефект настаје када лопта за лемљење не успе у потпуности да навлажи јастучић, остављајући лопту окаченом преко јастучића као „глава у јастуку“.
Ово стање смањује снагу везе и може довести до квара под стресом. Присуство ХиП-а може бити посебно штетно за високопоуздану енергетску електронику где су робусне везе кључне за стабилност система.
Профил температуре рефлов игра кључну улогу у обезбеђивању квалитета лемних спојева и минимизирању дефеката. Код ПЦБА енергетске електронике, оптимизација температурног профила је критична због различите топлотне масе различитих компоненти.
Одабир праве пећи за рефлов је кључан за испуњавање ових потреба.
Фаза предгревања мора да обезбеди равномерно загревање без напрезања компоненти, док фаза намакања омогућава термичку униформност пре достизања врхунца повратног тока. Фаза хлађења мора бити постепена да би се спречио топлотни удар.
Ефикасно балансирање свих ових фаза обезбеђује да компоненте велике снаге искусе минимално топлотно оптерећење док се постижу висококвалитетни лемни спојеви.
Са све већом употребом безоловног лема, профили температуре повратног тока морају да се подесе да би се прилагодили вишим температурама топљења ових лемова.
Одабир праве рерне без олова је од виталног значаја за решавање ових изазова. Поред тога, дизајни високе густине често садрже компоненте које су чврсто упаковане заједно, што додатно компликује процес грејања.
Да би се постигли доследни резултати лемљења, профили се морају подесити како би се узела у обзир повећана сложеност ових дизајна.

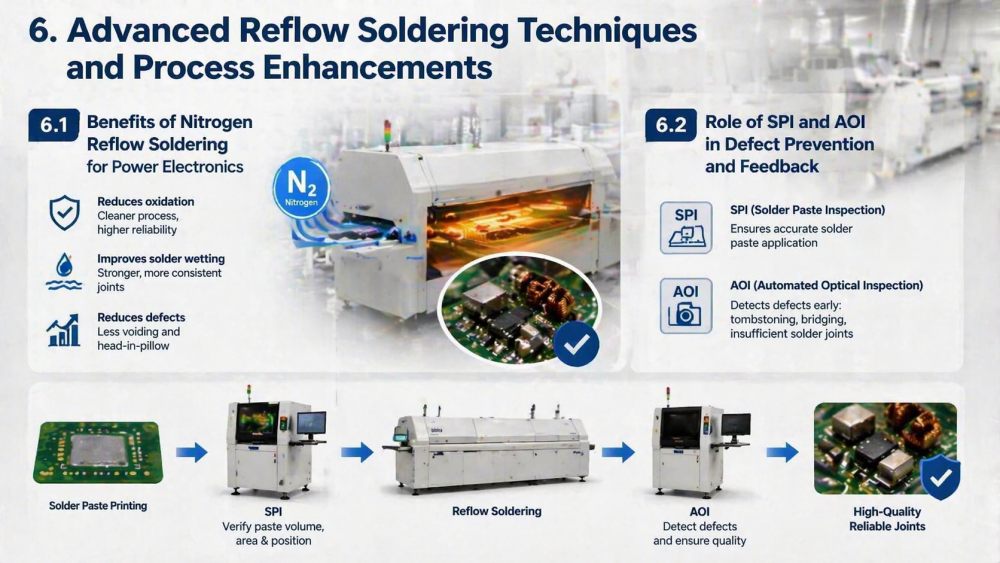

Лемљење рефлуксом азотом се појавило као вредно решење за ПЦБА енергетске електронике због своје способности да смањи оксидацију и побољша влажење лема. Окружење азота спречава стварање оксида на компонентама и подлогама за лемљење, обезбеђујући висококвалитетне спојеве.
За енергетску електронику са компонентама високе густине и критичним захтевима за перформансе, рефлов азота обезбеђује побољшану поузданост побољшавајући конзистентност лемног споја и смањујући дефекте као што су празнине и глава у јастуку.
Инспекција пасте за лемљење (СПИ) и аутоматизована оптичка инспекција (АОИ) играју критичну улогу у превенцији кварова и повратним информацијама у реалном времену током процеса лемљења поновним током.
СПИ обезбеђује прецизну примену пасте за лемљење, док АОИ детектује дефекте као што су надгробни споменици, премошћивање и недовољно лемних спојева рано у процесу.
Интеграцијом ових инспекцијских система у процес рефлов, произвођачи могу минимизирати дефекте и побољшати укупан принос ПЦБА енергетске електронике.
Интеграција рефлов лемљења са инлине инспекцијским системима као што су СПИ и АОИ омогућава произвођачима да постигну контролу квалитета у реалном времену. Ова интеграција не само да обезбеђује тренутно откривање кварова, већ и омогућава континуирано праћење процеса.
Повратне информације у реалном времену омогућавају оператерима да брзо прилагоде процес, смањујући шансе за дефекте и побољшавајући укупну ефикасност производње.
Укључивање система за праћење процеса и следљивости у реалном времену у процес лемљења рефлов побољшава стабилност процеса. Произвођачи могу пратити сваки аспект производног процеса, од наношења пасте за лемљење до завршне инспекције.
Ово омогућава континуирано побољшање, јер оператери могу да идентификују обрасце, спроведу корективне радње и спрече поновну појаву кварова.
Студија случаја склопова инвертера велике снаге илуструје како кривљење може утицати на поравнање компоненти и поузданост лемног споја. Оптимизацијом температурних профила и коришћењем контролисаних фаза хлађења, компанија је била у могућности да значајно смањи савијање и постигне конзистентне лемне спојеве. Ово је резултирало побољшаном поузданошћу производа и перформансама у апликацијама велике снаге.
Друга студија случаја показује како су оптимизација температурних профила и интегрисање АОИ система довели до побољшаног приноса у производњи енергетске електронике. Компанија је приметила значајно смањење дефеката као што су празнине, премошћивање и недовољно лемних спојева, што је резултирало већом ефикасношћу производње и нижим трошковима прераде.
Како потражња за еколошким производним процесима расте, електронска индустрија истражује нове материјале који су и одрживи и ефикасни у апликацијама велике снаге.
Напредак у материјалима, као што је безоловни лем са побољшаним перформансама, мења начин на који се врши рефлов лемљење, са фокусом на смањење утицаја на животну средину уз одржавање високе поузданости.
Употреба система профилисања вођених вештачком интелигенцијом је у порасту, нудећи прецизнију контролу над процесом лемљења поновним протоком. АИ системи могу предвидети температурне флуктуације, прилагодити профиле у реалном времену и побољшати укупну ефикасност производње.
Ове иновације покрећу помак ка одрживијим и ефикаснијим производним процесима, на крају доприносећи расту енергетске електронике.
У закључку, рефлов лемљење у ПЦБА енергетске електронике представља јединствене изазове, укључујући управљање топлотом, искривљење ПЦБ-а и дефекте лемљења. Међутим, са напретком у оптимизацији температурног профила, лемљењем рефлуксом азота и аутоматизованом инспекцијом, произвођачи могу да превазиђу ове изазове и побољшају поузданост производа. Како се индустрија креће ка еколошки прихватљивијим процесима и профилисању вођеном вештачком интелигенцијом, будућност лемљења електричне електронике поново изгледа обећавајуће, са већом ефикасношћу и одрживошћу на хоризонту.
