У свету производње електронике који се брзо развија, сваки делић процента приноса првог пролаза (ФПИ) може повећати или нарушити профитабилност. Ипак, многи произвођачи се боре са једним од најупорнијих проблема: лошим штампањем пасте за лемљење. Шокантно, овај проблем чини до 70% СМТ дефеката, што доводи до скупе прераде и кашњења у производњи. Али шта ако постоји начин да се ухвати у коштац са овим изазовом?
Кључ лежи у постизању беспрекорне интеграције између СМТ штампача и система за контролу лемљене пасте (СПИ) . Када се правилно упаре, ови системи могу значајно смањити дефекте, повећати ефикасност и повећати стопе ФПИ знатно изнад 95%. У овом чланку урањамо у то како моћна синергија између штампача и СПИ може да трансформише вашу производну линију — помажући вам да постигнете врхунски квалитет, поједноставите операције и максимизирате уштеде.
Провешћемо вас кроз критичне карактеристике и СМТ штампача и СПИ система, истражујући како они раде заједно да би оптимизовали сваки аспект вашег процеса лемљења. Од контроле квалитета у реалном времену и подешавања затворене петље до доказаних студија случаја лидера у индустрији, показаћемо како ово технолошко партнерство даје опипљиве резултате. Спремни сте да научите како да откључате већи ФПИ и унапредите своју производњу? Хајде да заронимо.
Многи произвођачи СМТ-а се у великој мери фокусирају на тачност одабира и постављања, профиле преливања или инспекцију АОИ када решавају проблеме са квалитетом. Међутим, прави проблем често почиње много раније — у фази штампања пасте за лемљење.
Индустријске студије показују да 60–70% СМТ дефеката потиче од лошег таложења пасте за лемљење, док се код неких апликација са високим мешавинама или финим нагибом овај број може повећати још више. Проблеми као што су недовољно лепљења, прекомерно лепљење, премошћивање, офсет штампа и недоследан волумен могу да доведу до кварова у низводном току чије откривање и поправљање касније у производњи постаје скупо.
Када дефекти прођу фазу штампања, утичу на квалитет постављања, поузданост лемних спојева и стабилност финалног производа током целог СМТ процеса.
Низак учинак првог пролаза не ствара само проблеме са квалитетом. То директно утиче на ефикасност производње, искоришћеност радне снаге, распоред испоруке и укупну профитабилност.
Када ФПИ падне, оператери троше више времена на руковање алармима, инспекцију кварова, прераду и поновно покретање производње. У СМТ производњи великог обима, чак и мало смањење приноса може се претворити у хиљаде долара скривених трошкова сваког месеца.
Многе фабрике погрешно третирају прераду као нормалан део производње. У стварности, поновљени дефекти обично указују на то да је штампање пасте за лемљење нестабилно или да штампач и СПИ систем не раде заједно ефикасно.
Без одговарајуће повратне информације и контроле процеса, дефекти се настављају понављати кроз читаве серије пре него што оператери примете проблем.
У стварним СМТ производним окружењима, произвођачи се често боре са:
Недоследан волумен пасте за лемљење између плоча
Често чишћење шаблона и проблеми са зачепљењем
Померање поравнања током дугих производних циклуса
Нестабилност процеса узрокована променама температуре и влажности
Повећање стопе кварова на финим и минијатурним компонентама
Честе застоје линија које смањују пропусност
Како електронски производи постају мањи и сложенији, толеранције процеса настављају да се пооштравају. Традиционална ручна подешавања више нису довољна за одржавање стабилног квалитета.
Због тога се све више произвођача окреће затвореној петљи СМТ штампачу и СПИ интеграцији – не само да би прегледали дефекте, већ да би их спречили пре него што се догоде.

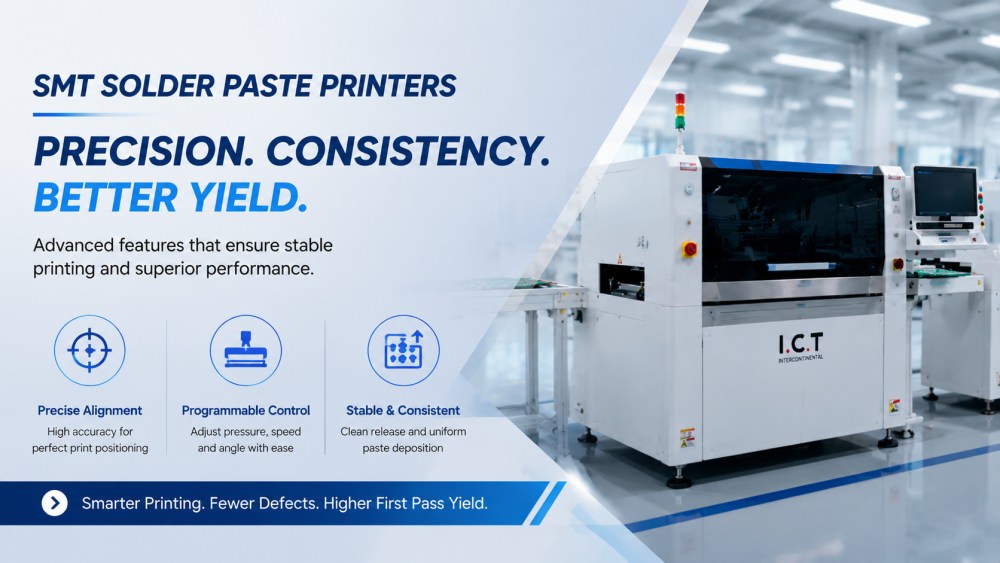

Модерни СМТ штампачи за лемљење више нису једноставне машине за штампање. Они су постали једна од најкритичнијих контролних тачака процеса у целој СМТ производној линији.
Данашњи штампачи високе прецизности користе напредне системе за поравнање вида способне за изузетно прецизно позиционирање ПЦБ-а и шаблона. У комбинацији са програмабилним притиском, брзином и контролом угла, ови системи помажу произвођачима да одрже високо конзистентно таложење пасте за лемљење на свакој плочи.
За детаљније смернице о избору праве машине за штампање пасте за лемљење за вашу СМТ линију , посетите наш чланак о томе како да изаберете машину за штампање пасте за лемљење за СМТ линију.
За произвођаче који производе компоненте финог нагиба, минијатурне уређаје или ПЦБ-ове високе густине, чак и мале варијације штампања могу довести до премошћавања лемљења, недовољних лемних спојева или дефеката компоненти касније у процесу. Прецизна контрола штампе значајно смањује ове ризике пре него што постављање и преливање уопште почну.
Стабилне и поновљиве перформансе штампања су посебно важне у производним окружењима великог обима, где се мања одступања могу брзо претворити у велике проблеме са квалитетом.
Један од најчешће занемарених узрока грешака у штампању пасте за лемљење је неправилно отпуштање шаблона.
Модерни СМТ штампачи сада укључују програмабилне брзине одвајања шаблона и интелигентне технологије управљања притиском како би се обезбедило глатко и чисто ослобађање пасте за лемљење из отвора шаблона. Ове карактеристике помажу да се минимизирају уобичајени проблеми као што су размазивање пасте, недовољно пуњење и недоследан пренос пасте.
Ово постаје све важније за компоненте ултра финог нагиба, микро-БГА пакете и сложене вишеслојне ПЦБ дизајне где су толеранције процеса изузетно мале.
Одржавањем стабилне конзистентности ослобађања пасте, произвођачи могу значајно смањити дефекте везане за штампање и побољшати стабилност процеса у наставку. У многим случајевима, побољшање контроле одвајања шаблона само по себи може значајно да смањи грешке у преради и инспекцији.
Како електронски производи настављају да еволуирају, произвођачи СМТ-а се суочавају са све већим притиском да руководе и високомешаном производњом и све мањим пакетима компоненти.
Модерни СМТ штампачи су дизајнирани да подрже брзу замену производа кроз интелигентно управљање рецептима, аутоматско подешавање ширине плоче, системе за управљање пастом за лемљење и аутоматизоване алате за подршку. Ове могућности омогућавају произвођачима да брзо прелазе између различитих типова штампаних плоча уз одржавање стабилног квалитета штампе.
За фабрике које имају више модела производа на истој линији, смањење времена преласка је једнако важно као и одржавање тачности штампања.
У исто време, фине и минијатурне компоненте захтевају строжу контролу процеса него икада раније. Конзистентна запремина пасте за лемљење и прецизно поравнање постали су суштински захтеви за постизање високог приноса при првом пролазу.
Због тога савремени СМТ штампачи морају блиско да сарађују са СПИ системима — не само да би тачно штампали, већ и да би континуирано проверавали и оптимизовали перформансе штампања током производње.
У свету СМТ производње, постизање прецизности у примени пасте за лемљење је кључно за обезбеђивање поузданих лемних спојева. 3Д системи за инспекцију лемљене пасте (СПИ) мењају игру у овом процесу. Коришћењем вишеугаоних камера и ласерске или структуриране светлосне технологије, 3Д СПИ може да мери запремину пасте, висину, површину и поравнање са прецизношћу на нивоу микрона.
За разлику од традиционалних 2Д СПИ система, који пружају само информације на површинском нивоу, 3Д СПИ даје праве волуметријске податке. Ово је неопходно за откривање малих варијација у наслагама пасте које би касније у процесу могле изазвати дефекте у лемним спојевима. За произвођаче који се баве малим толеранцијама и минијатуризованим компонентама, 3Д СПИ нуди много поузданији и прецизнији начин праћења квалитета пасте пре фазе постављања компоненти.
Традиционалне методе попут 2Д СПИ или ручне инспекције често пропуштају критичне недостатке који утичу на квалитет финалног производа. 3Д СПИ, међутим, може открити шири спектар проблема као што су недовољна или вишка паста, премошћивање, неусклађеност и неправилни облици пасте — проблеми који могу остати непримећени док не изазову кашњења у производњи или прераду.
Предност 3Д СПИ превазилази само откривање дефеката; омогућава статистичку контролу процеса (СПЦ), нудећи детаљне податке о тренду који омогућавају произвођачима да изврше прилагођавања процеса штампања у реалном времену. Са овом могућношћу, СПИ системи не само да идентификују дефекте, већ и помажу у праћењу трендова, смањујући варијације у процесу штампања и обезбеђујући конзистентније резултате.
Кључ за откључавање пуног потенцијала СПИ лежи у раном откривању . Постављањем СПИ система одмах након штампача са пастом за лемљење, произвођачи могу ухватити дефекте у реалном времену, пре него што се компоненте уопште поставе на плочу. Ова непосредна повратна спрега спречава да се неисправне плоче крећу даље низ производну линију, што би иначе довело до скупе прераде, кашњења у производњи и расипања ресурса.
У СМТ линији великог обима, рано откривање и решавање проблема може значајно смањити време застоја и повећати пропусност . Са инлине СПИ, произвођачи могу да одржавају глатку, непрекидну производњу, истовремено осигуравајући да само висококвалитетне плоче пређу у следећу фазу.
Права вредност СМТ штампача и СПИ подударања лежи у беспрекорној интеграцији оба система. Да бисте постигли оптималне перформансе, неопходно је да су хардверски интерфејси и софтверске платформе компатибилни. То значи да имате заједничке фидуциалне системе, синхронизоване брзине транспортера и могућност несметане комуникације између штампача и СПИ система.
Модерна решења су дизајнирана да подрже плуг-анд-плаи интеграцију са Мануфацтуринг Екецутион Системс (МЕС). Ово омогућава потпуну следљивост и осигурава да је сваки корак процеса тачно документован, од штампања пасте за лемљење до инспекције. Лакоћа интеграције значи да произвођачи могу да надограде своје линије без већих сметњи, обезбеђујући бржу имплементацију и мање застоја.
Кључна предност упаривања СМТ штампача са СПИ системима је повратна спрега у реалном времену која омогућава аутоматске корекције. Системи размењују податке преко стандардних комуникационих протокола , омогућавајући двосмерну комуникацију између штампача и СПИ система.
Кад год СПИ открије проблем — било да је у питању таложење пасте, грешка у поравнању или други недостатак — ове информације се одмах враћају штампачу, који може да изврши подешавања у реалном времену. Ово ствара брз и стабилан производни процес , где се проблеми решавају пре него што доведу до кварова, значајно побољшавајући принос првог пролаза (ФПИ) и смањујући стопе отпада.
Смањењем ручних интервенција и омогућавањем брзих подешавања, произвођачи не само да побољшавају квалитет већ и повећавају ефикасност производње.
Да бисте на најбољи начин искористили интеграцију штампача и СПИ, неопходно је пратити најбоље праксе у подешавању и калибрацији система. Оптимална подешавања укључују:
Правилна заштита како би се спречили проблеми као што су неусклађеност шаблона или размазивање пасте.
Рутинска калибрација и штампача и СПИ система како би се осигурала доследна тачност.
Јасни прагови пролазности/неуспеха прилагођени специфичним захтевима производа, обезбеђујући да свако одступање од циљних параметара буде брзо обележено и исправљено.
Ове праксе обезбеђују да интегрисани системи функционишу неометано и да се потенцијални недостаци открију у раној фази процеса, штедећи време и ресурсе који би иначе били потрошени на дораду.
У данашњим производним окружењима великог обима, доследност је кључна. Контролни систем затворене петље који покреће СПИ повратна информација у реалном времену аутоматски прилагођава критичне параметре штампе као што су притисак брисача, брзина, помаци поравнања и циклуси чишћења.
Ова прилагођавања се врше динамички на основу података у реалном времену из СПИ система, обезбеђујући да штампач одржава оптималне перформансе чак и током дугих производних циклуса или када се ради о производима велике мешавине. Константним финим подешавањем процеса, систем затворене петље помаже да се елиминишу варијације које би могле да доведу до кварова, чиме се обезбеђује доследан квалитет од прве до последње плоче.
За произвођаче, то значи мање кварова, , већи принос првог пролаза (ФПИ) и смањени отпад — све то доприноси нижим трошковима производње и мањем броју прекида на линији.
Једна од изузетних предности контроле затворене петље је њена способност прилагођавања параметара штампања у реалном времену на основу повратних информација СПИ. На пример, када СПИ открије трендове мале количине пасте, систем може аутоматски да повећа притисак или успори брзину штампања да би компензовао, обезбеђујући да примена пасте остане доследна на свим плочама.
Слично томе, помаци поравнања се аутоматски коригују када се открију, држећи процес у оквиру строгих толеранција и спречавајући скупа неусклађеност. Ова аутоматска подешавања не само да помажу у одржавању квалитета производње, већ и смањују потребу за ручним проверама, додатно побољшавајући укупну ефикасност.
Уклањањем потребе за честим ручним подешавањима, системи затворене петље одржавају несметан проток производње, минимизирајући застоје и повећавајући пропусност линије.
У традиционалним СМТ производним линијама, од оператера се често захтева да ручно подесе подешавања машине, изврше решавање проблема и надгледају процес штампања за било какве недоследности. Ово не само да повећава вероватноћу људске грешке, већ и одузима драгоцено време које би се могло потрошити на више стратешких задатака.
Са интелигентном аутоматизацијом коју покреће контрола затворене петље, потреба за интервенцијом оператера је знатно смањена. Систем аутоматски управља подешавањима, обезбеђујући да процес тече глатко без сталног надзора вештих оператера. Ово не само да ослобађа особље за више вредне задатке, као што су побољшање процеса и контрола квалитета, већ такође смањује варијабилност и побољшава укупну ефикасност линије.
Минимизирањем људске зависности и смањењем грешака, произвођачи могу значајно да смање оперативне трошкове, а истовремено постижу доследније и поузданије резултате на производној линији.
Када су СМТ штампач и СПИ системи правилно интегрисани, произвођачи могу да виде драматично побољшање приноса првог пролаза (ФПИ). У многим документованим случајевима, ФПИ је повећан са 85% на 98%+. Што је још важније, дефекти који би избегли откривање у традиционалним процесима су смањени за 70-85%, што доводи до значајног пада прераде и дефеката.
Ови бројеви нису само теоретски; они одражавају стварна побољшања у производним линијама где је имплементирана интеграција штампача и СПИ, што директно доводи до бољег квалитета производа и веће стопе приноса.
Један од највећих изазова у производњи СМТ-а је суочавање са прерадом и отпадом, који изједају профит и успоравају производњу. Са раним откривањем квара кроз беспрекорну интеграцију штампача и СПИ система, стопе прераде су драстично смањене. Дефекти се хватају пре него што се шире даље низ линију, спречавајући их да се претворе у скупе проблеме.
Ово рано откривање такође доводи до бржег протока, јер производни процес постаје стабилнији и предвидљивији. Са мање прекида за руковање дефектима, укупно време циклуса је скраћено, омогућавајући произвођачима да произведу више плоча за краће време, повећавајући производњу и лакше испуњавајући строге распореде испоруке.
Иако почетна инвестиција у интеграцију СМТ штампача са СПИ системима може изгледати значајно, повраћај улагања (РОИ) се обично остварује у року од 6 до 18 месеци. Овај повраћај улагања долази из неколико извора:
Смањен отпад материјала : Са мање кварова, мање се троши мање пасте за лемљење и компоненти.
Уштеда радне снаге : Аутоматизација кроз контролу затворене петље и повратне информације у реалном времену смањује ручну интервенцију, омогућавајући оператерима да се фокусирају на задатке веће вредности.
Мање проблема са квалитетом : Доследан квалитет и смањени дефекти значе мање скупих циклуса прераде и бољу укупну поузданост производа.
Дугорочно гледано, уштеде од ових побољшања су далеко веће од почетних трошкова, што га чини вредном инвестицијом за сваког произвођача који жели да побољша ефикасност и профитабилност.
У свету конкуренције потрошачке електронике, произвођачи се суочавају са сталним притиском да задовоље високе производне захтеве уз одржавање строгих стандарда квалитета. Један такав произвођач се борио са ниским приносом првог пролаза (ФПИ) од само 85%, што је резултирало честим прекидима производње, високим трошковима прераде и пропуштеним роковима испоруке.
Имплементацијом затворене петље штампача-СПИ интеграције, били су у могућности да оптимизују свој процес штампања у реалном времену, аутоматски прилагођавајући параметре на основу повратних информација из СПИ система у реалном времену. Као резултат тога, њихов ФПИ је скочио на 98%+, а број дефекта је смањен за преко 70%. Интегрисани систем је смањио потребу за ручним подешавањима, минимизирао време застоја и омогућио фабрици да одржи конзистентан излаз великог обима уз минималну интервенцију оператера.
Ова трансформација је значајно побољшала производни резултат, смањујући отпатке, прераду и трошкове рада, а истовремено повећавајући задовољство купаца испоруком на време.
У индустријама као што су аутомобилски и медицински уређаји, улози су већи због строгих стандарда поузданости и квалитета потребних за апликације које су критичне за безбедност. Један истакнути произвођач аутомобилских делова борио се са високим стопама кварова што је довело до честих кварова на терену и скупог повлачења производа.
Да би ово решили, интегрисали су СМТ штампач и СПИ системе који су континуирано надгледали и прилагођавали таложење пасте за лемљење. Резултат је била скоро нула стопа кварова, уз драматично смањење кварова на терену. Овај систем затворене петље помогао им је да испуне ригорозне стандарде које су захтевали њихови клијенти, све док су минимизирали скупе кварове и потраживања по гаранцији.
За произвођача медицинских уређаја, интеграција им је помогла да испуне усаглашеност са ИСО 13485, где су прецизност и поузданост критичне. Одржавајући строжу контролу над процесом штампања и обезбеђујући савршено поравнање пасте, компанија је била у могућности да испоручи производе изузетног квалитета, повећавајући њихову репутацију у високо регулисаној индустрији.
У ИЦТ-у, ми пружамо свеобухватно СМТ решење на једном месту дизајнирано да интегрише високопрецизне штампаче пасте за лемљење са напредним 3Д СПИ системима. Један од наших купаца, водећи произвођач електронике, борио се са нестабилним производним приносима и високим стопама кварова на својим постојећим линијама.
Имплементацијом ИЦТ интегрисаних штампача-СПИ система, обезбедили смо не само одговарајућу опрему већ и стручну инжењерску подршку за оптимизацију целокупне производне линије. Беспрекорна интеграција је омогућила купцу да брзо идентификује и реши проблеме у реалном времену, смањујући дефекте, побољшавајући принос првог пролаза (ФПИ) и убрзавајући производни проток.
Наша прилагођена решења су помогла купцу да постигне стабилну производњу високог приноса уз смањење застоја, трошкова рада и потребе за прерадом. Уз подршку ИЦТ-а, доживели су значајно побољшање квалитета производа и оперативне ефикасности, што је на крају довело до бољих пословних резултата.
Постизање доследног квалитета у СМТ производњи почиње са основама: дизајном шаблона, управљањем пастом за лемљење и контролом животне средине. Добро дизајнирана шаблона осигурава да се на сваку подлогу нанесе права количина пасте, смањујући ризик од дефеката као што су недовољан лем или премошћивање.
Ефикасно управљање пастом за лемљење, укључујући правилно складиштење, руковање и контролу вискозитета, помаже у одржавању доследног протока пасте током штампања. Контроле температуре и влажности су подједнако важне, јер обезбеђују да се паста и компоненте одржавају у оптималним условима, спречавајући проблеме као што су сушење пасте или контаминација.
Када се ови елементи пажљиво контролишу, можете значајно смањити дефекте и побољшати принос првог пролаза (ФПИ), што доводи до лакшег производног процеса и мање прераде.
Да би ваша СМТ производна линија функционисала несметано, кључно је применити рутину калибрације, превентивног одржавања и обуке оператера.
Калибрација осигурава да опрема остане тачна и да ради у оквиру одређених толеранција, смањујући ризик од кварова узрокованих неусклађеношћу или неправилним подешавањима.
Превентивно одржавање помаже да се избегну неочекивани застоји и скупе поправке редовним проверавањем опреме, чишћењем делова и заменом истрошених компоненти.
Стална обука оператера одржава ваш тим у току са најбољим праксама и новим технологијама, осигуравајући да они увек користе опрему у њеном пуном потенцијалу.
Остајући проактивни са овим стратегијама, произвођачи могу да одрже дугорочну поузданост , смање ризик од прекида производње и побољшају укупну ефикасност линије.
Једна од највећих предности интеграције СПИ система у вашу производну линију је могућност праћења трендова и континуираних побољшања у процесу.
Уместо да једноставно користе СПИ за доношење одлука о пролазу/неуспеху, произвођачи би требало да искористе богате податке које СПИ пружа за статистичку контролу процеса (СПЦ). Ово омогућава прилагођавања у реалном времену заснована на трендовима перформанси, помажући да се идентификују рани знаци потенцијалних проблема и спрече кварови пре него што се појаве.
Коришћењем СПИ података за континуирану оптимизацију, можете да унапредите свој процес током времена, обезбеђујући да ваша производна линија не само да испуњава стандарде квалитета већ се и прилагођава променљивим захтевима и континуирано побољшава ефикасност.
Ово стално унапређење процеса доводи до већих приноса, смањења отпада и на крају до нижих трошкова производње.
Како СМТ производња постаје сложенија, традиционална ручна подешавања више нису довољно брза да би се одржао стабилан квалитет.
Следећа генерација СМТ штампача и СПИ система се све више покреће анализом вођеном вештачком интелигенцијом и алгоритмима за предвиђање. Уместо да чекају да се појаве кварови, будући системи ће предвидети померање процеса пре него што то утиче на производњу.
Ово омогућава произвођачима да пређу са реактивног решавања проблема на проактивну контролу процеса.
У исто време, интеграција Индустрије 4.0 омогућава штампачима, СПИ, АОИ, МЕС и системима за управљање фабрикама да континуирано деле податке у целој производној линији. Резултат је брже доношење одлука, смањено време застоја и стабилније производне перформансе.
За многе произвођаче врхунске електронике, овај ниво интелигентне аутоматизације брзо постаје конкурентски захтев, а не опциона надоградња.
Електронски производи и даље постају мањи, тањи и гушће насељени компонентама.
Пакети као што су 01005, микро-БГА и уређаји ултра финог корака захтевају изузетно прецизно наношење пасте за лемљење и могућности инспекције. Чак и микроскопске варијације у запремини пасте или поравнању могу довести до великих проблема са поузданошћу.
Како прозори процеса настављају да се смањују, маргина за ручну корекцију такође постаје мања.
Због тога прецизно усклађивање штампача и СПИ постаје све важније за произвођаче који раде у потрошачкој електроници, аутомобилској електроници, медицинским уређајима, комуникационој опреми и другим високопоузданим индустријама.
У прошлости, многи произвођачи су прихватали прераду као нормалан део СМТ производње.
Данас водеће фабрике имају другачији приступ. Уместо да поправе дефекте након што се догоде, они се фокусирају на спречавање дефеката на извору кроз праћење у реалном времену, контролу затворене петље и интелигентну оптимизацију процеса.
Комбинација СМТ штампача и СПИ система игра централну улогу у овој трансформацији.
Како паметне фабрике настављају да се развијају, постизање стабилних 99%+ приноса првог пролаза постаје све реалнији циљ за произвођаче који улажу у интегрисане технологије контроле процеса.
У савременој СМТ производњи, штампање пасте за лемљење више није изолован процес. Постао је један од најкритичнијих фактора који утичу на квалитет производа, ефикасност производње и укупне трошкове производње.
Једноставно улагање у штампач високе прецизности или напредни СПИ систем није довољно. Право побољшање долази од тога колико добро ови системи функционишу заједно.
Када се СМТ штампачи и СПИ системи правилно упаре, произвођачи добијају више него бољу способност инспекције. Они постижу:
Стабилније перформансе штампања
Брже откривање проблема
Смањена прерада и материјални отпад
Нижа зависност од оператера
Већа пропусност производње
Конзистентнији принос првог пролаза
Како сложеност производа наставља да расте, интеграција штампача затворене петље са СПИ брзо постаје стандардни захтев за висококвалитетне СМТ производне линије.
За произвођаче који имају за циљ да побољшају принос, смање дефекте и изграде стабилнији производни процес, улагање у одговарајући штампач и СПИ усклађивање више није само надоградња процеса – то је дугорочна конкурентска предност.
